Kit di saldatura albero di Natale (OT2647 serie SH) – istruzioni per l'uso

Vai al prodotto Scarica PDF

Questa guida illustra come assemblare il kit di saldatura albero di Natale serie OT2647 SH, un alberello con LED rossi, verdi e gialli lampeggianti. Occorrente: saldatore, stagno per saldatura e tronchesina.

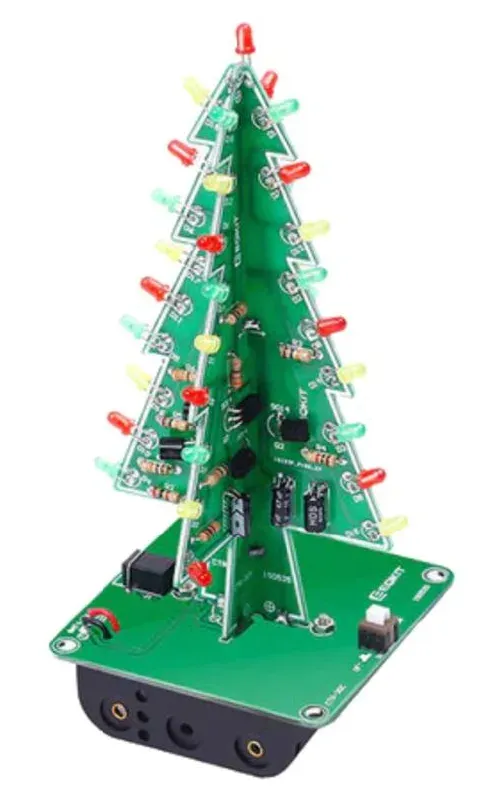

Immagine della scheda dell'albero di Natale completamente saldata con LED rossi, gialli e verdi — Il kit di saldatura albero di Natale assemblato

Elenco dei componenti

Componente	Posizione	Codice della scheda	Quantità
Resistenza 100 Ω	R2/R4/R6/R7	SH-A	4
Resistenza 4.7K Ω	R1/R3/R5	SH-A	3
Condensatore 47 µF	C1/C2/C3	SH-A	3
LED 3mm rosso	D1 t/m D6 + D19	SH-A	7
LED 3mm giallo	D7 t/m D12	SH-A	6
LED 3mm verde	D13 t/m D18	SH-A	6
Transistor 9014	Q1 t/m Q3	SH-A	3
Resistenza 100 Ω	R2/R4/R6	SH-B	1
Resistenza 4.7K Ω	R1/R3/R5	SH-B	1
Condensatore 47 µF	C1/C2/C3	SH-B	3
LED 3mm rosso	D7 t/m D12	SH-B	6
LED 3mm giallo	D13 t/m D18	SH-B	6
LED 3mm verde	D1 t/m D6	SH-B	6
Transistor 9014	Q1 t/m Q3	SH-B	3
Interruttore 5.8mm	S1	SH-C	1
Presa DC 3.5mm	J1	SH-C	1
Portabatterie 3xAA	BAT4.5V	SH-C	1

Contenuto della confezione

1x Scheda SH-A
1x Scheda SH-B
1x Scheda SH-C
7x Resistenza 100 Ω
6x Resistenza 4.7K Ω
6x Transistor NPN S9014
6x Condensatore 47µF 16V
13x LED 3mm Rosso
12x LED 3mm Verde
12x LED 3mm Giallo
1x cavo da USB a DC 3.5mm
1x presa DC J1 3.5mm
1x interruttore S1 5.8mm
1x portabatterie per 3 batterie AA
1x istruzioni per l'uso in lingua olandese Otronic

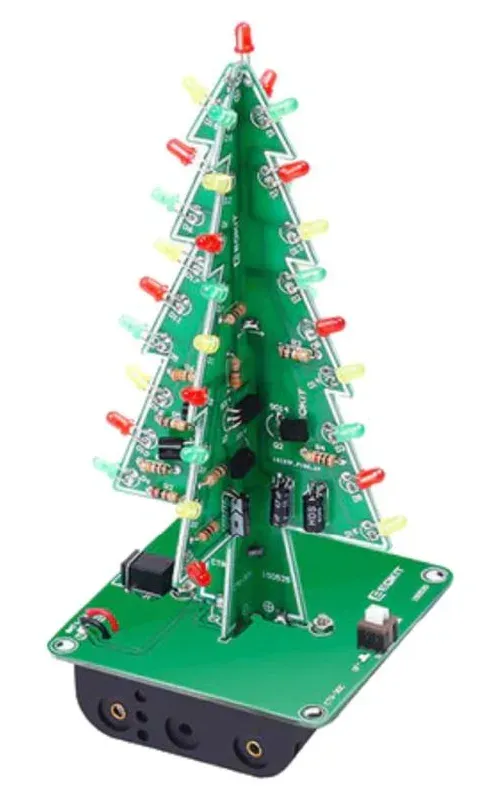

Immagine della scheda dell'albero di Natale assemblata — Il kit di saldatura albero di Natale, pronto per il montaggio

Resistenze

Disegno schematico di una resistenza da 100 Ohm — Resistenza da 100 Ohm

Disegno schematico di una resistenza da 4,7K Ohm — Resistenza da 4,7K Ohm

Le schede hanno un codice univoco. Nella tabella sul retro di queste istruzioni è indicato per ciascuna scheda quali componenti devono essere saldati. Ad esempio: R6 sulla scheda CTR-30A è una resistenza diversa da R6 sulla scheda CTR-30B. I LED sono suddivisi in queste istruzioni in un certo ordine, ma se lo desideri possono anche essere montati in un altro ordine.

Istruzioni di montaggio

Inizia saldando le resistenze. Le resistenze non sono polarizzate, il che significa che puoi montarle in entrambi i sensi e che non esiste un + o un –.
Salda i transistor e assicurati che il lato piatto e quello arrotondato corrispondano all'immagine sulla scheda.
Salda i condensatori e presta molta attenzione al + e al -. Sul condensatore è indicato un bordo bianco con un segno meno all'interno. Puoi riconoscerli anche dalla lunghezza dei terminali. Il terminale lungo è il + e quello corto è il -. Sulla PCB, le linee bianche oblique indicano il lato del -.

Primo piano del condensatore con terminale lungo (+) e corto (-) — Condensatore con terminali + e - indicati

Salda i LED secondo lo schema sopra. Sulla PCB è presente un foro rotondo e uno quadrato. Il foro rotondo è il – e quello quadrato è il +. Nel LED il terminale lungo è il + e quello corto è il -. Il lato negativo è riconoscibile anche dal lato piatto del LED stesso.

Primo piano del LED rosso con terminale lungo (+) e corto (-) — LED con terminali + e - indicati

Quando tutti i componenti sono stati saldati, le schede CTR-30A e CTR-30B possono essere inserite l'una nell'altra. Quindi salda insieme i punti di rinforzo in modo che tutto formi un insieme robusto.
Posiziona ora l'alberello sulla base CTR-30C e presta molta attenzione al + e al -. Quindi salda l'alberello in posizione. MERRY CHRISTMAS!
