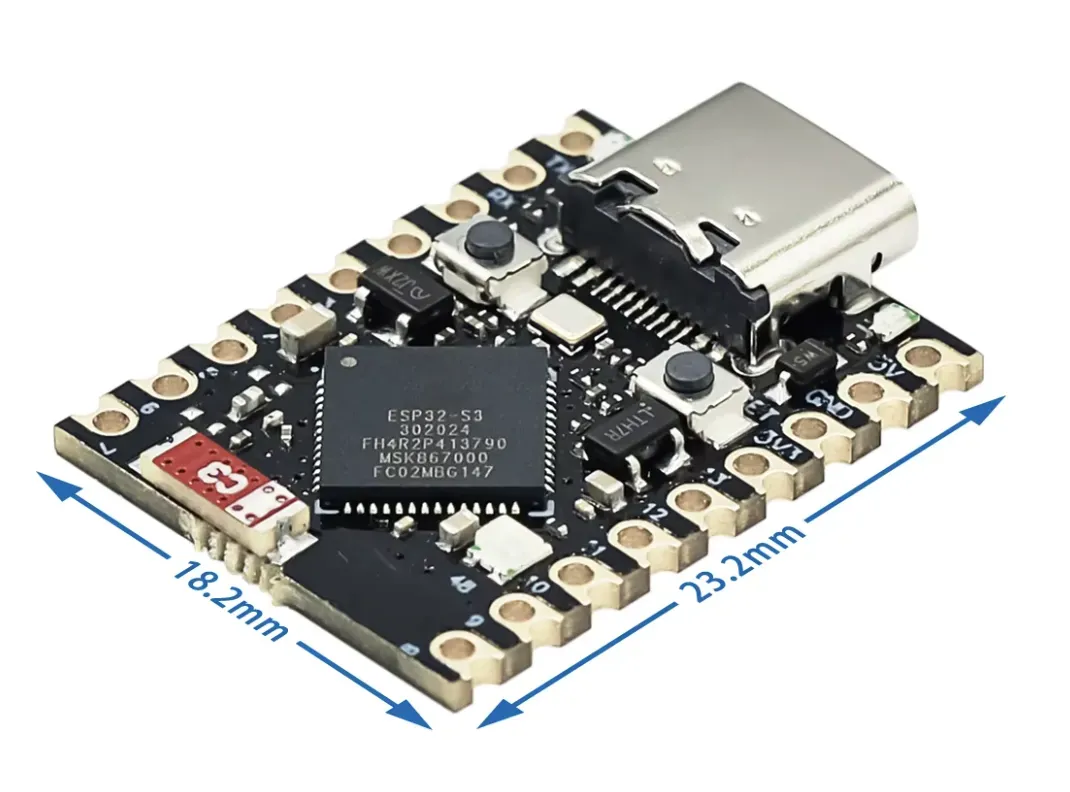

ESP32-S3 Super Mini 4MB Flash e 2MB PSRAM

L'ESP32-S3 Super Mini è una piccola e potente scheda di sviluppo per IoT, domotica, sensori, display, dispositivi USB ed elettronica embedded. La scheda dispone di un veloce processore dual-core ESP32-S3, WiFi integrato, Bluetooth Low Energy, USB nativo, 4 MB di memoria flash e 2 MB di PSRAM.

Con un formato di circa 22,52 × 18 mm, questa scheda offre molta potenza di calcolo e possibilità di connessione in uno spazio ridotto. Il passo standard dei pin di 2,54 mm facilita l'integrazione in diversi progetti. Gli header pin inclusi devono essere saldati autonomamente.

Caratteristiche principali

  • Processore ESP32-S3 dual-core Xtensa LX7 fino a 240 MHz
  • 4 MB di memoria flash e 2 MB di PSRAM QSPI
  • 512 KB di SRAM interna e 384 KB di ROM
  • WiFi 2,4 GHz e Bluetooth 5 Low Energy
  • USB nativo tramite USB-C, senza convertitore USB-seriale aggiuntivo
  • 32 connessioni GPIO, 16 ingressi ADC
  • LED RGB WS2812 programmabile e LED di stato
  • Supporto per Arduino IDE, PlatformIO, ESP-IDF, ESPHome e MicroPython
  • Caricamento firmware tramite USB e OTA
  • Formato compatto: circa 22,52 × 18 mm

Specifiche tecniche

  • Microcontrollore: ESP32-S3
  • Processore: Dual-core Xtensa LX7, 240 MHz
  • SRAM interna: 512 KB
  • ROM: 384 KB
  • Memoria flash: 4 MB
  • PSRAM: 2 MB QSPI
  • WiFi: 2,4 GHz IEEE 802.11 b/g/n
  • Bluetooth: Bluetooth 5 Low Energy
  • Connessione USB: USB-C (USB 2.0 nativo, USB OTG, USB Serial/JTAG)
  • GPIO: 32 pin
  • ADC: 16 ingressi
  • UART: Fino a 3 controller
  • I²C: Fino a 2 controller
  • SPI: Fino a 4 controller
  • PWM: Fino a 8 canali
  • Livello logico: 3,3 V
  • Alimentazione: 5 V tramite USB-C o pin 5V
  • Dimensioni: Circa 22,52 × 18 mm
  • Passo pin: 2,54 mm

Connessioni e pin

La scheda dispone di 37 posizioni di connessione, di cui 32 utilizzabili come GPIO. Sono presenti anche connessioni per 5 V, 3,3 V e GND. I pin GPIO più usati senza funzioni speciali durante il boot sono tra gli altri:

  • GPIO1, GPIO2, GPIO4, GPIO5, GPIO6, GPIO7, GPIO8
  • GPIO15, GPIO16, GPIO17, GPIO18, GPIO21

Controlla sempre il pinout e i requisiti software per collegamenti permanenti, poiché alcuni pin possono avere funzioni speciali durante l'avvio o il debug.

LED e pulsanti integrati

  • LED RGB WS2812 programmabile (collegato a GPIO48)
  • LED di stato rosso (collegato a GPIO48)
  • LED blu di stato di carica (per batteria, non controllato via software)
  • Pulsante BOOT
  • Pulsante RESET

Abilitare la PSRAM

La PSRAM da 2 MB non è attiva di default in tutti gli ambienti di sviluppo. In Arduino IDE, nelle impostazioni della scheda, devi selezionare esplicitamente “QSPI PSRAM”. Anche in PlatformIO e ESPHome sono necessarie configurazioni specifiche per attivare la PSRAM.

Programmazione e utilizzo

La porta USB-C è collegata direttamente all'interfaccia USB nativa, quindi non è necessario alcun convertitore USB-seriale aggiuntivo. Per programmare tramite Arduino IDE, “USB CDC On Boot” deve essere abilitato.

Se la scheda non viene riconosciuta o il caricamento fallisce, segui questi passaggi:

  • Tieni premuto il pulsante BOOT
  • Collega il cavo USB o premi brevemente RESET
  • Avvia il caricamento del firmware
  • Rilascia il pulsante BOOT
  • Dopo il caricamento, premi RESET per avviare il programma

Comunicazione e periferiche

L'ESP32-S3 Super Mini supporta diverse interfacce: GPIO, ADC, PWM, UART, I²C, SPI, I²S, USB, WiFi e Bluetooth Low Energy. Questo lo rende adatto a sensori, relè, display, strisce LED, controller per motori, moduli di memoria e altri componenti digitali o analogici.

Possibili applicazioni

  • Sensori IoT e apparecchiature di misura wireless
  • Domotica e automazione (Home Assistant, ESPHome, MQTT)
  • Display e interfacce grafiche
  • Datalogger e robotica
  • Dispositivi USB-HID, tastiere e controller
  • Strisce LED e illuminazione interattiva
  • Dispositivi Bluetooth Low Energy
  • Elaborazione audio e vocale
  • Sistemi embedded compatti e applicazioni edge-AI

Contenuto della confezione

  • 1× scheda di sviluppo ESP32-S3 Super Mini
  • Header pin corrispondenti (non ancora saldati)

Nota

  • Gli header pin devono essere saldati autonomamente
  • Per la programmazione è necessario un cavo USB-C con supporto dati
  • Il GPIO funziona a livello logico di 3,3 V e non è tollerante ai 5V
  • Controlla sempre il pinout e la funzione dei componenti collegati
  • Circa 22,52 × 18 mm
  • Connessione USB-C
  • 32 pin GPIO
  • Alimentazione 5 V

Perché scegliere questo prodotto?

  • Potente e compatto – Molta potenza di calcolo in poco spazio.
  • Connettività wireless integrata – Supporta WiFi e Bluetooth Low Energy.
  • USB nativo – Direttamente tramite USB-C, senza convertitore.
  • Integrazione semplice – Passo pin da 2,54 mm per i progetti.
  • Memoria integrata – 4 MB di flash e 2 MB di PSRAM.
Specifiche
PSRAM2 MB QSPI
ProcessoreDual-core Xtensa LX7, 240 MHz
Formato compattocirca 22,52 × 18 mm
MicrocontrolloreESP32-S3
SRAM interna512 KB
ROM384 KB
WiFi2,4 GHz IEEE 802.11 b/g/n
BluetoothBluetooth 5 Low Energy
Connettore USBUSB-C (native USB 2.0, USB OTG, USB Serial/JTAG)
GPIO32 pin
ADC16 ingressi
UARTFino a 3 controller
I²CFino a 2 controller
SPIFino a 4 controller
PWMFino a 8 canali
Livello logico3,3 V
Alimentazione5 V tramite USB-C o pin 5V
DimensioniCirca 22,52 × 18 mm
Passo pin2,54 mm
Memoria flash4 MB

Nella confezione

  • Scheda di sviluppo ESP32-S3 Super Mini
  • Pin header corrispondenti
