Schema di collegamento ed esempio di codice

Ecco come collegare il LCD 1602 con retroilluminazione blu con I2C pre-saldato a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Demo display LCD I2C 1602

Collega il display LCD I2C 1602 all’Arduino Uno usando solo quattro fili. Lo sketch inizializza il display, abilita la retroilluminazione e mostra un messaggio di benvenuto insieme a un contatore di uptime in tempo reale aggiornato ogni secondo. Regola il piccolo potenziometro sul retro del modulo se il testo appare troppo tenue o troppo scuro.

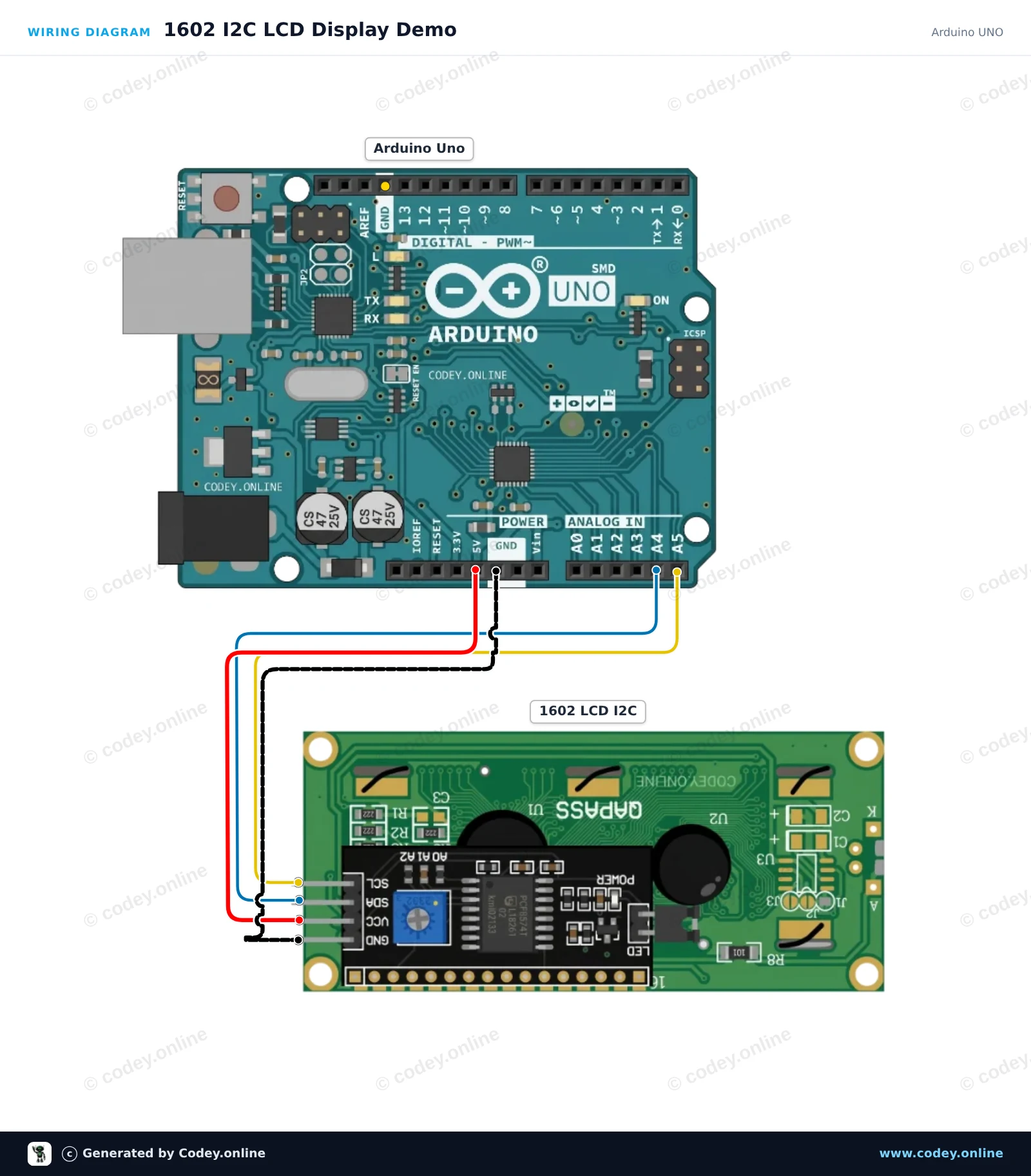

Schema di collegamento: LCD 1602 con retroilluminazione blu con I2C pre-saldato su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

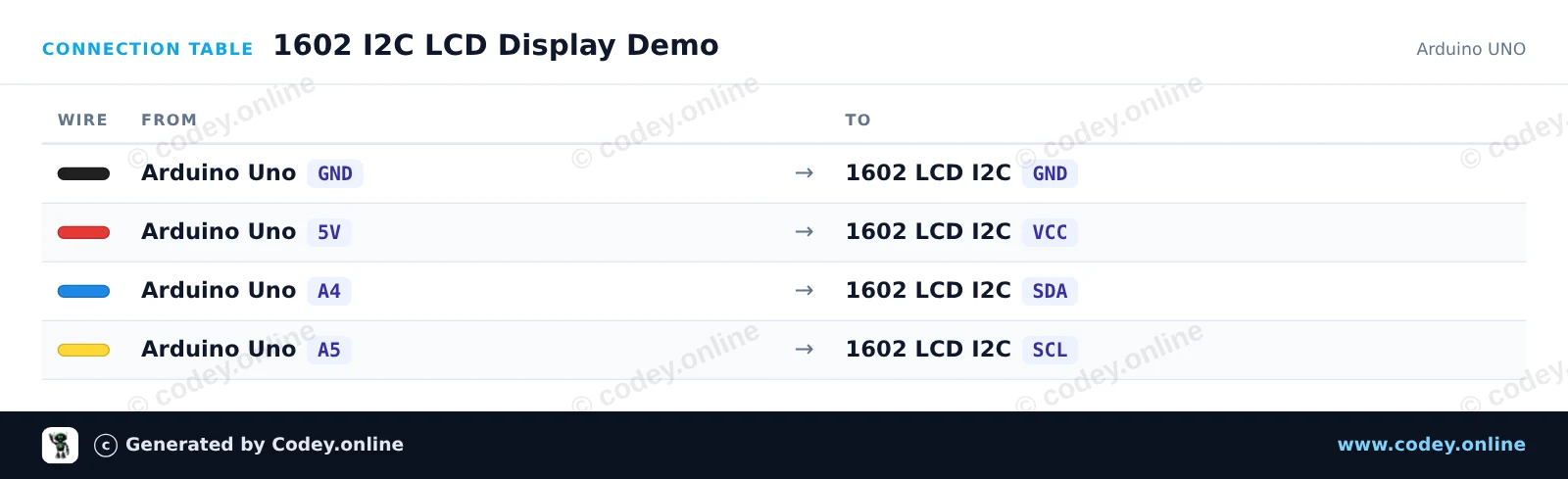

Tabella di collegamento: LCD 1602 con retroilluminazione blu con I2C pre-saldato su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
1602_I2C_LCD_Display_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 1602 I2C LCD Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 1602 LCD I2C DISPLAY
 *  Libraries : LiquidCrystal I2C 1.1.2
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set the LCD address to 0x27 for a 16 chars and 2 line display
// (If your display stays blank, try address 0x3F)
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(115200);
  Serial.println(F("Starting 1602 I2C LCD demo..."));

  lcd.init();
  lcd.backlight();

  lcd.setCursor(0, 0);
  lcd.print(F("Hello, World!"));
}

void loop() {
  // Display the running uptime in seconds on the second line
  unsigned long seconds = millis() / 1000;

  lcd.setCursor(0, 1);
  lcd.print(F("Uptime: "));
  lcd.print(seconds);
  lcd.print(F("s   "));

  Serial.print(F("Uptime: "));
  Serial.print(seconds);
  Serial.println(F(" s"));

  delay(1000);
}

Librerie necessarie: LiquidCrystal I2C 1.1.2

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Demo display LCD I2C 1602 per ESP32

Questo progetto mostra come collegare un display LCD I2C 1602 da 5V a un ESP32 usando un logic level shifter per una comunicazione bidirezionale sicura. Il display si inizializza, accende la retroilluminazione e mostra un messaggio di benvenuto insieme a un contatore di uptime aggiornato.

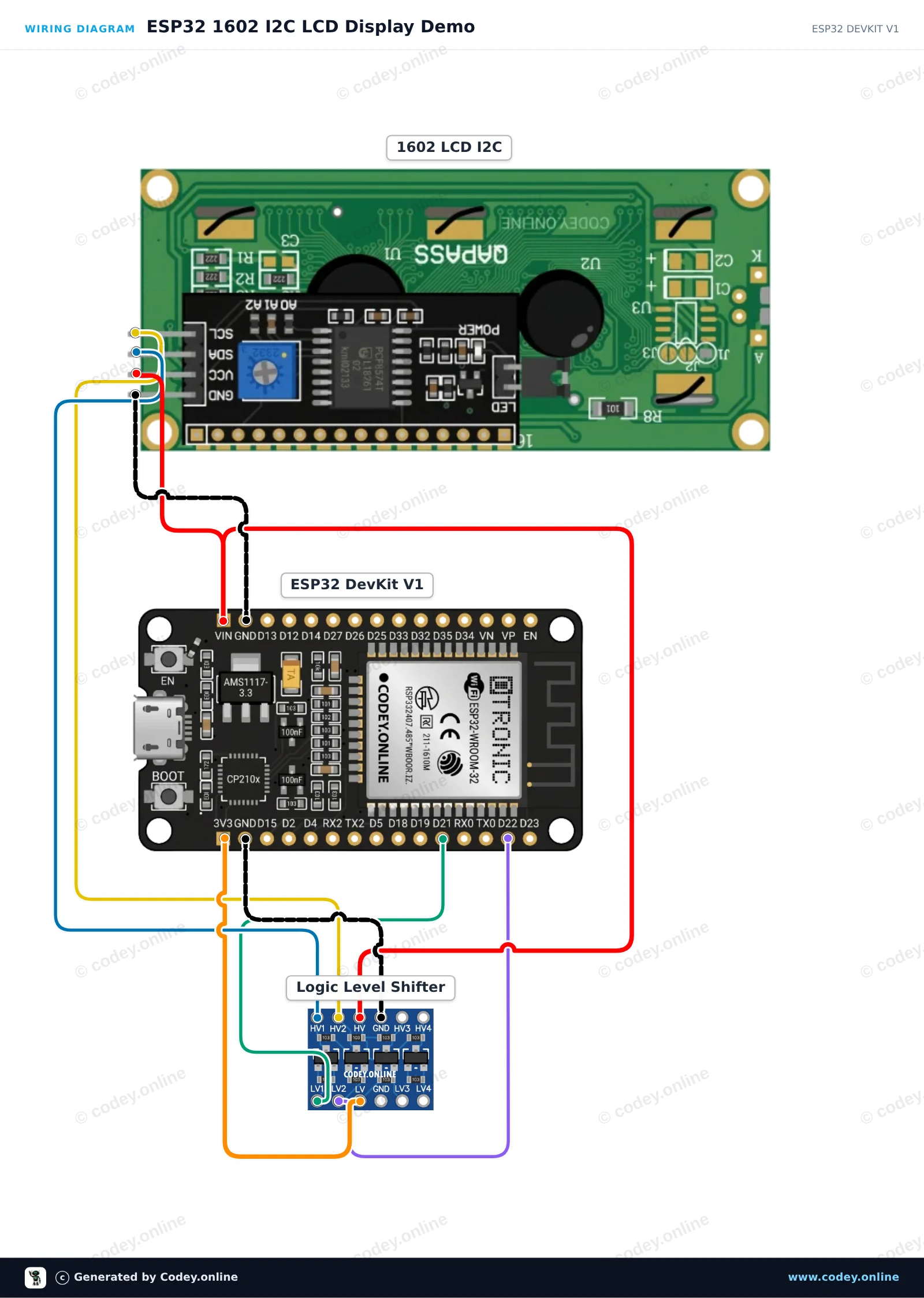

Schema di collegamento: LCD 1602 con retroilluminazione blu con I2C pre-saldato su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

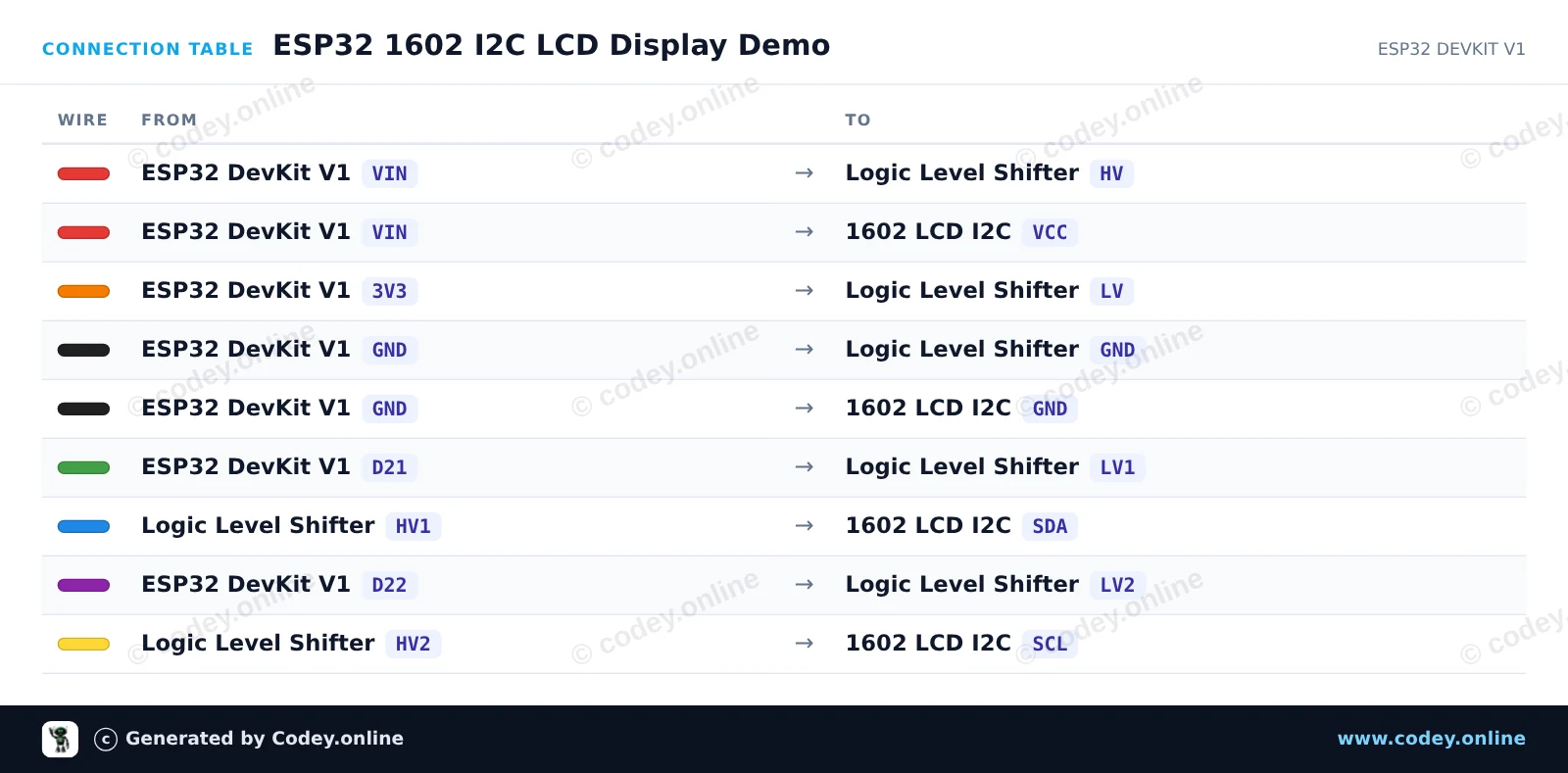

Tabella di collegamento: LCD 1602 con retroilluminazione blu con I2C pre-saldato su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
ESP32_1602_I2C_LCD_Display_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 1602 I2C LCD Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 1602 LCD I2C DISPLAY
 *  Libraries : LiquidCrystal I2C 1.1.2
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set LCD I2C address (commonly 0x27 or 0x3F) and dimensions (16 columns, 2 rows)
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  // Initialize I2C with ESP32 default pins: SDA (GPIO 21), SCL (GPIO 22)
  Wire.begin(21, 22);

  lcd.init();
  lcd.backlight();

  lcd.setCursor(0, 0);
  lcd.print("ESP32 LCD Demo");
  lcd.setCursor(0, 1);
  lcd.print("Uptime: ");
}

void loop() {
  // Update uptime counter in seconds
  lcd.setCursor(8, 1);
  lcd.print(millis() / 1000);
  lcd.print("s  ");
  delay(500);
}

Librerie necessarie: LiquidCrystal I2C 1.1.2

Wiring diagram and example code generated by Codey.online — https://www.codey.online

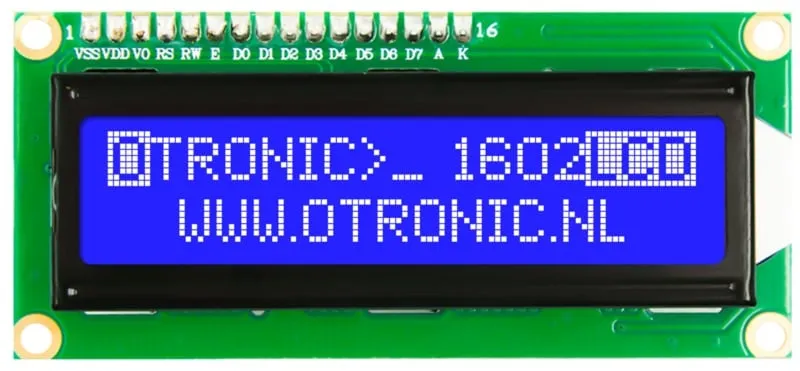

LCD 1602 con retroilluminazione blu con I2C pre-saldato

LCD 1602 con modulo I2C pre-saldato. Pronto all'uso nel tuo progetto Arduino, ESP32, ESP8266 o Raspberry Pi. Molto più facile che senza questo modulo. Ora servono solo 4 fili per pilotare questo display LCD.

LCD con retroilluminazione blu e caratteri bianchi. 2 righe, 20 caratteri per riga. Il contrasto è regolabile (via software).

– Funziona a: 5V
– Dimensioni: 98mm x 60mm x 15mm.

Modulo I2C incluso!

Inizia subito con questo display LCD OTRONIC 1602 con modulo I2C Scarica la GUIDA RAPIDA OTRONIC 1602 LCD per uno schema di collegamento e codice di esempio per il software Arduino IDE.





Dimensioni
Lunghezza: 8cm
Larghezza: 2,6cm
Altezza: 1,1cm

  • Contrasto regolabile
  • Tensione di esercizio 5V
  • Retroilluminazione blu
  • 4 fili
La riproduzione carica il video da YouTube.

Perché scegliere questo prodotto?

  • Modulo pre-saldato – Pronto all'uso nel tuo progetto.
  • Solo 4 fili – Collegamento e controllo più semplici.
  • Retroilluminazione blu – LCD con retroilluminazione blu e caratteri bianchi.
  • Contrasto regolabile – Il contrasto è regolabile via software.
  • Ampia compatibilità – Adatto per Arduino, ESP32, ESP8266 e Raspberry Pi.
Specifiche
Dimensioni98 x 60 x 15 mm
Coloreblu
ConnessioneI2C
Tensione di esercizio5V
Righe2
Caratteri per riga20

Nella confezione

  • Display LCD 1602
  • Modulo I2C
