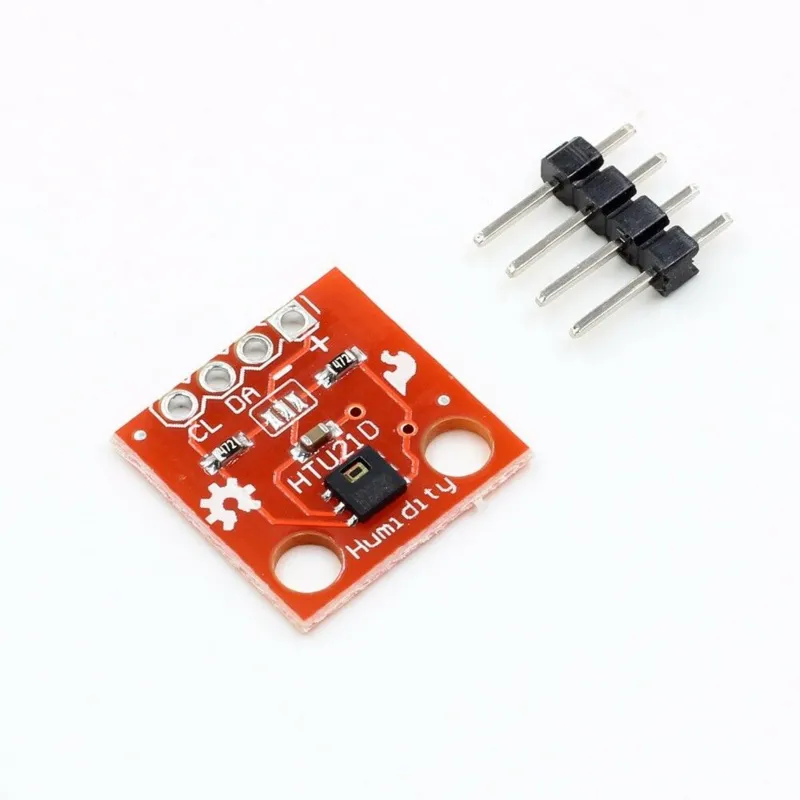

Modulo breakout sensore Temperatura/Umidità - HTU21D

Su questo modulo è presente l'HTU21D, un sensore combinato di umidità e temperatura. Il sensore stesso funziona a 3V. Il retro del modulo contiene un regolatore da 3,3V e transistor MOSFET di traslazione di livello per rendere il modulo compatibile sia con MCU da 3,3V che da 5V. Questo lo rende molto adatto all'uso con, tra gli altri, Arduino ed Esp32.

Grazie alle dimensioni ridotte del modulo, può essere montato praticamente ovunque per monitorare o controllare umidità e/o temperatura, come termostati, igrostati, stazioni meteorologiche interne e dispositivi simili.

CARATTERISTICHE PRINCIPALI:

• Riporta l'umidità in un intervallo da 0% a 100% RH
• La precisione della misurazione dell'umidità è ±2% tra 5 e 95% RH (tip)
• Riporta la temperatura in un intervallo da -40 a 125 °C
• La precisione della lettura della temperatura è ±0,6°C in un intervallo da -30°C a 90°C (tip)
• Tempo di lettura rapido <50mS
• Utilizza l'interfaccia I2C
• Compatibile logicamente con 3.3 e 5V

Il sensore HTU21D è in grado di misurare l'umidità sull'intero intervallo da 0 a 100% RH con una precisione tipica di ±2% nell'intervallo da 5 a 95% con un massimo di ±5% alle estremità dell'intervallo. La misurazione dell'umidità ha una risoluzione standard a 12 bit.

L'intervallo massimo di temperatura del dispositivo è da -40 a 125 °C. Il sensore di temperatura HTU21D ha una precisione tipica di ±0,4°C nell'intervallo da 0 a 70°C con un massimo di ±1°C tra -30 e 90°C e un massimo di ±1,6°C alle estremità dell'intervallo da -40 a 125 °C. La misurazione della temperatura ha una risoluzione standard a 14 bit.

Il sensore ha una piccola finestra attraverso la quale l'aria entra in contatto con il sensore. Tenere i contaminanti lontani da questa finestra, poiché ciò può influire sulla precisione della misurazione dell'umidità. La finestrella deve rimanere aperta all'aria, ma può essere protetta da polvere e contaminanti simili con una membrana in PTFE, una rete o altro materiale che lasci comunque passare l'aria, oppure collocandola in uno spazio in cui l'aria possa passare ma sia protetta da polvere o umidità eccessive.

Se si salda sulla scheda, è più sicuro non usare liquidi per pulire la scheda, anche se è possibile farlo prestando attenzione che la soluzione detergente non entri nella finestra del sensore.

Connessioni del modulo

Il modulo ha un header a 4 pin sull'assembly.

• VIN = Collegare a 3,3 V o 5 V per corrispondere alla MCU.

• GND = Collegare alla massa del sistema. Questa massa deve essere comune con la MCU.

• SCL = I2C Clock / SCL – Si collega a SCL sulla MCU

• SDA = I2C Data / SDA – Si collega a SDA sulla MCU

SPECIFICHE TECNICHE:

• Intervallo Vcc 3,3 a 5,5 V
• Vmax <200uA
• Tmin Periodo minimo di campionamento 50mS
• Umidità Intervallo max 0% a 100% RH (± 5% RH)
• Intervallo ottimale 5% a 95% RH (± 2% RH tip)
• Temperatura Intervallo max -40 a 125 °C (±1,6 °C)
• Intervallo ottimale -30 a 90°C (±0.6°C tip )
• Dimensioni L x P (PCB) 13,5 x 10,5 mm (0,53 x 0,42″)
