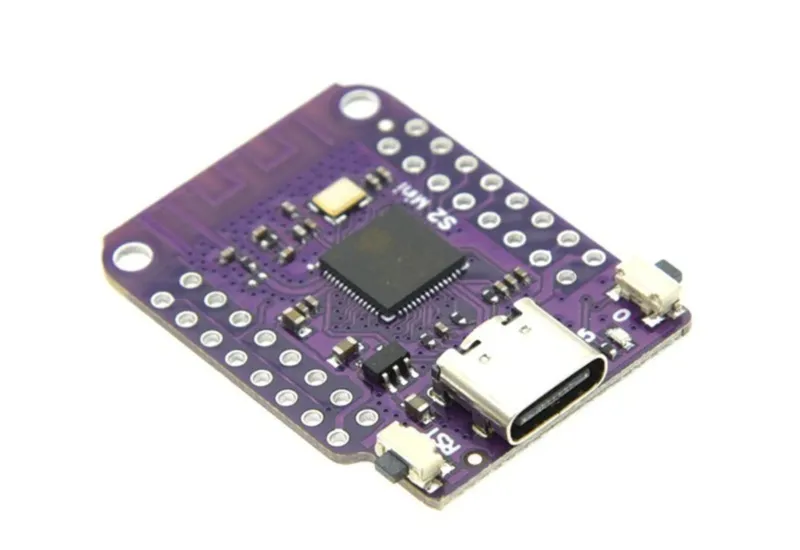

Wemos S2 Mini ESP32-S2

Questo S2 Mini è dotato di un chip ESP32-S2. Ha una frequenza di clock di ben 240Mhz. Ha anche WiFi integrato. Grazie alla disposizione intelligente di questa schedina è grande quanto la D1 Mini ma ha 2x più pin.

Processore: ESP32-S2FN4R2
Frequenza di clock: 240Mhz
Numero di pin: 32
Numero di pin GPIO: 27
Numero di pin PWM: 27 (massimo 8 contemporaneamente)
Numero di pin di input analogico (ADC): 18
Numero di pin di output analogico (DAC): 2
ROM: 128kB
SRAM: 320kB
PDRAM: 2MB
Memoria flash: 4MB
Convertitore USB-serie: sì, interno
Passo pin: 2.54mm
Connessione USB: USB-C

I header pins sono inclusi ma devono ancora essere saldati.

Installare Wemos S2 Mini in Arduino IDE

1. Installa il software Arduino IDE (www.arduino.cc)
2. Vai in Arduino IDE su FILE e poi su PREFERENZE.
3. Nel campo MORE BOARD MANAGER URLS inserisci il seguente URL: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json (se esiste già un URL, ad esempio per le schede ESP8266, aggiungi questo URL separandolo con una virgola.
4. Ora vai su STRUMENTI, BOARD e GESTIONE BOARD
5. Cerca la libreria corretta (ESP32 by Espressif Systems) e installala (basta farlo una sola volta)
6. Scegli la scheda LOLIN S2 Mini nell'elenco sotto STRUMENTI, BOARD
7. Imposta la velocità di upload su 115200 baud
8. Imposta la porta sulla corretta porta COM.

Nessuna porta COM per Wemos S2 Mini

Per attivare la S2 Mini tieni premuti contemporaneamente sia il pulsante 0 che il pulsante RST. La S2 Mini verrà ora riconosciuta. Rilascia i pulsanti e la S2 Mini può essere programmata con Arduino IDE

Dimensioni
Lunghezza: 3,45cm
Larghezza: 2,52cm
Altezza: 0,44cm
