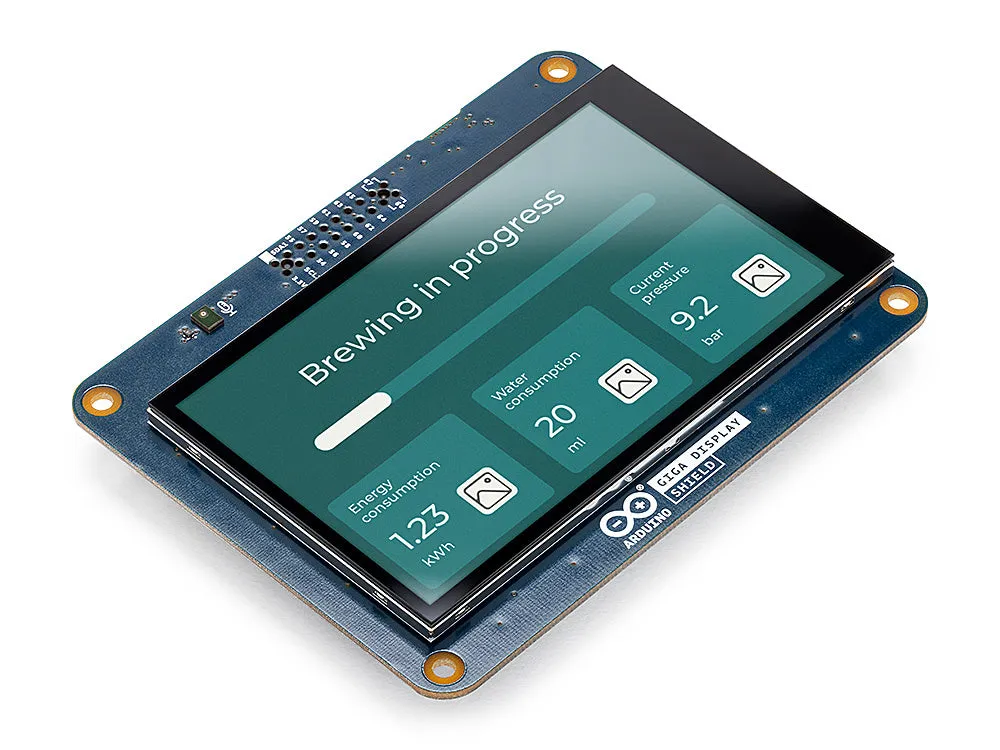

Arduino® GIGA Display Shield

Scopri il GIGA Display Shield: una soluzione touchscreen progettata appositamente per integrare senza sforzo interfacce grafiche nei tuoi progetti. Grazie al nuovo connettore pin header, posizionato centralmente sulla GIGA R1 WiFi, questo shield offre un’integrazione perfetta e funzionalità migliorate.

Il GIGA Display Shield ti consente di sfruttare diverse funzioni, tra cui un microfono digitale, una IMU a 6 assi e un connettore Arducam. Queste possibilità aggiuntive ti permettono di utilizzare al meglio gli altri 54 pin disponibili, cosa estremamente utile per creare dispositivi portatili o dashboard per gestire il tuo progetto.

Sperimenta la facilità di costruire interfacce intuitive con la configurazione semplice da usare e le ampie possibilità del GIGA Display Shield. Migliora la funzionalità e l’esperienza utente del tuo progetto con questa soluzione avanzata.

Specifiche tecniche:

  • Nome scheda: Arduino® GIGA Display Shield
  • SKU: ASX00039
  • Connettori:
    • Camera: SOCKET 2ROW 20POS VERTICAL PASS THROUGH (compatibile con Arducam)
  • Display:
    • Codec video: F32Q-1A7H1-11020
    • Touchscreen: F32Q-1A7H1-11008
    • Tipo: KD040WVFID026-01-C025A
    • Dimensione: 3,97 inch
    • Risoluzione: 480x800 RGB
    • Colori: 16,7 milioni
    • Modalità touch: Tocco a cinque punti e gesti
  • Interfaccia: I2C
  • Sensori:
    • IMU: BMI270
  • Microfono: MP34DT06JTR

Domande Frequenti

Il display supporta il multitouch? Sì, il display supporta fino a cinque tocchi simultanei.

Come collego il GIGA Display Shield alla GIGA R1 WiFi? Il GIGA Display Shield si collega tramite i connettori centrali (J5 e J6) sulla GIGA R1 WiFi. Fissa lo shield dal lato inferiore, in modo che la parte superiore della GIGA R1 WiFi rimanga libera per altri shield.

Con il display collegato mantengo l’accesso a tutti i pin? Sì, anche con il display collegato mantieni l’accesso a tutti i 54 pin nella parte superiore della scheda.

Lo shield richiede un’alimentazione esterna? No, il GIGA Display Shield non richiede alimentazione esterna; viene alimentato direttamente tramite la connessione.

Quali fotocamere sono compatibili con lo shield? Il GIGA Display Shield è completamente compatibile con le fotocamere DVP a 20 pin di Arducam, come la OV7675. Per ulteriori informazioni, visita il catalogo Arducam delle fotocamere compatibili.

In quale direzione è orientato il connettore della fotocamera? Il pinout del connettore della fotocamera è configurato in modo che i modelli Arducam compatibili puntino nella stessa direzione dello schermo, il che corrisponde a una modalità selfie per un’esperienza fluida e facile da usare.

  • Touchscreen
  • IMU a 6 assi
  • Connessione Arducam
  • 54 pin liberi

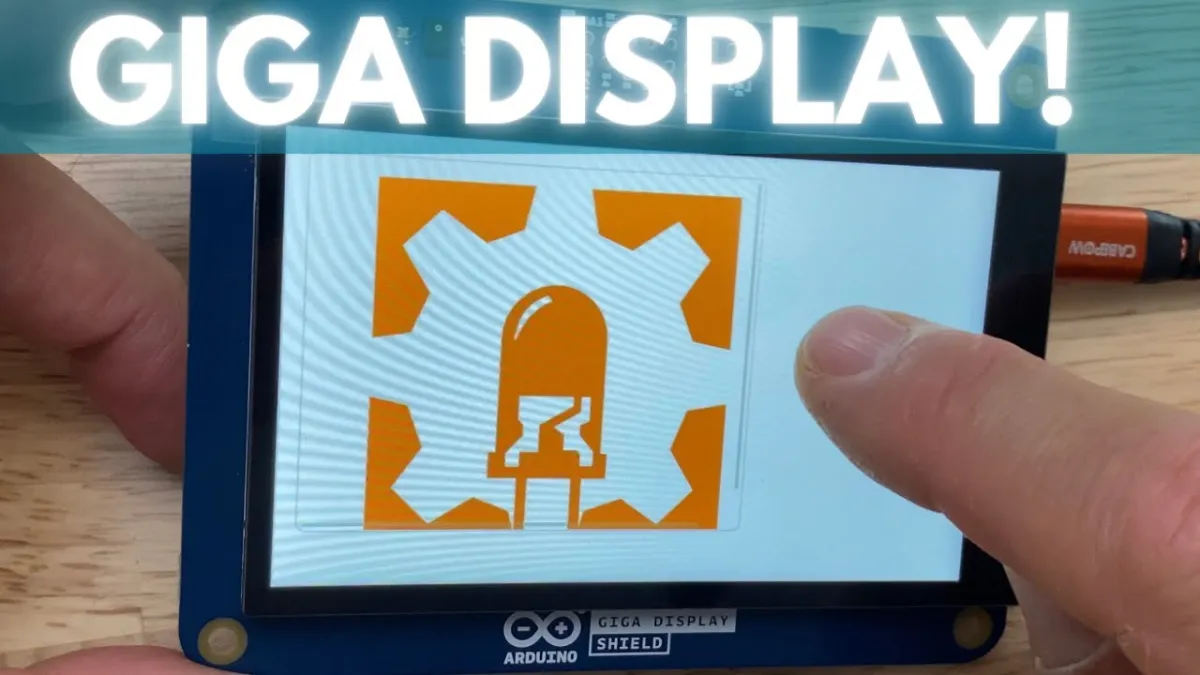

La riproduzione carica il video da YouTube.

Perché scegliere questo prodotto?

  • Integrazione senza soluzione di continuità – Si collega centralmente al GIGA R1 WiFi.
  • Più funzioni – Include microfono, IMU e connessione Arducam.
  • Più pin liberi – Mantiene disponibili gli altri 54 pin.
  • Portatile e dashboard – Utile per dispositivi portatili o dashboard.
  • Configurazione intuitiva – Rende più facile creare interfacce intuitive.
Specifiche
Colore16,7 milioni
Risoluzione480x800 RGB
InterfacciaI2C
Numero di pin IO54
TipoKD040WVFID026-01-C025A
DisplayVideocodice: F32Q-1A7H1-11020
SensoriIMU: BMI270
ConnettoreCamera: SOCKET 2ROW 20POS VERTICAL PASS THROUGH (compatibile con Arducam)
Nome della schedaArduino® GIGA Display Shield
SKUASX00039
TouchscreenF32Q-1A7H1-11008
Dimensione3,97 inch
Modalità touchTocco a cinque punti e gesti
MicrofonoMP34DT06JTR
