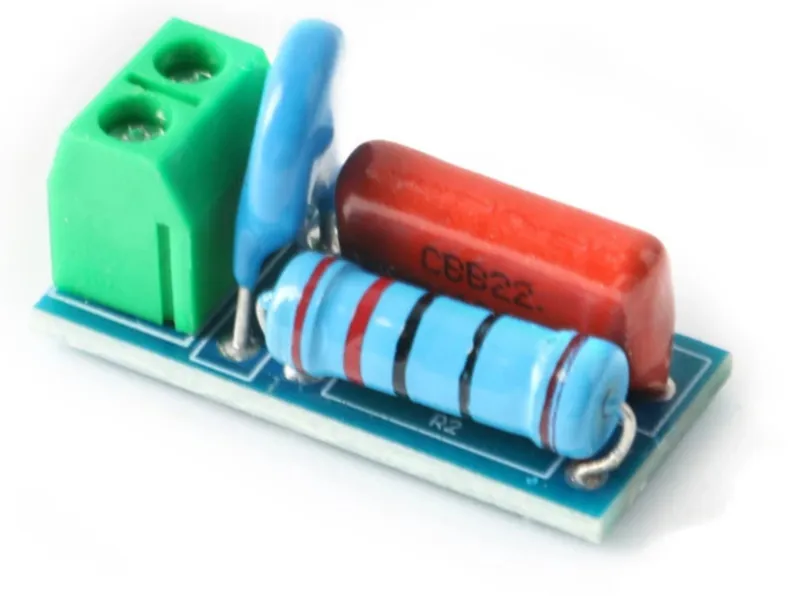

Circuito Snubber RC

Il circuito di assorbimento RC è anche chiamato circuito snubber RC. È una struttura di circuito in cui una resistenza e un condensatore sono collegati in serie e in parallelo con l'interruttore. Viene utilizzato per migliorare le onde di tensione e corrente che i dispositivi elettronici di potenza generano durante l'accensione e lo spegnimento. Il modulo del circuito di assorbimento RC può prevenire la forza elettromotrice indotta generata quando il carico induttivo viene acceso e spento, causando danni alle apparecchiature di commutazione come relè e tiristori, prevenire le interferenze elettromagnetiche e aumentare la capacità anti-interferenza del microcomputer a chip singolo.

Carico: adatto per carico induttivo AC o DC 5-400V (carico inferiore a 1000W)

Resistenza: 220 Ohm

Condensatore:

• CBB22 104J630V
• 0.1uF
• 630V
• Tolleranza 5%

Varistore:

• Tensione CA: 300V
• Tensione CC nominale: 385V
• Tensione di limitazione massima Vc: 775V
• Tipo di involucro del varistore: Disco 10mm
• Tipo di varistore: Varistore a ossido metallico
• Corrente di impulso di picco @ 8/20µs: 2.5kA
• Temperatura minima di esercizio: -40°C
• Temperatura massima di esercizio: 105°C
• Energia di picco (10/1000uS): 70J
