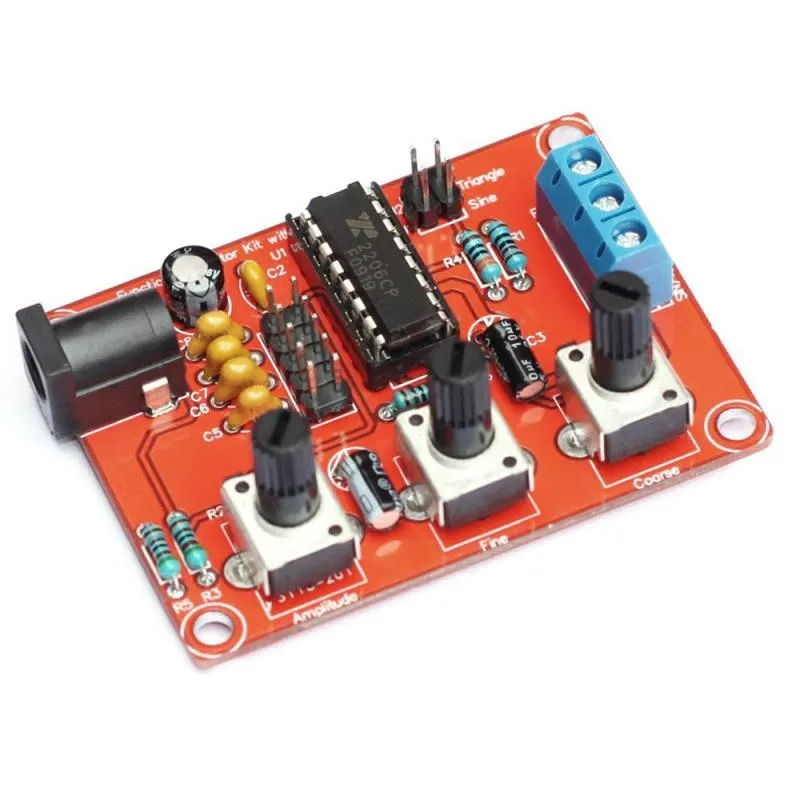

Kit DIY generatore di segnali XR2206

Se stai cercando un kit generatore di segnali semplice, economico e costruibile in meno di un'ora, allora questo kit fa per te!

Un'aggiunta impressionante al tuo laboratorio di elettronica esistente.

Tieni presente che non sostituisce un generatore di funzioni professionale, ma è comunque piuttosto utile per hobbisti/maker di elettronica per riparare/debbuggare determinati progetti. Questo è il gadget ideale con cui imparerai molto.

Un generatore di funzioni è una parte indispensabile di un laboratorio di elettronica, ma purtroppo è molto costoso per il tipico hobbista di elettronica. Il kit DIY cinese più popolare (ed economico) sul mercato è quello basato sul pratico chip generatore di funzioni XR2206.

Questo kit generatore di funzioni XR2206 da 1Hz-IMHz, facile da costruire, consente molte misurazioni ed esperimenti di routine e offre forme d'onda in uscita sinusoidali, quadre e triangolari di discreta qualità, con stabilità e precisione moderate. Più che sufficiente per un piccolo laboratorio hobbistico di elettronica domestica!

Quando acquisti questo kit fai-da-te, richiede un po' di saldatura e ricevi tutto il necessario per completare il progetto. La confezione include il materiale di montaggio e un foglio di istruzioni che sono sicuro la maggior parte dei maker riuscirà a seguire. Fortunatamente il kit viene fornito con componenti through-hole, e sulla PCB a doppia faccia ci sono serigrafie che ti indicano chiaramente dove montare e saldare ogni componente. Inoltre, c'è anche un socket di buona qualità per il chip XR2206, bei cappucci per i jumper e manopole per i potenziometri.



Istruzioni di montaggio del kit:

Il montaggio sarà un gioco da ragazzi se sai cosa stai facendo! Saldare come di consueto prima tutti i componenti low-profile uno per uno e infine saldare il socket IC. Ricorda di prestare molta attenzione alla polarità dei condensatori elettrolitici e all'orientamento dell'IC XR2206. Taglia i terminali di tutti i componenti il più corti possibile per evitare anche cortocircuiti accidentali.



Consigli rapidi per il test

Quando il montaggio è completato e sei pronto a mettere in funzione il generatore di funzioni, fai attenzione alla polarità dell'alimentazione. Quindi alimenta l'ingresso DC con 9-12V DC (9V tipico).

Collega in corto i due pin inferiori (Tri/Sin) del jumper di selezione della forma d'onda
Collega in corto i due pin superiori (65K-1M) del jumper di selezione della frequenza
Gira la manopola del potenziometro di regolazione fine per regolare con precisione la frequenza del segnale
Gira la manopola del potenziometro di regolazione grossolana per regolare grossolanamente la frequenza del segnale
Gira la manopola del potenziometro di ampiezza per regolare l'ampiezza del segnale in uscita

Per l'alimentazione puoi usare una batteria 6F22 9V, poiché il consumo totale con 9V è molto basso. Tuttavia, se usi un alimentatore da 9V-12V (mai oltre 12V), assicurati che sia di tipo stabile con rumore e ripple in uscita molto bassi. Dopo un montaggio riuscito e il primo test, puoi scegliere di inserire l'XR2206 in un case progettato appositamente per questo (disponibile separatamente OT3631)

Tieni presente che l'uscita a onda quadra non passa attraverso il controllo di ampiezza. Solo l'ampiezza delle onde sinusoidali/triangolari può essere regolata con la manopola (ed è anche influenzata dalla tensione di alimentazione in ingresso).

Il kit DIY generatore di funzioni XR2206 è davvero un kit economico e facile da costruire, utile per la maggior parte dei principianti e degli appassionati di elettronica. Produce forme d'onda quadre, sinusoidali e triangolari quasi perfette.



Consigliamo il nostro saldatore USB per saldare questo kit.





Dimensioni
Lunghezza: 6,3cm
Larghezza: 4,5cm
Altezza: 1cm

  • Frequenza regolabile
  • Kit di montaggio completo
  • chip XR2206
  • 6,3 x 4,5 x 1 cm

Perché scegliere questo prodotto?

  • Costruito rapidamente – Pronto in meno di un'ora.
  • Tre forme d'onda – Uscita sinusoidale, quadrata e triangolare.
  • Progetto istruttivo – Con questo kit impari molto.
  • Utile per il debug – Adatto per riparare e fare debug dei progetti.
  • Componenti inclusi – Include materiale di fissaggio e foglio di istruzioni.
  • Montaggio chiaro – Le serigrafie del PCB indicano dove va tutto.
Specifiche
Dimensioni6,3 x 4,5 x 1 cm
Tensione di ingresso9-12V DC
Gamma di frequenza1Hz-1MHz

Nella confezione

  • Kit generatore di funzioni XR2206
  • materiale di fissaggio
  • opuscolo di istruzioni
  • componenti passanti
  • zoccolo per il chip XR2206
  • cappucci per i jumper
  • manopole per i potenziometri
