Modulo generatore di impulsi con NE555 per chi cerca una sorgente di onda quadra regolabile.
SKU: OT3701 Numero articolo: NA535 EAN: 8720618690302 Ubicazione: F03.09
Alternativa
Kit DIY generatore di segnali XR2206
€ 7,80
Vedi questa alternativa
Chip NE555 integrato.
Modulo generatore di impulsi a onda quadra a canale singolo basato sul diffusissimo timer IC NE555.
Il modulo può essere alimentato con un ampio intervallo di tensione (da 4,5 a 12V) e produrrà un'uscita continua a onda quadra tra 15Hz e 24KHz, regolabile con un potenziometro multigiro integrato.
Utile per applicazioni in cui è richiesta una sorgente di clock a frequenza approssimativa, come per la generazione di toni per motori passo-passo, ecc.
Specifiche:
Colore PCB: blu
Tensione di alimentazione: da 4,5 a 12V
Corrente di alimentazione: 3mA a 5V Vcc
Freq min (circa): 15Hz 49% duty cycle a 5V Vcc
Freq max (circa): 24KHz 89,4% duty cycle a 5V Vcc
Tensione di uscita: 4,5V a 5Vcc / 11,5V a 12Vcc
Dimensioni: 29 (mm) x12 (mm)
Dimensioni
Lunghezza: 2,9cm
Larghezza: 1,2cm
Altezza: 1,2cm
| Larghezza | 1,2 cm |
|---|---|
| Tensione di uscita | 4,5V |
| Lunghezza | 2,9 cm |
| Tensione di alimentazione | 4,5 a 12V |
| Altezza | 1,2 cm |
| Colore PCB | blu |
| Corrente di alimentazione | 3mA |
| Freq min | 15Hz |
| Duty cycle min | 49% |
| Freq max | 24KHz |
| Duty cycle max | 89,4% |
Prodotto di qualità
perfetto, corrisponde alle aspettative
Molto pratico per progetti hobby.

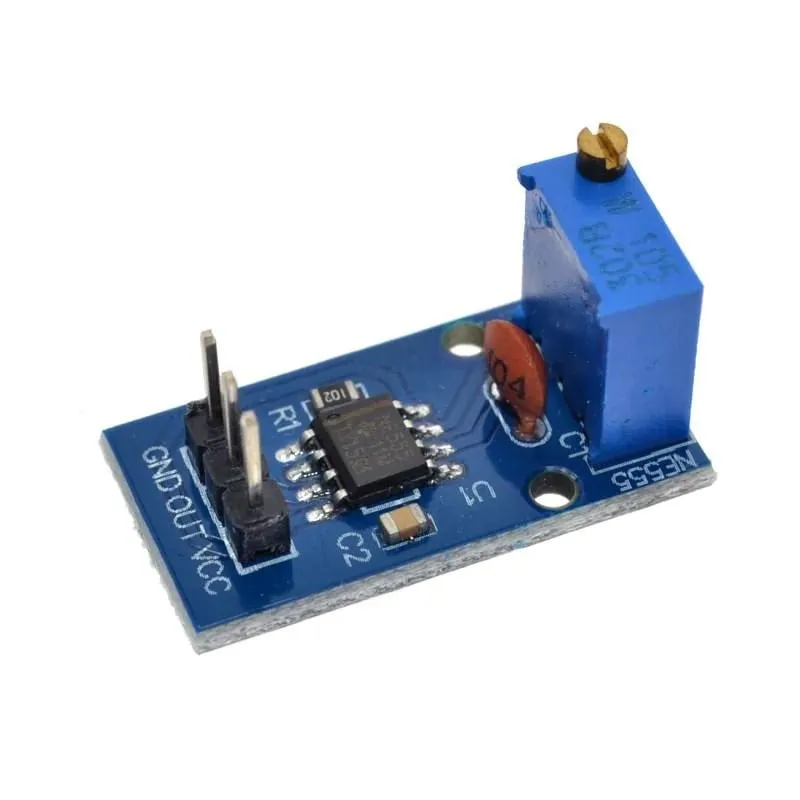

Modulo generatore di impulsi a frequenza regolabile NE555
