Schema di collegamento ed esempio di codice

Ecco come collegare il Kit RFID-RC522 NFC MFRC522 S50 Mifare incl. scheda RFID Fudan e Key Tag a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Scanner UID del lettore RFID RC522

Questo progetto legge l'identificatore univoco (UID) e il tipo di scheda da carte RFID o portachiavi da 13.56 MHz usando il modulo RC522. Un convertitore di livello logico esterno a 4 canali traduce in modo sicuro i segnali SPI e di controllo a 5V dell'Arduino Uno in 3.3V. Apri il Serial Monitor a 115200 baud e avvicina una scheda al lettore per visualizzarne l'UID.

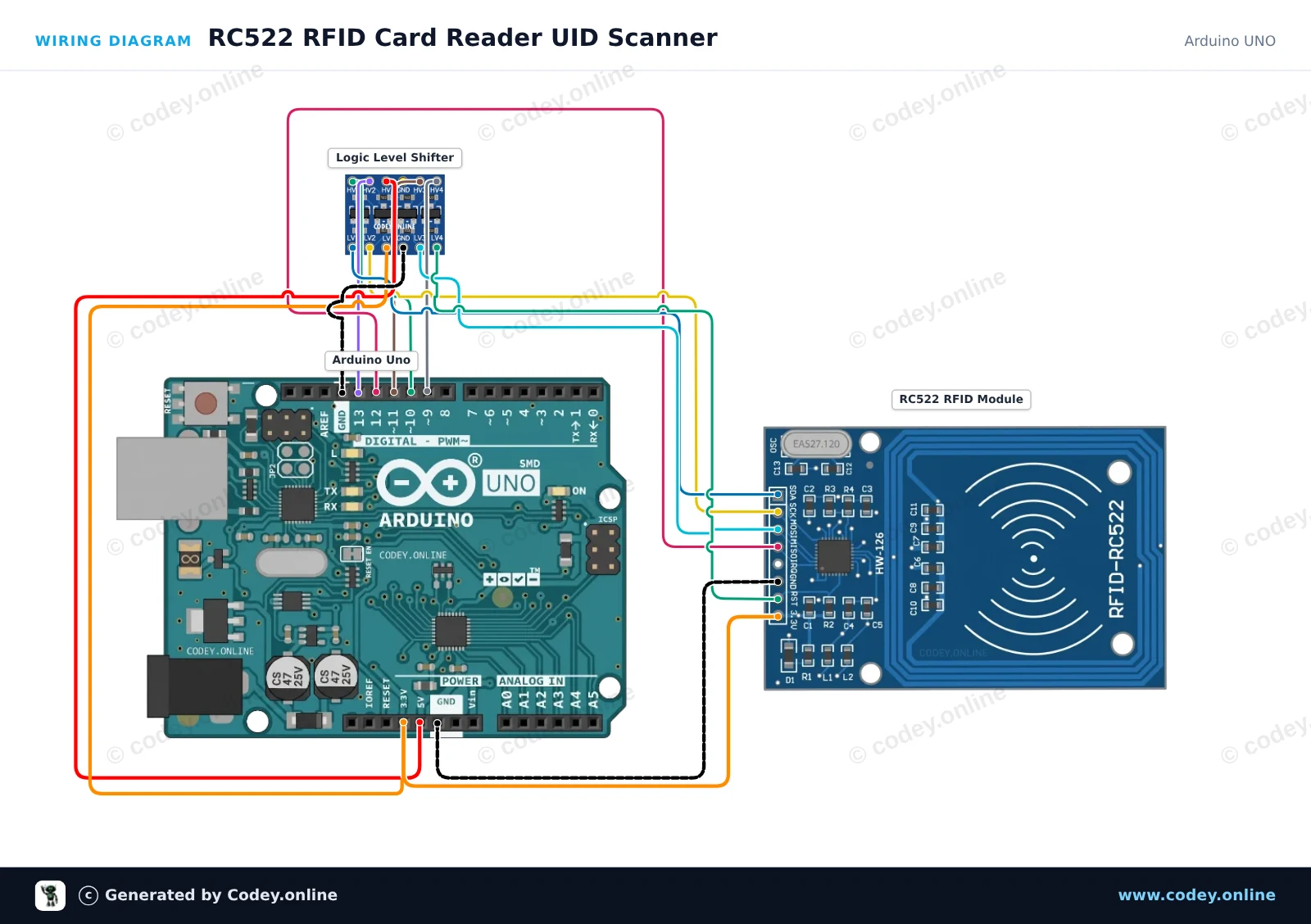

Schema di collegamento: Kit RFID-RC522 NFC MFRC522 S50 Mifare incl. scheda RFID Fudan e Key Tag su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

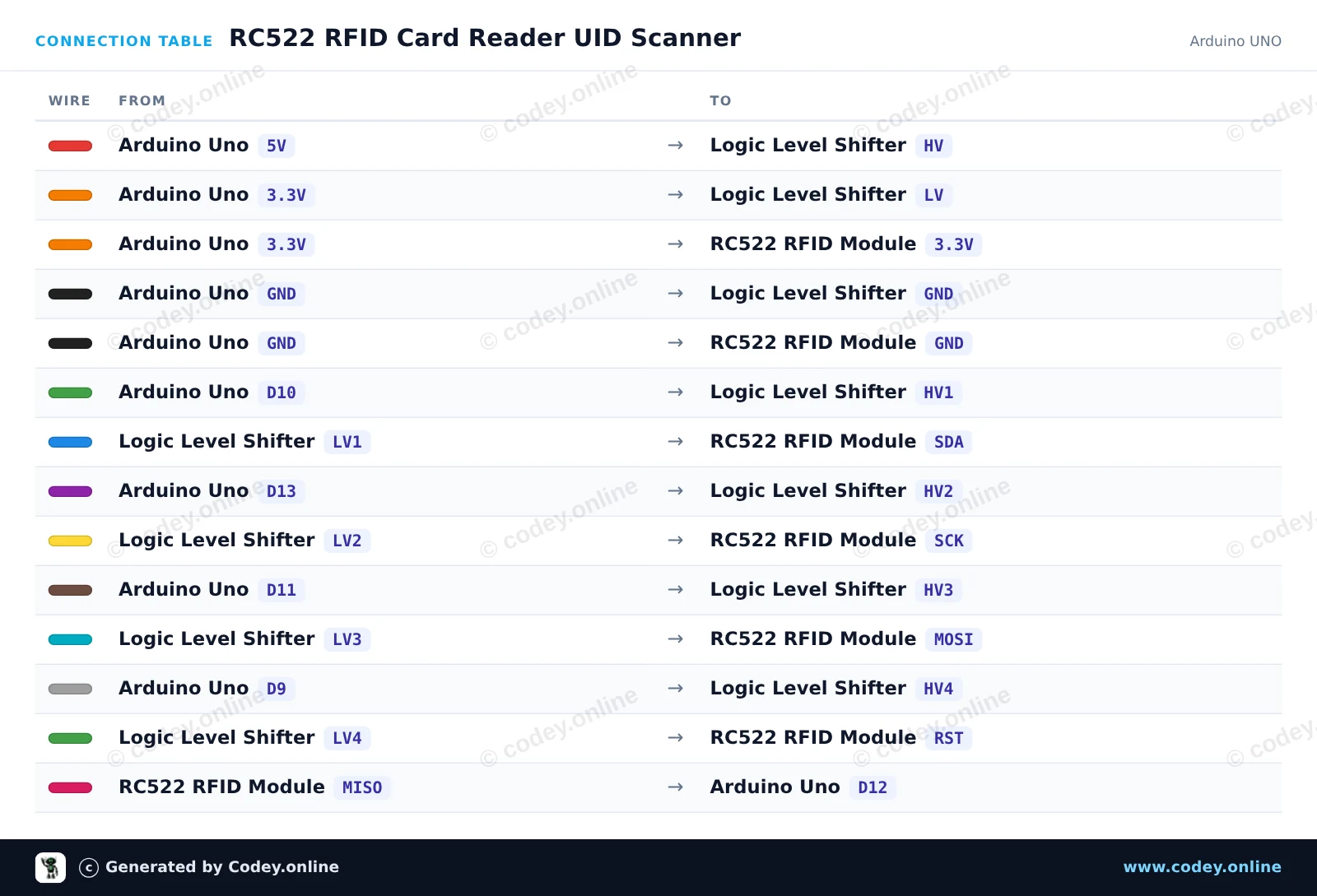

Tabella di collegamento: Kit RFID-RC522 NFC MFRC522 S50 Mifare incl. scheda RFID Fudan e Key Tag su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
RC522_RFID_Card_Reader_UID_Scanner.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : RC522 RFID Card Reader UID Scanner
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : RFID RC522 Module 13.56MHz
 *  Libraries : MFRC522 1.4.12
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SPI.h>
#include <MFRC522.h>

#define SS_PIN 10
#define RST_PIN 9

MFRC522 rfid(SS_PIN, RST_PIN);

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port
  }

  SPI.begin();
  rfid.PCD_Init();

  Serial.println(F("RC522 RFID Reader Ready."));
  Serial.println(F("Place an RFID card/tag near the antenna..."));
}

void loop() {
  // Look for new RFID cards
  if (!rfid.PICC_IsNewCardPresent() || !rfid.PICC_ReadCardSerial()) {
    return;
  }

  Serial.print(F("Card UID: "));
  for (byte i = 0; i < rfid.uid.size; i++) {
    if (rfid.uid.uidByte[i] < 0x10) {
      Serial.print(F("0"));
    }
    Serial.print(rfid.uid.uidByte[i], HEX);
    if (i < rfid.uid.size - 1) {
      Serial.print(F(" "));
    }
  }
  Serial.println();

  // Print card type
  MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);
  Serial.print(F("Card Type: "));
  Serial.println(rfid.PICC_GetTypeName(piccType));
  Serial.println();

  // Stop reading current card
  rfid.PICC_HaltA();
  rfid.PCD_StopCrypto1();
}

Librerie necessarie: MFRC522 1.4.12

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Lettore UID di card RFID RC522 con ESP32

Questo progetto legge tag RFID e smart card utilizzando il modulo RFID RC522 13.56 MHz tramite SPI. Quando una card o un portachiavi viene avvicinato al lettore, il suo Unique Identifier (UID) e il tipo di card vengono stampati nel Serial Monitor.

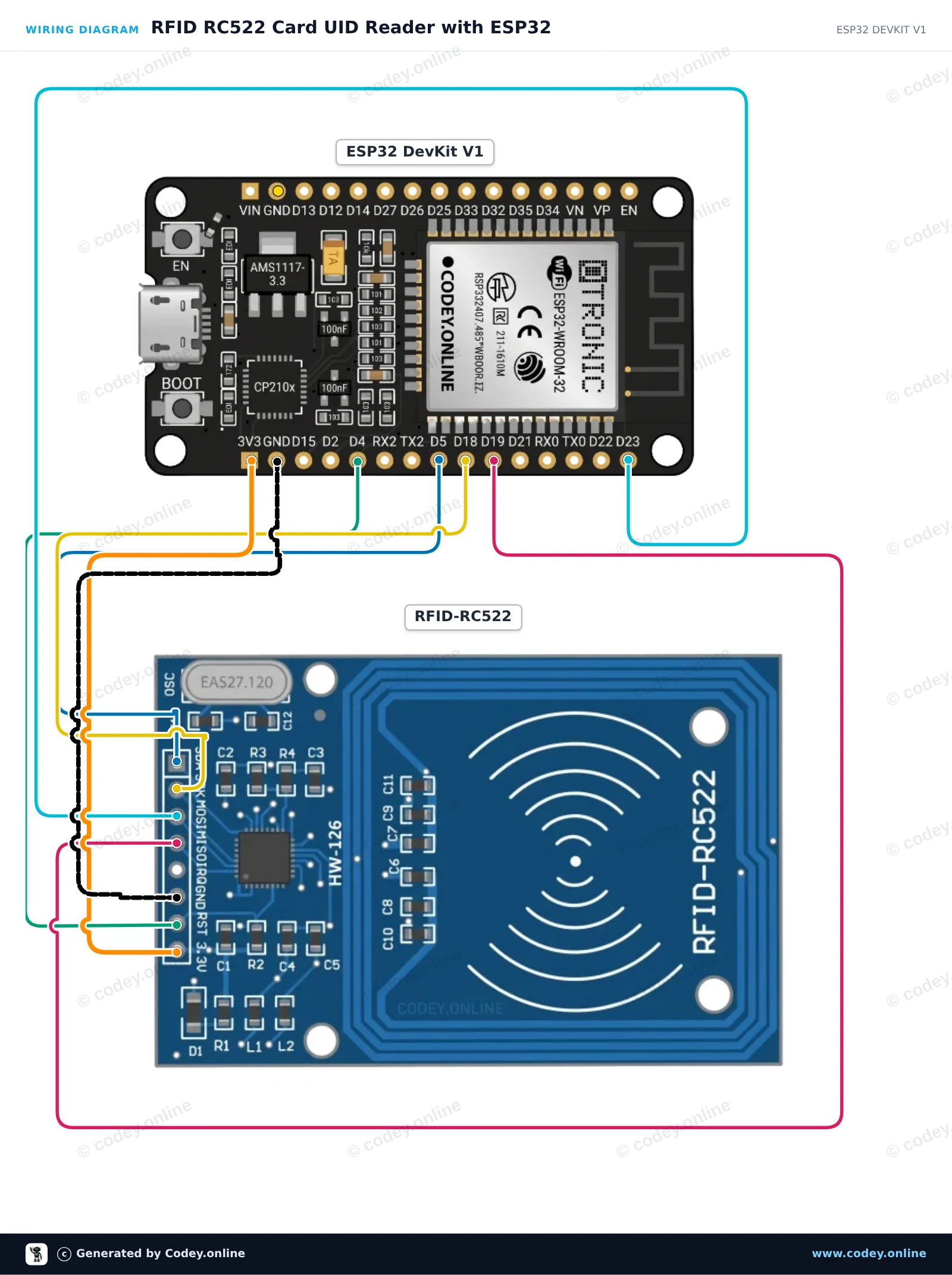

Schema di collegamento: Kit RFID-RC522 NFC MFRC522 S50 Mifare incl. scheda RFID Fudan e Key Tag su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

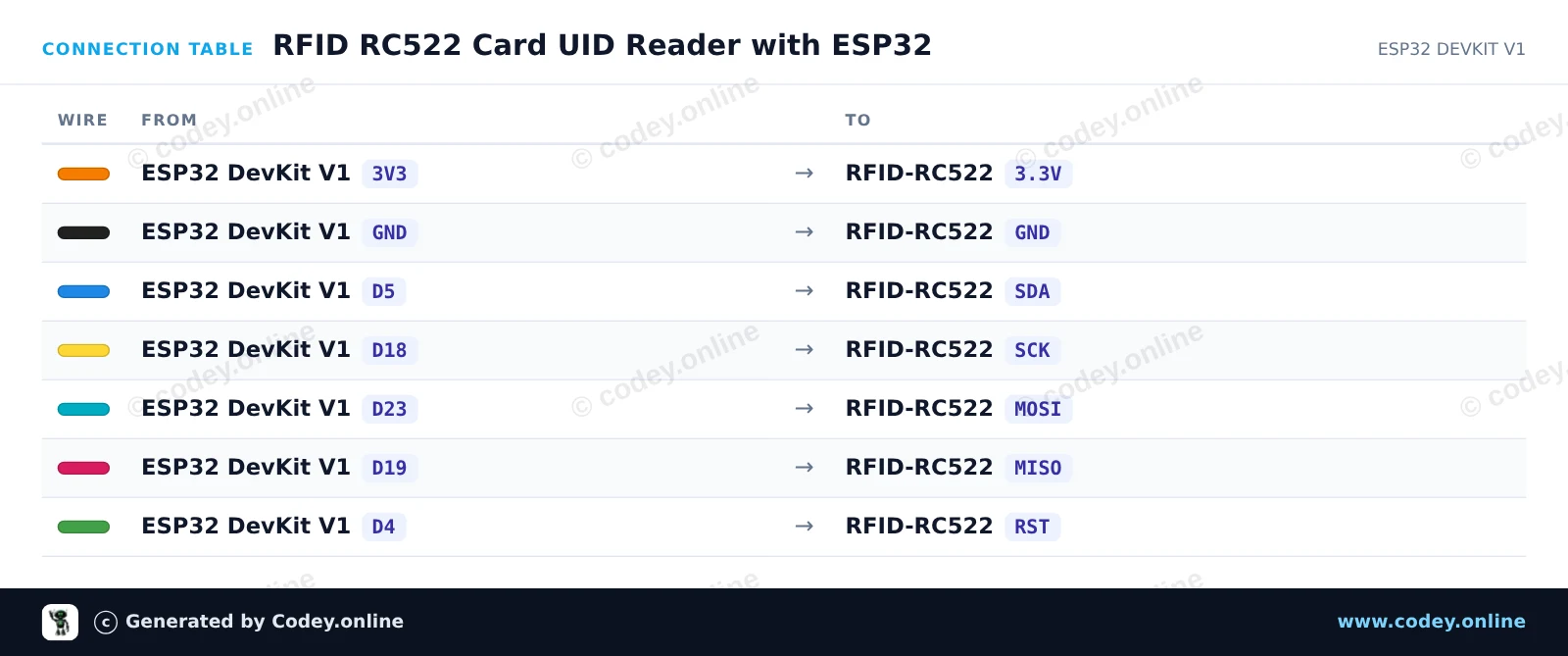

Tabella di collegamento: Kit RFID-RC522 NFC MFRC522 S50 Mifare incl. scheda RFID Fudan e Key Tag su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
RFID_RC522_Card_UID_Reader_with_ESP32.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : RFID RC522 Card UID Reader with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : RFID RC522 Module 13.56MHz
 *  Libraries : MFRC522 1.4.12
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SPI.h>
#include <MFRC522.h>

#define SS_PIN  5
#define RST_PIN 4

MFRC522 rfid(SS_PIN, RST_PIN);

void setup() {
  Serial.begin(115200);
  while (!Serial);

  SPI.begin();     // Initialize SPI bus
  rfid.PCD_Init(); // Initialize MFRC522 reader

  Serial.println("--- RFID RC522 Initialized ---");
  Serial.println("Hold an RFID card or key fob near the reader...");
}

void loop() {
  // Look for new RFID cards
  if (!rfid.PICC_IsNewCardPresent()) {
    return;
  }

  // Select one of the cards
  if (!rfid.PICC_ReadCardSerial()) {
    return;
  }

  // Print Card UID
  Serial.print("Card UID: ");
  for (byte i = 0; i < rfid.uid.size; i++) {
    if (rfid.uid.uidByte[i] < 0x10) {
      Serial.print(" 0");
    } else {
      Serial.print(" ");
    }
    Serial.print(rfid.uid.uidByte[i], HEX);
  }
  Serial.println();

  // Print PICC type
  MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);
  Serial.print("Card Type: ");
  Serial.println(rfid.PICC_GetTypeName(piccType));

  // Halt PICC and stop encryption
  rfid.PICC_HaltA();
  rfid.PCD_StopCrypto1();

  delay(1000);
}

Librerie necessarie: MFRC522 1.4.12

Wiring diagram and example code generated by Codey.online — https://www.codey.online

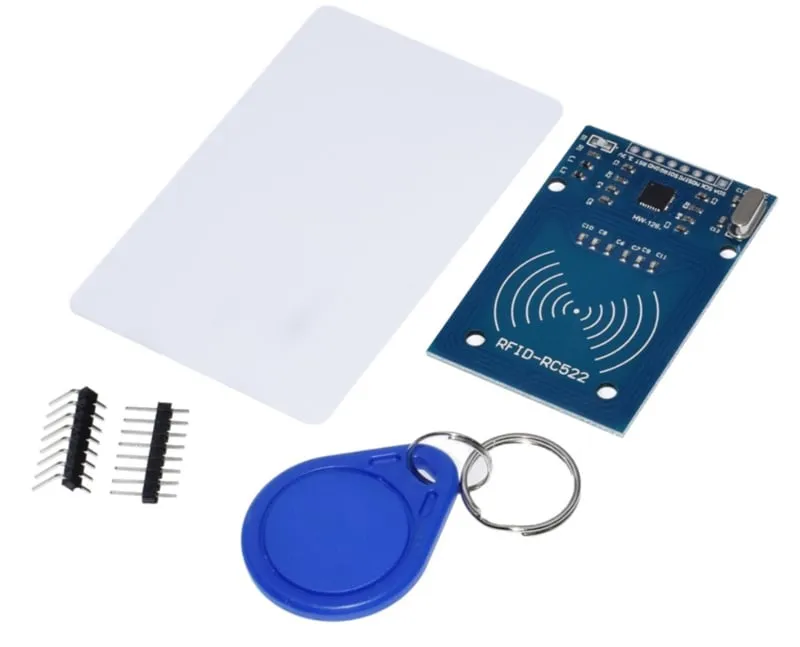

Kit RFID-RC522 NFC MFRC522 S50 Mifare incl. scheda RFID Fudan e Key Tag

Apri una porta con il tuo key tag o key card Puoi realizzarlo tu stesso con questo kit RFID (NFC).

Inclusi S50 Key tag, S50 Key Card, header normali e header a 90 gradi.

vedi qui lo schema di collegamento e il codice di esempio >>>

Frequenza di lavoro: 13.56 MHz
Carte supportate*: Mifare1 S50, Mifare1 S70, Mifare UltraLight, Mifare Pro, Mifare Desfire
Dimensioni: 40mm x 60mm
Tensione: 3.3V DC
Corrente nominale: 13-26mA / DC 3.3V
Corrente idle: 10-13mA / DC 3.3V
Consumo in modalità sleep: <80uA
Corrente di picco: <30mA

Termini di ricerca: rfid, rfid kit, rfid-kit, rfid set, nfc set, nfc kit



Dimensioni
Lunghezza: 6cm
Larghezza: 4cm
Altezza: 0,2cm

  • kit RFID/NFC
  • 3.3V DC
  • 40 x 60 mm
  • 13-26 mA
La riproduzione carica il video da YouTube.

Perché scegliere questo prodotto?

  • Con key tag – Include S50 Key tag.
  • Con key card – Include S50 Key Card.
  • Inclusi header – Header normali e a 90 gradi inclusi.
  • Da realizzare autonomamente – Adatto per costruire autonomamente una soluzione RFID.
Specifiche
Dimensioni40 mm x 60 mm
Larghezza4cm
Lunghezza6 cm
Altezza0,2 cm
Corrente nominale13-26 mA
Frequenza di lavoro13.56 MHz
Carte supportateMifare1 S50, Mifare1 S70, Mifare UltraLight, Mifare Pro, Mifare Desfire
Corrente a riposo10-13 mA

Nella confezione

  • kit RFID (NFC)
  • portachiavi S50
  • carta S50
  • header standard
  • header a 90 gradi
