Schema di collegamento ed esempio di codice

Ecco come collegare il Microfono omnidirezionale INMP441 MEMS 3.3V a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Microfono I2S INMP441 con Arduino Uno

Questo progetto collega un microfono omnidirezionale digitale I2S INMP441 a un Arduino Uno. L'Uno genera in software i segnali I2S bit clock (SCK) e word select (WS) per leggere campioni audio a 24-bit dalla linea SD. Apri il Monitor Seriale o il Serial Plotter a 115200 baud per vedere i livelli sonori variare in tempo reale.

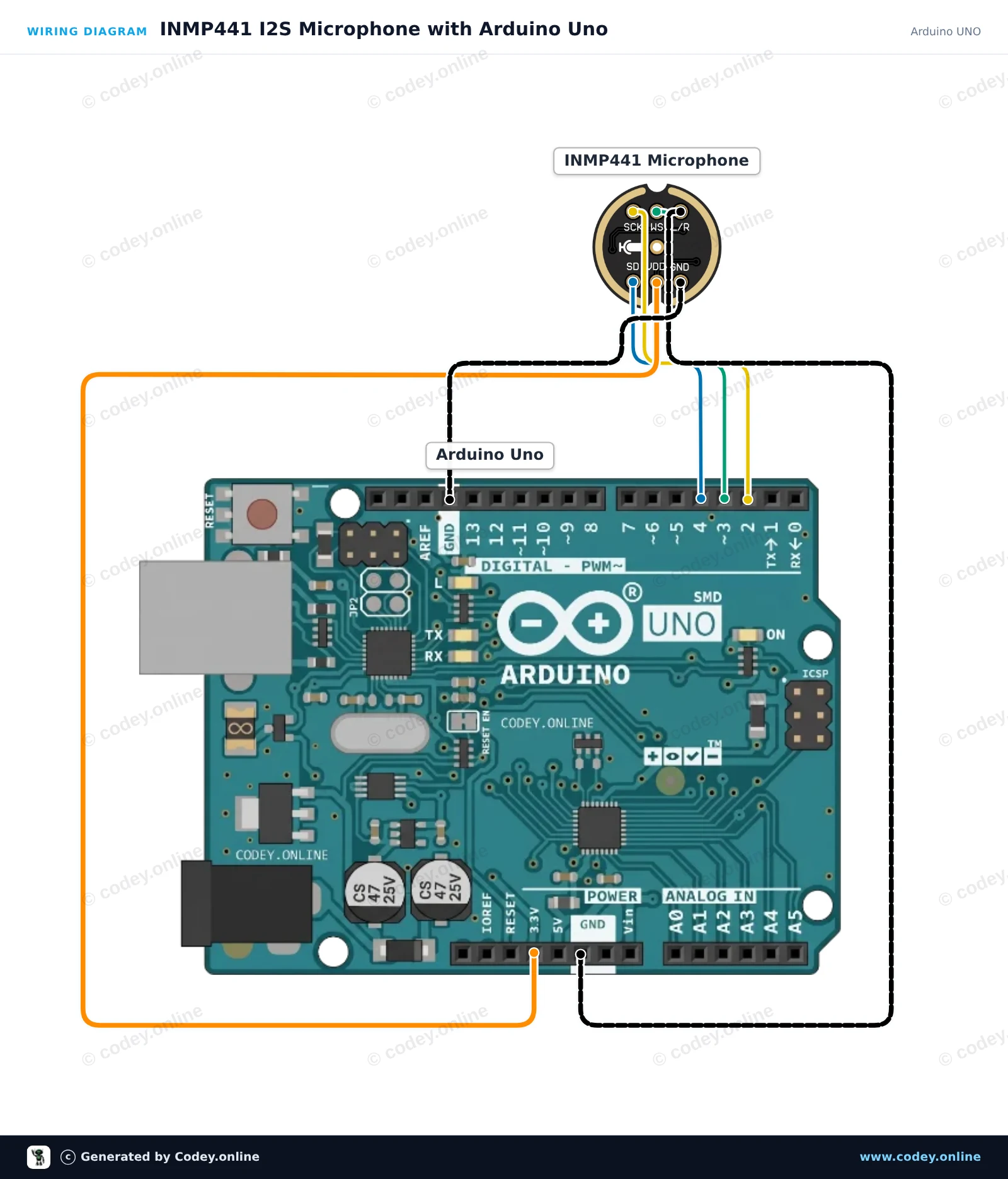

Schema di collegamento: Microfono omnidirezionale INMP441 MEMS 3.3V su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

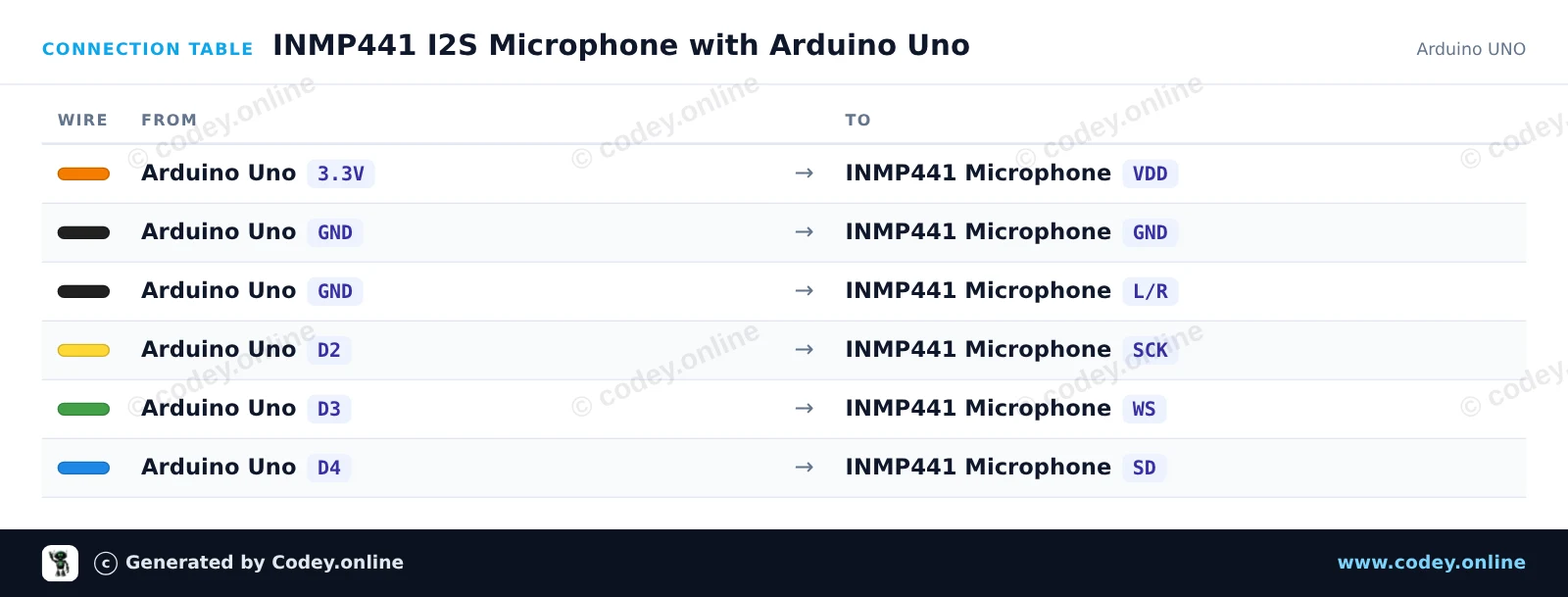

Tabella di collegamento: Microfono omnidirezionale INMP441 MEMS 3.3V su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
INMP441_I2S_Microphone_with_Arduino_Uno.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : INMP441 I2S Microphone with Arduino Uno
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : INMP441 microphone
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// INMP441 I2S Microphone demonstration on Arduino Uno

const int PIN_SCK = 2; // Serial Clock (SCK)
const int PIN_WS  = 3; // Word Select / LRCLK (WS)
const int PIN_SD  = 4; // Serial Data (SD)

void setup() {
  Serial.begin(115200);

  pinMode(PIN_SCK, OUTPUT);
  pinMode(PIN_WS, OUTPUT);
  pinMode(PIN_SD, INPUT);

  digitalWrite(PIN_SCK, LOW);
  digitalWrite(PIN_WS, LOW);

  Serial.println(F("INMP441 Microphone Demo Initialized."));
  Serial.println(F("Speak or make noise near the microphone."));
}

// Bit-bang 32 clock pulses per channel and sample 24-bit audio
int32_t readI2SSample() {
  int32_t sample = 0;

  // Select Left Channel
  digitalWrite(PIN_WS, LOW);

  // I2S standard has 1-bit delay before MSB
  for (int bit = 0; bit < 32; bit++) {
    digitalWrite(PIN_SCK, HIGH);
    digitalWrite(PIN_SCK, LOW);

    if (bit > 0 && bit <= 24) {
      sample = (sample << 1) | digitalRead(PIN_SD);
    }
  }

  // Select Right Channel to complete stereo frame
  digitalWrite(PIN_WS, HIGH);
  for (int bit = 0; bit < 32; bit++) {
    digitalWrite(PIN_SCK, HIGH);
    digitalWrite(PIN_SCK, LOW);
  }

  // Sign-extend 24-bit to 32-bit signed integer
  if (sample & 0x00800000) {
    sample |= 0xFF000000;
  }

  return sample;
}

void loop() {
  int32_t rawSample = readI2SSample();
  int32_t magnitude = abs(rawSample);

  Serial.print(F("Raw: "));
  Serial.print(rawSample);
  Serial.print(F("\tMagnitude: "));
  Serial.println(magnitude);

  delay(20);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Misuratore del livello sonoro INMP441 I2S

Legge l’audio digitale dal microfono I2S omnidirezionale INMP441 e calcola i livelli di volume in tempo reale. Apri il Serial Monitor o il Serial Plotter a 115200 baud per visualizzare il rumore ambientale e l’ampiezza della voce.

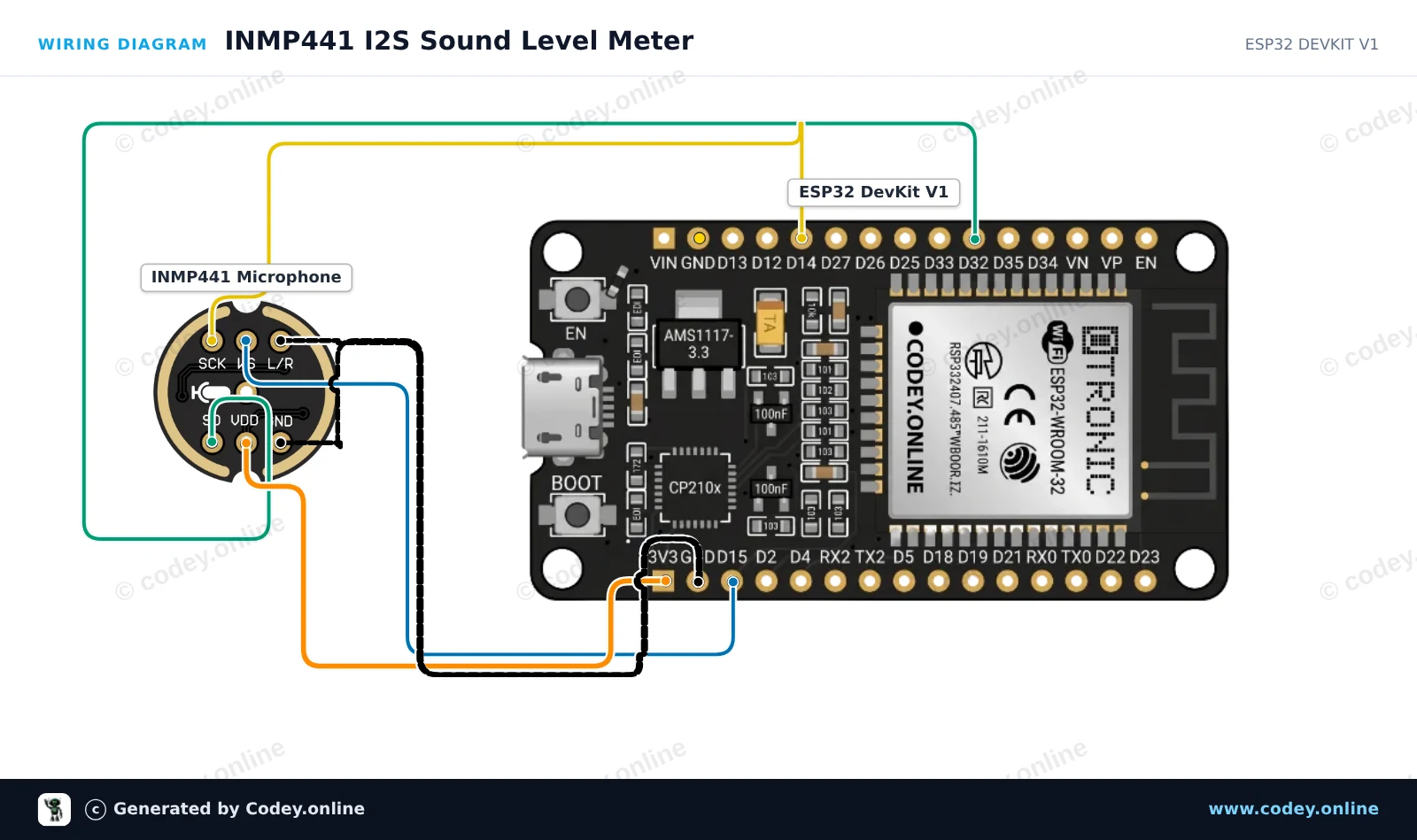

Schema di collegamento: Microfono omnidirezionale INMP441 MEMS 3.3V su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

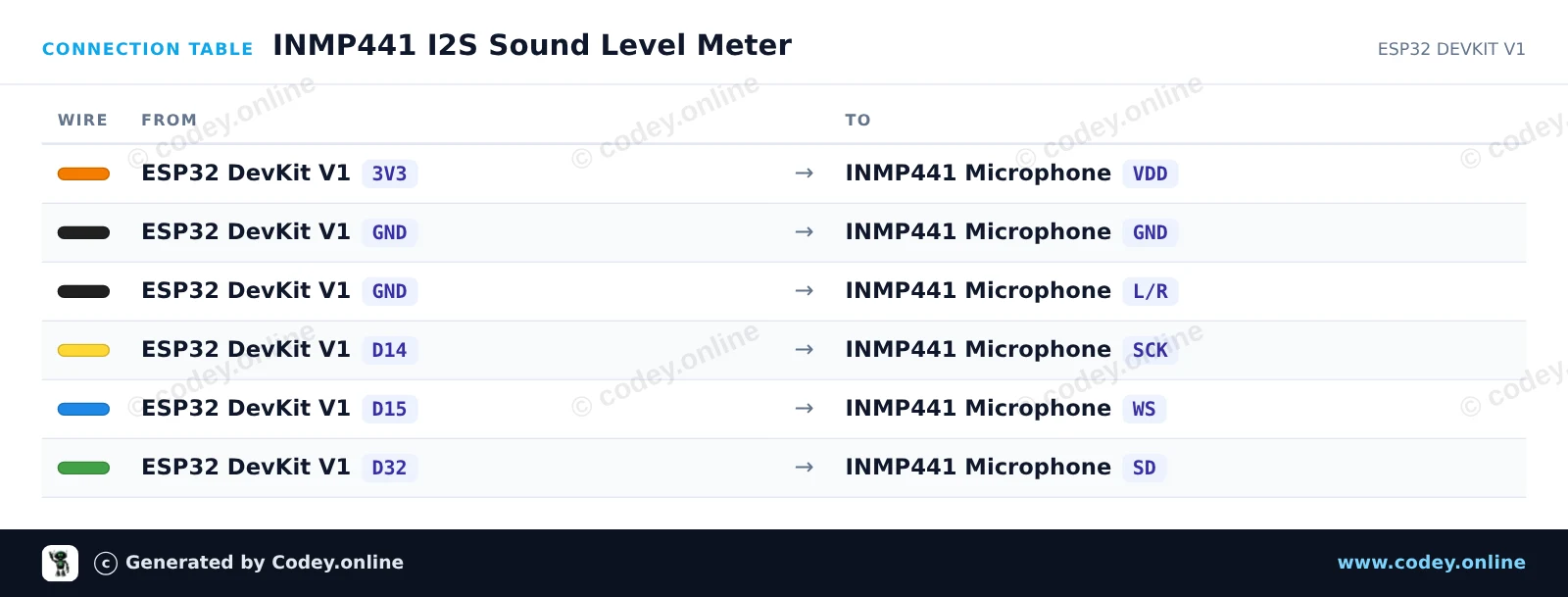

Tabella di collegamento: Microfono omnidirezionale INMP441 MEMS 3.3V su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
INMP441_I2S_Sound_Level_Meter.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : INMP441 I2S Sound Level Meter
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : INMP441 microphone
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <driver/i2s.h>

#define I2S_WS   15
#define I2S_SD   32
#define I2S_SCK  14
#define I2S_PORT I2S_NUM_0
#define BUFFER_LEN 64

int32_t samples[BUFFER_LEN];

void setup() {
  Serial.begin(115200);

  const i2s_config_t i2s_config = {
    .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_RX),
    .sample_rate = 16000,
    .bits_per_sample = I2S_BITS_PER_SAMPLE_32BIT,
    .channel_format = I2S_CHANNEL_FMT_ONLY_LEFT,
    .communication_format = i2s_comm_format_t(I2S_COMM_FORMAT_STAND_I2S),
    .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
    .dma_buf_count = 4,
    .dma_buf_len = BUFFER_LEN,
    .use_apll = false
  };

  const i2s_pin_config_t pin_config = {
    .bck_io_num = I2S_SCK,
    .ws_io_num = I2S_WS,
    .data_out_num = I2S_PIN_NO_CHANGE,
    .data_in_num = I2S_SD
  };

  i2s_driver_install(I2S_PORT, &i2s_config, 0, NULL);
  i2s_set_pin(I2S_PORT, &pin_config);
}

void loop() {
  size_t bytes_read = 0;
  i2s_read(I2S_PORT, &samples, sizeof(samples), &bytes_read, portMAX_DELAY);

  int samples_read = bytes_read / sizeof(int32_t);
  int64_t sum = 0;

  for (int i = 0; i < samples_read; i++) {
    int32_t sample = samples[i] >> 14;
    sum += abs(sample);
  }

  if (samples_read > 0) {
    int32_t sound_level = sum / samples_read;
    Serial.print("SoundLevel:");
    Serial.println(sound_level);
  }

  delay(20);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

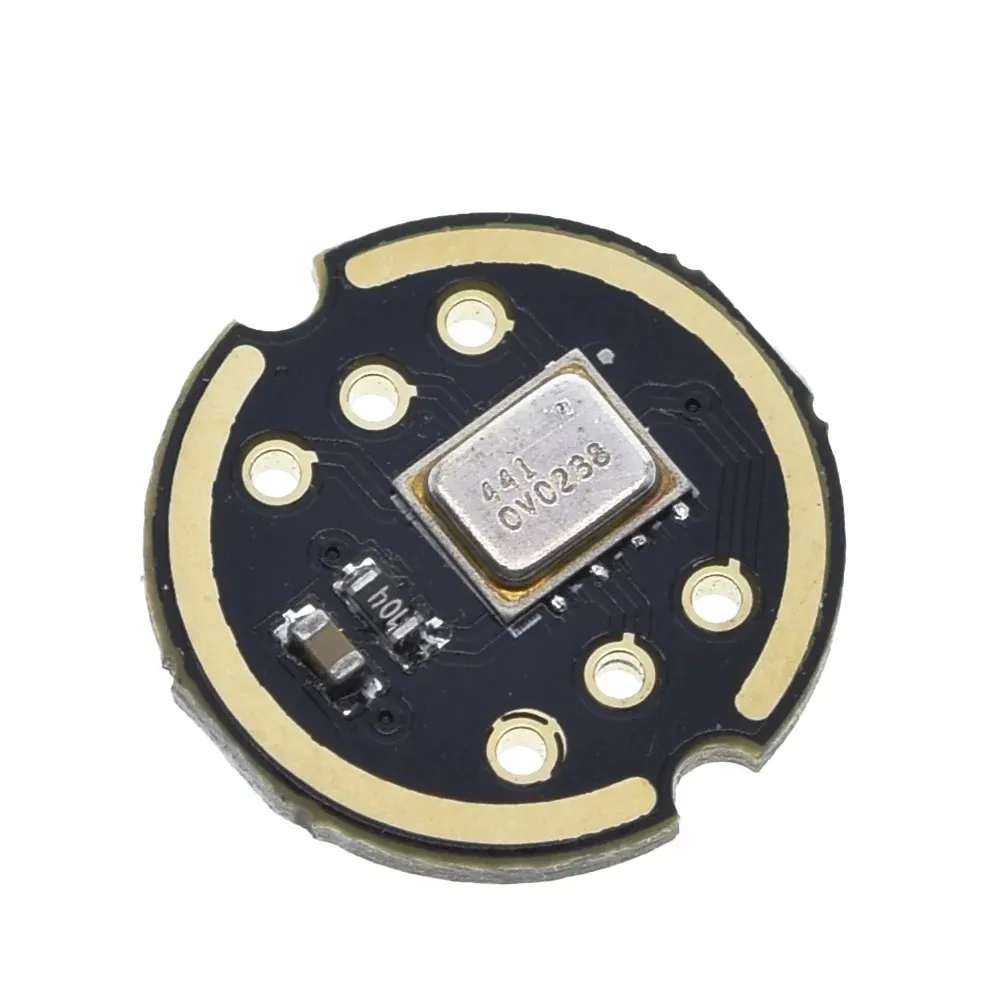

Microfono omnidirezionale INMP441 MEMS 3.3V

Arricchisci i tuoi progetti tecnologici con il nostro avanzato modulo microfono MEMS omnidirezionale, dotato del chip INMP441. Questo modulo è progettato per offrire prestazioni audio di alta qualità, compatibile con un'ampia gamma di microcontrollori e schede di sviluppo che funzionano a 3.3V, come ESP8266, ESP32 e persino Raspberry Pi. Ciò lo rende una scelta versatile per applicazioni che vanno dai dispositivi intelligenti e dall'analisi del suono ai progetti artistici interattivi.

Specifiche tecniche:

  • Tensione di alimentazione: 1.8-3.3V DC, perfetta per l'integrazione con la maggior parte delle schede di sviluppo a bassa tensione.
  • Tensione del segnale: 1.8-3.3V, garantisce una collaborazione senza interruzioni con la piattaforma scelta.
  • Consumo di corrente: Circa 1.4mA, ideale per progetti in cui l'efficienza energetica è importante.
  • Chip: L'INMP441 garantisce registrazioni audio chiare e precise.
  • Gamma di frequenza: 60-15,000Hz, cattura un'ampia gamma di suoni.
  • Sensibilità: Circa -26dBFS, per la registrazione del suono con alta precisione.
  • Comunicazione: L'interfaccia I2S offre un'uscita digitale diretta, rendendo il modulo facile da integrare con una varietà di hardware.
  • Dimensioni PCB: Compatto con 14 x 14mm, progettato per un impiego flessibile.

Pinout:

  • SD: Segnale dati I2S per una registrazione audio di qualità.
  • VDD: Tensione di alimentazione, facile da collegare al tuo progetto.
  • GND: Massa/negativo, essenziale per prestazioni stabili.
  • L/R: Selezione tra canale sinistro e destro offre flessibilità nelle configurazioni stereo.
  • WS: Selezione parola I2S, cruciale per la sincronizzazione audio.
  • SCK: Segnale di clock I2S, supporta una trasmissione dati precisa.

Contenuto della confezione:

  • 1x modulo microfono MEMS INMP441
  • 1x set di header maschio per montaggio diretto.

Questo modulo microfono non è adatto solo a hobbisti e maker, ma anche a professionisti alla ricerca di una soluzione affidabile per progetti audio avanzati. Supporta un'ampia gamma di applicazioni ed è compatibile con piattaforme di sviluppo popolari come ESP8266, ESP32 e Raspberry Pi, rendendolo una scelta eccellente per chiunque voglia arricchire i propri progetti con audio di alta qualità.

Questo modulo microfono MEMS omnidirezionale con chip INMP441 è adatto a un'ampia gamma di applicazioni, tra cui:

  • Dispositivi intelligenti: Integrazione in smart speaker, sistemi di sicurezza e altri dispositivi IoT per il controllo e il riconoscimento vocale.
  • Rilevamento e analisi del suono: Uso in progetti per il monitoraggio dei livelli sonori, l'analisi dei dati acustici o il monitoraggio ambientale.
  • Installazioni interattive: Impiego in installazioni artistiche o progetti educativi in cui l'interazione tramite suono è centrale.
  • Robotica: Per consentire interazioni uditive tra robot e ambiente o utenti.
  • Registrazione audio: Ideale per registrazioni sonore di qualità in dispositivi compatti.
  • Interfacce utente vocali (VUI): Implementazione in dispositivi che supportano interfacce utente controllate dalla voce, simili ad assistenti come Google Assistant o Alexa.
  • chip INMP441
  • sistemi 3.3V
  • interfaccia I2S
  • selezione stereo

Perché scegliere questo prodotto?

  • Ampia compatibilità – Funziona con microcontrollori e schede di sviluppo da 3,3V.
  • Audio di alta qualità – Progettato per registrazioni chiare e precise.
  • Consumo energetico ridotto – Consuma circa 1,4 mA.
  • Impiego flessibile – Adatto per dispositivi intelligenti e analisi del suono.
  • Header inclusi – Set di pin maschio per il montaggio diretto.
Specifiche
InterfacciaI2S
Dimensioni PCBCompatto con 14 x 14mm, progettato per un impiego flessibile
Adatto perESP8266, ESP32, Raspberry Pi
Tensione di alimentazione1.8-3.3V DC, perfetto per l'integrazione con la maggior parte delle schede di sviluppo a bassa tensione
Consumo di correnteCirca 1.4mA, ideale per progetti in cui il risparmio energetico è importante
ChipL'INMP441 garantisce registrazioni audio chiare e precise
Gamma di frequenza60-15,000Hz, cattura un'ampia gamma di suoni
Tensione del segnale1.8-3.3V, garantisce un'integrazione senza soluzione di continuità con la piattaforma scelta
SensibilitàCirca -26dBFS, per la cattura del suono ad alta precisione
SDSegnale dati I2S per una registrazione audio di qualità
VDDTensione di alimentazione, facile da collegare al tuo progetto
GNDMassa/min, essenziale per prestazioni stabili
WSSelezione parola I2S, cruciale per la sincronizzazione audio
SCKSegnale di clock I2S, supporta una trasmissione dati precisa
Registrazione audioIdeale per registrazioni audio di qualità in dispositivi compatti

Nella confezione

  • modulo microfono MEMS INMP441
  • set di header maschi
