Schema di collegamento ed esempio di codice

Ecco come collegare il DAC I2S con amplificatore da 3W - MAX98357A a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Demo amplificatore I2S MAX98357A

Questo progetto mostra l'amplificatore I2S MAX98357A collegato a un Arduino Uno e a un altoparlante da 3W. Poiché l'Arduino Uno basato su AVR non dispone di una periferica I2S nativa, lo sketch dimostra il cablaggio dell'interfaccia commutando i pin di controllo e dati e inviando messaggi di stato al Serial Monitor a 115200 baud.

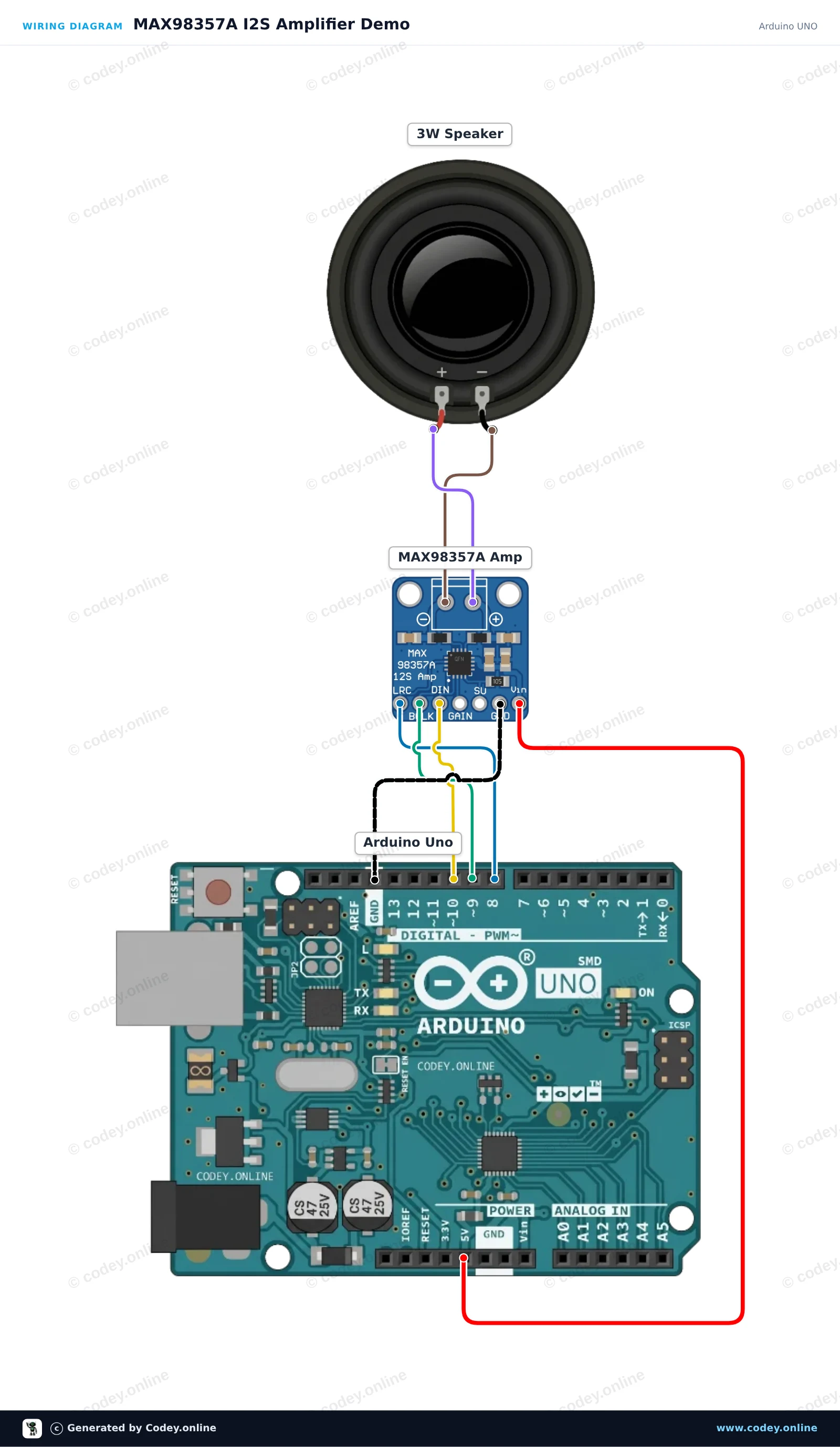

Schema di collegamento: DAC I2S con amplificatore da 3W - MAX98357A su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

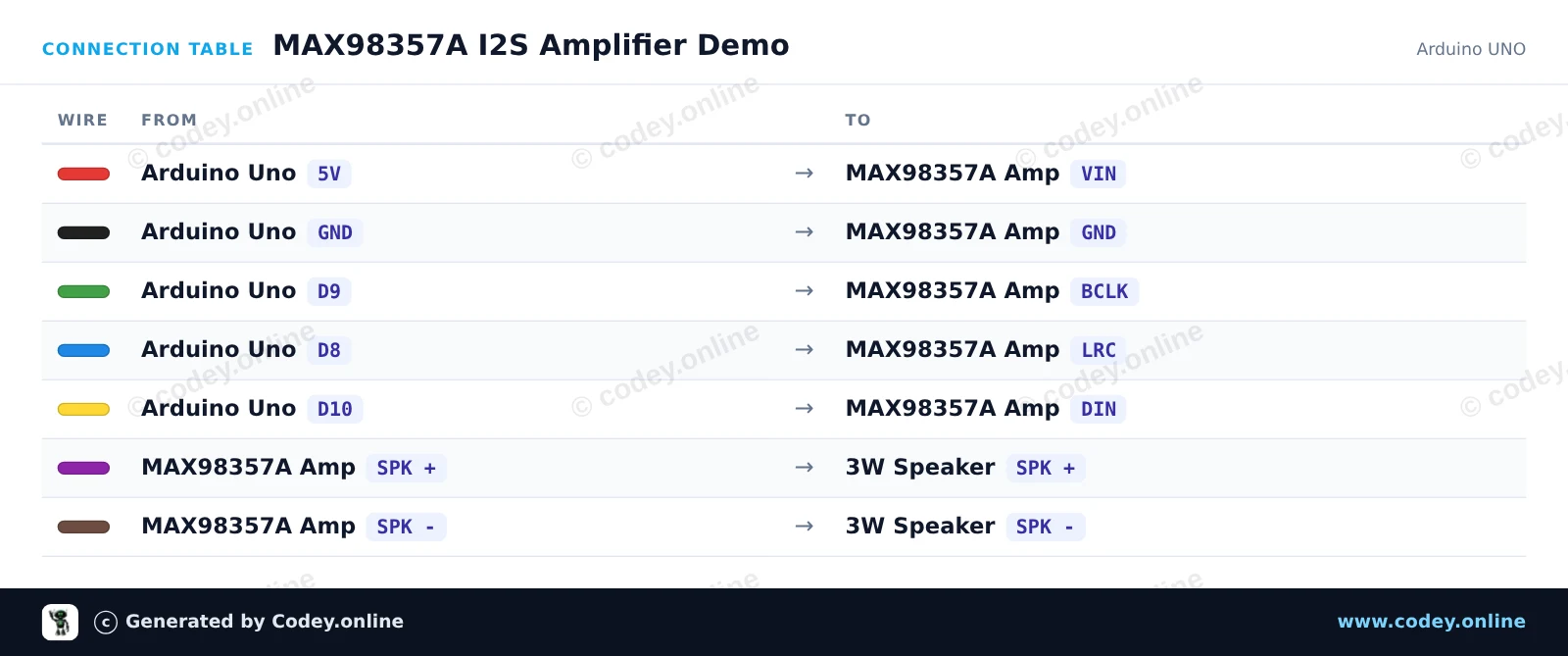

Tabella di collegamento: DAC I2S con amplificatore da 3W - MAX98357A su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
MAX98357A_I2S_Amplifier_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : MAX98357A I2S Amplifier Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 3W amplifier MAX98357A I2S DAC
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// MAX98357A I2S Amplifier wiring and basic test sketch
// Note: AVR Arduino Uno does not have hardware I2S.
// This sketch verifies pin connections and demonstrates signal pulsing.

const uint8_t PIN_BCLK = 9;
const uint8_t PIN_LRC  = 8;
const uint8_t PIN_DIN  = 10;

const unsigned int toneHz = 440;
const unsigned long toneOnMs = 1000;
const unsigned long toneOffMs = 500;

void outputPulse(unsigned long durationMs, unsigned int frequencyHz) {
  unsigned long start = millis();
  unsigned long halfPeriodUs = 500000UL / frequencyHz;

  while (millis() - start < durationMs) {
    digitalWrite(PIN_DIN, HIGH);
    delayMicroseconds(halfPeriodUs);
    digitalWrite(PIN_DIN, LOW);
    delayMicroseconds(halfPeriodUs);
  }
}

void setup() {
  pinMode(PIN_BCLK, OUTPUT);
  pinMode(PIN_LRC, OUTPUT);
  pinMode(PIN_DIN, OUTPUT);

  digitalWrite(PIN_BCLK, LOW);
  digitalWrite(PIN_LRC, LOW);
  digitalWrite(PIN_DIN, LOW);

  Serial.begin(115200);
  Serial.println(F("MAX98357A Amplifier Test"));
  Serial.println(F("Pins initialized: BCLK=9, LRC=8, DIN=10"));
}

void loop() {
  Serial.println(F("Signal ON (440 Hz pulse)"));
  outputPulse(toneOnMs, toneHz);

  Serial.println(F("Signal OFF"));
  digitalWrite(PIN_DIN, LOW);
  delay(toneOffMs);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Generatore di toni audio I2S ESP32 con MAX98357A

Questo progetto riproduce toni audio alternati tramite un altoparlante da 3W usando l’amplificatore audio digitale I2S MAX98357A. L’ESP32 sintetizza audio PCM a 16-bit in tempo reale e lo invia tramite il bus I2S direttamente all’amplificatore DAC.

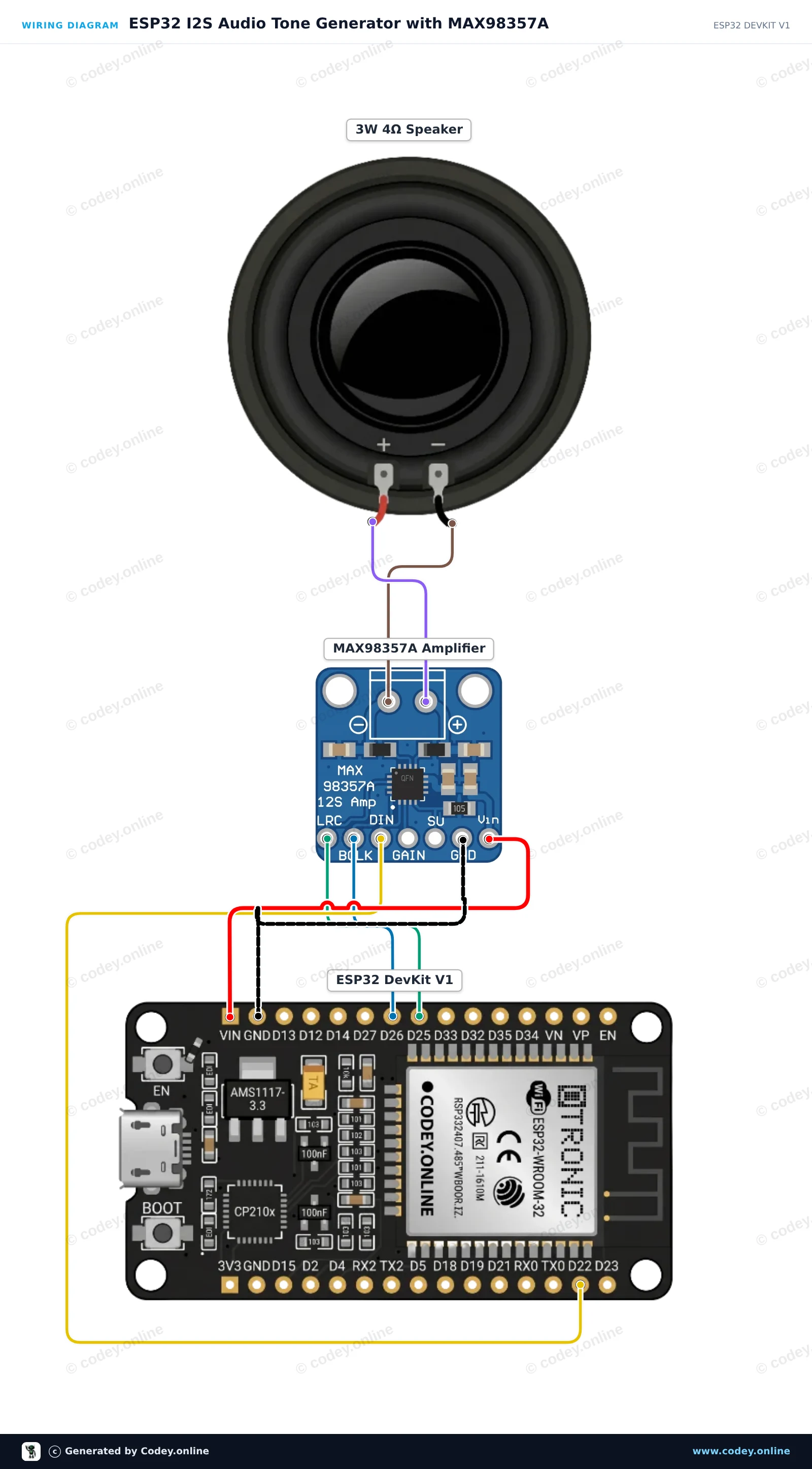

Schema di collegamento: DAC I2S con amplificatore da 3W - MAX98357A su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

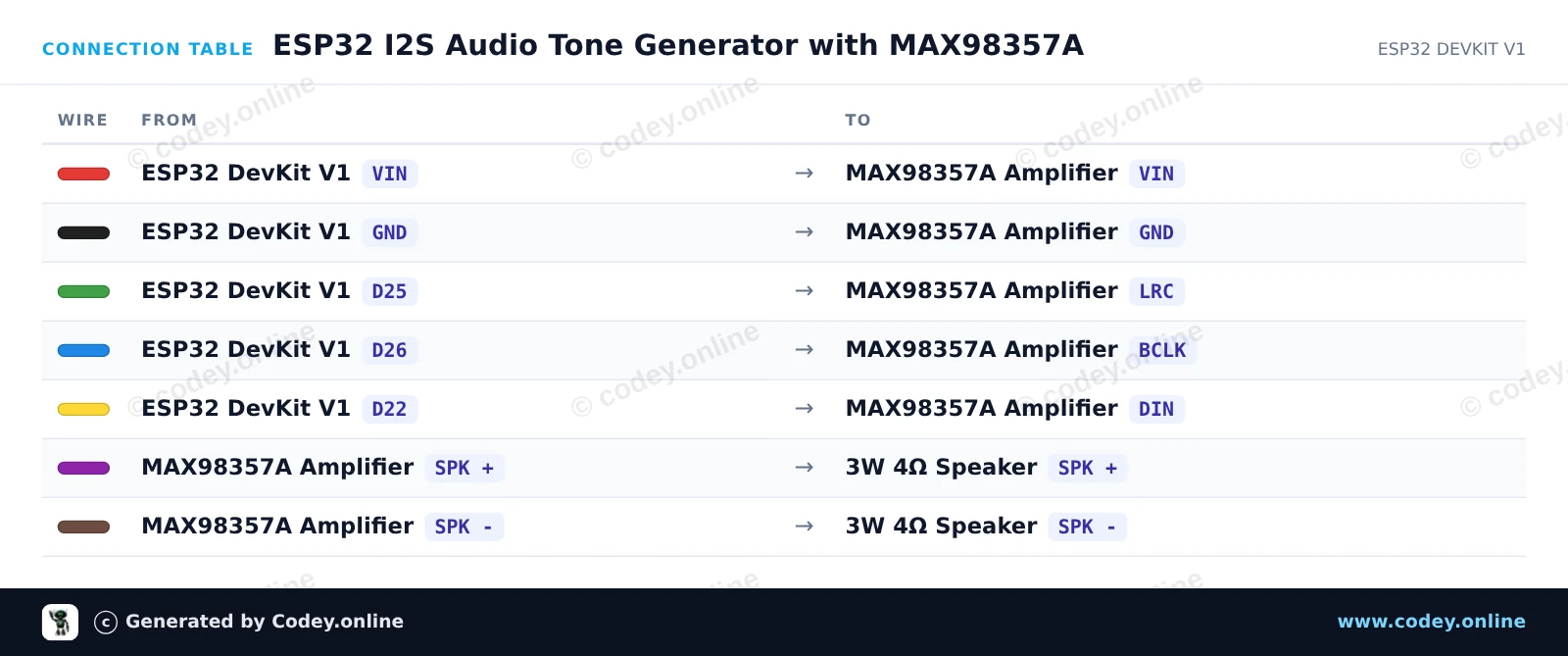

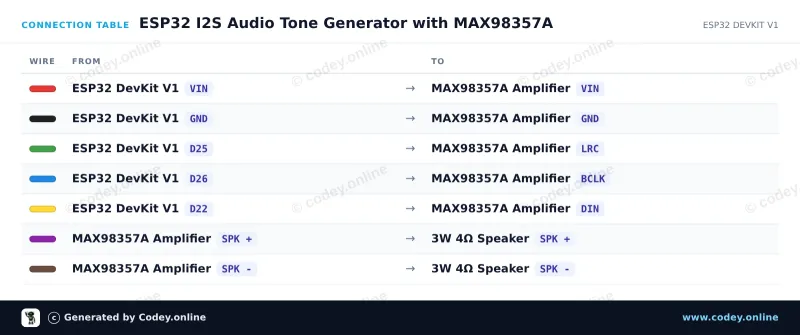

Tabella di collegamento: DAC I2S con amplificatore da 3W - MAX98357A su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
ESP32_I2S_Audio_Tone_Generator_with_MAX9.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 I2S Audio Tone Generator with MAX98357A
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 3W amplifier MAX98357A I2S DAC
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Arduino.h>
#include "driver/i2s.h"
#include <math.h>

#define I2S_BCLK 26
#define I2S_LRC  25
#define I2S_DIN  22

#define SAMPLE_RATE 44100

void setup() {
  Serial.begin(115200);

  i2s_config_t i2s_config = {
    .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_TX),
    .sample_rate = SAMPLE_RATE,
    .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
    .channel_format = I2S_CHANNEL_FMT_RIGHT_LEFT,
    .communication_format = I2S_COMM_FORMAT_STAND_I2S,
    .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
    .dma_buf_count = 8,
    .dma_buf_len = 64,
    .use_apll = false,
    .tx_desc_auto_clear = true
  };

  i2s_pin_config_t pin_config = {
    .bck_io_num = I2S_BCLK,
    .ws_io_num = I2S_LRC,
    .data_out_num = I2S_DIN,
    .data_in_num = I2S_PIN_NO_CHANGE
  };

  i2s_driver_install(I2S_NUM_0, &i2s_config, 0, NULL);
  i2s_set_pin(I2S_NUM_0, &pin_config);

  Serial.println("MAX98357A I2S Tone Generator Ready!");
}

void playTone(float freq, int durationMs) {
  int totalSamples = (SAMPLE_RATE * durationMs) / 1000;
  size_t bytesWritten;
  int16_t buffer[128];

  float phaseStep = 2.0 * PI * freq / SAMPLE_RATE;
  float phase = 0.0;

  int samplesRemaining = totalSamples;
  while (samplesRemaining > 0) {
    int toWrite = min(64, samplesRemaining);
    for (int i = 0; i < toWrite; i++) {
      int16_t sample = (int16_t)(sin(phase) * 6000.0);
      buffer[i * 2] = sample;     // Left channel
      buffer[i * 2 + 1] = sample; // Right channel
      phase += phaseStep;
      if (phase >= 2.0 * PI) phase -= 2.0 * PI;
    }
    i2s_write(I2S_NUM_0, buffer, toWrite * sizeof(int16_t) * 2, &bytesWritten, portMAX_DELAY);
    samplesRemaining -= toWrite;
  }
}

void loop() {
  Serial.println("Playing 440 Hz (A4)...");
  playTone(440.0, 400);
  delay(100);

  Serial.println("Playing 880 Hz (A5)...");
  playTone(880.0, 400);
  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

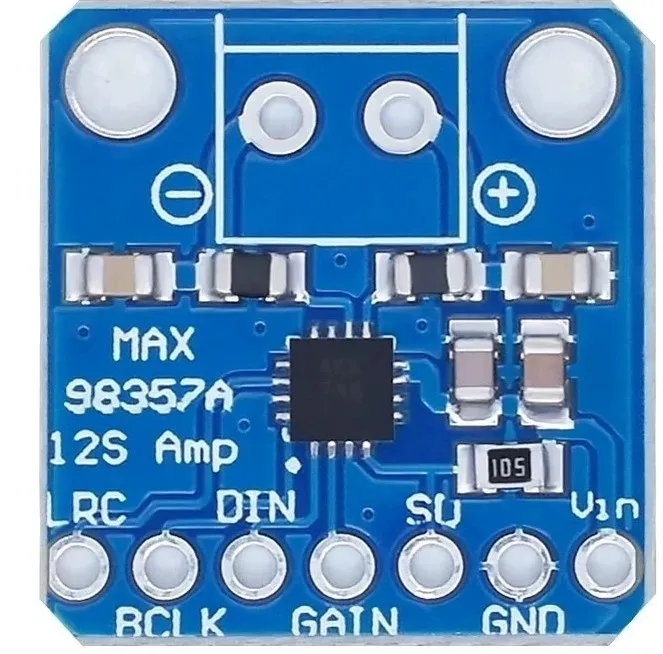

DAC I2S con amplificatore da 3W - MAX98357A

Se stai cercando un modo facile e conveniente per amplificare i tuoi file audio digitali, allora il MAX98357 I2S Amp Breakout fa per te. Prende l'ingresso audio digitale I2S standard e non solo lo decodifica in analogico, ma lo amplifica anche direttamente verso un altoparlante. Perfetto per aggiungere un suono amplificato compatto, combina 2 breakout (I2S DAC + Amp) in uno.

Cos'è I2S?

I2S è un protocollo audio digitale utilizzato sulle schede di sviluppo per trasferire i dati audio. Molti chip e processori avanzati gestiscono tutti i segnali audio in formato I2S digitale. Per inserire o estrarre i dati si usano tre o quattro pin (data in, data out, bit clock e left-right channel select). Di solito, per i dispositivi audio c'è un chip DAC che gestisce I2S e lo converte in analogico per pilotare una cuffia.

Questo piccolo amplificatore mono è sorprendentemente potente: può fornire 3.2 watt di potenza a un altoparlante con impedenza di 4 ohm (con alimentazione a 5V e 10% THD). Nel chip in miniatura è presente un controller di classe D, che funziona con una tensione di alimentazione di 2.7V-5.5VDC. Poiché l'amplificatore è di classe D, è estremamente efficiente, il che lo rende perfetto per progetti portatili e alimentati a batteria. Ha protezione termica e contro le sovracorrenti integrate, ma abbiamo notato a malapena che si scaldasse.

L'ingresso audio è standard I2S, puoi usare dati logici a 3.3V o 5V. Le uscite sono "Bridge Tied" - ciò significa che sono collegate direttamente alle uscite, senza collegamento a massa. L'uscita è un'onda quadra PWM a ~300KHz che viene poi 'mediata' dalla bobina dell'altoparlante - le alte frequenze non vengono udite. Tutto ciò significa che non puoi collegare l'uscita a un altro amplificatore, deve pilotare direttamente gli altoparlanti.

C'è un pin Gain che può essere regolato per modificare il guadagno. Di default l'amplificatore fornisce 9 dB di guadagno. Collegando una resistenza pull-up o pull-down, oppure cablandolo direttamente, il pin Gain può essere impostato a 3 dB, 6 dB, 9 dB, 12 dB o 15 dB.

Il pin ShutDown/Mode può essere usato per mettere il chip in modalità sleep o per impostare quale canale audio I2S viene inviato all'altoparlante. Di default l'amplificatore emette un mix stereo (L+R)/2 verso l'uscita mono. Aggiungendo una resistenza, puoi modificarlo per ottenere solo l'uscita sinistra o solo quella destra.



Specifiche:

  • Potenza di uscita: 3.2W a 4Ω, 10% THD, 1.8W a 8Ω, 10% THD, con alimentazione a 5V
  • PSRR: 77 dB tip. a 1 kHz
  • Frequenze di campionamento I2S da 8 kHz a 96 kHz
  • Nessun MCLK richiesto
  • Riduzione Click + Pop
  • Cinque guadagni selezionabili tramite pin: 3 dB, 6 dB, 9 dB, 12 dB, 15 dB
  • Protezione di spegnimento termico
  • Fornito con 7 pin header e 2 terminali a vite



  • I2S DAC
  • Uscita mono
  • Guadagno regolabile
  • Classe D

Perché scegliere questo prodotto?

  • Due funzioni insieme – DAC I2S e amplificatore in uno
  • Direttamente all'altoparlante – Pilota direttamente l'altoparlante
  • Guadagno regolabile – Scelta da 3 dB a 15 dB
  • Design efficiente – Adatto a progetti portatili
  • Uso protetto – Protezione termica e da sovracorrente
Specifiche
Tensione di alimentazione2.7V-5.5VDC
Potenza di uscita3.2W a 4Ω, 10% THD, 1.8W a 8Ω, 10% THD, con alimentazione a 5V
PSRR77 dB tip. a 1 kHz
Cinque guadagni selezionabili tramite pin3 dB, 6 dB, 9 dB, 12 dB, 15 dB
Frequenze di campionamento I2S8 kHz a 96 kHz

Nella confezione

  • I2S DAC con amplificatore da 3W - MAX98357A
  • 7 × pin header
  • 2 × morsetti a vite
