Modulo di isolamento optoisolatore a 4 canali con PC817X per circuiti che richiedono separazione del segnale.
SKU: OT3262 Numero articolo: AA639 EAN: 8720618231475 Ubicazione: F02.05
Alternativa
Modulo relè 5v Low con optocoupler
€ 2,20
Vedi questa alternativa

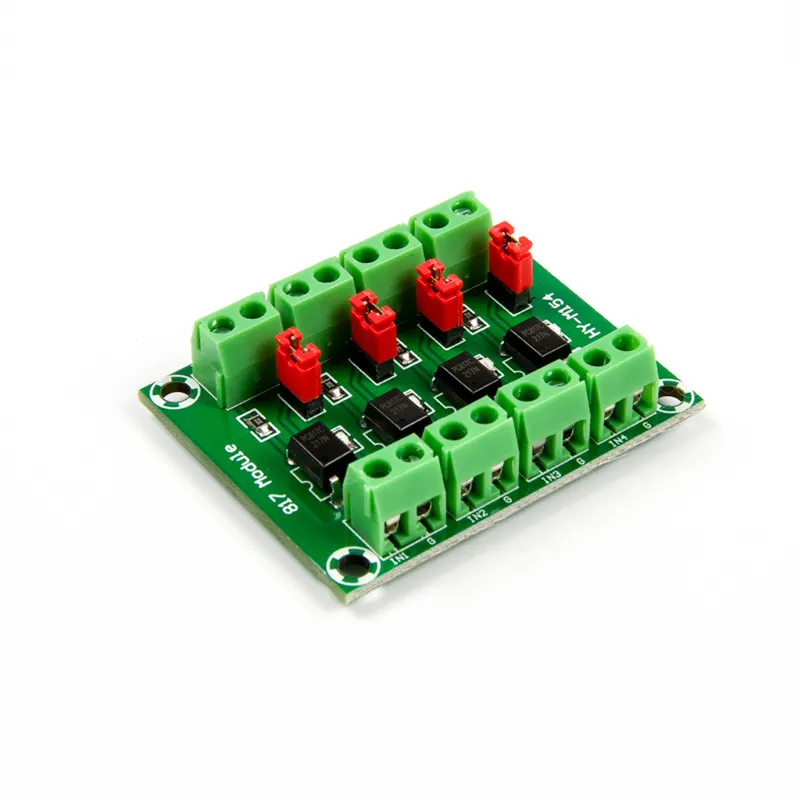

Questa scheda Optocoupler è dotata di 4 optocoupler PC817X. Per una spiegazione di come funzionano esattamente gli optocoupler, vi consigliamo di guardare il video di questo prodotto (in inglese).
Con il jumper i piani min/GND vengono collegati tra loro per un Common Ground. Per ottenere un isolamento completo, il jumper deve quindi essere rimosso.

Tensione ingresso (IN1-IN4): 3.6-24V
Tensione uscita (V1-V4): 3.6-30V
Potenza massima per uscita: 150mW
Frequenza massima di commutazione: 4kHz
Corrente max. di uscita: 10mA
Scarica qui la scheda tecnica dell'optocoupler PC817X
Dimensioni
Lunghezza: 4,71cm
Larghezza: 3,8cm
Altezza: 1,2cm
| Dimensioni | 4,71 x 3,8 x 1,2 cm |
|---|---|
| Potenza | 150mW |
| Tensione di ingresso | 3.6-24V |
| Tensione di uscita | 3.6-30V |
| Frequenza | 4kHz |
| Corrente di uscita | 10mA |
