Modulo optoisolatore a 2 canali per commutazione con isolamento elettrico.
SKU: OT3261 Numero articolo: AA638 EAN: 8720589817999 Ubicazione: F09.01
Alternativa
Modulo relè a 16 canali 12V con optoisolatore
€ 12,50
Vedi questa alternativa
Questa scheda optoisolatore è dotata di 2 optoisolatori PC817X. Per una spiegazione di come funzionano esattamente gli optoisolatori, vi consigliamo di guardare il video di questo prodotto (in inglese).
Con il jumper i piani min/GND vengono collegati tra loro per una massa comune. Per ottenere un isolamento completo, il jumper deve quindi essere rimosso.

Tensione ingresso (IN1-IN2): 3.6-24V
Tensione uscita (V1-V2): 3.6-30V
Potenza massima per uscita: 150mW
Frequenza massima di commutazione: 4kHz
Scarica qui il datasheet dell'optoisolatore PC817X
Dimensioni
Lunghezza: 3,78cm
Larghezza: 2,82cm
Altezza: 1,2cm

| Larghezza | 2,82 cm |
|---|---|
| Potenza | 150mW |
| Lunghezza | 3,78cm |
| Frequenza | 4kHz |
| Altezza | 1,2 cm |
| Modello | PC817X |
tutto è come deve essere

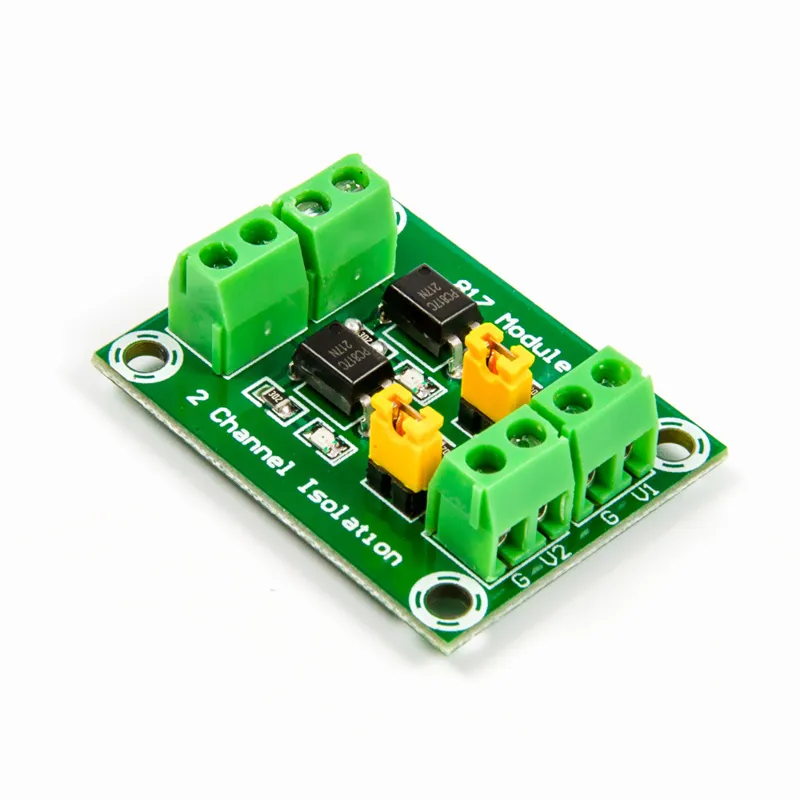

Modulo di isolamento optoisolatore a 2 canali
