Schema di collegamento ed esempio di codice

Ecco come collegare il Modulo Real Time Clock DS3231 I2C (RTC alta precisione) a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Orologio in tempo reale DS3231 con Arduino Uno

Questo progetto collega un modulo RTC DS3231 ad alta precisione a un Arduino Uno tramite I2C. Lo sketch imposta la RTC sull'ora di compilazione se l'alimentazione è stata interrotta, poi legge e stampa nel Serial Monitor ogni secondo la data, l'ora e le letture del sensore di temperatura integrato, formattate.

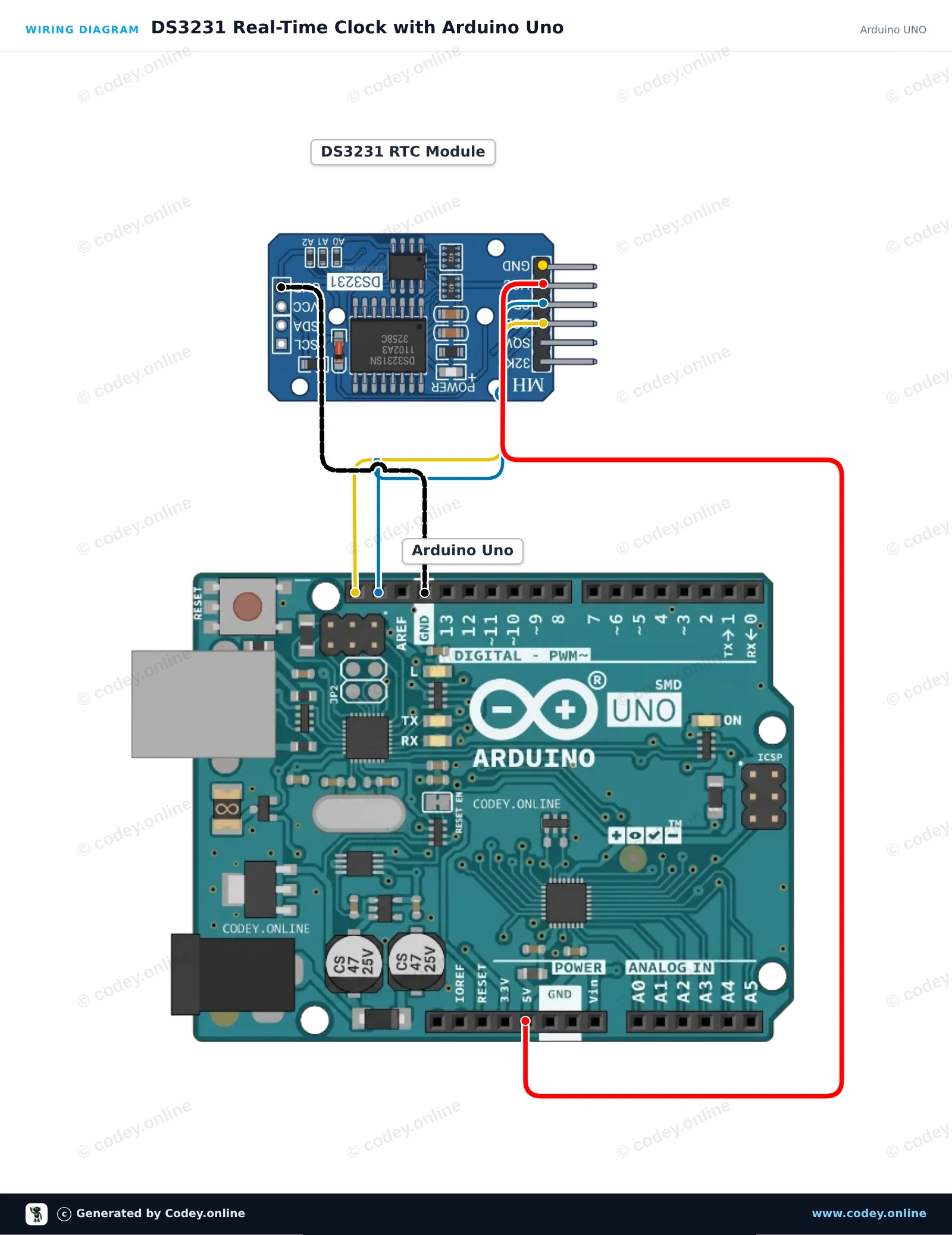

Schema di collegamento: Modulo Real Time Clock DS3231 I2C (RTC alta precisione) su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

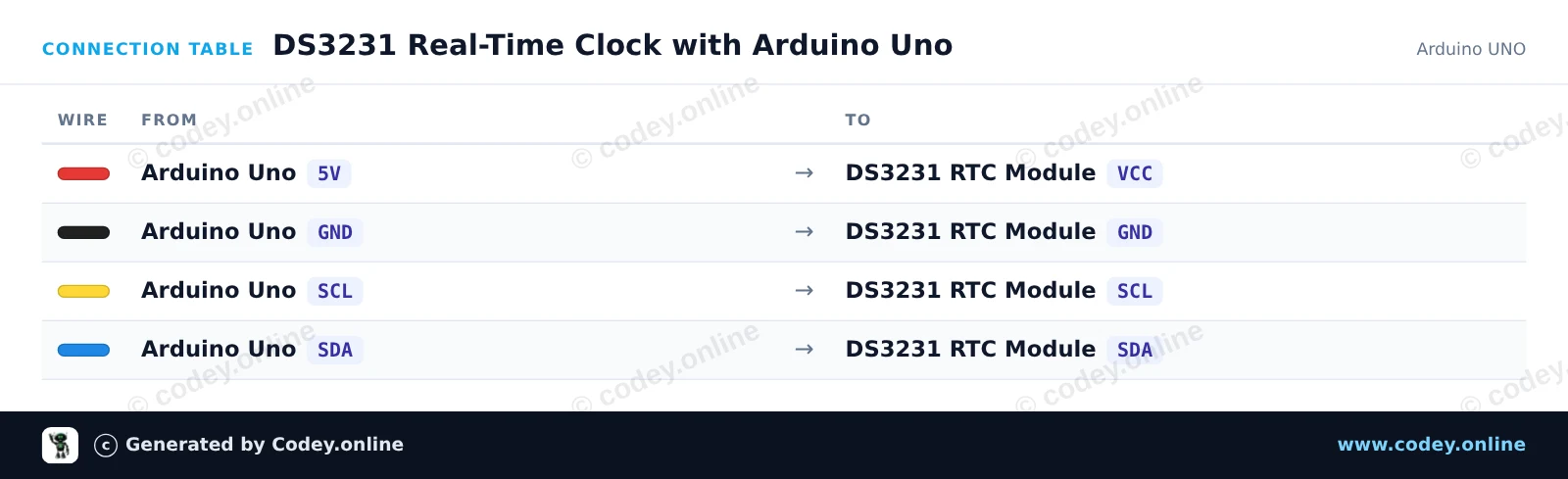

Tabella di collegamento: Modulo Real Time Clock DS3231 I2C (RTC alta precisione) su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
DS3231_Real_Time_Clock_with_Arduino_Uno.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : DS3231 Real-Time Clock with Arduino Uno
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : DS3231 Real Time Clock Module I2C
 *  Libraries : RTClib 2.1.4
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <RTClib.h>

RTC_DS3231 rtc;

void setup() {
  Serial.begin(115200);
  while (!Serial);

  if (!rtc.begin()) {
    Serial.println(F("Couldn't find DS3231 RTC"));
    while (1) delay(10);
  }

  if (rtc.lostPower()) {
    Serial.println(F("RTC lost power, setting time to compile time..."));
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }

  Serial.println(F("DS3231 RTC initialized."));
}

void loop() {
  DateTime now = rtc.now();

  char dateBuffer[11];
  char timeBuffer[9];
  snprintf(dateBuffer, sizeof(dateBuffer), "%04d-%02d-%02d", now.year(), now.month(), now.day());
  snprintf(timeBuffer, sizeof(timeBuffer), "%02d:%02d:%02d", now.hour(), now.minute(), now.second());

  Serial.print(F("Date: "));
  Serial.print(dateBuffer);
  Serial.print(F(" | Time: "));
  Serial.print(timeBuffer);
  Serial.print(F(" | Temp: "));
  Serial.print(rtc.getTemperature());
  Serial.println(F(" C"));

  delay(1000);
}

Librerie necessarie: RTClib 2.1.4

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Orologio in tempo reale ESP32 con DS3231

Questo progetto legge la data, l'ora e la temperatura interna correnti dal modulo Real Time Clock DS3231 tramite I2C. Collega il modulo alla linea 3.3V dell'ESP32 e ai pin I2C predefiniti, quindi apri il Serial Monitor a 115200 baud per vedere il timestamp in tempo reale.

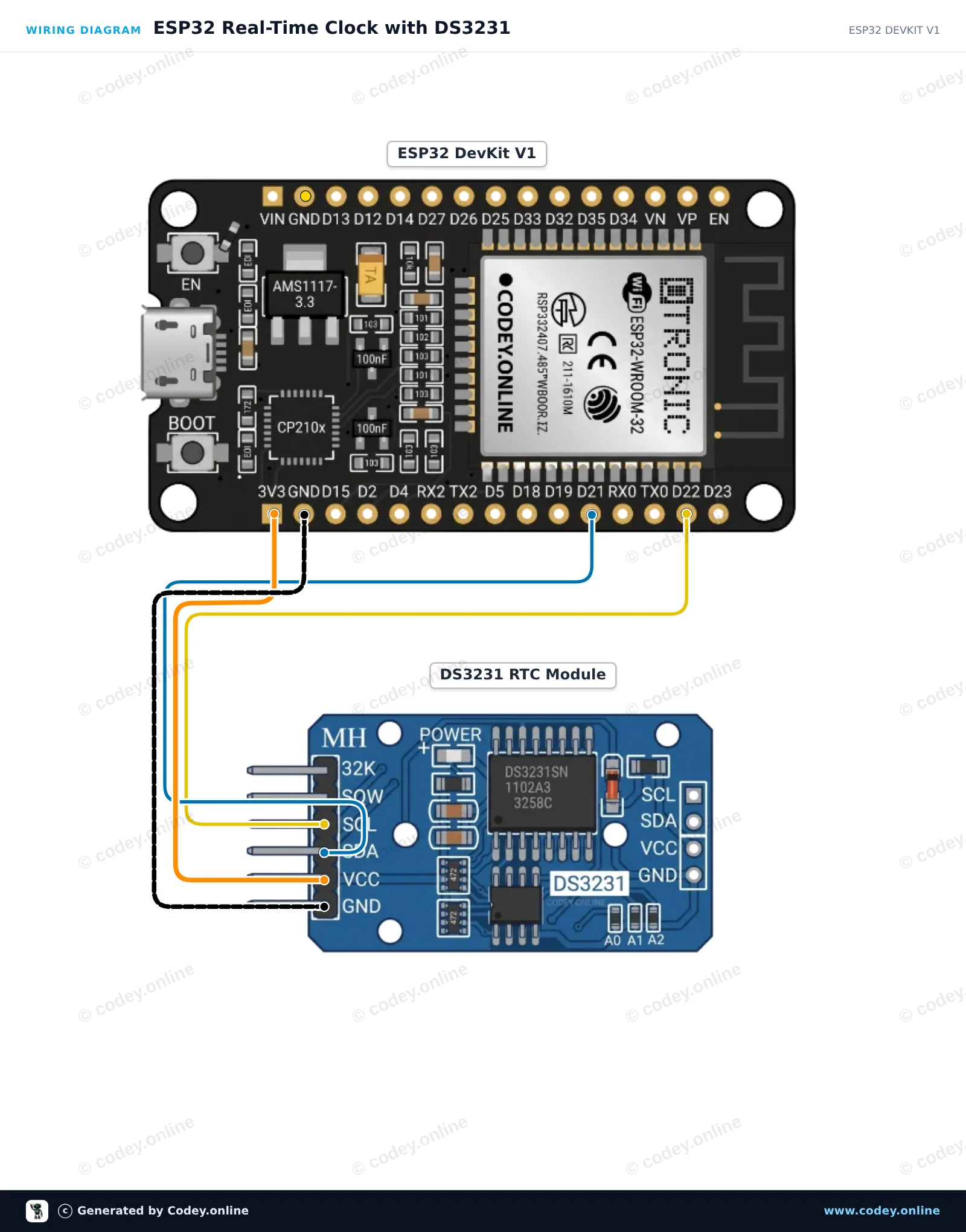

Schema di collegamento: Modulo Real Time Clock DS3231 I2C (RTC alta precisione) su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

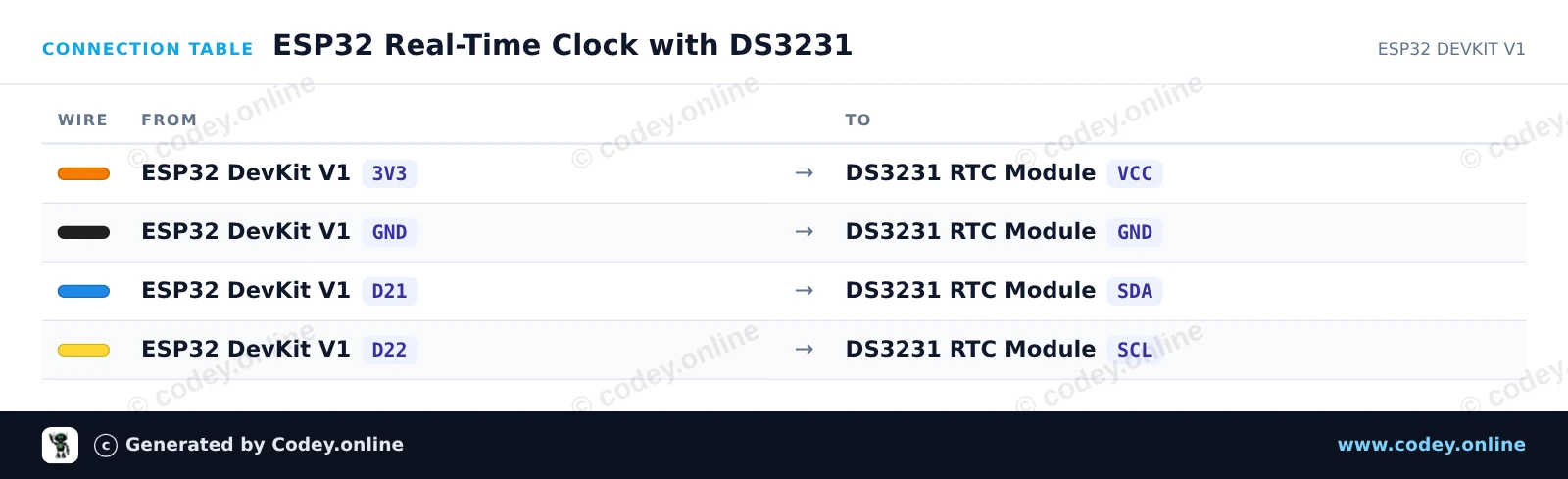

Tabella di collegamento: Modulo Real Time Clock DS3231 I2C (RTC alta precisione) su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
ESP32_Real_Time_Clock_with_DS3231.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 Real-Time Clock with DS3231
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : DS3231 Real Time Clock Module I2C
 *  Libraries : RTClib 2.1.4
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include "RTClib.h"

RTC_DS3231 rtc;

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(10); }

  Wire.begin(21, 22); // SDA = GPIO 21, SCL = GPIO 22

  if (!rtc.begin()) {
    Serial.println("Couldn't find DS3231 RTC module!");
    while (1) delay(10);
  }

  if (rtc.lostPower()) {
    Serial.println("RTC lost power, setting time to compilation time!");
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }
}

void loop() {
  DateTime now = rtc.now();

  char buffer[30];
  snprintf(buffer, sizeof(buffer), "%04d-%02d-%02d %02d:%02d:%02d",
           now.year(), now.month(), now.day(),
           now.hour(), now.minute(), now.second());

  Serial.print("Current Time: ");
  Serial.print(buffer);
  Serial.print(" | Temp: ");
  Serial.print(rtc.getTemperature());
  Serial.println(" °C");

  delay(1000);
}

Librerie necessarie: RTClib 2.1.4

Wiring diagram and example code generated by Codey.online — https://www.codey.online

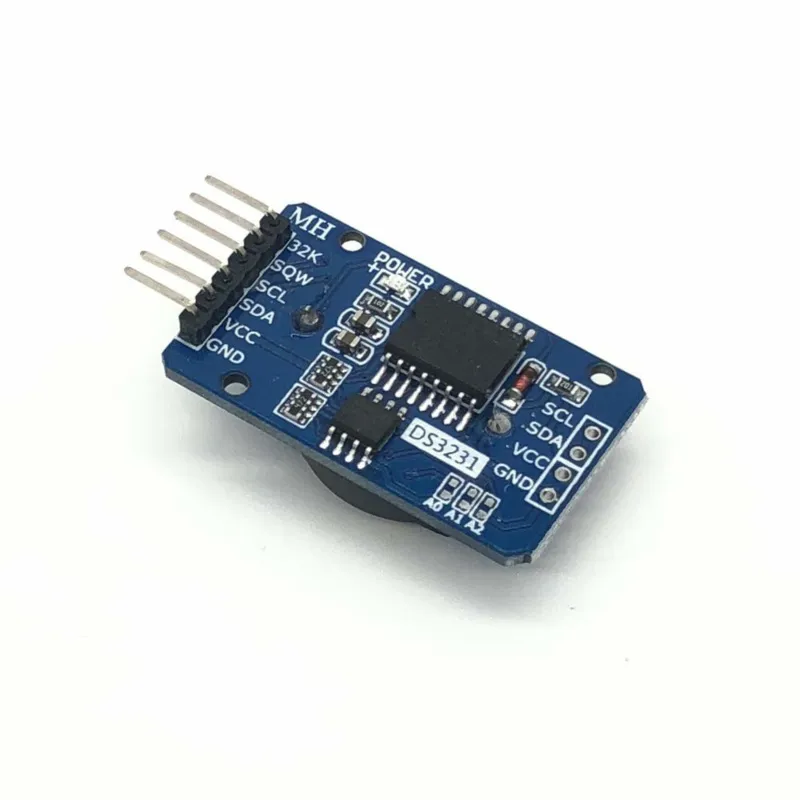

Modulo Real Time Clock DS3231 I2C (RTC alta precisione)

Modulo real time clock con chip DS3231 (. Questo modulo fa sì che l'Arduino conosca sempre l'ora esatta. Collegando l'Arduino al pin ´sqw´, è possibile generare un interrupt ogni secondo con cui possono essere gestiti valori dei sensori o un display.

DS3231 module eigenschappen:

Comunicazione: interfaccia I2C.
Mantiene l'ora con precisione, anche quando il modulo non è collegato (batteria di backup)
Anno - mese - giorno ora : minuto : secondo
Connessione per trigger esterno con intervallo (1Hz, 4kHz, 8kHz, 32kHz)
56 Bytes di memoria non volatile
Maggiore precisione rispetto al DS1307
Chip di memoria extra: AT24C32 (32K bytes)
Sensore di temperatura integrato (scostamento di ±3 °C)

Viene fornito senza batteria

Attenzione usare batteria ricaricabile LIR2032

Dimensioni
Lunghezza: 3,9cm
Larghezza: 2,2cm
Altezza: 1,2cm

  • Chip DS3231
  • Chip AT24C32
  • Sensore di temperatura
  • Batteria di backup

Perché scegliere questo prodotto?

  • Tempo esatto – Tiene il tempo con precisione, anche senza alimentazione.
  • Interfaccia I2C – Comunica facilmente con Arduino tramite I2C.
  • Impulso al secondo – Il pin SQW genera un interrupt ogni secondo.
  • Memoria extra – Contiene 56 byte e chip AT24C32.
  • Sensore di temperatura – Sensore integrato con deviazione di ±3 °C.
Specifiche
Dimensioni3,9 x 2,2 x 1,2 cm
InterfacciaI2C
Memoria56 bytes
Chip di memoria extraAT24C32
Deviazione di temperatura±3 °C

Nella confezione

  • Modulo RTC DS3231
