Schema di collegamento ed esempio di codice

Ecco come collegare il Modulo relè 5v per Arduino a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Controllare un relè 5V con Arduino UNO

Questo progetto mostra come controllare un modulo relè 5V con un Arduino UNO. Lo sketch commuta il relè ON e OFF ogni due secondi, stampando lo stato nel Serial Monitor. Sentirai un clic udibile del relè ogni volta che cambia stato.

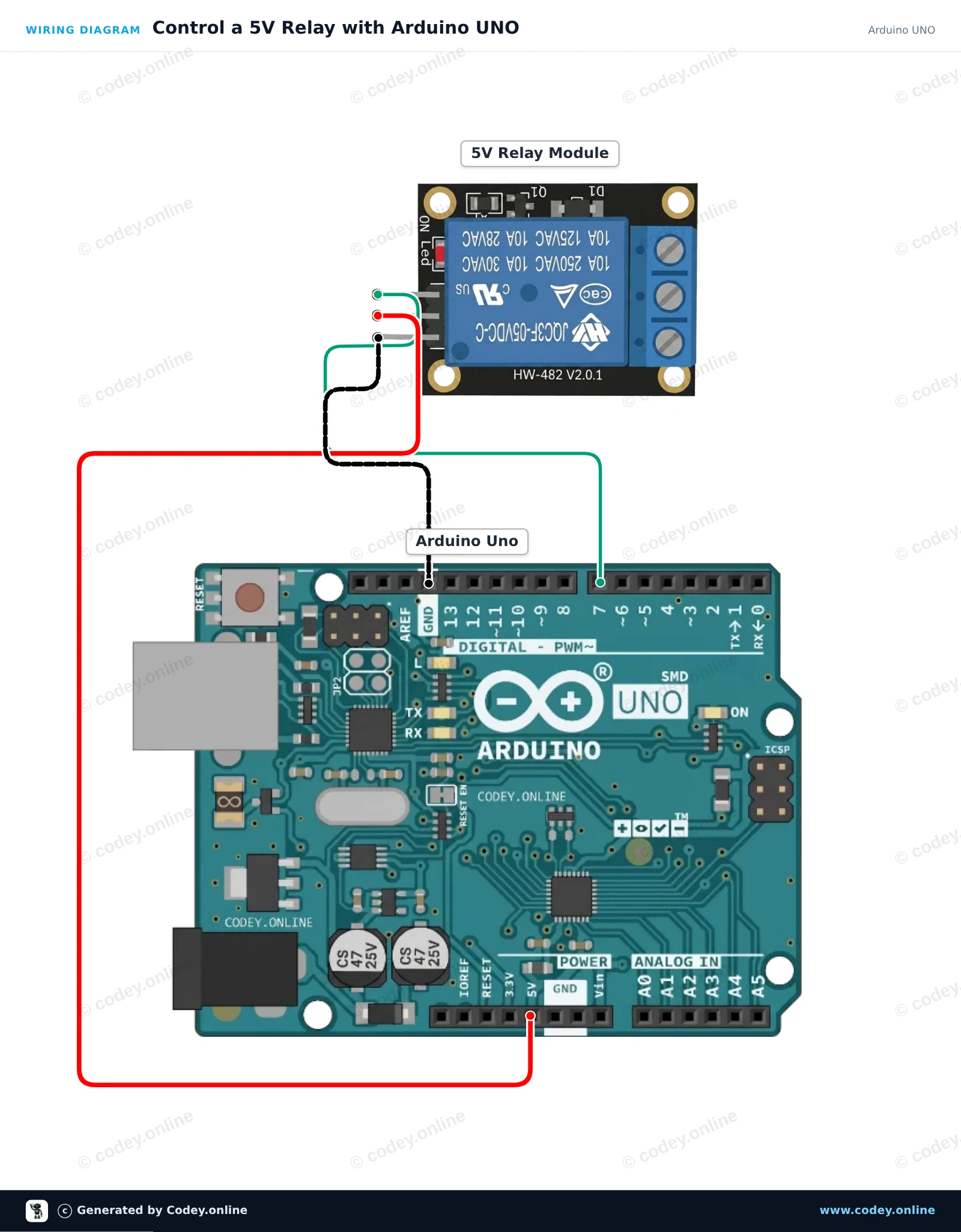

Schema di collegamento: Modulo relè 5v per Arduino su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

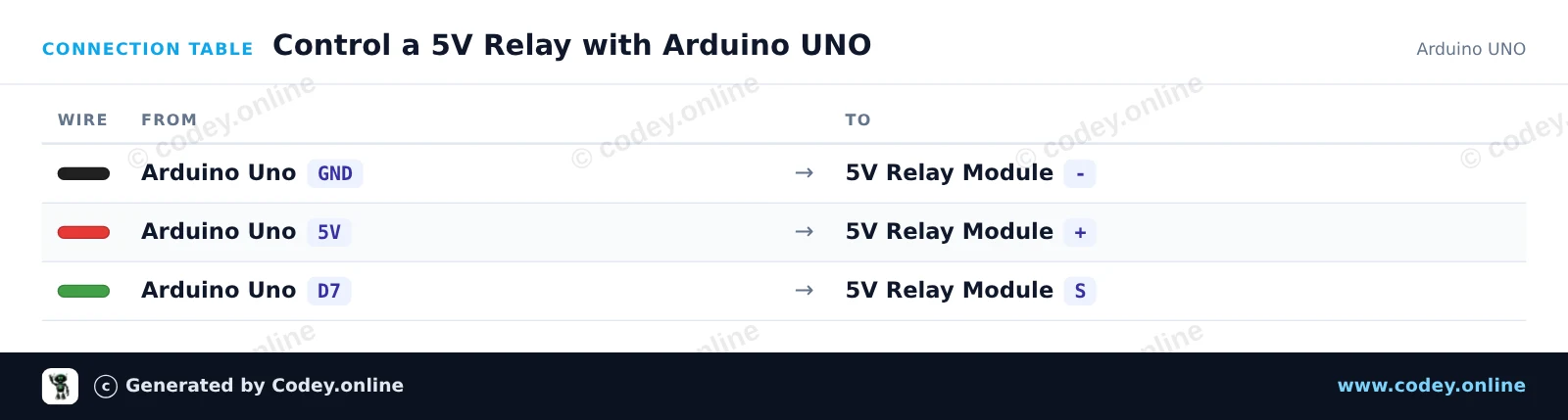

Tabella di collegamento: Modulo relè 5v per Arduino su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
Control_a_5V_Relay_with_Arduino_UNO.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Control a 5V Relay with Arduino UNO
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Relay Module 5V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// 5V Relay Module Example
const int RELAY_PIN = 7;

void setup() {
  pinMode(RELAY_PIN, OUTPUT);
  Serial.begin(115200);
  Serial.println(F("Relay module demo started."));
}

void loop() {
  // Turn relay ON
  digitalWrite(RELAY_PIN, HIGH);
  Serial.println(F("Relay: ON"));
  delay(2000);

  // Turn relay OFF
  digitalWrite(RELAY_PIN, LOW);
  Serial.println(F("Relay: OFF"));
  delay(2000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Controllo di un relè 5V con ESP32

Questo progetto mostra come controllare un modulo relè 5V usando un ESP32. Il relè si accende e si spegne ogni due secondi, mentre stampa il proprio stato nel Serial Monitor. Il relè è alimentato direttamente dal pin VIN dell’ESP32 (5V da USB) e attivato tramite GPIO 4.

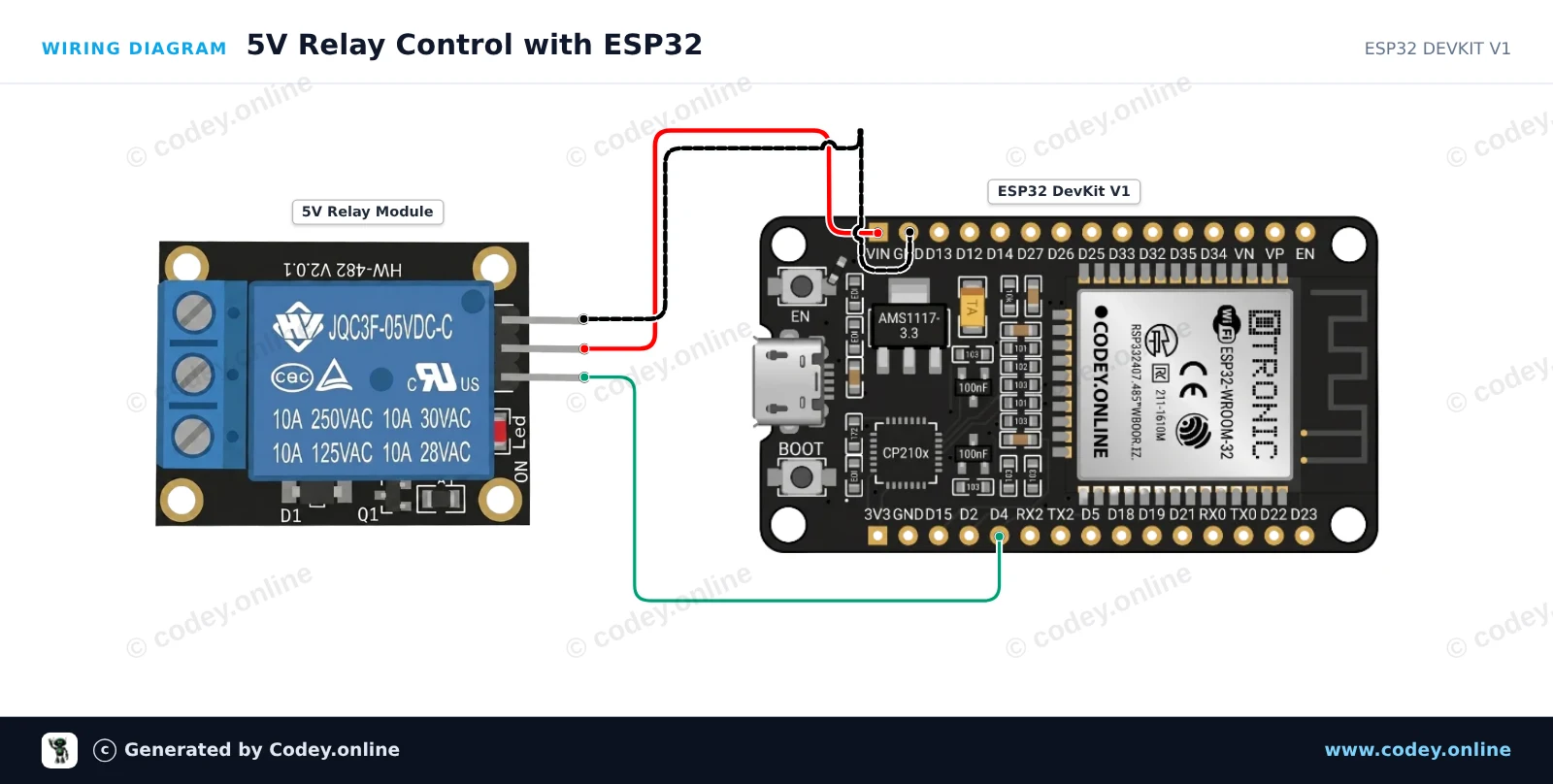

Schema di collegamento: Modulo relè 5v per Arduino su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

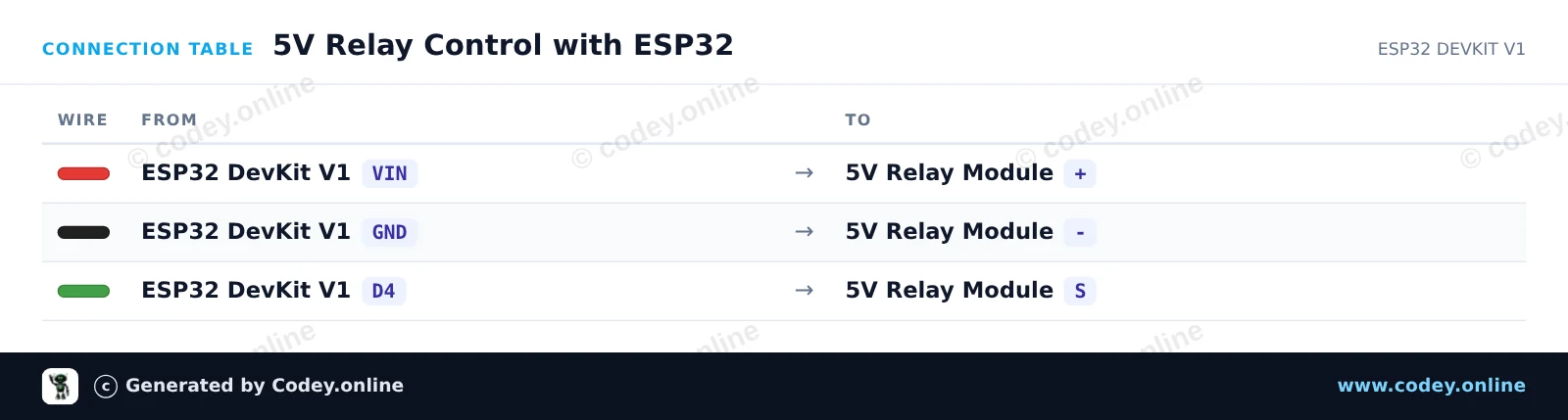

Tabella di collegamento: Modulo relè 5v per Arduino su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
5V_Relay_Control_with_ESP32.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 5V Relay Control with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Relay Module 5V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// 5V Relay Control Example for ESP32
const int RELAY_PIN = 4;

void setup() {
  Serial.begin(115200);
  pinMode(RELAY_PIN, OUTPUT);
  digitalWrite(RELAY_PIN, LOW);
  Serial.println("Relay control initialized.");
}

void loop() {
  // Turn relay ON (Active HIGH for standard modules)
  Serial.println("Relay: ON");
  digitalWrite(RELAY_PIN, HIGH);
  delay(2000);

  // Turn relay OFF
  Serial.println("Relay: OFF");
  digitalWrite(RELAY_PIN, LOW);
  delay(2000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

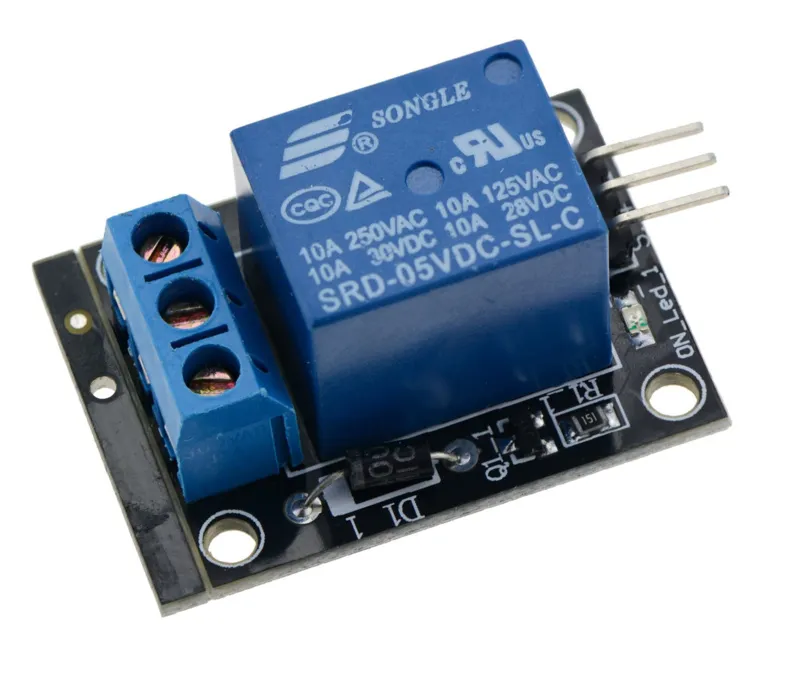

Modulo relè 5v per Arduino

  • Possibile carico elevato: AC250V 10A / DC30V 10 A
  • Comando relè 5v
  • 1 relè su circuito stampato
  • Adatto per Arduino / ESP32 / ESP8266
  • Facile da collegare con cavetti DuPont

Termini di ricerca: relais 5v, 5v relais, relay 5v, 5v relay, relais hoog, relais high, relay high, blauwe relais, relais blauw, relais 250v, relais 220v, relais voor arduino, arduino relais, relais breadboard

Dimensioni
Lunghezza: 3,3cm
Larghezza: 2,6cm
Altezza: 1,7cm

  • 1 relè
  • controllo 5V
  • cavi DuPont
  • 3,3 x 2,6 x 1,7 cm

Perché scegliere questo prodotto?

  • Facile da collegare – Da usare con cavetti DuPont.
  • Per più schede – Adatto per Arduino, ESP32 ed ESP8266.
  • 1 relè su scheda – Modulo compatto con un relè.
  • Comando relè 5V – Azionato con 5V.
  • Carico elevato – Adatto per AC250V 10A e DC30V 10A.
Specifiche
Larghezza2,6 cm
Adatto perArduino / ESP32 / ESP8266
Lunghezza3,3 cm
Tipo1 relè
Altezza1,7 cm
Carico elevato possibileAC250V 10A / DC30V 10 A
Controllo5 V
