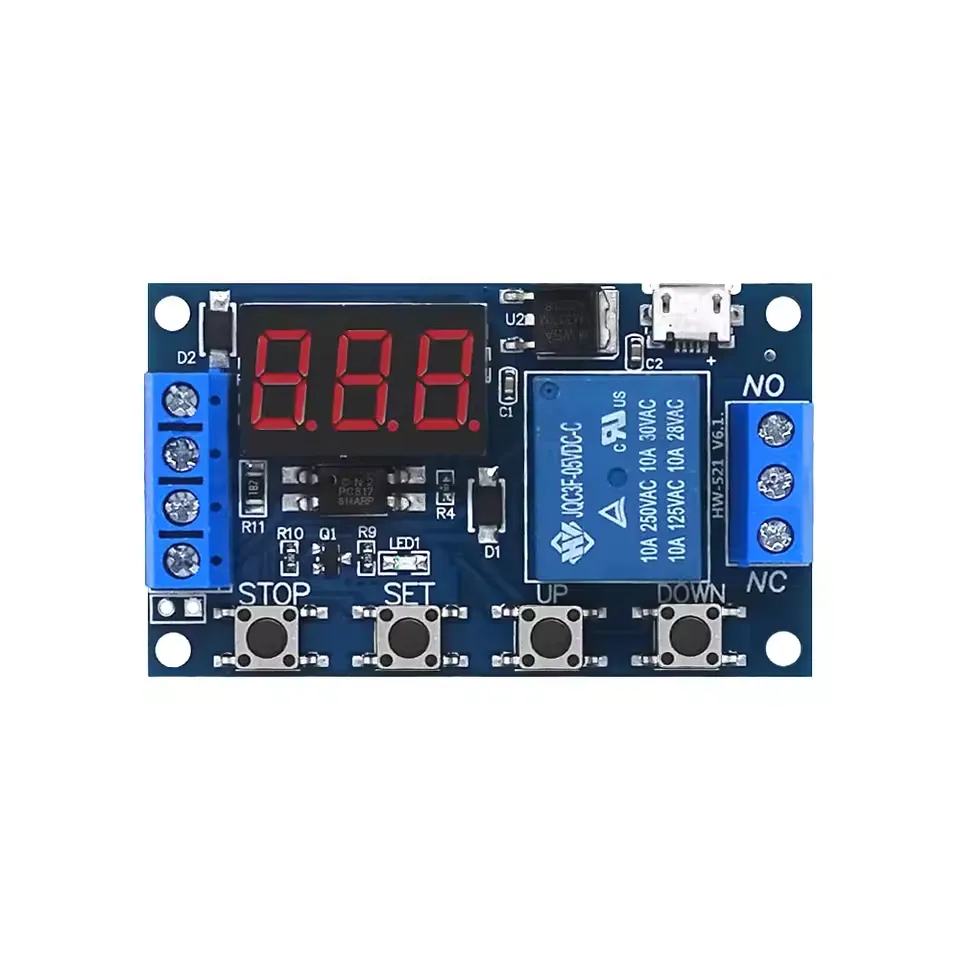

Modulo relè a 1 canale, ritardo di trigger, regolabile 6-30V

Relè temporizzato compatto per ritardi precisi di accensione e spegnimento. Ideale per automazione, domotica e banchi di prova. Isolamento con optocoupler per un'elevata immunità ai disturbi. Le impostazioni vengono mantenute.

Caratteristiche principali

  • Tensione di alimentazione: 6–30 V DC

  • Segnale di trigger: High-level 3.0–24 V DC

    • Il segnale GND e il sistema GND sono separati per una migliore resistenza EMI

    • Collegabile su richiesta (massa comune)

  • Potenza di commutazione relè:

    • DC ≤30 V, max. 5 A

    • AC 220 V, max. 5 A

  • Isolamento: optocoupler

  • Intervallo di regolazione del tempo: da 0,1 s a 999 min, regolabile in continuo

  • Memoria: i parametri rimangono salvati

  • Dimensioni: 63 × 38 × 15 mm

Termini

  • OP: tempo di accensione (relè attivo)

  • CL: tempo di spegnimento (relè disattivo)

  • LOP: numero di cicli 1–999, “—” = illimitato

Modalità di funzionamento

P1 – ritardo singolo dopo trigger (OP attivo, poi disattivo)

  • P1.1: il retrigger durante OP ignora il segnale

  • P1.2: il retrigger durante OP riavvia OP

  • P1.3: il retrigger durante OP resetta; relè disattivo, il timing si ferma

P2 – ritardo di spegnimento/accensione dopo trigger

  • Trigger → prima CL (disattivo), poi OP (attivo), poi disattivo

P3.1 – ciclico dopo trigger

  • Trigger → OP (attivo) → CL (disattivo) → ripeti secondo LOP

  • Un nuovo trigger interrompe il ciclo

P3.2 – ciclico senza trigger

  • Dopo l'accensione direttamente OP → CL → ripeti secondo LOP

P4 – monitoraggio del segnale

  • Finché il segnale di trigger è presente, il relè resta attivo

  • Alla scomparsa del segnale: avvia OP e poi si disattiva

  • Se durante OP arriva di nuovo il segnale, il tempo viene azzerato

Uso e impostazione

  1. Selezione modalità: tieni premuto SET per 2 s → seleziona P1.1–P4 con UP/DOWN.

  2. Parametri: premi brevemente SET → imposta OP, CL, LOP con UP/DOWN.

  3. Scala temporale: nella schermata dei parametri premi brevemente STOP per scegliere il decimale:

    • xxx → secondi (1–999 s)

    • xx.x → decimi (0,1–99,9 s)

    • x.x.x → minuti (1–999 min)

  4. Salvataggio: tieni premuto SET per confermare e tornare indietro.

Funzioni extra

  • Arresto di emergenza/controllo manuale: nella schermata principale premi brevemente STOP per impostare il relè su ON/OFF.

  • Modalità sleep:

    • C-P: il display si spegne dopo 5 min di inattività

    • O-d: il display resta acceso

    • Cambio: tieni premuto STOP per 2 s.

Info di collegamento e sicurezza

  • Il contatto del relè è passivo; è necessaria un'alimentazione propria.

  • 1 canale, solo funzione on/off.

  • Mantieni il carico entro la corrente e la tensione specificate.

  • Prestare attenzione alla polarità corretta e a un raffreddamento adeguato con correnti elevate.

  • Tempo regolabile
  • Isolamento optocoupler
  • Mantenimento della memoria
  • 1 canale

Perché scegliere questo prodotto?

  • Ritardo preciso – Ritardi di accensione e spegnimento regolabili.
  • Impostazioni salvate – I parametri rimangono memorizzati.
  • Resistente ai disturbi – Isolamento con optoisolatore per un'elevata immunità.
  • Adatto al trigger – Segnale di trigger a livello alto 3,0–24 V DC.
  • Massa separata – Migliore immunità EMI.
Specifiche
Dimensioni63 × 38 × 15 mm
Tensione di alimentazione6–30 V DC
Potere di commutazione del relèDC ≤30 V, max. 5 A
Isolamentooptocoupler
Intervallo di impostazione del tempo0,1 s a 999 min, regolabile continuamente
OPtempo di accensione (relè attivo)
CLtempo di spegnimento (relè disattivato)
LOPnumero di cicli 1–999, “—” = illimitato
P1.1il retrigger durante OP ignora il segnale
P1.2il retrigger durante OP riavvia OP
P1.3il retrigger durante OP resetta; relè spento, il timing si interrompe
Alla scomparsa del segnaleavvia OP e poi si spegne
Seleziona modalitàtieni premuto SET 2 s → seleziona P1.1–P4 con UP/DOWN
Parametripremi brevemente SET → imposta OP , CL , LOP con UP/DOWN
Salvatieni premuto SET per confermare e tornare indietro
Arresto di emergenza/controllo manualenella schermata principale premi brevemente STOP per impostare il relè ON/OFF
Modalità sleepC-P: il display si spegne dopo 5 min di inattività
O-dil display rimane acceso
Commutazionetieni premuto STOP 2 s
Memoriai parametri restano salvati
