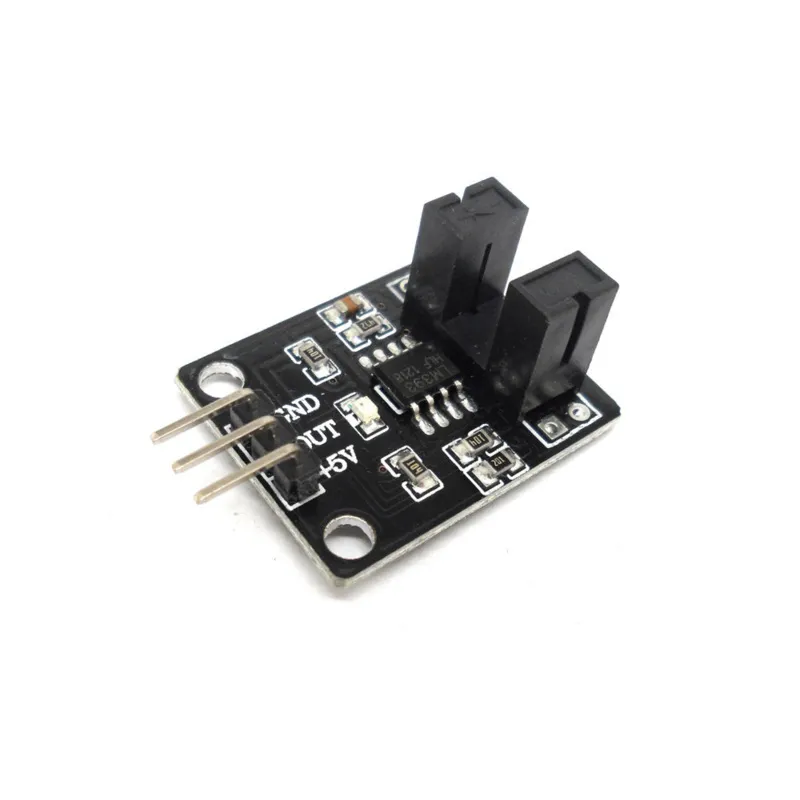

Modulo sensore contatore a infrarossi - 5mm

Il modulo sensore contatore a infrarossi viene utilizzato per contare o rilevare oggetti che si muovono attraverso i montanti del rilevatore a forma di U (5MM).

IL PACCHETTO CONTIENE:
Modulo sensore contatore a infrarossi


CARATTERISTICHE PRINCIPALI DEL MODULO SENSORE DI CONTEGGIO A INFRAROSSI:
Coppia trasmettitore/ricevitore IR
Circuito comparatore LM393 per un rilevamento pulito
Indicatore LED di rilevamento:
Compatibile con 3.3 e 5V

Il modulo ha una coppia di trasmettitore e ricevitore IR posizionati uno di fronte all'altro in un alloggiamento a forma di U. Un oggetto che si muove attraverso questi montanti interrompe il raggio IR.

Questi moduli sono solitamente utilizzati per contare qualcosa quando passa attraverso i montanti. Possono essere ingranaggi su una ruota se si contano le rotazioni o i RPM, oppure qualcosa come pellet che cadono attraverso una canaletta se fa parte di un alimentatore per una stufa a pellet o per un coniglio. Un altro utilizzo è come finecorsa ottico o per rilevare quando qualcosa è aperto o chiuso se un oggetto si muove dentro o fuori dal raggio.

L'uscita del sensore è normalmente BASSA e il LED rosso sul modulo sarà normalmente acceso. Se il raggio IR tra i montanti viene interrotto, l'uscita diventa ALTA e il LED si spegne.

Connessioni del modulo
Il modulo ha un header a 3 pin per effettuare i collegamenti.

1 x 3 intestazione

GND – Terra
OUT – Uscita, normalmente BASSA. Diventa ALTA quando il raggio IR viene interrotto
VCC – 3.3 – 5V
Il modulo ha due fori per il montaggio.


Sebbene questo modulo sia funzionalmente simile ai più economici Light Block Sensor Modules, il Modulo sensore di conteggio a infrarossi ha montanti del rilevatore molto più alti e larghi e un circuito comparatore LM393 che lo rende più robusto e flessibile nelle applicazioni in cui può essere utilizzato.

Dimensioni: 32 mm X 11 mm X 20 mm;





  • Rilevamento oggetti
  • Comparatore LM393
  • Header a 3 pin
  • Compatibile 3.3-5V

Perché scegliere questo prodotto?

  • Conta gli oggetti – Rileva gli oggetti che passano tra i montanti.
  • Rilevamento pulito – Circuito comparatore LM393 per un rilevamento più pulito.
  • Compatibile con 3.3V – Funziona con 3.3 e 5V.
  • Connessione a 3 pin – Per collegamenti semplici.
  • Indicatore LED – Indica visivamente il rilevamento.
Specifiche
Dimensioni32 x 11 x 20 mm
Connessioneheader a 3 pin
Adatto perconta oggetti

Nella confezione

  • Modulo sensore di conteggio a infrarossi
