Schema di collegamento ed esempio di codice

Ecco come collegare il Modulo di evitamento ostacoli a infrarossi HW-201 a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Rilevamento ostacoli IR con HW-201

Questo progetto utilizza un sensore a infrarossi HW-201 per l'evitamento degli ostacoli, per rilevare oggetti vicini. Quando un ostacolo entra nel raggio di rilevamento, l'uscita digitale del sensore va LOW, accendendo il LED integrato dell'Arduino e mostrando avvisi di rilevamento nel Serial Monitor. Regola il potenziometro onboard sul modulo sensore per calibrare la distanza di rilevamento.

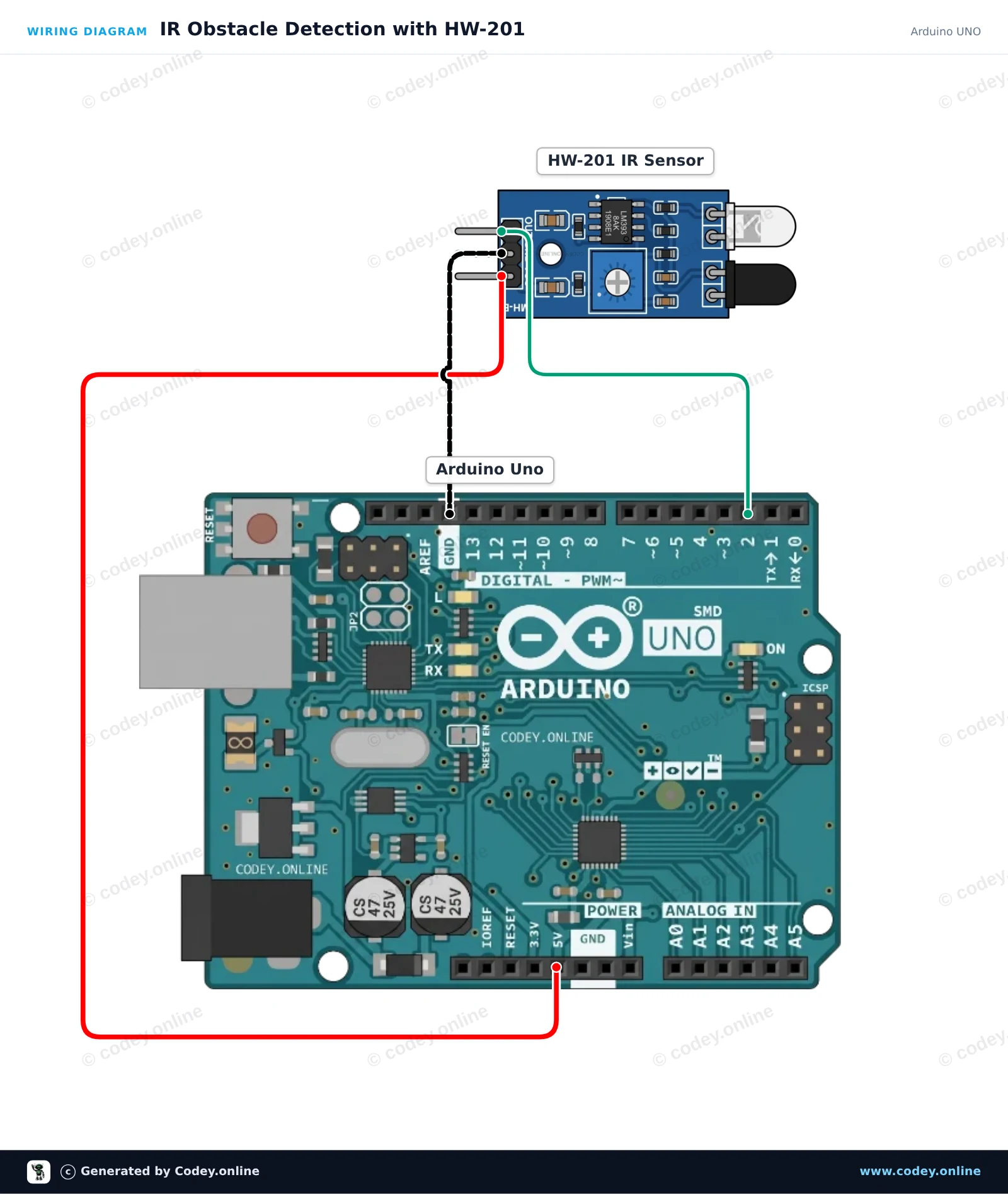

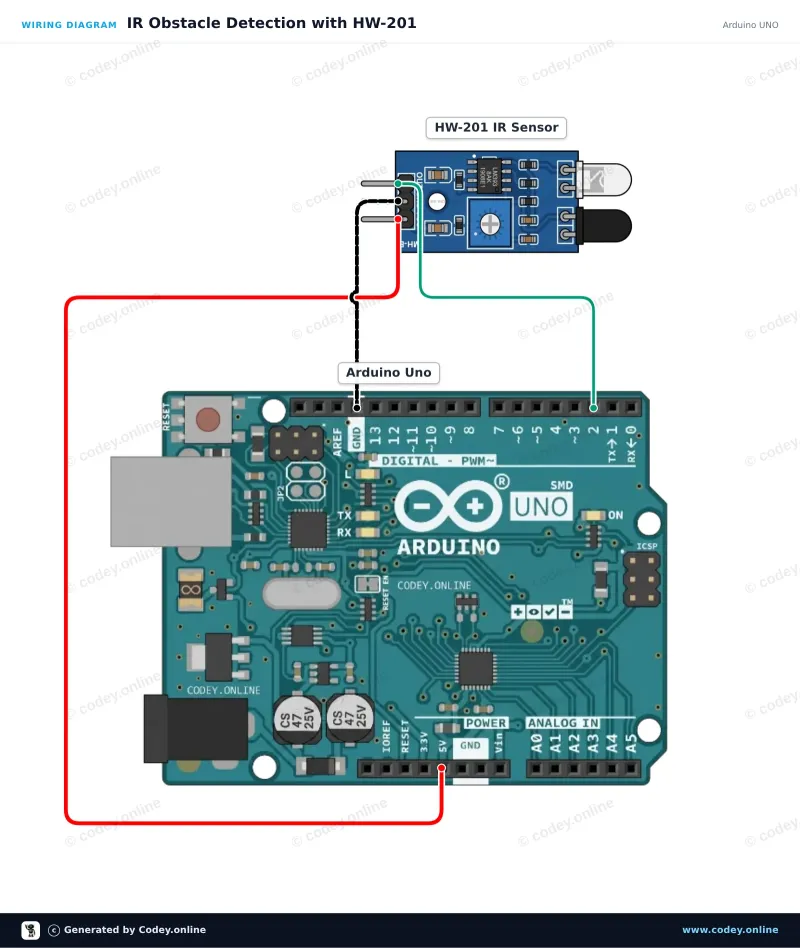

Schema di collegamento: Modulo di evitamento ostacoli a infrarossi HW-201 su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

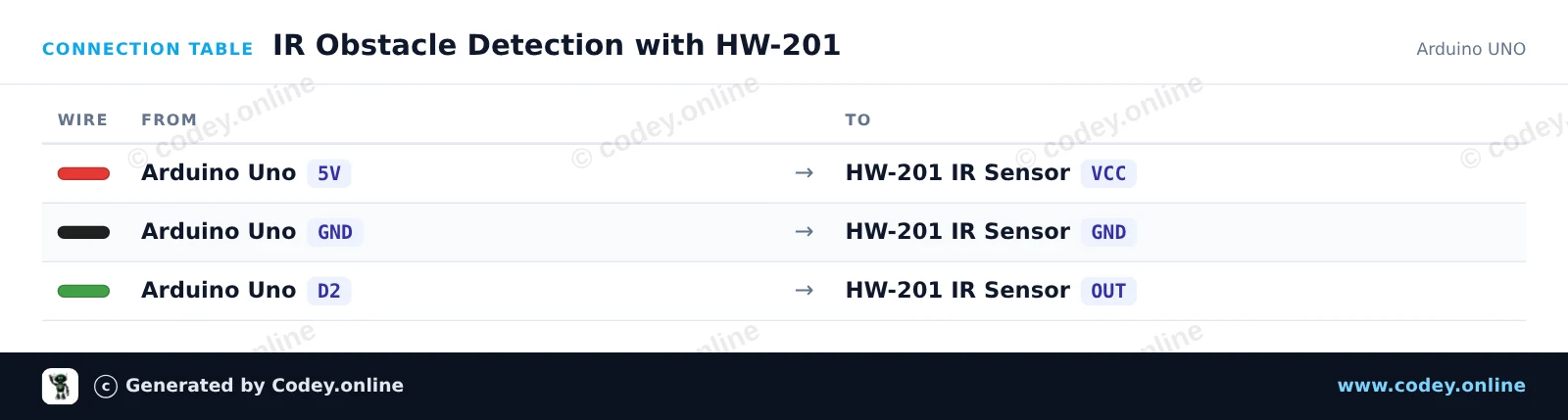

Tabella di collegamento: Modulo di evitamento ostacoli a infrarossi HW-201 su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
IR_Obstacle_Detection_with_HW_201.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : IR Obstacle Detection with HW-201
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : HW-201 Infrared Obstacle Avoidance Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Pin definitions
const int sensorPin = 2;
const int ledPin = 13;

void setup() {
  pinMode(sensorPin, INPUT);
  pinMode(ledPin, OUTPUT);

  Serial.begin(115200);
  Serial.println(F("HW-201 IR Obstacle Sensor Demo"));
  Serial.println(F("Ready: Move an object in front of the sensor."));
}

void loop() {
  // The HW-201 sensor outputs LOW when an obstacle is detected
  int sensorState = digitalRead(sensorPin);

  if (sensorState == LOW) {
    digitalWrite(ledPin, HIGH);
    Serial.println(F("Obstacle Detected!"));
  } else {
    digitalWrite(ledPin, LOW);
    Serial.println(F("Clear (no obstacle)"));
  }

  delay(200);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Rilevamento ostacoli IR con ESP32

Questo progetto legge l’uscita digitale del HW-201 Infrared Obstacle Avoidance Module. Quando un oggetto viene rilevato entro il raggio d’azione, l’uscita del sensore va su LOW, accendendo il LED integrato dell’ESP32 e mostrando un avviso nel Serial Monitor. Puoi regolare la distanza di rilevamento con il potenziometro sul modulo.

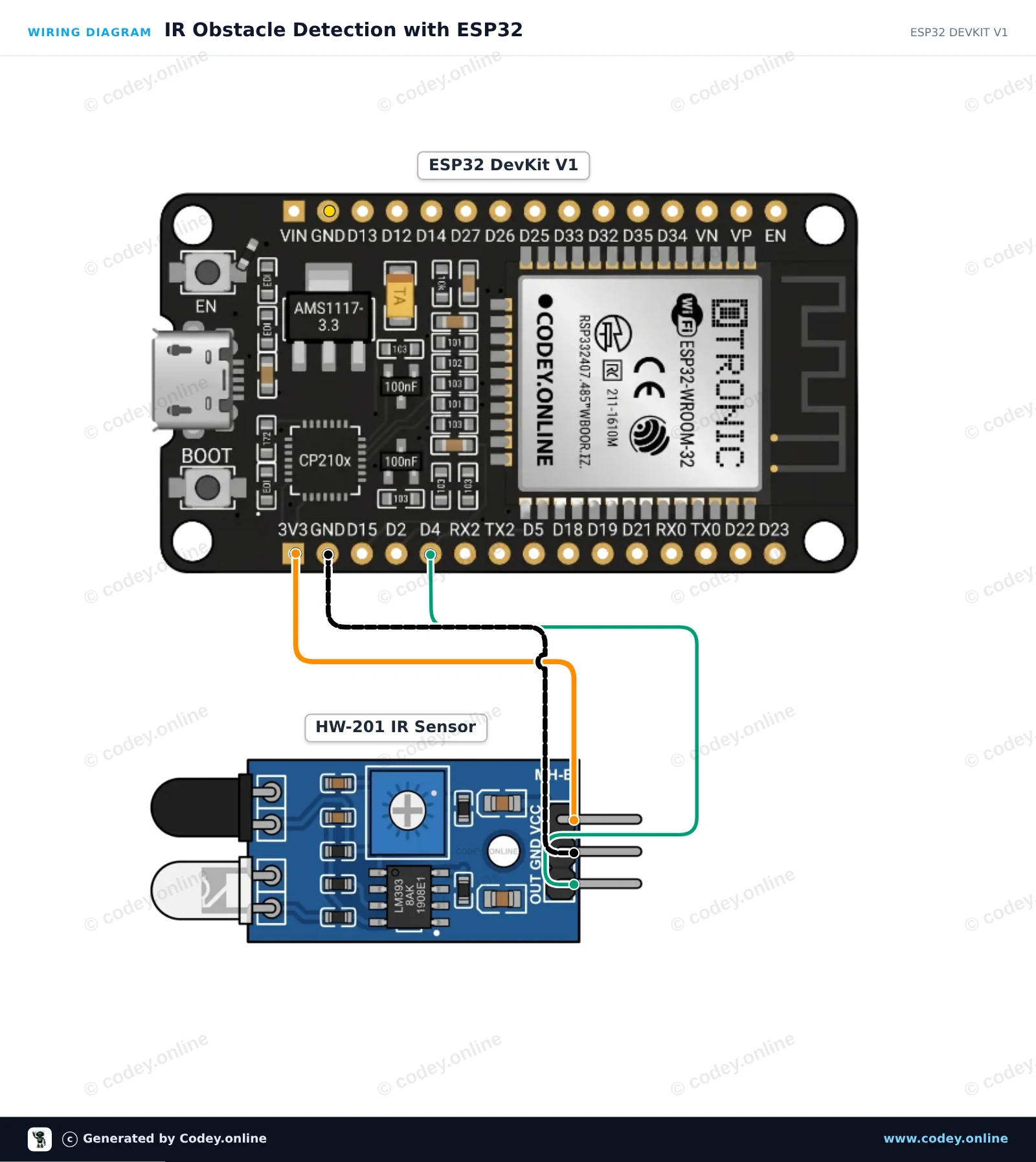

Schema di collegamento: Modulo di evitamento ostacoli a infrarossi HW-201 su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

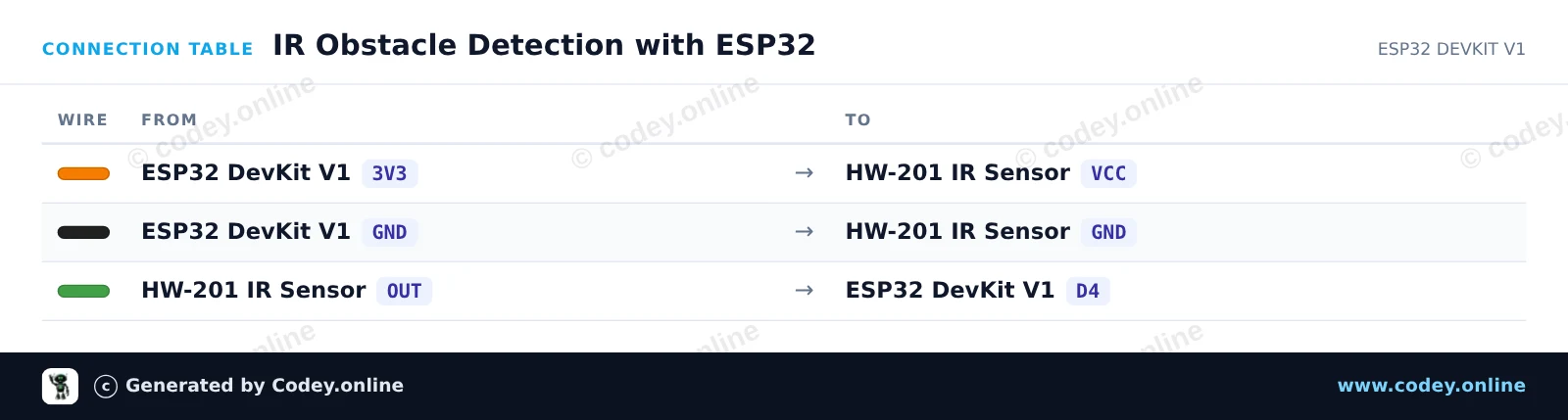

Tabella di collegamento: Modulo di evitamento ostacoli a infrarossi HW-201 su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
IR_Obstacle_Detection_with_ESP32.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : IR Obstacle Detection with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : HW-201 Infrared Obstacle Avoidance Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// HW-201 IR Obstacle Sensor with ESP32
const int SENSOR_PIN = 4;   // Connected to OUT pin of HW-201
const int LED_PIN = 2;      // Onboard LED

void setup() {
  Serial.begin(115200);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);

  Serial.println("HW-201 Obstacle Sensor Ready");
}

void loop() {
  // The HW-201 output is active-LOW (LOW when an obstacle is detected)
  int sensorState = digitalRead(SENSOR_PIN);

  if (sensorState == LOW) {
    digitalWrite(LED_PIN, HIGH);
    Serial.println("Obstacle detected!");
  } else {
    digitalWrite(LED_PIN, LOW);
    Serial.println("Path clear");
  }

  delay(200);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Modulo di evitamento ostacoli a infrarossi HW-201

Modulo di evitamento ostacoli a infrarossi.

Fornisce un segnale da 5V quando non ci sono ostacoli e un segnale da 0V quando è presente un ostacolo e il LED verde si accende. La distanza può essere regolata con un potenziometro. Funziona con 3.3V e 5V, ha un LED di alimentazione rosso.

Rileva la distanza dagli ostacoli a una distanza di 2-30cm e 35 gradi mediante segnali a infrarossi. Contiene un trasmettitore e un ricevitore a infrarossi.

Dimensioni
Lunghezza: 4,5cm
Larghezza: 1,4cm
Altezza: 0,9cm

  • Rilevamento ostacoli
  • Distanza regolabile
  • LED verde
  • LED di alimentazione rosso

Perché scegliere questo prodotto?

  • Distanza regolabile – La distanza è regolabile con il potenziometro.
  • Due segnali – Fornisce 5V o 0V a seconda dell'ostacolo.
  • Funziona a 3.3V e 5V – Adatto per applicazioni a 3.3V e 5V.
  • Indicazione LED – I LED verde e rosso indicano lo stato.
  • Rileva da vicino – Rileva ostacoli a una distanza di 2-30 cm.
Specifiche
Larghezza1,4 cm
Tensione di esercizio3,3V
Lunghezza4,5 cm
Altezza0,9 cm
Angolo35 gradi
Distanza di misurazione2-30 cm
