Modulo sensore UV GUVA-S12SD

Convertitore analogico da luce UV a tensione per misurare l'intensità della luce UV.

Il modulo sensore UV GUVA-S12SD viene utilizzato per rilevare l'intensità della radiazione ultravioletta. Questo modulo ha un'uscita analogica che varia con l'intensità della luce UV.

IL PACCHETTO CONTIENE:

  • Modulo sensore di luce UV GUVA-S12SD
  • Header maschio a 3 pin

CARATTERISTICHE PRINCIPALI:

  • Rileva la luce UV nell'intervallo 240nm – 370nm
  • Tensione di uscita analogica proporzionale all'indice UV della luce UV che colpisce il rilevatore
  • Compatibile 3.3 e 5V
  • Il GUVA-S12SD è un vero rilevatore UV che rileva solo la luce da 240 nm a 370 nm, lo spettro UV-B e la maggior parte dell'UV-A. Rileva anche la parte superiore dell'UV-C.GUVA-S12SD Responsivity Graph

Le lunghezze d'onda UVC sono utilizzate in blacklight, lettini abbronzanti, emettitori UV per rettili, sterilizzatori germicidi e applicazioni simili. Questo modulo può essere utilizzato per monitorare il funzionamento di tali dispositivi.

Può anche essere utilizzato per misurare l'indice UV, che fornisce una scala per determinare quanto è intensa la radiazione solare UV e quindi quali misure protettive devono essere adottate.

La scala dell'indice UV è pubblicata dall'EPA ed è destinata a fornire alle persone indicazioni sull'esposizione al sole e su quali misure protettive devono adottare per ridurre al minimo i danni causati dal sole.

SIG o SIO = Uscita del segnale – Collegare all'ingresso analogico della MCU
GND = massa
VCC = da 2,7V a 5,5V. Collegare al Vcc della MCU (di solito 3,3 o 5V)
Montaggio del modulo
Il modulo viene fornito con l'header maschio separato. L'header può essere saldato sulla parte superiore o inferiore del modulo, a seconda dell'uso previsto, oppure si possono usare fili per effettuare i collegamenti.

Per l'uso su breadboard, posizioniamo gli header in basso. La saldatura è più semplice se l'header viene inserito in una breadboard senza saldatura per mantenerlo in posizione durante il processo di saldatura.


Come funziona il modulo sensore UV GUVA-S12SD

Il modulo contiene un opamp doppio LM358 che converte l'uscita di corrente del sensore in una tensione e poi amplifica tale uscita in modo che possa essere letta dall'ingresso analogico di una MCU per effettuare misurazioni UV.

L'opamp del primo stadio fornisce una tensione proporzionale alla fotocorrente di 4,3 * sensore in µA. Se la fotocorrente è 0,1 µA (0,09 mW/cm^2), l'uscita è 0,43 V

Questo alimenta un secondo stadio op-amp con un guadagno aggiuntivo di 6,1x. In questo esempio, l'uscita finale è 0,43V x 6,1 = 2,62V.

Come configurato, il modulo è particolarmente utile per misurare livelli di luce UV da moderati a moderatamente alti o se il sensore è posizionato dietro un filtro a densità neutra per ridurre la percentuale di UV che colpisce il sensore.

Se si desidera misurare livelli UV molto elevati, il secondo stadio di amplificazione può essere bypassato. Ciò può essere ottenuto cortocircuitando la resistenza da 5,1K "512" e rimuovendo la resistenza da 1K alla sua destra con la marcatura "01B" o "102". Questo cambia il guadagno dell'amplificatore di uscita in x1, rimuovendolo di fatto dal circuito. Con questa modifica, l'indice UV viene quindi calcolato moltiplicando l'uscita per 10.

Nota: a partire da 6/2021 stiamo modificando questo modulo e ora viene fornito con una resistenza di feedback da 1M sul primo stadio, come indicato sopra. Prima di quella data la resistenza di feedback era 10M. Le resistenze da 10M sono contrassegnate con 01F, le resistenze da 1M sono contrassegnate con 01E. Con una resistenza di feedback da 10M, il primo stadio è 43 * fotocorrente del sensore in µA. Se la fotocorrente è 0,1 µA (0,09 mW/cm^2), l'uscita è 4,3 V.

  • Rilevamento UV
  • Uscita analogica
  • Compatibile 3.3/5V
  • Header a 3 pin

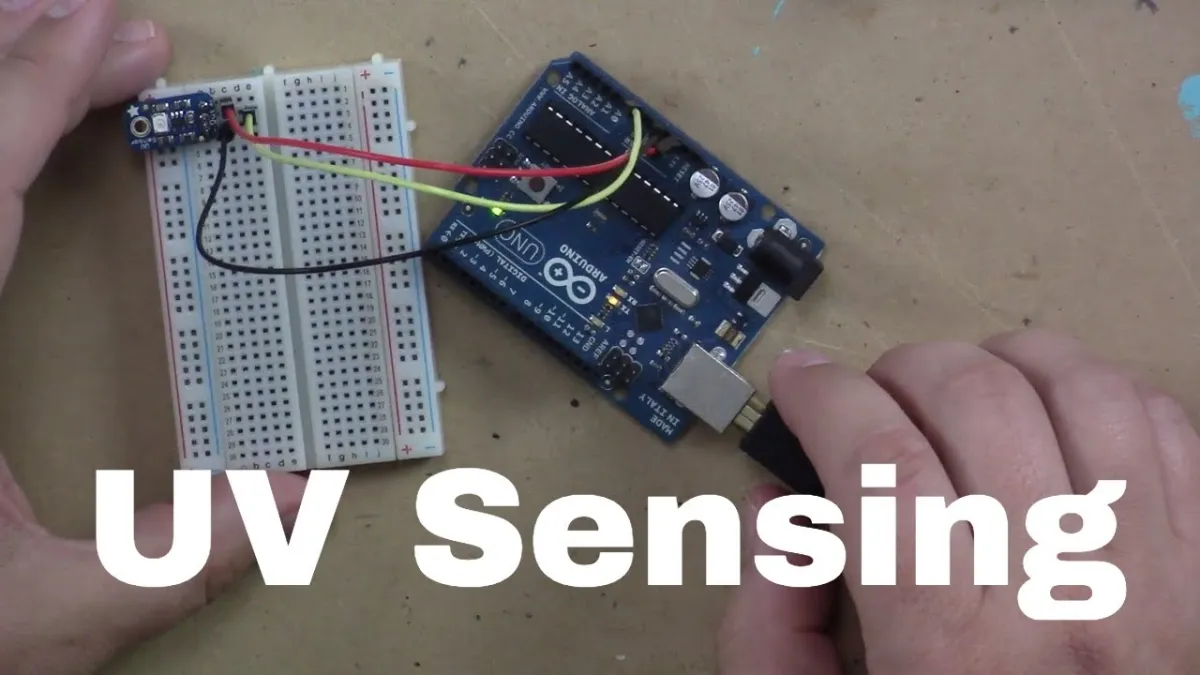

La riproduzione carica il video da YouTube.

Perché scegliere questo prodotto?

  • Misura l'intensità UV – Rileva la radiazione ultravioletta tramite uscita analogica.
  • Ampio intervallo UV – Funziona da 240nm a 370nm.
  • Adatto per MCU – L'uscita del segnale si collega a un ingresso analogico.
  • 3.3 e 5V – Compatibile con sistemi a 3.3V e 5V.
  • Incluso header – Fornito con intestazione maschio separata a 3 pin.
Specifiche
Tensione di alimentazione2,7V a 5,5V
Compatibile con3.3V e 5V
Lunghezza d'onda240nm – 370nm

Nella confezione

  • Modulo sensore di luce UV GUVA-S12SD
  • Connettore maschio a 3 pin
