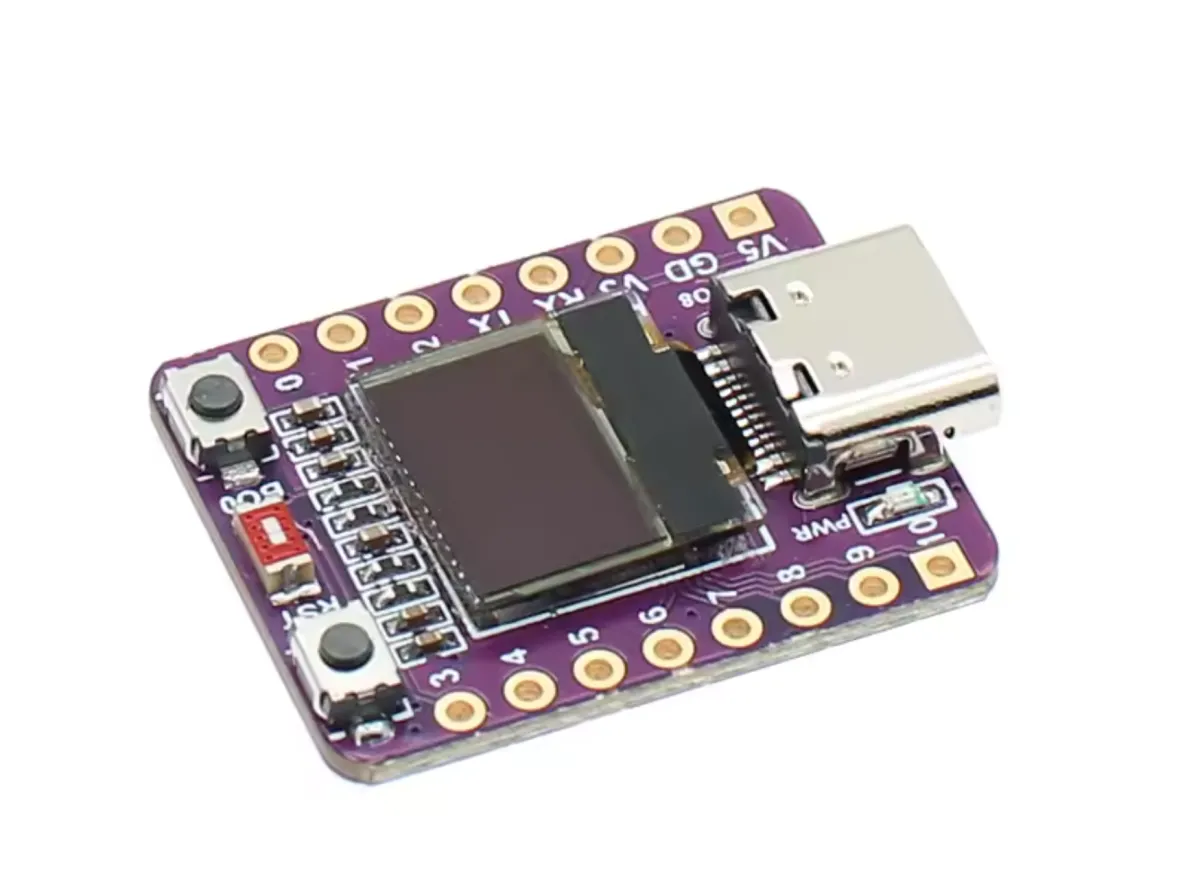

Scheda di sviluppo ESP32-C3 con mini display OLED da 0.42 pollici

Questa scheda di sviluppo ESP32-C3 combina connettività wireless con un compatto display OLED da 0.42 pollici. La scheda è basata sul affidabile chip ESP32C3FN4/FH4 e dispone di un'antenna ceramica integrata per WiFi e Bluetooth. Con 4MB di memoria flash e programmazione USB è ideale per diversi progetti IoT.

Caratteristiche principali

  • Processore: ESP32-C3FN4/FH4, single-core RISC-V a 32 bit fino a 160 MHz
  • Memoria flash: 4MB
  • Display: OLED da 0.42 pollici per un feedback visivo diretto
  • Connettività: WiFi dual-mode (802.11b/g/n) e Bluetooth 5 (LE, mesh)
  • Programmazione: Semplice tramite USB
  • Antenna: Antenna ceramica integrata

Funzioni WiFi e Bluetooth

  • WiFi con velocità dati fino a 150 Mbps, supporto per larghezza di banda 20/40 MHz
  • Supporto per più modalità WiFi: Station, SoftAP e modalità promiscuous
  • Bluetooth 5 LE con elevata potenza di trasmissione fino a 20 dBm e reti mesh
  • Coesistenza interna tra WiFi e Bluetooth per l'uso condiviso dell'antenna

Hardware e interfacce

  • 22 pin GPIO programmabili
  • Comunicazione tramite UART, SPI, I2C, I2S e USB Serial/JTAG
  • Funzioni analogiche: due ADC SAR a 12 bit, sensore di temperatura
  • Timer e watchdog per temporizzazione affidabile e rilevamento errori

Basso consumo energetico e sicurezza

  • Quattro modalità di risparmio energetico, inclusa la deep-sleep con solo 5 µA di consumo
  • Funzioni di sicurezza come secure boot e crittografia flash
  • Accelerazione hardware crittografica: AES, SHA, RSA e altro

Applicazioni

Grazie al basso consumo energetico e alla versatile connettività, questa scheda è adatta per:

  • Dispositivi Smart Home
  • Automazione industriale
  • Assistenza sanitaria
  • Elettronica di consumo
  • Smart Agriculture
  • Sistemi POS
  • Robot di servizio
  • Apparecchiature audio
  • Sensori IoT a basso consumo e data logger

Manuale del prodotto: ESP32-C3 Development Board con 0.42" OLED

Questa compatta scheda IoT è basata sul chip ESP32-C3 (RISC-V) e dispone di uno schermo OLED integrato da 0.42 pollici. Poiché il pinout e il controllo dello schermo differiscono dai moduli ESP32 standard, di seguito trovate le istruzioni specifiche per utilizzare correttamente la scheda.


1. Specifiche hardware importanti

  • Chip: ESP32-C3FN4 (4MB Flash, WiFi & Bluetooth 5.0).
  • USB: USB nativo (USB-C). Attenzione: attivate "USB CDC On Boot" in Arduino IDE per il supporto Serial Monitor.
  • Schermo OLED: 0.42 pollici (risoluzione effettiva 72x40 pixel).
  • Formato: Molto compatto (ca. 20x25mm).

2. Pinout & Connessioni (Attenzione!)

La documentazione online è spesso confusa. Utilizzate le assegnazioni dei pin seguenti per questa scheda specifica (stile ABRobot):

  • OLED I2C SDA: GPIO 5 (Non 8, come spesso indicato negli schemi).
  • OLED I2C SCL: GPIO 6 (Non 9).
  • LED integrato: GPIO 8 (Active LOW: LOW = acceso, HIGH = spento).
  • Pulsante Boot: GPIO 9.
  • Seriale hardware (UART0): TX = GPIO 21, RX = GPIO 20.

3. Impostazioni Arduino IDE

Per programmare questa scheda selezionate le seguenti impostazioni nell'Arduino IDE:

  • Board: ESP32C3 Dev Module
  • USB CDC On Boot: Enabled (Essenziale per poter vedere Serial.print).
  • Flash Mode: DIO (predefinito).
Consiglio per il primo caricamento:
Se il caricamento fallisce, tenete premuto il pulsante BOOT, premete brevemente RESET, e poi rilasciate BOOT. In questo modo forzate la modalità download.

4. Controllare lo schermo OLED (Cruciale)

Lo schermo utilizza un controller SSD1306, ma ha una risoluzione fisica di soli 72x40 pixel. Tuttavia il buffer interno è 128x64. È necessario applicare un "offset" (spostamento) per rendere visibile il testo.

Libreria necessaria: Installate la libreria U8g2 (di olikraus) tramite il Library Manager di Arduino.

Esempio di codice:

#include
#include

// Inizializzazione per ESP32-C3 con I2C su pin 5 (SDA) e 6 (SCL)
// Usiamo il driver standard 128x64, ma solo una parte dello schermo.
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE, 6, 5);

// Impostazioni per il display da 0.42 pollici
int width = 72;
int height = 40;

// Gli offset sono necessari per centrare l'output nel buffer 128x64
int xOffset = 30; // 30 funziona meglio nella pratica
int yOffset = 12; // (64 - 40) / 2 = 12

void setup(void) {
  delay(1000); // Breve pausa per stabilità

  u8g2.begin();
  u8g2.setContrast(255);      // Luminosità massima
  u8g2.setBusClock(400000);   // Velocità I2C 400kHz
  u8g2.setFont(u8g2_font_ncenB10_tr); // Scegli un font leggibile
}

void loop(void) {
  u8g2.clearBuffer(); // Cancella il buffer interno

  // Disegna un riquadro attorno all'area visibile per testare
  u8g2.drawFrame(xOffset, yOffset, width, height);

  // Disegna testo (tenere conto di xOffset e yOffset!)
  u8g2.setCursor(xOffset + 5, yOffset + 25);
  u8g2.print("ESP32-C3");

  u8g2.sendBuffer(); // Invia i dati allo schermo
  delay(1000);
}

5. Controllare i pin extra (LED Blink)

Volete testare gli altri pin? Usate questo semplice loop. Attenzione: il pin 8 controlla anche il LED integrato.

// GPIO 8 è il LED integrato (LOW = ACCESO)
#define LED_PIN 8

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, LOW);  // LED acceso
  delay(500);
  digitalWrite(LED_PIN, HIGH); // LED spento
  delay(500);
}
  • WiFi dual-mode
  • Bluetooth 5 LE
  • OLED da 0.42 pollici
  • Programmazione USB

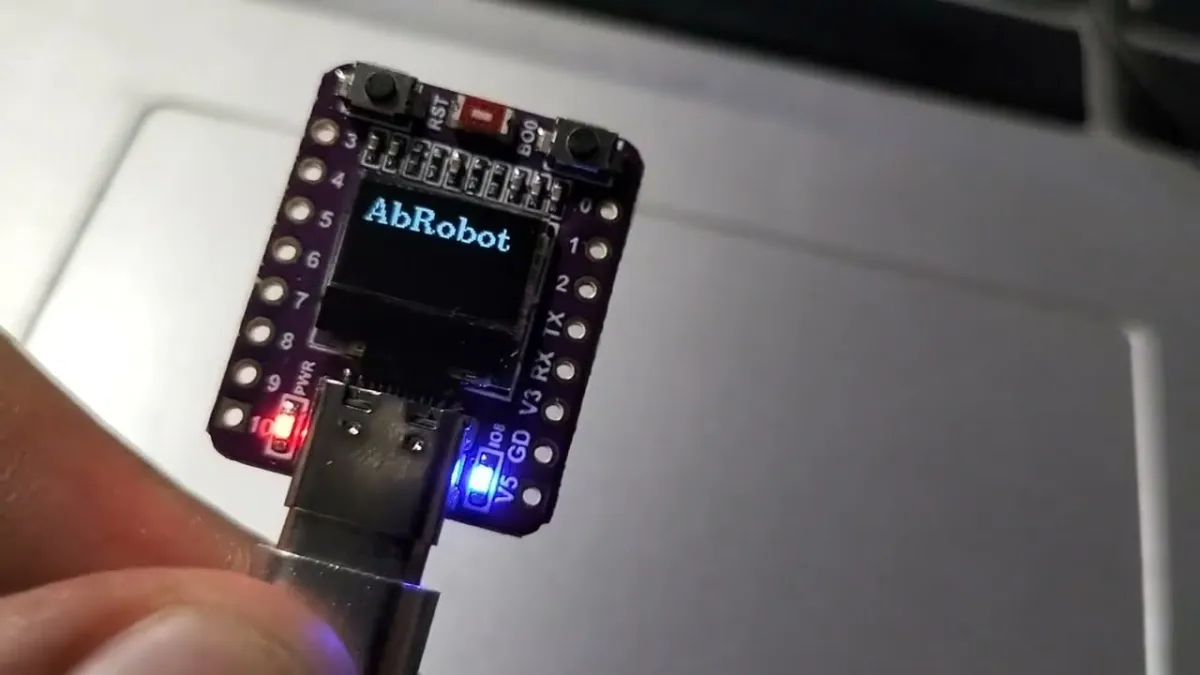

La riproduzione carica il video da YouTube.

Perché scegliere questo prodotto?

  • Display OLED compatto – Feedback visivo diretto su 0,42 pollici.
  • Connettività wireless – Supporta WiFi e Bluetooth 5.
  • Facile tramite USB – La programmazione avviene facilmente tramite USB.
  • Antenna integrata – Antenna ceramica per WiFi e Bluetooth.
  • Molte interfacce – Comunicazione tramite UART, SPI, I2C, I2S e USB.
Specifiche
ProcessoreESP32-C3FN4/FH4, RISC-V single-core a 32 bit fino a 160 MHz
Memoria flash4 MB
DisplayOLED da 0.42 pollici per feedback visivo diretto
ConnettivitàWiFi dual-mode (802.11b/g/n) e Bluetooth 5 (LE, mesh)
ProgrammazioneFacile tramite USB
AntennaAntenna ceramica integrata
Supporto per più modalità WiFiStation, SoftAP e modalità promiscuous
Funzioni analogichedue ADC SAR a 12 bit, sensore di temperatura
Accelerazione hardware crittograficaAES, SHA, RSA e altro
ChipESP32-C3FN4 (4MB Flash, WiFi e Bluetooth 5.0)
Schermo OLED0.42 pollici (risoluzione effettiva 72x40 pixel)
OLED I2C SDAGPIO 5 (Non 8, come spesso indicato negli schemi)
OLED I2C SCLGPIO 6 (Non 9)
LED integratoGPIO 8 (LOW attivo: LOW = acceso, HIGH = spento)
Pulsante BootGPIO 9
Seriale hardware (UART0)TX = GPIO 21, RX = GPIO 20
SchedaModulo di sviluppo ESP32C3
USB CDC all'avvioAbilitato (essenziale per vedere Serial.print)
Modalità FlashDIO (predefinito)
FormatoMolto compatto (ca. 20x25mm)
