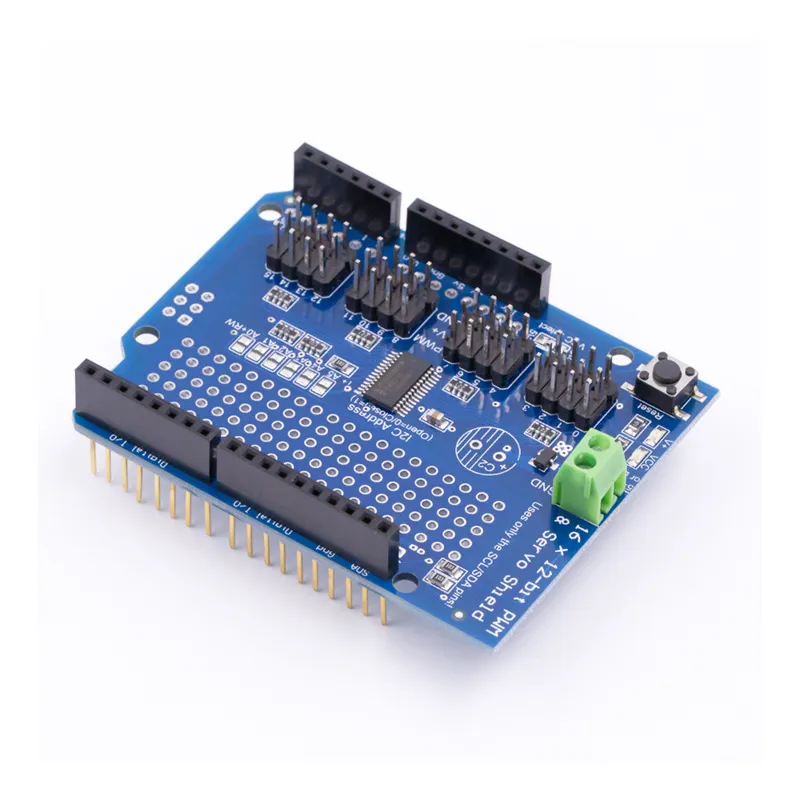

Shield PWM e Servo a 16 canali 12-bit con interfaccia I2C per Arduino UNO R3

Ideale per realizzare un robot con molti servo's come un Hexpod Walker. O magari vuoi controllare moltissimi LED con un’uscita PWM precisa. Allora ti accorgerai che l’Arduino ha troppe poche uscite PWM, oppure che confliggono con un altro shield! E adesso? Potresti rinunciare OPPURE potresti prendere questo pratico shield driver PWM e servo. Questo shield funziona con tutti gli Arduino che supportano gli shield.
Il chip su questo shield è perfetto per questo. Utilizzando solo due pin I2C puoi controllare 16 uscite PWM indipendenti. Puoi persino impilare 62 shield uno sopra l’altro per controllare in totale ben 992 uscite PWM. Poiché I2C è un bus condiviso, puoi anche collegare altri dispositivi e sensori I2C ai pin SCL/SDA purché i loro indirizzi non confliggano.

  • Driver PWM controllato via I2C con clock integrato. Ciò significa che, a differenza della famiglia TLC5940, la microcontroller non deve essere continuamente controllata. Funziona in completa autonomia.
  • Adatto per 5V, puoi controllarlo anche da un ESP32, ESP8266 o Wemos a 3,3V.
  • Indirizzo I2C impostabile tramite 6 pin.
  • Frequenza PWM regolabile fino a circa 1,6kHz.
  • Risoluzione a 12-bit per ogni uscita - per i servo significa una risoluzione di 4µs a una frequenza di aggiornamento di 60Hz.
  • Uscita push-pull o open-drain configurabile

Questo shield è dotato di:

  • morsetti per l’ingresso di alimentazione oppure puoi usare il breakout sul lato.
  • Protezione contro il collegamento errato sui morsetti.
  • Connettori a 3 pin in gruppi di 4, così puoi collegare 16 servo in uno solo.
  • Design impilabile.
  • Spazio per un grande condensatore sulla linea V+ (se ne hai bisogno).
  • Resistenze da 220 Ohm su tutte le uscite per proteggerle e per facilitare il controllo dei LED.

I pin sono pre-saldati come nell’immagine.

Dimensioni
Lunghezza: 6,8cm
Larghezza: 5,3cm
Altezza: 2cm

  • PWM regolabile
  • interfaccia I2C
  • 6,8 x 5,3 x 2 cm
  • risoluzione a 12 bit

Perché scegliere questo prodotto?

  • 16 uscite indipendenti – Controlla separatamente 16 uscite PWM.
  • Funzionamento autonomo – Orologio integrato, microcontrollore non necessario in modo continuo.
  • Design impilabile – 62 shield impilabili per uscite extra.
  • Frequenza regolabile – Frequenza PWM fino a circa 1,6 kHz.
  • Connessioni protette – Protezione contro il collegamento errato sui terminal block.
  • Connessione servo – Collega 16 servo tramite connettori a 3 pin.
Specifiche
Larghezza5,3 cm
Risoluzione12-bit
InterfacciaI2C
Adatto perArduino
Lunghezza6,8 cm
Frequenza1,6 kHz
Altezza2 cm
