Schema di collegamento ed esempio di codice

Ecco come collegare il Servo SG90 Micro 180 gradi a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Demo Sweep del micro servo SG90

Questo progetto mostra come controllare un micro servo SG90 usando un Arduino Uno. Lo sketch muove il braccio del servo in modo fluido avanti e indietro da 0 a 180 gradi. Apri il Serial Monitor a 115200 baud per osservare l'angolo attuale del servo.

Schema di collegamento: Servo SG90 Micro 180 gradi su un Arduino UNO
Schema di collegamento · Clicca per ingrandire
Tabella di collegamento: Servo SG90 Micro 180 gradi su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
SG90_Micro_Servo_Sweep_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : SG90 Micro Servo Sweep Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Servo SG90
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Servo.h>

const int SERVO_PIN = 9;
Servo myServo;

void setup() {
  Serial.begin(115200);
  myServo.attach(SERVO_PIN);
  Serial.println(F("SG90 Servo Sweep Demo Started"));
}

void loop() {
  // Sweep from 0 to 180 degrees
  for (int pos = 0; pos <= 180; pos += 1) {
    myServo.write(pos);
    delay(15);
  }
  Serial.println(F("Reached 180 degrees"));
  delay(500);

  // Sweep back from 180 to 0 degrees
  for (int pos = 180; pos >= 0; pos -= 1) {
    myServo.write(pos);
    delay(15);
  }
  Serial.println(F("Reached 0 degrees"));
  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Sweep del servo SG90 con ESP32

Questo progetto fa muovere avanti e indietro un micro servo SG90 su 180 gradi. Il servo è alimentato dal pin VIN dell’ESP32 (5V da USB) ed è controllato usando un segnale PWM generato con la libreria ESP32Servo. Apri il Monitor Seriale per osservare l’angolo corrente mentre compie lo sweep.

Schema di collegamento: Servo SG90 Micro 180 gradi su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire
Tabella di collegamento: Servo SG90 Micro 180 gradi su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
SG90_Servo_Sweep_with_ESP32.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : SG90 Servo Sweep with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Servo SG90
 *  Libraries : ESP32Servo 3.1.3
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <ESP32Servo.h>

const int SERVO_PIN = 18;  // GPIO 18 connected to servo PWM pin

Servo myServo;

void setup() {
  Serial.begin(115200);
  Serial.println("ESP32 SG90 Servo Sweep Demo");

  // Allow allocation of all timers for ESP32Servo
  ESP32PWM::allocateTimer(0);
  ESP32PWM::allocateTimer(1);
  ESP32PWM::allocateTimer(2);
  ESP32PWM::allocateTimer(3);
  myServo.setPeriodHertz(50);      // Standard 50 Hz servo
  myServo.attach(SERVO_PIN, 500, 2400); // Standard pulse width limits for SG90
}

void loop() {
  // Sweep from 0 to 180 degrees
  for (int pos = 0; pos <= 180; pos += 5) {
    myServo.write(pos);
    Serial.print("Position: ");
    Serial.println(pos);
    delay(20);
  }

  delay(500);

  // Sweep back from 180 to 0 degrees
  for (int pos = 180; pos >= 0; pos -= 5) {
    myServo.write(pos);
    Serial.print("Position: ");
    Serial.println(pos);
    delay(20);
  }

  delay(500);
}

Librerie necessarie: ESP32Servo 3.1.3

Wiring diagram and example code generated by Codey.online — https://www.codey.online

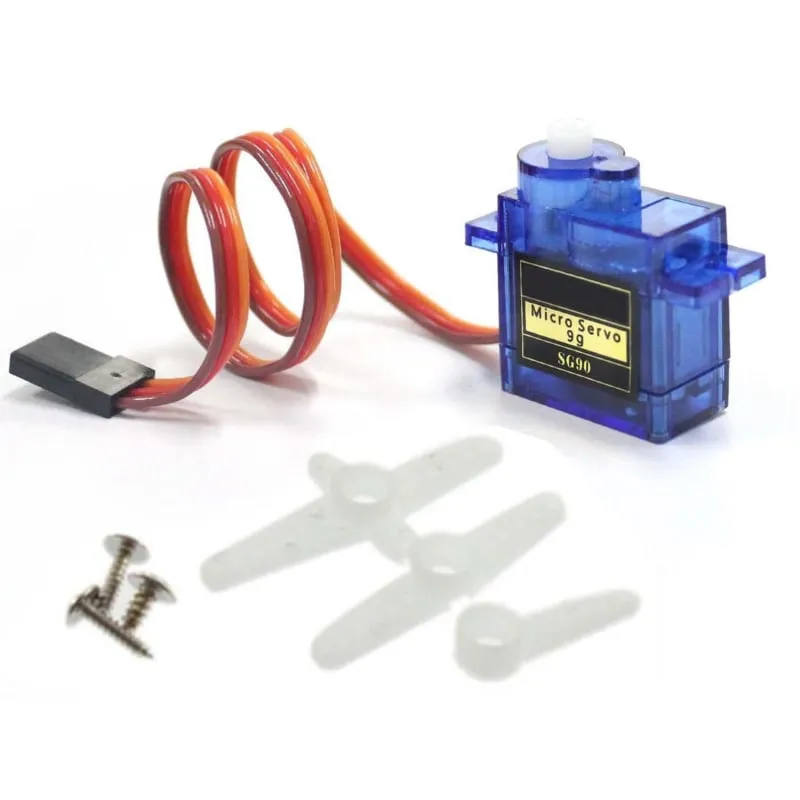

Servo SG90 Micro 180 gradi

Il servo SG90 Micro è un servo di alta qualità e di piccole dimensioni, perfetto per l'uso in progetti hobbistici e piccoli robot. Con un formato compatto di soli 23 x 12,2 x 29 mm e un peso di soli 9 grammi, questo servo è ideale per l'uso in spazi ridotti dove altri servi non entrano.

Bekijk het SG90 aansluitschema en voorbeeldcode voor Arduino.

Il servo SG90 Micro ha una coppia di 1,5 kg/cm e può essere collegato a una tensione di 4,8-6V. È inoltre dotato di un connettore a 3 pin, che ne facilita il collegamento al microcontrollore o alla scheda di sviluppo.

Questo servo ha un intervallo di rotazione di 180 gradi e può essere posizionato con precisione su qualsiasi angolo tra 0 e 180 gradi. Ha anche un tempo di risposta rapido di soli 0,1 secondi, rendendolo ideale per applicazioni in cui la velocità è importante.

  • Potenza: 1.8 kg/cm
  • Intervallo di rotazione: ca. 180 gradi
  • Tensione di esercizio: 4.8V-6V
  • Velocità: 0.10 sec / 60 gradi
  • Dimensioni: ca. 22.2 x 11.8 x 31 mm
  • Frequenza PWM: 50hz (20ms)
  • Peso: 9g
  • Velocità a vuoto: 0.12 sec / 60 gradi (4.8 V)
  • Coppia: 1.5-1.7 kg/cm (4.8V-6V)
  • Temperatura di esercizio: -30 / + 60 gradi Celsius





  • Formato compatto
  • 180 gradi
  • 9 grammi
  • Connettore a 3 pin
La riproduzione carica il video da YouTube.

Perché scegliere questo prodotto?

  • Formato compatto – Si adatta a spazi ridotti.
  • Per piccoli robot – Adatto a progetti hobbistici e piccoli robot.
  • Posizionamento preciso – Posizionabile tra 0 e 180 gradi.
  • Tempo di risposta rapido – Solo 0,1 secondi di tempo di risposta.
  • Facile da collegare – Connettore a 3 pin per microcontrollore o scheda di sviluppo.
Specifiche
Dimensionica. 22.2 x 11.8 x 31 mm
ConnessioneConnettore a 3 pin
Peso9g
Tensione di esercizio4.8V-6V
Adatto perArduino
Temperatura di esercizio-30 / + 60 gradi Celsius
Velocità0.10 sec / 60 gradi
Forza massima1.8 kg/cm
Frequenza PWM50hz (20ms)
Coppia1.5-1.7 kg/cm (4.8V-6V)
Campo di rotazioneca. 180 gradi
Velocità a vuoto0.12 sec / 60 gradi (4.8 V)
