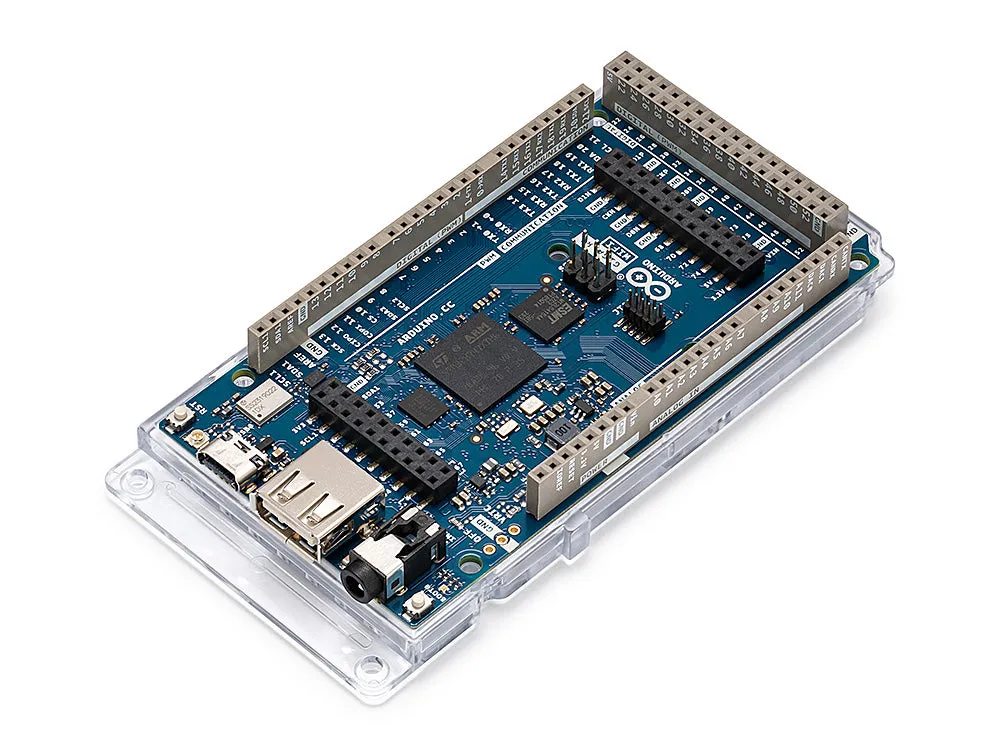

Arduino® GIGA R1 WiFi

Arduino GIGA R1 WiFi è la scheda di sviluppo perfetta per i maker ambiziosi che vogliono portare i loro progetti a un livello superiore. Questa scheda è ideale per sviluppatori, artisti, sound designer e appassionati di tecnologia con grandi idee ma un budget limitato. La scheda offre funzioni avanzate in un componente accessibile e ha lo stesso fattore di forma della popolare Arduino Mega e Due.

Scopri le potenti possibilità di Arduino GIGA R1 WiFi:

Microcontroller: Il microcontrollore dual-core STM32H747XI a 32 bit include un Cortex®-M7 (480 MHz) e un Cortex®-M4 (240 MHz). In questo modo i due processori possono comunicare tra loro. Puoi eseguire Micropython su un core e Arduino sull'altro.

Comunicazione wireless: Con il modulo Murata 1DX, questa scheda supporta sia Wi-Fi® sia Bluetooth®. Collegati facilmente ad Arduino IoT Cloud per gestire i tuoi progetti da remoto. Inoltre, ATECC608A garantisce una comunicazione sicura.

Porte hardware e comunicazione: Come i suoi predecessori, GIGA R1 WiFi dispone di 4 UART, 3 porte I2C, 2 porte SPI e 1 FDCAN.

GPIO e pin aggiuntivi: Questa scheda mantiene il fattore di forma di Mega e Due, consentendoti di usare facilmente shield personalizzati. Ha 76 pin GPIO e header aggiuntivi per maggiori possibilità di connessione. Sono stati aggiunti anche due nuovi pin: un VRTC per il collegamento di una batteria e un pin OFF per spegnere la scheda.

Connettori: GIGA R1 WiFi include connettori aggiuntivi, tra cui una connessione USB-A per chiavette USB e altri dispositivi di archiviazione, un jack da 3.5mm per ingresso e uscita audio, una porta USB-C® per alimentazione e programmazione e un connettore JTAG.

Tensione più elevata: A differenza dei suoi predecessori che supportano fino a 12 volt, GIGA R1 WiFi può gestire un intervallo da 6 a 24 volt.

Arduino GIGA R1 WiFi è senza dubbio la scheda migliore per i maker ambiziosi con grandi idee. Collegala ad Arduino GIGA Display Shield per la massima funzionalità con un touchscreen RGB da 3.97” 480x800. Progetta i tuoi shield unici con la stampa 3D e avvia il tuo progetto DIY con le nostre guide.

Specifiche tecniche:

  • Scheda: Arduino® GIGA R1 WiFi
  • SKU: ABX00063
  • Microcontroller: STM32H747XI dual Cortex®-M7+M4 32bit low power Arm® MCU
  • Radio Module: Murata 1DX dual WiFi 802.11b/g/n 65 Mbps e Bluetooth®
  • Sicurezza: ATECC608A-MAHDA-T
  • USB: USB-C® (Programmazione / HID), USB-A (Host)
  • Pin: 76 pin I/O digitali, 12 pin di ingresso analogico, 2 DAC (DAC0/DAC1), 12 pin PWM
  • Comunicazione: UART (4x), I2C (3x), SPI (2x), CAN (richiede un transceiver esterno)
  • Connettori: Camera (I2C + D54-D67), Display (D1N, D0N, D1P, D0P, CKN, CKP + D68-D75), Audio Jack (DAC0, DAC1, A7)
  • Alimentazione: Tensione di esercizio 3.3V, Tensione di ingresso (VIN) 6-24V, Corrente DC per pin I/O 8 mA
  • Frequenza di clock: Cortex® M7 480 MHz, Cortex® M4 240 MHz
  • Memoria: 2MB Flash, 1MB RAM
  • Dimensioni: Larghezza 53 mm, Lunghezza 101 mm



Domande frequenti su Arduino GIGA R1 WiFi

Ho bisogno di un'antenna esterna? È inclusa?
Sì, hai bisogno di un'antenna esterna. La scheda non ha un'antenna integrata, ma nella confezione è inclusa un'antenna u.FL.

Quali modelli Arducam sono compatibili con il connettore della fotocamera sulla scheda?
Il connettore della fotocamera (header J6) è un adattatore a 20 pin adatto a fotocamere Arducam come OV7675 e OV7670. Per ulteriori informazioni sull'uso della fotocamera, puoi consultare il manuale della GIGA R1 WiFi Camera.

Quali sono le differenze tra Portenta H7 e GIGA R1 WiFi?
Ci sono alcune differenze importanti:

  • GIGA R1 WiFi utilizza USB-C® per alimentare e programmare la scheda, e per simulare dispositivi HID come un mouse o una tastiera. Con Portenta H7, USB-C® può essere usato anche come uscita DisplayPort, hub USB o per fornire alimentazione ai dispositivi OTG collegati.
  • GIGA R1 WiFi offre un facile accesso a tutte le funzionalità dello STM32H7 con header pin da 2,54 mm, rendendola un'opzione più adatta al prototyping. Portenta H7 è più adatta alla produzione di massa, grazie all'uso di connettori compatti ad alta densità per risparmiare spazio.
  • GIGA R1 WiFi offre funzioni aggiuntive come un connettore USB-A, un ingresso-uscita jack da 3,5mm e un connettore JTAG sulla scheda, grazie alle dimensioni maggiori.

Quali shield sono compatibili con GIGA R1 WiFi?
Qualsiasi shield nel fattore di forma UNO, Mega o Due che supporti 3.3V dovrebbe funzionare con GIGA R1 WiFi. Tuttavia, consigliamo di verificare la compatibilità con il produttore. I seguenti shield sono ufficialmente compatibili con GIGA R1 WiFi:

  • Arduino Ethernet Shield Rev2
  • Arduino Motor Shield Rev3
  • Arduino 4 Relays Shield
  • Arduino 9 Axis Motion Shield

Qual è la differenza tra i due connettori USB su GIGA R1 WiFi?
GIGA R1 WiFi ha due connettori USB:

  • Il connettore USB-C® (USB0), accanto al pulsante di reset e al connettore antenna u.FL, viene utilizzato per la programmazione, la comunicazione seriale e l'alimentazione a 5V.
  • Il connettore USB-A (USB1), accanto al connettore jack da 3,5mm, funge da host USB e non è destinato alla programmazione.
  • MCU dual-core
  • Wi-Fi e Bluetooth
  • 76 pin GPIO
  • Ingresso 6-24V

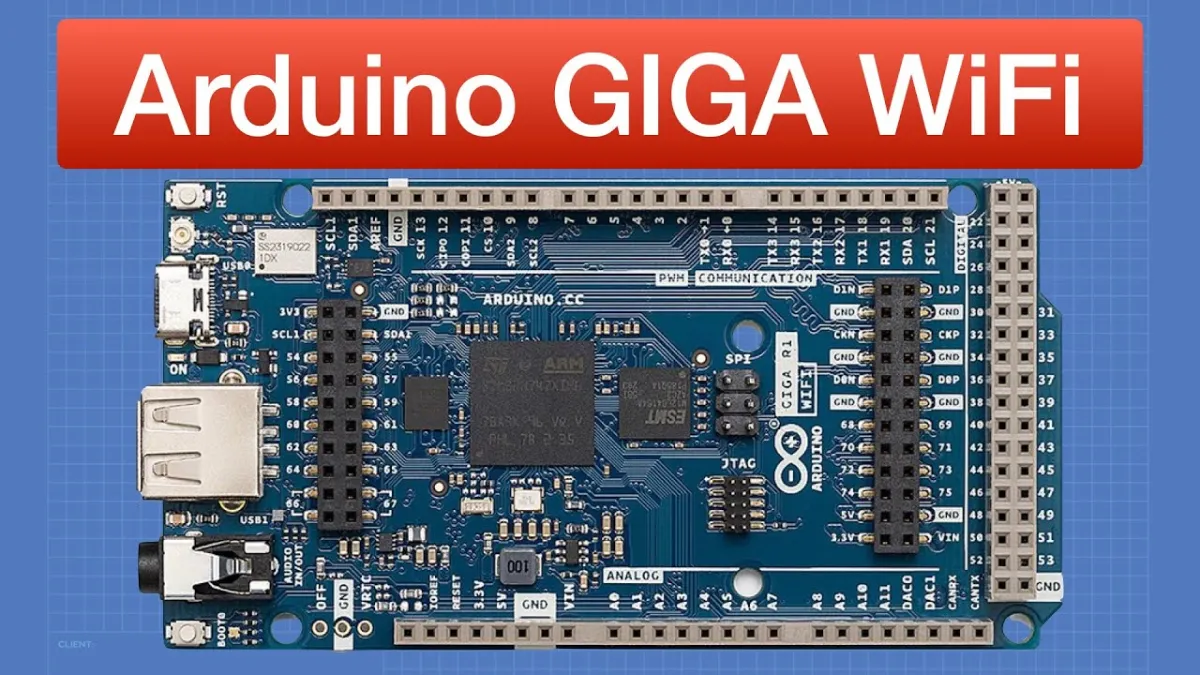

La riproduzione carica il video da YouTube.

Perché scegliere questo prodotto?

  • Potente dual-core – Due core per lavorare in parallelo.
  • Connesso in modalità wireless – Supporta Wi-Fi® e Bluetooth®.
  • Molte connessioni – 76 pin GPIO e header aggiuntivi.
  • Comunicazione sicura – ATECC608A garantisce la sicurezza.
  • Ampia tensione di alimentazione – Funziona con 6 a 24 volt.
Specifiche
MicrocontrolloreSTM32H747XI dual Cortex®-M7+M4 MCU Arm® a 32 bit a basso consumo
AlimentazioneTensione di esercizio 3.3V, tensione di ingresso (VIN) 6-24V, corrente DC per pin I/O 8 mA
DimensioniLarghezza 53 mm, Lunghezza 101 mm
Frequenza di clockCortex® M7 480 MHz, Cortex® M4 240 MHz
ProtezioneATECC608A-MAHDA-T
Memoria2MB Flash, 1MB RAM
USBUSB-C® (Programmazione / HID), USB-A (Host)
SchedaArduino® GIGA R1 WiFi
Modulo radioMurata 1DX dual WiFi 802.11b/g/n 65 Mbps e Bluetooth®
Pin I/O digitali76
Pin PWM12
FDCAN1
Connettore USB-A1
Connettore jack da 3,5 mm1
Connettore JTAG1
SKUABX00063
ComunicazioneUART (4x), I2C (3x), SPI (2x), CAN (richiede un transceiver esterno)
DAC2
Pin di ingresso analogico12

Nella confezione

  • Arduino GIGA R1 WiFi
  • Antenna u.FL
