Convertitore step-down da 4,5-24V a tensione di uscita regolabile, adatto per elettronica con 5V e tensioni fisse.
SKU: OT253-B47 Numero articolo: XH957 EAN: 8721244302621 Ubicazione: B04.07
Alternativa
Modulo step-down regolabile 4~38V 5A 96% Alta efficienza XL4015
€ 2,60
Vedi questa alternativa
Un convertitore di alimentazione step down di alta qualità con un'efficienza del 97,5% da 6.5v a 5V a 0.7A e una produzione di calore relativamente bassa. L'efficienza è del 94% da 12V a 5V a 1A.
Alimentazione 4.5v fino a 24v
Tensione di uscita variabile tra 0.8v e 17v tramite potenziometro, così puoi selezionare tensioni molto insolite, molto comodo!
Inoltre sono presenti alcuni valori fissi:
- 1.8V
- 2.5V
- 3.3V
- 5V
- 9V
- 12V
Tensione di uscita massima: 3A a 5V
Tensione di uscita continua: 2.1A
Dimensioni: 20x11x5mm
Istruzioni per l'uso:
Questo modulo ha 4 connessioni:
- VO+ (Corrente di uscita +)
- GND (Ground / min)
- IN+ (Corrente di ingresso +)
- EN (Enable, se questo viene portato a livello basso non scorrerà più corrente)
Il ground / - sia dell'ingresso che dell'uscita viene collegato a GND.

I punti di saldatura sul retro della scheda sono in realtà jumper saldabili. Non è previsto che vi venga saldato del cablaggio, ma servono solo per selezionare la tensione.
Di default il modulo è impostato per fornire una tensione variabile tramite il potenziometro e può essere regolato a piacere. Con una lente di ingrandimento si può vedere che l'ultimo jumper (ADJ) è saldato. Se vuoi utilizzare una delle tensioni fisse (1.8V, 2.5V, 3.3V, 5V, 9V o 12V) allora il collegamento presso ADJ deve essere interrotto. Questo può essere tagliato con un piccolo coltello affilato. Successivamente saldi un collegamento alla tensione desiderata.

Dimensioni
Lunghezza: 2cm
Larghezza: 1,1cm
Altezza: 0,46cm
| Larghezza | 1,1 cm |
|---|---|
| Tensione di ingresso | 4.5V a 24V |
| Tensione di uscita | 0.8V a 17V |
| Lunghezza | 2 cm |
| Altezza | 0,46 cm |
| Corrente di uscita | 3A |
| Efficienza | 97,5% |
Funziona bene in combinazione, ma il regolatore di tensione può essere un po' difficile da usare.
Anche questo è piccolo ma ottimo
Funziona alla grande. Uscita stabile. Ho usato il rail da 5V per alimentare i LED.
Il funzionamento è del tutto conforme alle aspettative, buon prodotto a un buon prezzo. dimensioni di montaggio compatte, così si può installare bene negli apparecchi
Super buono

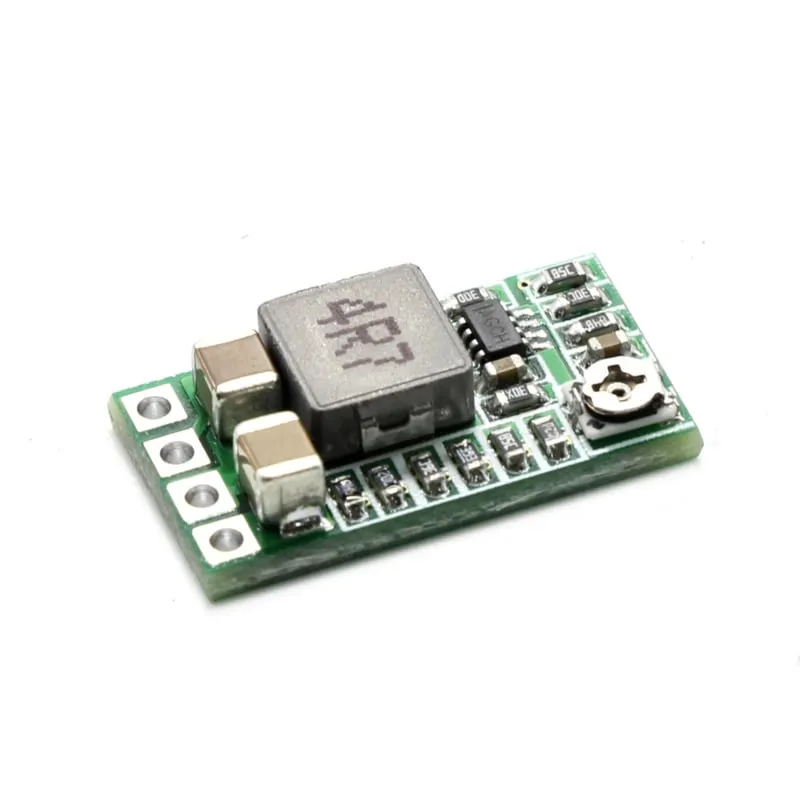

Convertitore step-down buck da 4.5v-24v a 5V 3A (uscita 4R7 regolabile)
