BMS per un pacco batteria 3S, per carica e scarica sicure di 3 celle Li-ion/Li-Po.
SKU: OT3568 Numero articolo: NA539 EAN: 8720618489586 Ubicazione: H04.01
Alternativa
Scheda BMS di carica e protezione 2S per 2x 18650
€ 2,00
Vedi questa alternativa
Un Battery Management System (BMS) per un pacco batteria 3S. Con questo circuito puoi realizzare in sicurezza un pacco batteria di 3 batterie Li-ion/Li-Po in serie (celle). Il circuito protegge il pacco batteria da cortocircuito, sovratensione e sottotensione. Inoltre, il circuito assicura che le batterie vengano caricate in modo uniforme (funzione di bilanciamento).
Specifiche:
Tensione di carica: 12.6V
Corrente massima di carica: 25A*
Corrente massima continua di scarica: 25A*
Protezione da cortocircuito: 45 ± 5A
Tensione di protezione da sovraccarica (per cella/batteria): 4.28 ± 0.05V
Tensione di protezione da scarica (per cella/batteria): 2.55 ± 0.08V
Funzione di bilanciamento: Sì
Dimensioni: 56x45x2.6mm
*Attenzione: questi sono i valori massimi del circuito BMS. Le batterie collegate potrebbero non essere in grado di sopportare questa corrente!
Descrizione dei pin (vedi le immagini per lo schema di collegamento):
B-: Min cella/batteria 1
B1: Plus cella/batteria 1, min cella/batteria 2
B2: Plus cella/batteria 2, min cella/batteria 3
B+: Plus cella/batteria 3
P+: Uscita positiva pacco batteria
P-: Uscita negativa pacco batteria
Usa i collegamenti P+ e P- per caricare e scaricare il pacco batteria.
Attenzione: La realizzazione di un pacco batteria Li-ion/Li-Po richiede competenza. Realizza il pacco solo se sai cosa stai facendo. Il collegamento errato delle batterie e del circuito BMS può causare incendi o persino esplosioni delle batterie.
Dimensioni
Lunghezza: 6cm
Larghezza: 4,1cm
Altezza: 0,31cm

| Dimensioni | 56x45x2.6mm |
|---|---|
| Larghezza | 4,1cm |
| Lunghezza | 6 cm |
| Altezza | 0,31 cm |
| Tensione di carica | 12.6V |
| Corrente di carica | 25A |
| Protezione da cortocircuito | 45 ± 5A |
| Tensione di protezione da sovraccarico | 4.28 ± 0.05V |
| Tensione di protezione da scarica | 2.55 ± 0.08V |
| Corrente massima di scarica continua | 25A |
Funziona bene
tutto ok
Non lo so ancora, devo ancora installarlo. Ma "balanCeer" invece di balanseer
Non ancora testato... ma a detta dei colleghi fa esattamente quello che gli viene chiesto di fare.

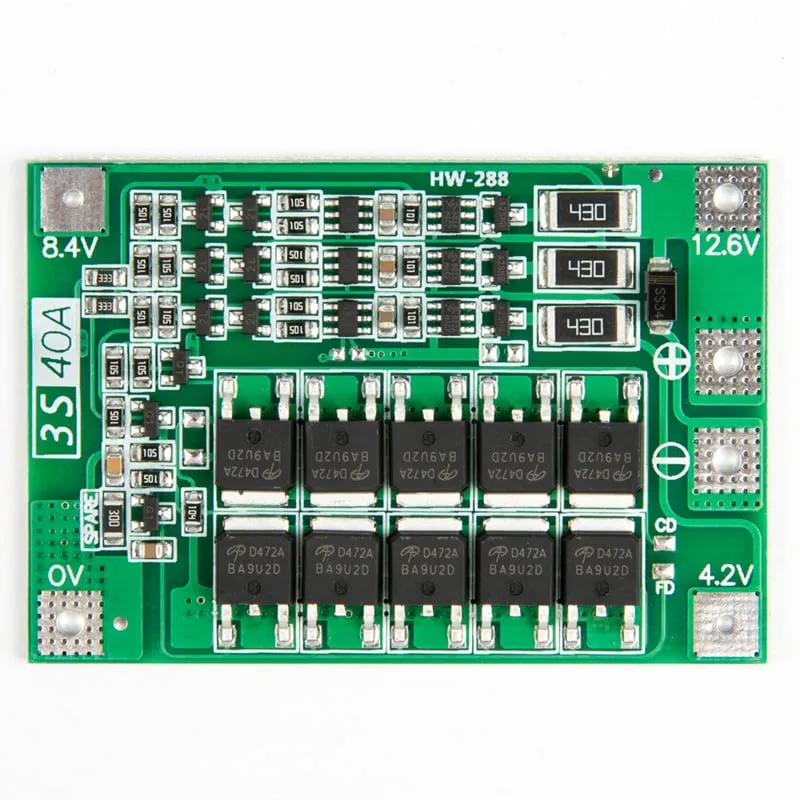

Circuito di protezione BMS 3S con funzione di bilanciamento
