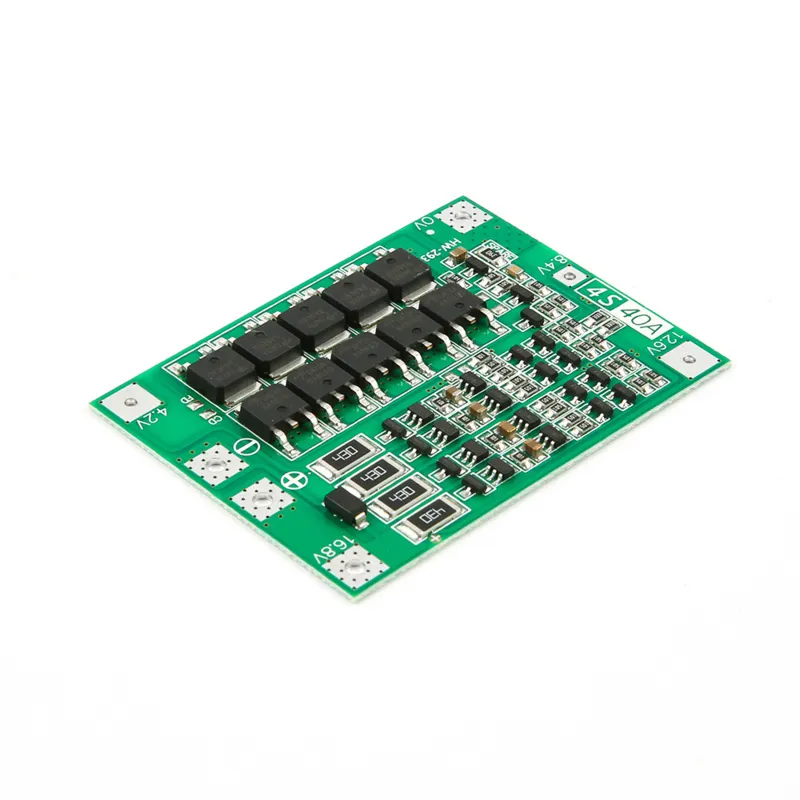

BMS 4S 40A Li-Ion Batteria al litio 18650 Scheda caricatore Pcb

Un Battery Management System (BMS) per un pacco batteria 4S. Con questo circuito puoi realizzare in sicurezza un pacco batteria di 4 batterie Li-ion/Li-Po in serie (celle). Il circuito protegge il pacco batteria da cortocircuito, sovratensione e sottotensione. Inoltre, il circuito assicura che le batterie vengano caricate in modo uniforme (funzione di bilanciamento).

Specifiche:

Tensione di carica: 16.8V - 18.1V
Corrente massima di carica: 25A*
Corrente massima continua di scarica: 40A*
Protezione da cortocircuito: 45 ± 5A
Tensione di protezione da sovraccarica (per cella/batteria): 4.28 ± 0.05V
Tensione di protezione da scarica (per cella/batteria): 2.55 ± 0.08V
Funzione di bilanciamento: Sì
Dimensioni: 56x45x2.6mm
*Attenzione: questi sono i valori massimi del circuito BMS. Le batterie collegate potrebbero non essere in grado di supportare questa corrente!

Descrizione dei pin (vedi le immagini per lo schema di collegamento):

B-: Min cella/batteria 1
B1: Plus cella/batteria 1, min cella/batteria 2
B2: Plus cella/batteria 2, min cella/batteria 3
B3: Plus cella/batteria 3, min cella/batteria 4
B+: Plus cella/batteria 4
P+: Uscita positiva pacco batteria
P-: Uscita negativa pacco batteria
Usa i collegamenti P+ e P- per caricare e scaricare il pacco batteria.

Attenzione: la realizzazione di un pacco batteria Li-ion/Li-Po richiede competenza. Realizza il pacco solo se sai cosa stai facendo. Il collegamento errato delle batterie e del circuito BMS può causare l'incendio delle batterie, o persino un'esplosione.

  • Protezione
  • Funzione di bilanciamento
  • Scarica 40A
  • 56 x 45 x 2,6 mm

Perché scegliere questo prodotto?

  • Protegge il pacco – Contro cortocircuiti, sovratensione e sottotensione.
  • Carica bilanciata – Assicura che le celle vengano caricate in modo uniforme.
  • Uso per 4S – Per un pacco batteria di 4 celle in serie.
  • Alta corrente di scarica – Corrente massima continua di scarica di 40A.
Specifiche
Dimensioni56x45x2.6mm
Adatto perPacco batteria 4S
Tensione di carica16.8V - 18.1V
Corrente di carica25A
Protezione da cortocircuito45 ± 5A
Tensione di protezione da sovraccarico4.28 ± 0.05V
Tensione di protezione da scarica2.55 ± 0.08V
Corrente massima di scarica continua40A
