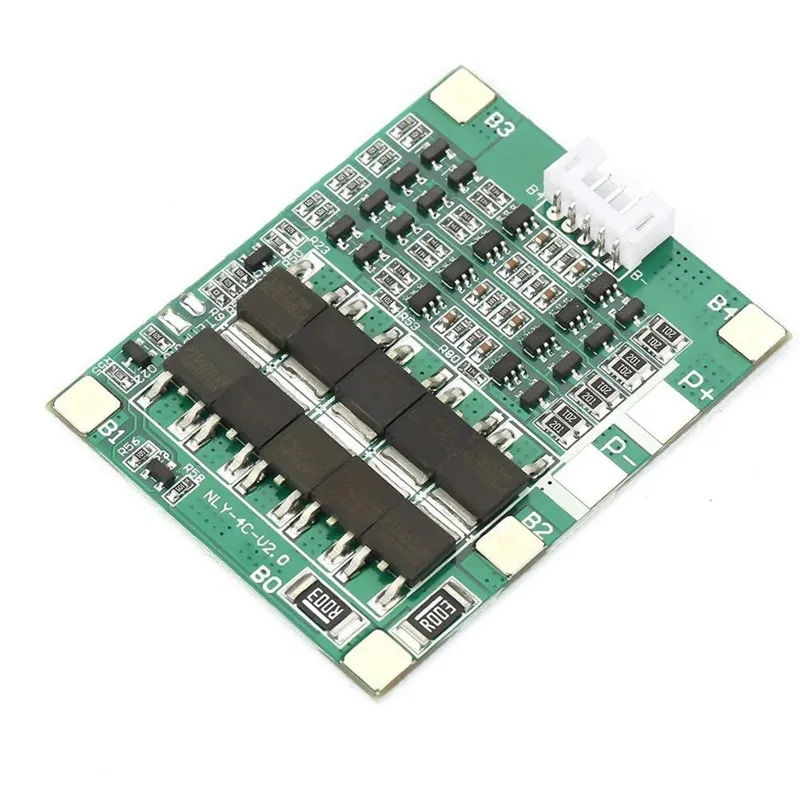

BMS per 4 batterie da 3,7V con funzione di bilanciamento e protezione contro cortocircuito, corrente e tensione.
SKU: OT3554 Numero articolo: NA541 EAN: 8720618690036 Ubicazione: D08.05
Alternativa
Circuito di protezione BMS 3S con funzione di bilanciamento
€ 2,99
Vedi questa alternativa
Questo BMS (Battery Management System) assicura che durante la carica di 4 batterie (come le 18650) da 3.7V tutte le batterie vengano caricate allo stesso livello. Supponiamo che una delle 4 batterie sia un po' più vecchia o si carichi un po' più lentamente: potrebbe aver bisogno di più tempo di carica per raggiungere lo stesso livello. Il BMS provvede a questo.
Inoltre, il BMS protegge le batterie da cortocircuiti, eccessiva corrente o tensione, ecc.
Tensione di carica: 16.8V
Corrente massima di carica: 30A*
Corrente massima continua di scarica: 30A*
Protezione da cortocircuito: 75 ± 5A
Tensione di protezione da sovraccarica (per cella/batteria): 4.25 ± 0.05V
Tensione di protezione da scarica (per cella/batteria): 2.55 ± 0.08V
Funzione di bilanciamento: Sì
Dimensioni: 56x45x8mm
*Attenzione: Questi sono i massimi del circuito BMS. Le batterie collegate potrebbero non essere in grado di sopportare questa corrente!
Descrizione dei pin (vedi le immagini per lo schema di collegamento):
B-: Min cella/batteria 1
B1: Plus cella/batteria 1, min cella/batteria 2
B2: Plus cella/batteria 2, min cella/batteria 3
B3: Plus cella/batteria 3, min cella/batteria 4
B+: Plus cella/batteria 4
P+: Uscita positiva del pacco batteria
P-: Uscita negativa del pacco batteria
Usa i collegamenti P+ e P- per caricare e scaricare il pacco batteria.
Attenzione: Realizzare autonomamente un pacco batteria richiede conoscenze e competenze. Se le batterie o il BMW vengono collegati in modo errato, le batterie possono prendere fuoco o persino esplodere.

| Dimensioni | 56 x 45 x 8 mm |
|---|---|
| Corrente | 30A |
| Protezione da cortocircuito | 75 ± 5A |
| Tensione di protezione da sovraccarico | 4.25 ± 0.05V |
| Tensione di protezione da scarica | 2.55 ± 0.08V |
