Schema di collegamento ed esempio di codice

Ecco come collegare il Modulo step-down regolabile 3-40VDC a 1.5-35VDC LM2596 a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Monitor di tensione Step-Down LM2596

Questo progetto monitora la tensione di uscita del convertitore step-down regolabile LM2596 usando il pin analogico A0. Alimenta il modulo dal pin Arduino 5V/VIN e ruota il potenziometro integrato per vedere la tensione misurata aggiornarsi nel Serial Monitor (assicurati che la tensione di uscita non superi 5V).

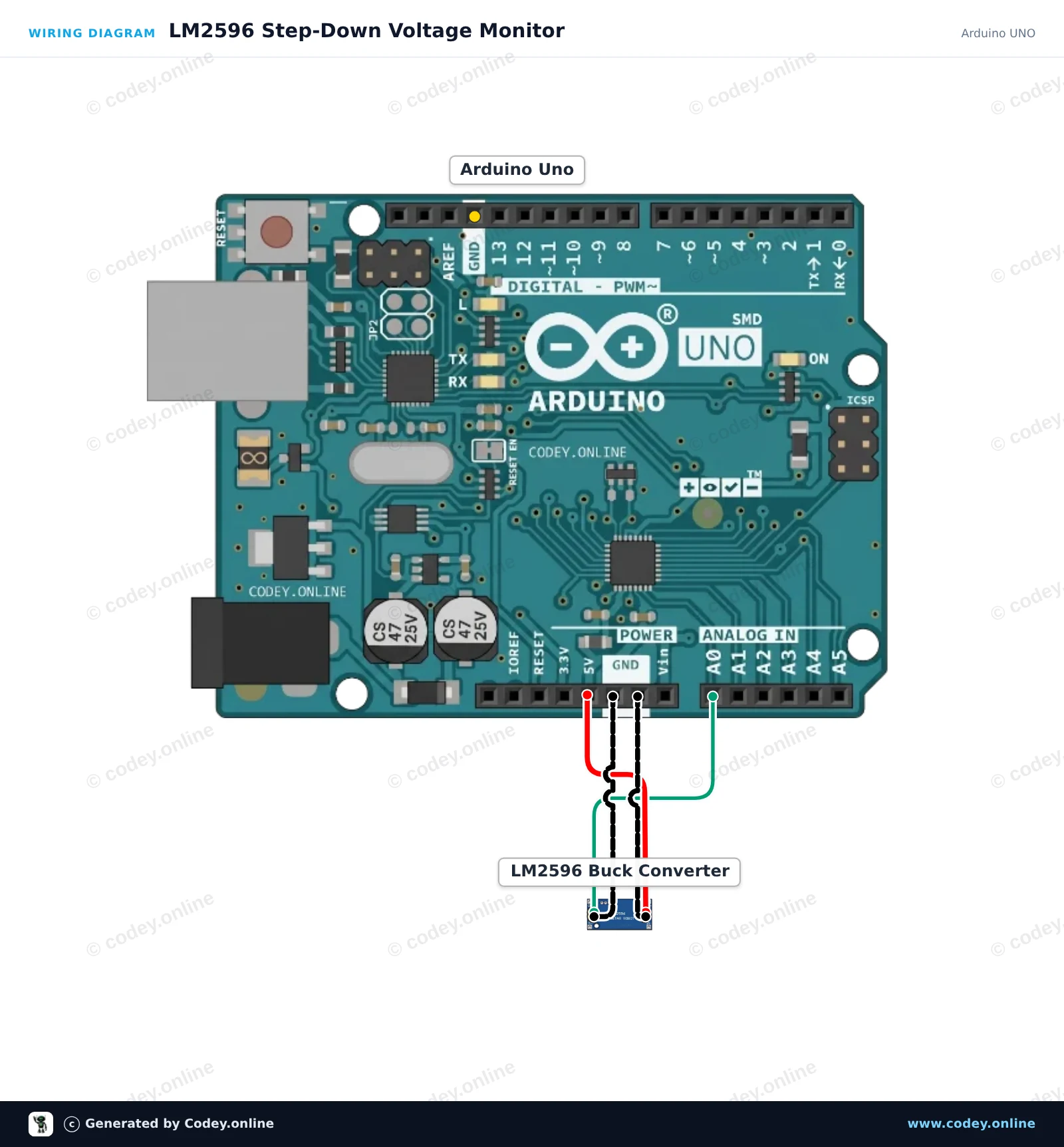

Schema di collegamento: Modulo step-down regolabile 3-40VDC a 1.5-35VDC LM2596 su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

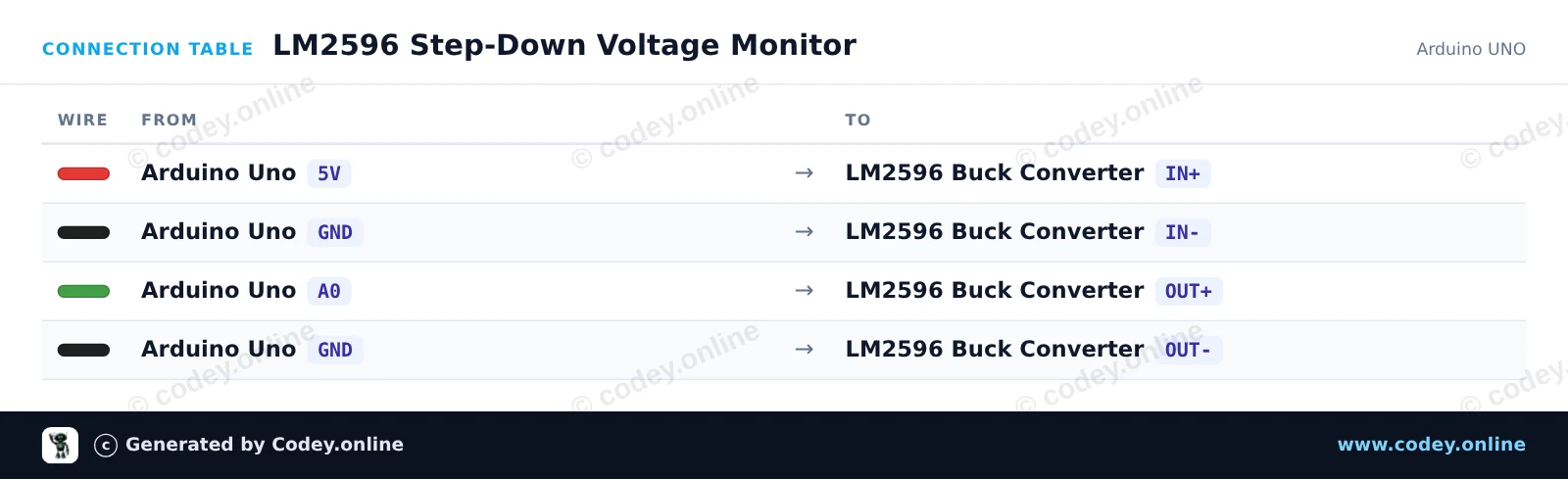

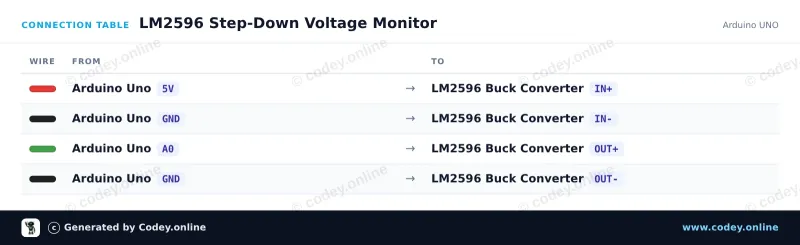

Tabella di collegamento: Modulo step-down regolabile 3-40VDC a 1.5-35VDC LM2596 su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
LM2596_Step_Down_Voltage_Monitor.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : LM2596 Step-Down Voltage Monitor
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Adjustable Step-down Module 3-40VDC 1.5-35VDC LM2596
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// LM2596 Buck Converter Voltage Monitor
// Reads the regulated output on analog pin A0.
// Note: Keep the output voltage at or below 5.0V to protect the analog pin.

const int sensePin = A0;

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for Serial Monitor
  }
  Serial.println(F("LM2596 Step-Down Voltage Monitor Initialized"));
  Serial.println(F("Adjust the trimmer potentiometer on the module."));
}

void loop() {
  int rawValue = analogRead(sensePin);
  float voltage = rawValue * (5.0 / 1023.0);

  Serial.print(F("ADC Value: "));
  Serial.print(rawValue);
  Serial.print(F(" | Output Voltage: "));
  Serial.print(voltage, 2);
  Serial.println(F(" V"));

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Alimentare ESP32 con convertitore buck LM2596

Questa configurazione usa il modulo step-down LM2596 per regolare una sorgente di alimentazione DC da 12V a 5V per alimentare l'ESP32 tramite il pin VIN. Prima di collegare l'uscita all'ESP32, usa un multimetro e ruota il potenziometro trimmer onboard finché l'uscita non misura esattamente 5.0V. L'ESP32 fa lampeggiare il LED di stato onboard e comunica l'uptime via Serial per confermare un funzionamento stabile.

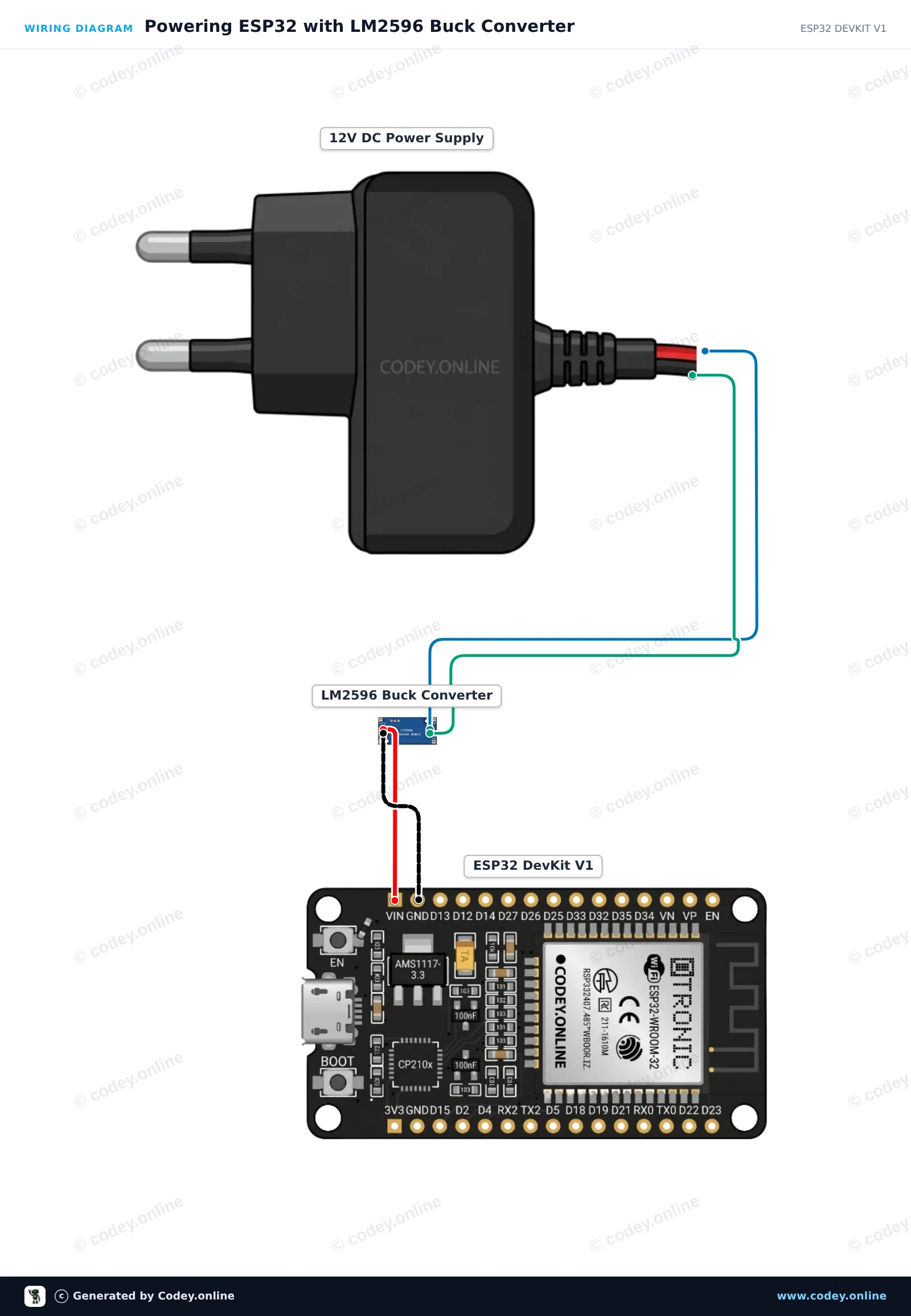

Schema di collegamento: Modulo step-down regolabile 3-40VDC a 1.5-35VDC LM2596 su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

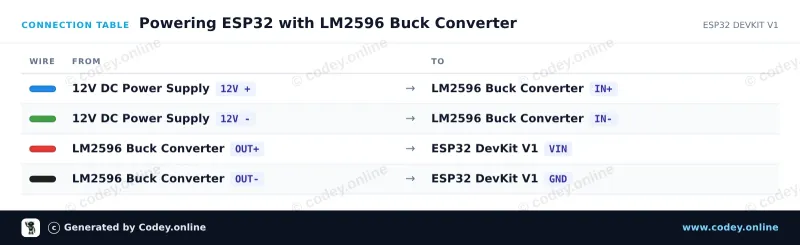

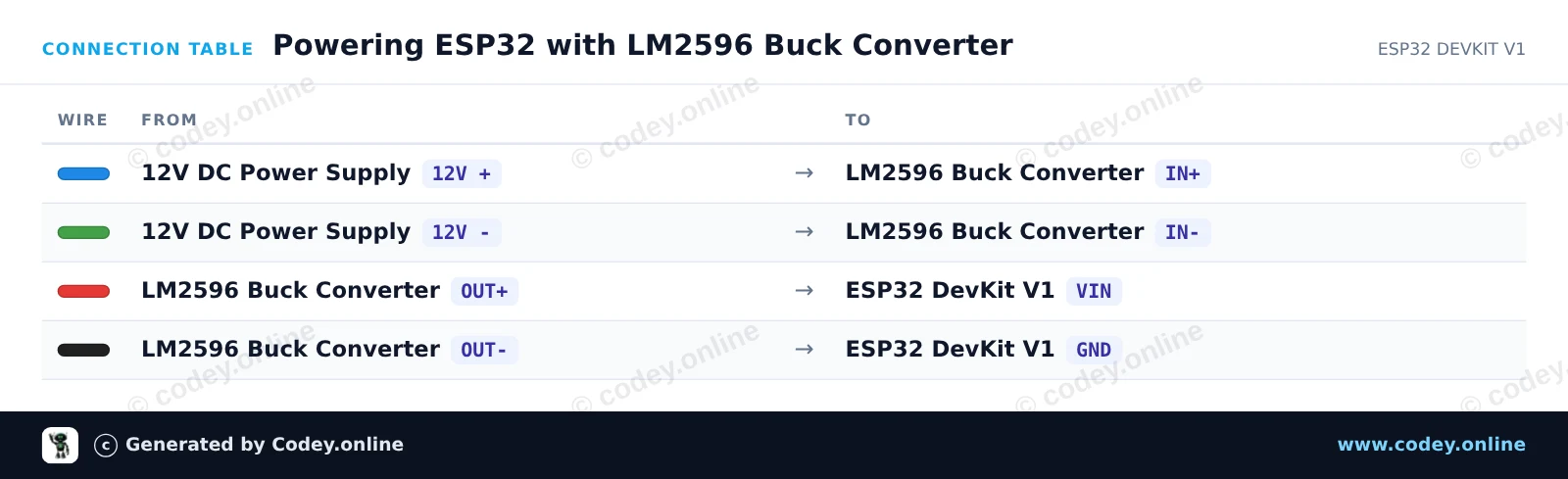

Tabella di collegamento: Modulo step-down regolabile 3-40VDC a 1.5-35VDC LM2596 su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
Powering_ESP32_with_LM2596_Buck_Converte.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Powering ESP32 with LM2596 Buck Converter
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Adjustable Step-down Module 3-40VDC 1.5-35VDC LM2596
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Onboard LED on ESP32 DevKit V1 is on GPIO 2
const int LED_PIN = 2;

void setup() {
  Serial.begin(115200);
  pinMode(LED_PIN, OUTPUT);

  Serial.println("LM2596 Step-Down Module ESP32 Power Demo");
}

void loop() {
  digitalWrite(LED_PIN, HIGH);
  Serial.print("ESP32 running stably on buck converter power. Uptime: ");
  Serial.print(millis() / 1000);
  Serial.println(" s");
  delay(1000);

  digitalWrite(LED_PIN, LOW);
  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

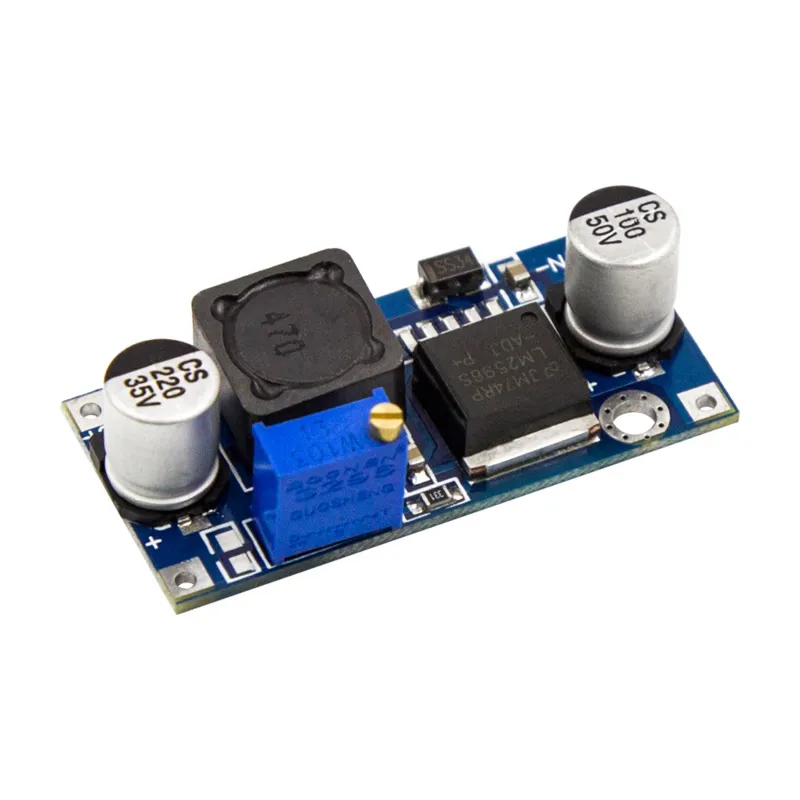

Modulo step-down regolabile 3-40VDC a 1.5-35VDC LM2596

Con il modulo step-down LM2596 puoi convertire una tensione di ingresso DC compresa tra 3V e 40V in una tensione di uscita DC regolabile da 1.5V a 35V. Il modulo LM2596 stabilizza la tensione di uscita e rimane stabile finché la tensione di ingresso non è inferiore del 10% rispetto alla tensione di uscita. Questo può essere utile, ad esempio, per alimentare dispositivi elettronici che funzionano a una tensione inferiore rispetto alla tensione di alimentazione standard. Il modulo LM2596 è dotato di un potenziometro con cui la tensione di uscita può essere facilmente regolata.

Il modulo ha una corrente di uscita massima di 3A con un'efficienza fino al 92%. L'LM2596 dispone di funzioni di protezione integrate (come contro il surriscaldamento, la sovracorrente e il cortocircuito) per garantire che la tua apparecchiatura sia alimentata in sicurezza.

Specifiche tecniche:
- Tensione di ingresso: 3V - 40V DC
- Tensione di uscita: 1.5V - 35V DC (regolabile)
- Corrente massima di uscita: 3A
- Efficienza: fino al 92%
- Funzioni di protezione integrate (surriscaldamento, sovracorrente, cortocircuito)
- Dimensioni: 43mm x 21mm x 14mm

  • Tensione regolabile
  • Max. 3A
  • Fino al 92%
  • 43 x 21 x 14 mm

Perché scegliere questo prodotto?

  • Uscita regolabile – Tensione di uscita facilmente regolabile con potenziometro.
  • Alta corrente di uscita – Fornisce fino a 3A.
  • Alta efficienza – Fino al 92% di efficienza.
  • Tensione stabile – Rimane stabile con una tensione di ingresso sufficientemente più alta.
  • Protezione integrata – Protegge da surriscaldamento, sovracorrente e cortocircuito.
Specifiche
Dimensioni43mm x 21mm x 14mm
Tensione di ingresso3V - 40V DC
Tensione di uscita1.5V - 35V DC
Corrente di uscita3A
Efficienzafino al 92%

Recensioni

★★★★★ 4,8/5 11 recensioni
  • ★★★★★Pierre Vergonet

    Testato, fa esattamente ciò che è indicato nelle specifiche e a un prezzo molto ragionevole.

  • ★★★★★M. jr. Schouten

    Non ancora testato

  • ★★★★★Gerrit NijhofAcquisto verificato

    Ottimo prodotto, con questo porto i 13,5 VDC di un inverter a 3,3 VDC per alimentare un Esp32 e un max3232 RS232
