Schema di collegamento ed esempio di codice

Ecco come collegare il Modulo convertitore PWM in tensione 0-10V a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Demo convertitore di tensione da PWM a 0-10V

Questo progetto mostra come generare una tensione di controllo analogica (0-10V) utilizzando un’uscita PWM di Arduino. Arduino emette un segnale PWM variabile sul pin 9, che il modulo converte in una tensione DC proporzionale sul terminale VOUT. Apri il Serial Monitor per osservare il duty cycle PWM attuale mentre l’uscita sale e scende.

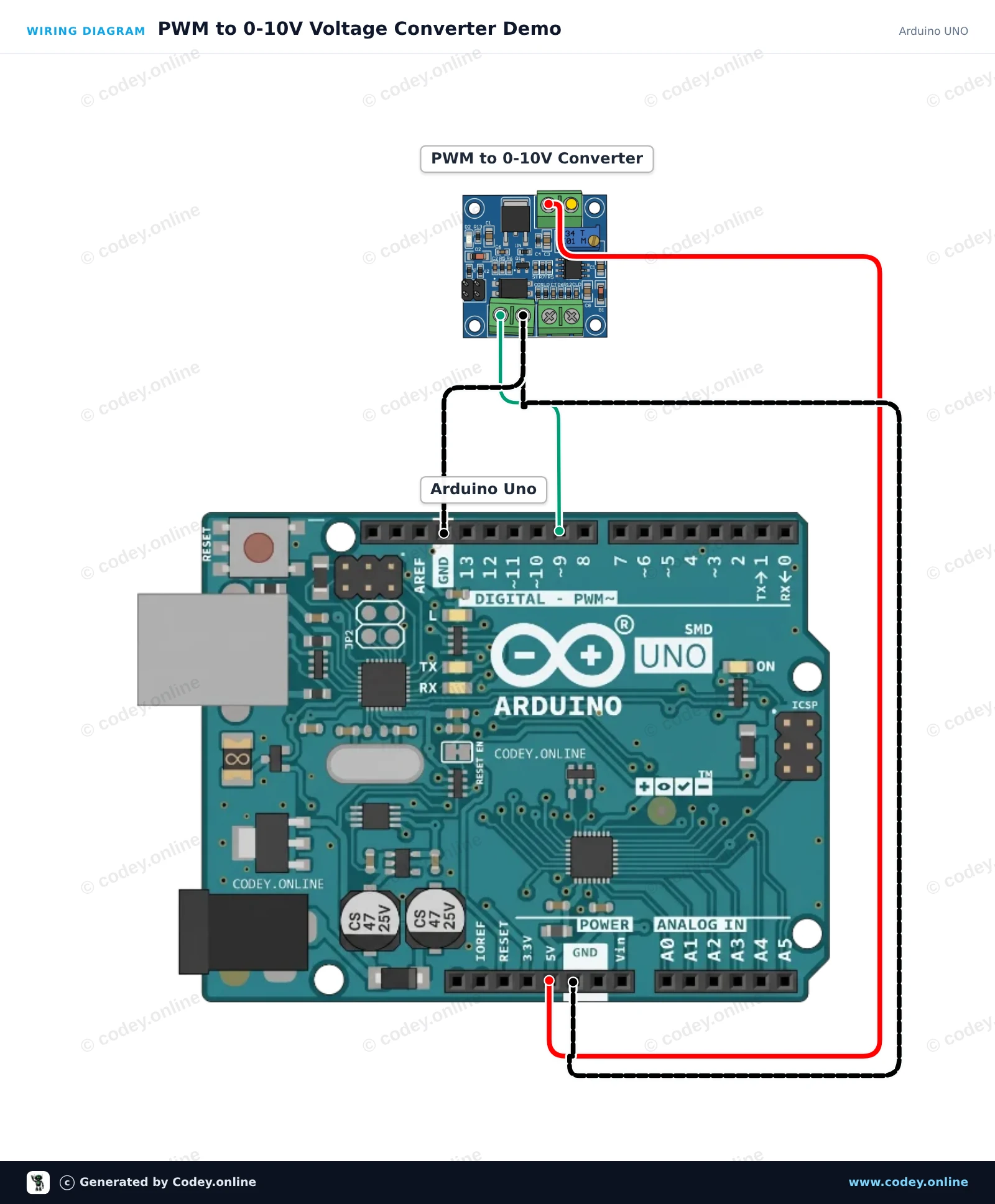

Schema di collegamento: Modulo convertitore PWM in tensione 0-10V su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

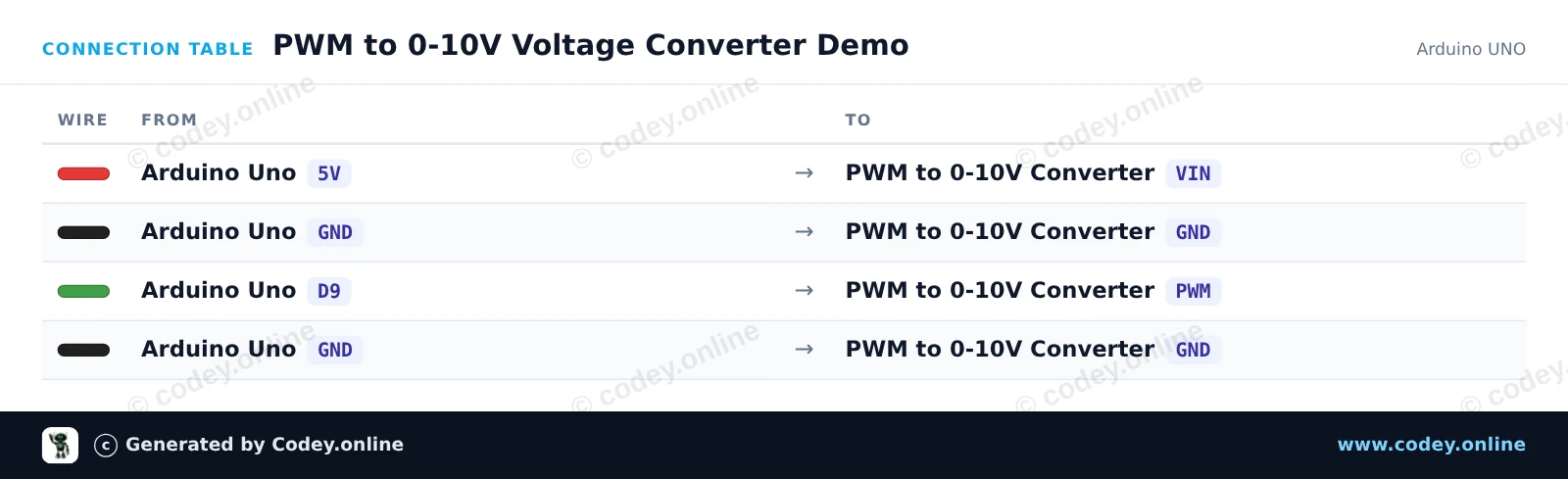

Tabella di collegamento: Modulo convertitore PWM in tensione 0-10V su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
PWM_to_0_10V_Voltage_Converter_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : PWM to 0-10V Voltage Converter Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : PWM naar Voltage converter module 0-10V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// PWM to 0-10V Voltage Converter Demo

const int pwmPin = 9;

void setup() {
  pinMode(pwmPin, OUTPUT);
  Serial.begin(115200);
  Serial.println(F("PWM to Voltage Converter initialized."));
}

void loop() {
  // Ramp up output voltage (0% to 100% duty cycle)
  Serial.println(F("Ramping voltage up..."));
  for (int duty = 0; duty <= 255; duty += 5) {
    analogWrite(pwmPin, duty);
    Serial.print(F("Duty cycle: "));
    Serial.print((duty * 100) / 255);
    Serial.println(F("%"));
    delay(50);
  }

  delay(1000);

  // Ramp down output voltage (100% to 0% duty cycle)
  Serial.println(F("Ramping voltage down..."));
  for (int duty = 255; duty >= 0; duty -= 5) {
    analogWrite(pwmPin, duty);
    Serial.print(F("Duty cycle: "));
    Serial.print((duty * 100) / 255);
    Serial.println(F("%"));
    delay(50);
  }

  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Demo convertitore da PWM a 0-10V per ESP32

Questo progetto mostra come convertire un segnale PWM digitale dell’ESP32 in una tensione di controllo analogica 0-10V utilizzando il modulo PWM-to-Voltage converter. Il modulo è alimentato da un’alimentazione esterna 12V DC e controllato tramite GPIO 18. Lo sketch fa variare il duty cycle del PWM da 0% a 100%, generando un’uscita analogica da 0V a 10V (ideale per PLC, VFD o dimmer industriali).

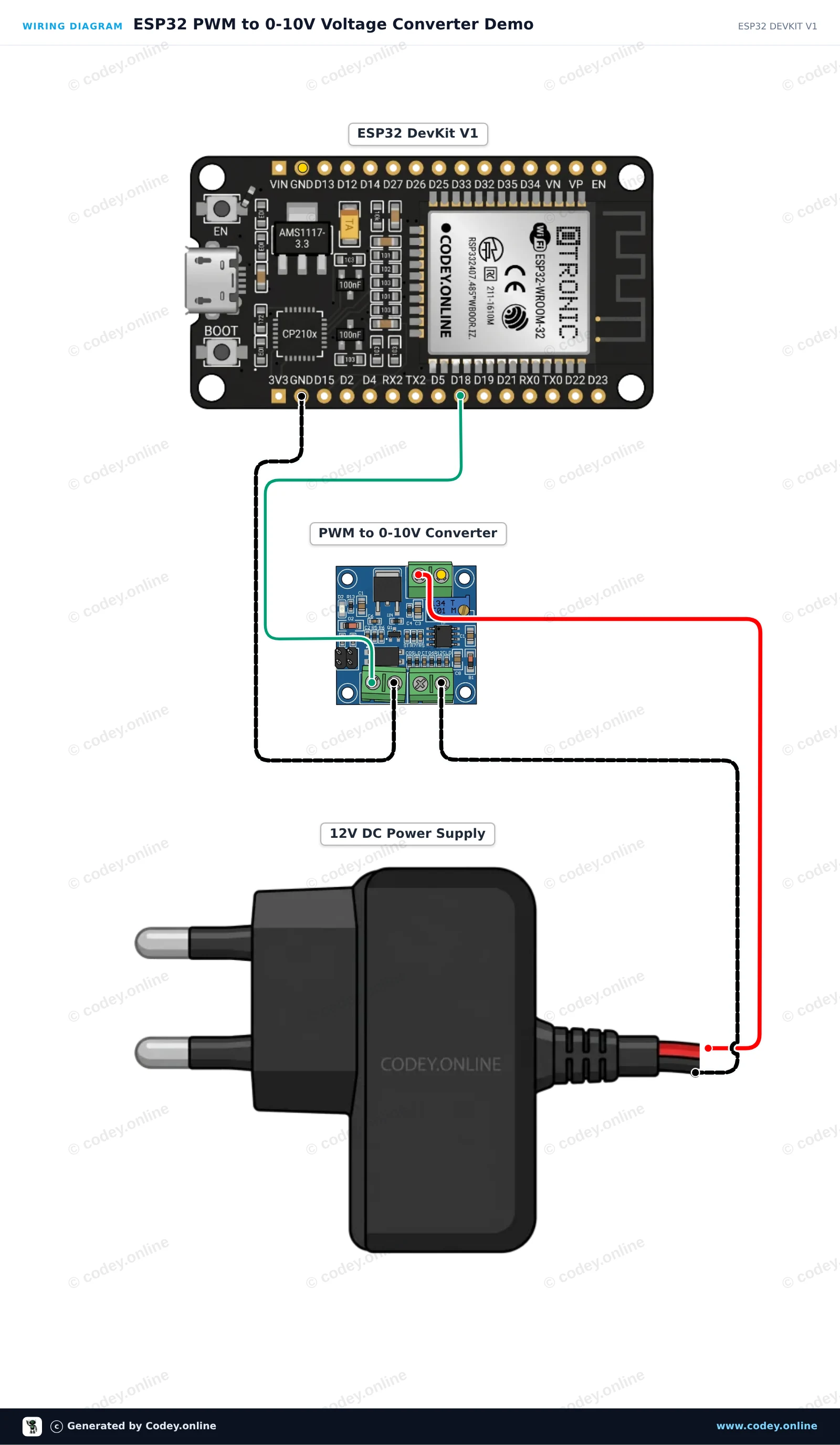

Schema di collegamento: Modulo convertitore PWM in tensione 0-10V su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

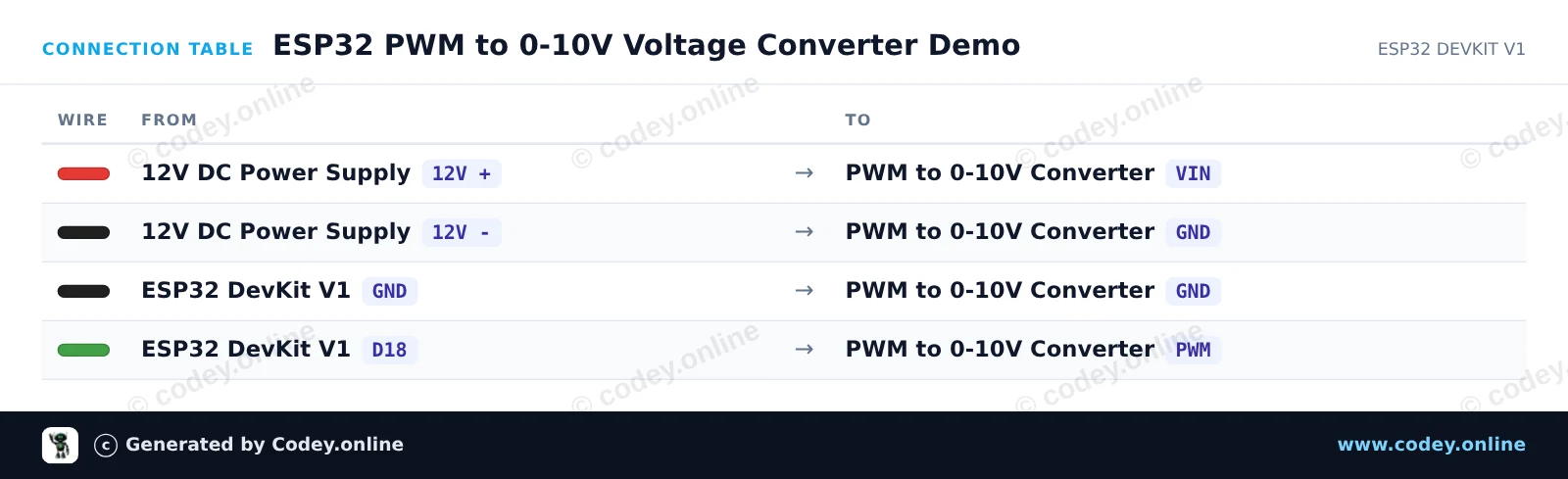

Tabella di collegamento: Modulo convertitore PWM in tensione 0-10V su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
ESP32_PWM_to_0_10V_Voltage_Converter_Dem.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 PWM to 0-10V Voltage Converter Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : PWM naar Voltage converter module 0-10V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// PWM to 0-10V Converter Module Demo with ESP32
// Connect GPIO 18 to PWM input and external 12V DC to module VIN

const int pwmPin = 18;

void setup() {
  Serial.begin(115200);
  pinMode(pwmPin, OUTPUT);
  Serial.println("ESP32 PWM to 0-10V Converter Demo Started");
}

void loop() {
  // Sweep output from 0V up to 10V in steps
  for (int duty = 0; duty <= 255; duty += 25) {
    analogWrite(pwmPin, duty);
    float expectedVoltage = (duty / 255.0) * 10.0;

    Serial.print("PWM Duty: ");
    Serial.print(duty);
    Serial.print("/255 | Approx Output: ");
    Serial.print(expectedVoltage, 1);
    Serial.println(" V");

    delay(1000);
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Modulo convertitore PWM in tensione 0-10V

Questo Modulo Convertitore PWM in Tensione è progettato per convertire segnali PWM in una tensione compresa tra 0-10V, ed è adatto a un'ampia gamma di applicazioni nell'industria e nei progetti elettronici.

Il modulo ha un intervallo di tensione di lavoro di DC 12V-30V, con una tensione minima di oltre 100mA. Nota: questa è la tensione necessaria per far funzionare il modulo ed è indipendente dal segnale PWM.

L'intervallo di frequenza del segnale PWM è compreso tra 1KHZ-3KHZ, rendendo il modulo compatibile con un gran numero di dispositivi e controller.

L'intervallo del livello di ingresso del segnale PWM può essere impostato su 4.5 a 10V level (per schede di controllo industriali convenzionali come la MACH3 board e l'interfaccia di un CPU 5V) oppure su 12 a 24V level (principalmente destinato all'interfaccia PLC convenzionale).
Con un jumper pin, questa impostazione è predefinita su 4.5 a 10V level.

L'intervallo di conversione da PWM a tensione è 0%-100%, con una tolleranza del 5%. Ciò significa che è possibile regolare facilmente la tensione di uscita tra 0-10V regolando il duty cycle PWM.

Il Modulo Convertitore PWM in Tensione è compatto e facile da installare e utilizzare. Il modulo offre opzioni flessibili per regolare il livello del segnale, rendendolo adatto a un'ampia gamma di applicazioni, come il controllo della velocità del motore, il dimming LED e il controllo della temperatura.

Specifiche del prodotto:

  • Intervallo di tensione di lavoro: DC 12V-30V
  • Requisito di potenza: minimo 100mA
  • Intervallo di frequenza di ricezione del segnale PWM: 1KHZ-3KHZ
  • Intervallo di tensione di ingresso del segnale PWM: 4.5V a 10V o 12V a 24V (regolabile con jumper)
  • Intervallo di uscita della tensione: 0-10V
  • Intervallo di conversione: conversione PWM 0%-100% in tensione 0-10V
  • Tolleranza: 5%
  • Potenziometro per la calibrazione del segnale PWM
  • Dimensioni del modulo: (LxPxA) 33x33x15mm
  • Livello del segnale regolabile
  • Formato compatto
  • Facile da installare
  • Uscita 0-10V

Perché scegliere questo prodotto?

  • Livello di ingresso regolabile – Per livello PWM 4.5-10V o 12-24V.
  • Ampia banda di frequenza – Funziona con segnali PWM da 1KHZ a 3KHZ.
  • Formato compatto – Facile da installare e utilizzare.
  • Adatto per applicazioni – Per il controllo motori, la regolazione LED e il controllo della temperatura.
Specifiche
Tolleranza5%
Intervallo di tensione di esercizioDC 12V-30V
Requisito di potenzaminimo 100mA
Intervallo di frequenza di ricezione del segnale PWM1KHZ-3KHZ
Intervallo di tensione di ingresso del segnale PWM4.5V a 10V o 12V a 24V (regolabile con jumper)
Intervallo di tensione di uscita0-10V
Intervallo di conversioneConversione PWM 0%-100% in tensione 0-10V
Dimensioni del modulo(LxPxH) 33x33x15mm

Recensioni

★★★★★ 4,8/5 6 recensioni
  • ★★★★★Jean-marc Renaud

    non ancora testato

  • ★★★★★jan dekker

    usato per controllare da PWM da un uController i 0-5V del 12V E skelter, funziona perfettamente

  • ★★★★★Marc Bouyer

    Interessante da provare
