SKU: OT3513 Numero articolo: NA463 EAN: 8720618827494

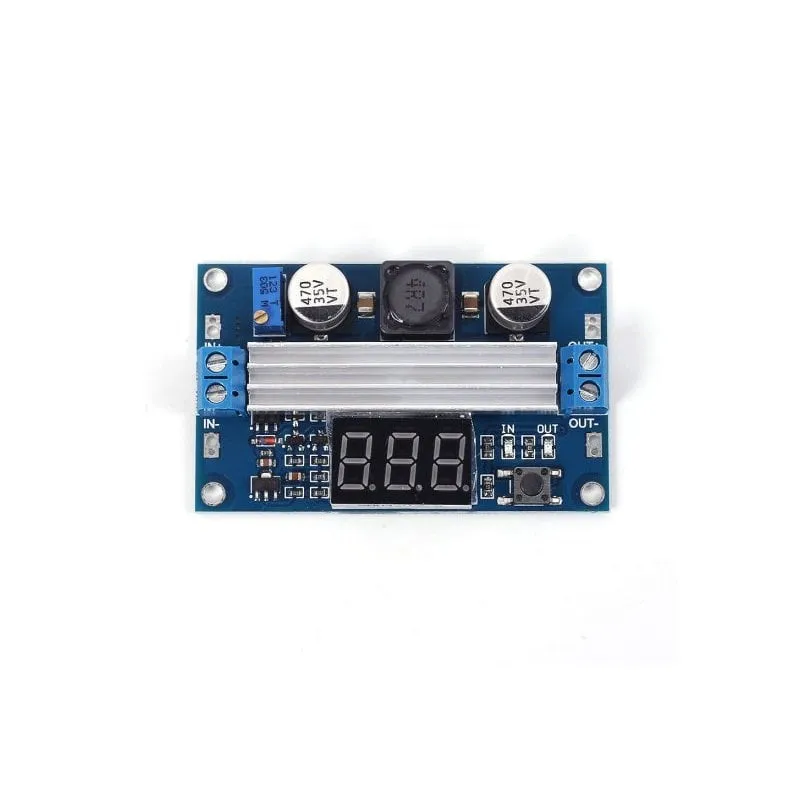

Questo modulo regolatore Step Up (Boost) [3-35V] è un modulo convertitore di alimentazione DC-DC step-up (boost) compatto ma potente da 6A.
Dispone di un ampio intervallo di alimentazione operativa con una tensione di ingresso compresa tra 3,5 e 35V e aumenterà questa tensione di ingresso da 4V a 35V.
Il modulo include anche un voltmetro integrato che può misurare sia le tensioni di ingresso che di uscita. Un pulsante di selezione della tensione consente di passare facilmente tra le due.
Insieme al potenziometro di precisione multi-turn ad alta precisione, è possibile ottenere e misurare qualsiasi tensione di uscita desiderata entro il suo intervallo di alimentazione senza bisogno di un tester esterno. Inoltre, gli indicatori LED mostrano la corrente e la misurazione di ingresso o uscita.
Funzioni
La confezione include:
1 x modulo step-up regolabile ad alta potenza DC-DC

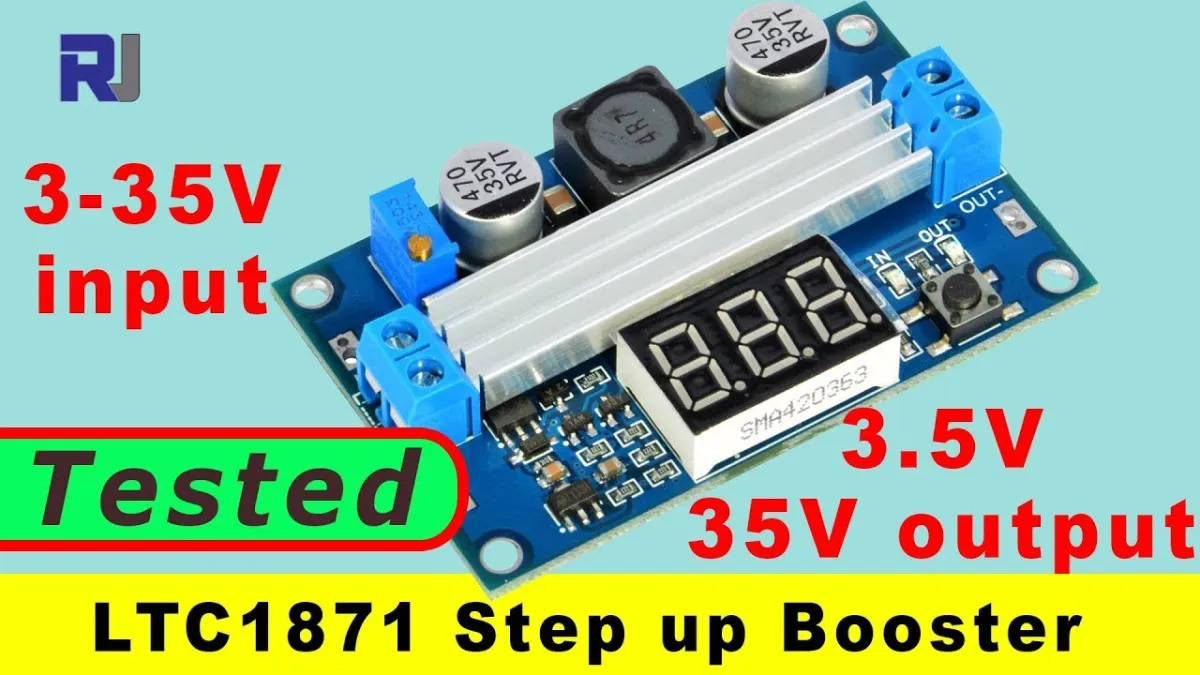

La riproduzione carica il video da YouTube.
Ecco come collegare il Modulo step-up regolabile DC-DC High Power 3.0~35V a 3.5~35V 100W con voltmetro digitale a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

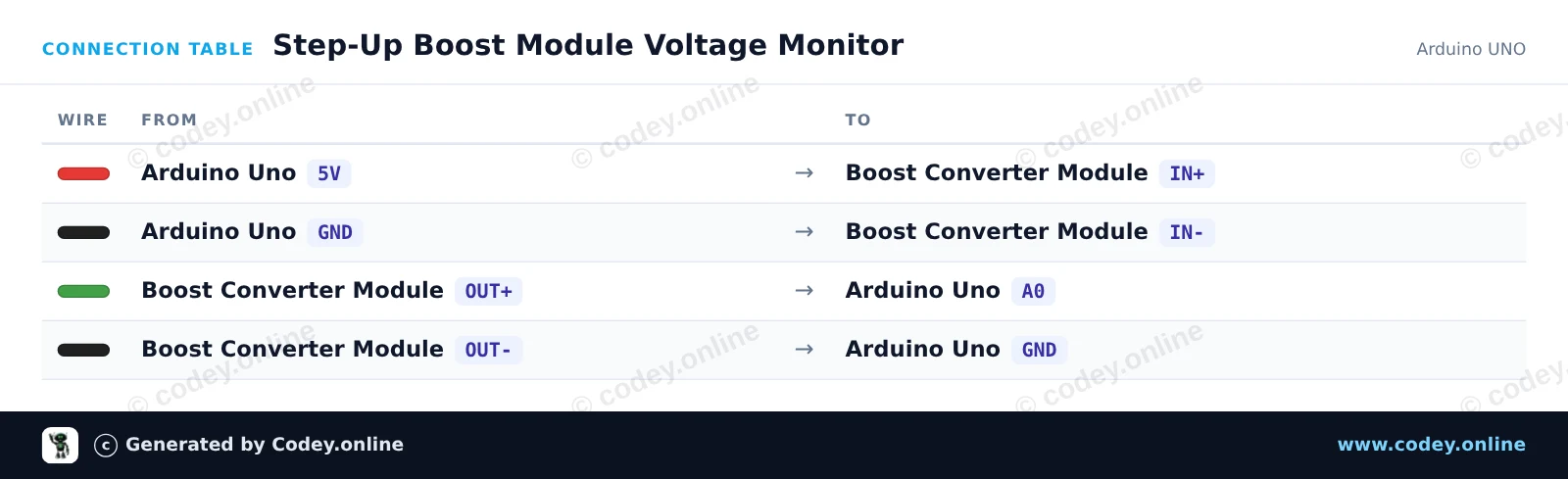

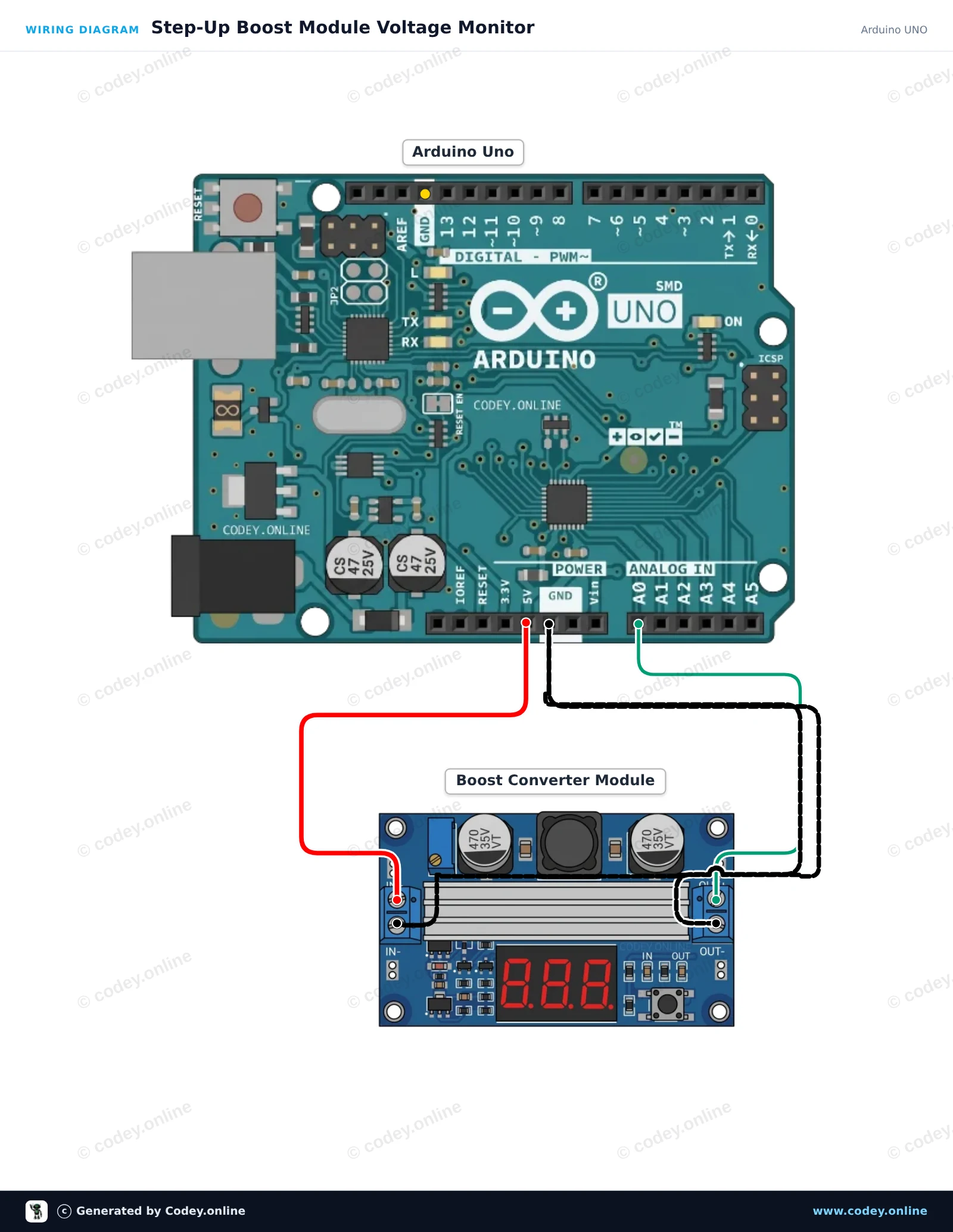

Questo progetto alimenta il modulo step-up DC-DC regolabile dal pin 5V dell’Arduino e monitora la tensione di uscita usando il pin analogico A0. Puoi confrontare le letture del Serial Monitor dell’Arduino con il display LED integrato del modulo mentre ruoti il potenziometro.
English
Nederlands
Frans
Deutsch
Español
Suomi
Polski
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Step-Up Boost Module Voltage Monitor
* Board : Arduino UNO (arduino:avr:uno)
* Parts : DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// DC-DC Boost Module Voltage Monitor
const int voltagePin = A0;
void setup() {
Serial.begin(115200);
Serial.println(F("DC-DC Boost Module Voltage Monitor Initialized"));
}
void loop() {
int rawValue = analogRead(voltagePin);
float voltage = rawValue * (5.0 / 1023.0);
Serial.print(F("Raw ADC: "));
Serial.print(rawValue);
Serial.print(F(" | Module Voltage: "));
Serial.print(voltage, 2);
Serial.println(F(" V"));
delay(1000);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online

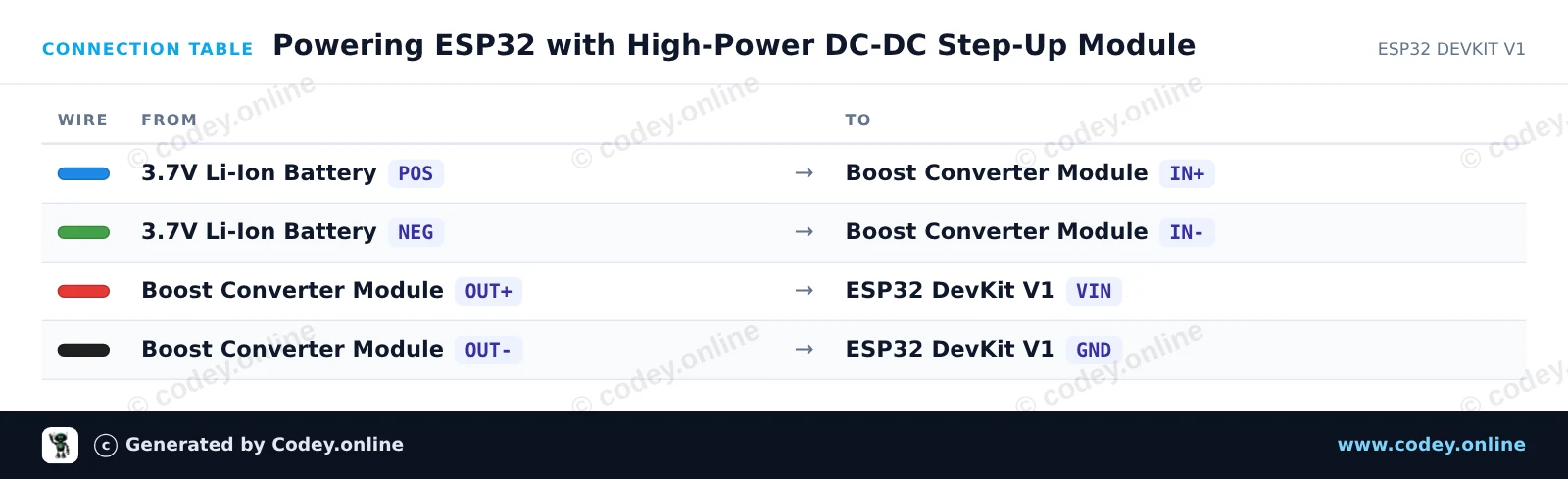

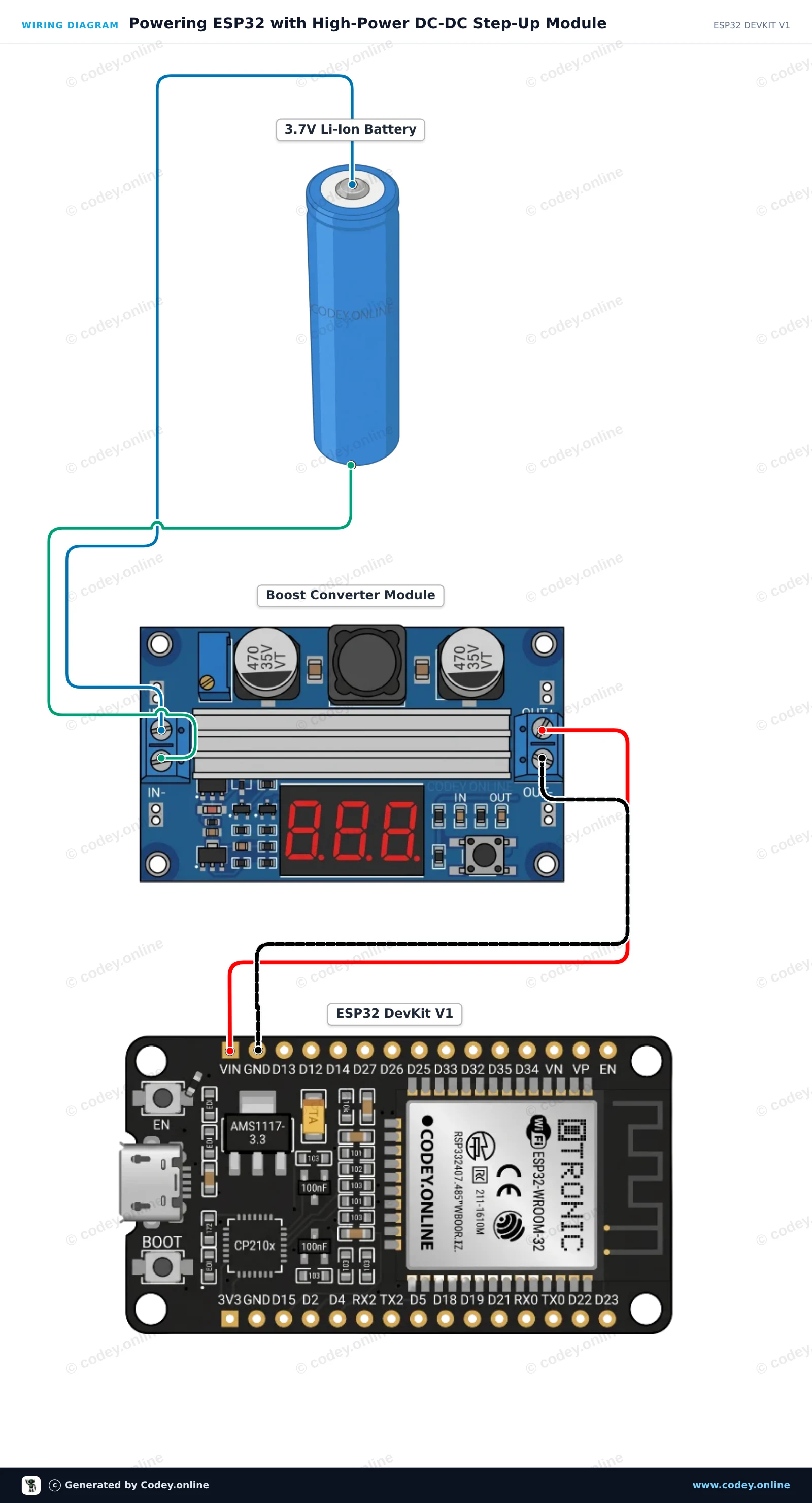

Questo progetto mostra come alimentare una scheda ESP32 da una batteria Li-ion 3.7V, portata a 5V usando il modulo DC-DC step-up regolabile con display voltmetro integrato. Regola il potenziometro sulla scheda finché il display non mostra 5.0V prima di collegarlo al pin VIN dell'ESP32. Una volta alimentato, il LED integrato dell'ESP32 lampeggia e stampa messaggi di stato nel Serial Monitor.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Powering ESP32 with High-Power DC-DC Step-Up Module
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Demonstration of ESP32 powered via DC-DC Step-Up Module
// Ensure output voltage is set to 5.0V using the onboard trimmer before connecting.
const int LED_PIN = 2; // Onboard LED on ESP32 DevKit V1
int uptimeSeconds = 0;
void setup() {
Serial.begin(115200);
delay(1000);
pinMode(LED_PIN, OUTPUT);
Serial.println("========================================");
Serial.println("ESP32 Powered by DC-DC Boost Converter");
Serial.println("========================================");
}
void loop() {
// Turn on LED
digitalWrite(LED_PIN, HIGH);
delay(500);
// Turn off LED
digitalWrite(LED_PIN, LOW);
delay(500);
uptimeSeconds++;
Serial.print("System running on boosted power. Uptime: ");
Serial.print(uptimeSeconds);
Serial.println(" s");
}Wiring diagram and example code generated by Codey.online — https://www.codey.online
