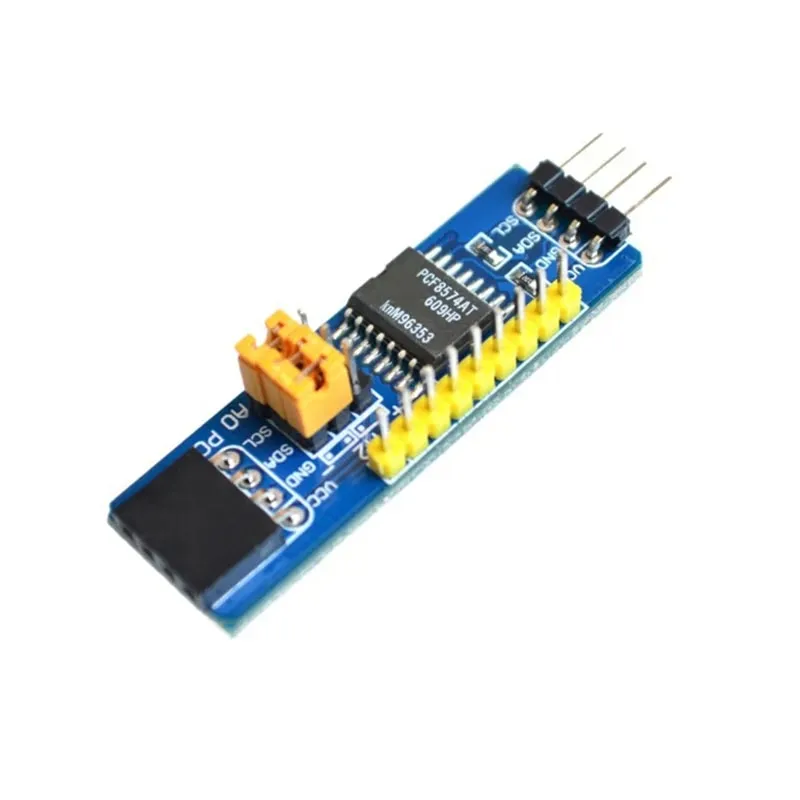

Modulo di espansione I2C a IO PCF8574

Scopri la versatilità del modulo di espansione PCF8574 da I2C a IO e amplia le possibilità dei tuoi progetti senza essere limitato dal numero di pin disponibili. Perfetto per un'ampia gamma di applicazioni:

• Keypad a membrana: Semplifica il collegamento del tuo keypad e leggi ogni tasto tramite il bus I2C, risparmiando preziosi pin IO.
• Display LCD: Trasforma display con molti pin, come schermi a caratteri 16x2 o 20x4, per il controllo con soli due pin I2C.
• Sensori digitali: Collega sensori digitali con un'uscita semplice al PCF8574 e comunica tramite I2C, eliminando la necessità di più pin IO digitali.
• LED e strisce LED: Gestisci in modo efficiente lo stato on/off dei LED tramite I2C, ideale per indicatori di stato o semplici display visivi.
• Pulsanti e interruttori: Integra più elementi di input senza sforzo nel tuo progetto, tutti letti tramite un singolo bus I2C, per una configurazione ordinata ed efficiente.
• Schede relè: Comanda circuiti di potenza o altri dispositivi utilizzando il PCF8574, semplificando notevolmente i tuoi schemi di cablaggio.

Il modulo PCF8574 apre la porta a un mondo di possibilità, permettendoti di realizzare progetti complessi senza i limiti del numero di pin IO. Adatto sia agli hobbisti che ai professionisti che vogliono portare i propri progetti a un livello superiore.

Caratteristiche:

• Tensione: 2.5 to 6V DC
• Con i jumper è possibile impostare l'indirizzo I2C come desiderato

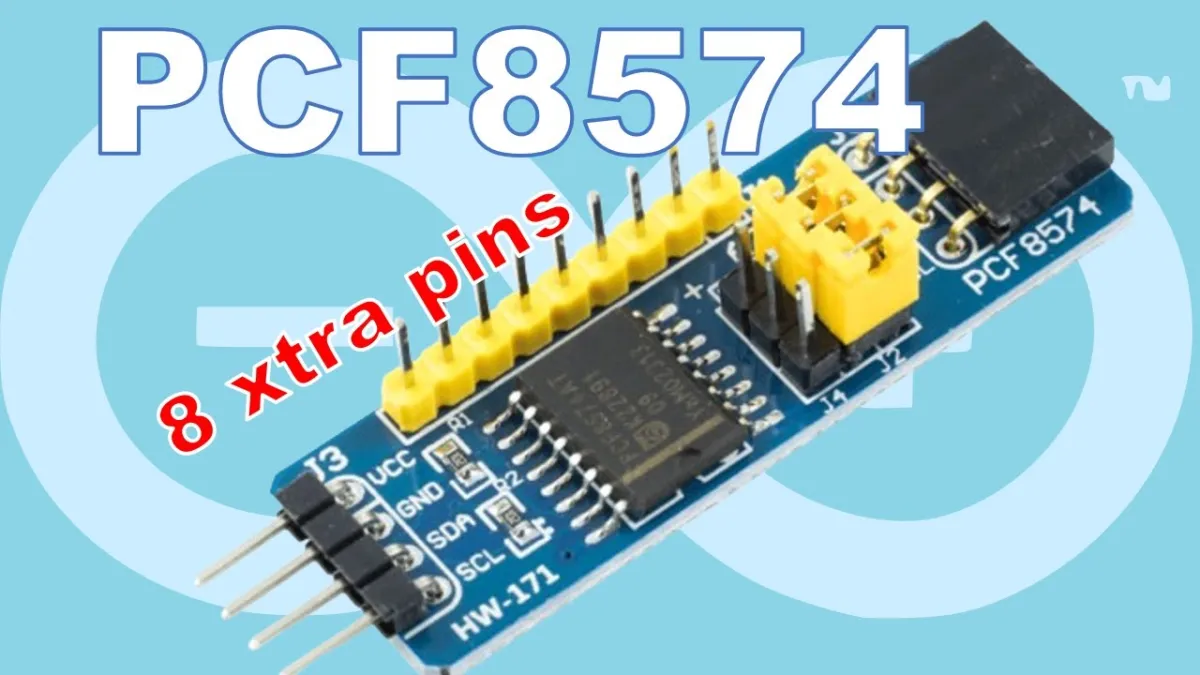

• Offre 8 pin aggiuntivi per modulo, che possono funzionare sia come pin di ingresso che di uscita
• Resistenze di pull-up integrate per il bus I2C
• Possibilità di collegare fino a 8 moduli per un'espansione dei pin
• Il modulo utilizza il chip PCF8574(T) o PCF8574A(T); la variante "A" ha un indirizzo I2C diverso

ATTENZIONE: per segnali di uscita che richiedono più di 10μA, è necessaria una resistenza di pull-up esterna. I segnali di uscita al di sotto di questa soglia non necessitano di resistenze aggiuntive e possono fornire fino a 25mA, come spiegato nelle sezioni 10.1 e 13 dei datasheet.

Utilizzo di più moduli
Il collegamento di più di tre moduli può portare a una resistenza di pull-up I2C insufficiente (inferiore a 333Ω), sovraccaricando la porta I2C del microcontrollore. In tal caso consigliamo di rimuovere le resistenze di pull-up dei moduli aggiuntivi, in modo che solo tre moduli siano dotati di queste resistenze. Queste resistenze sono riconoscibili dalla marcatura con il codice 102 o 1001.
