Schema di collegamento ed esempio di codice

Ecco come collegare il Modulo joystick a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Arduino UNO ESP32 DevKit V1

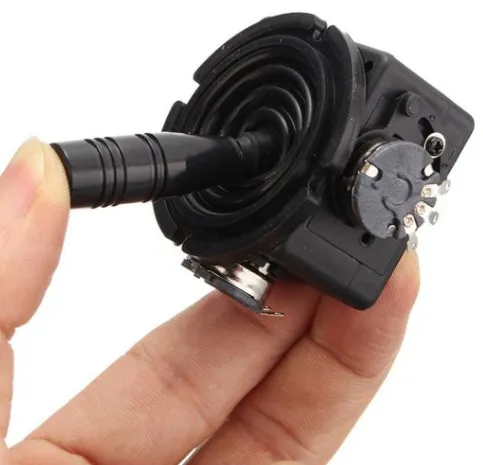

Modulo joystick a doppio asse con pulsante

Questo esempio legge le posizioni analogiche degli assi X e Y insieme al pulsante integrato del modulo joystick. Muovi la levetta o premi verso il basso per visualizzare i valori di posizione in tempo reale e lo stato del pulsante nel Serial Monitor.

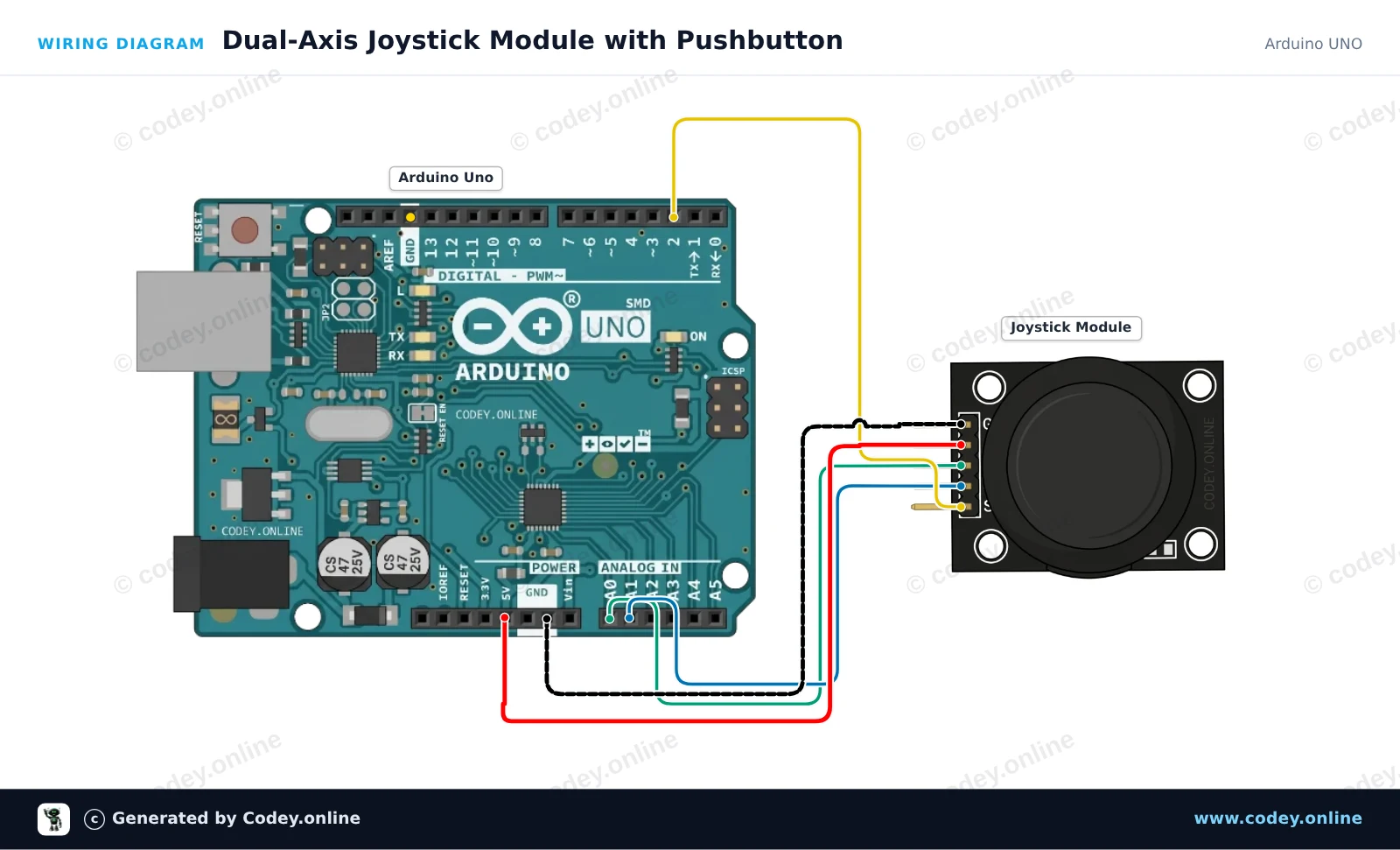

Schema di collegamento: Modulo joystick su un Arduino UNO — Schema di collegamento · Clicca per ingrandire

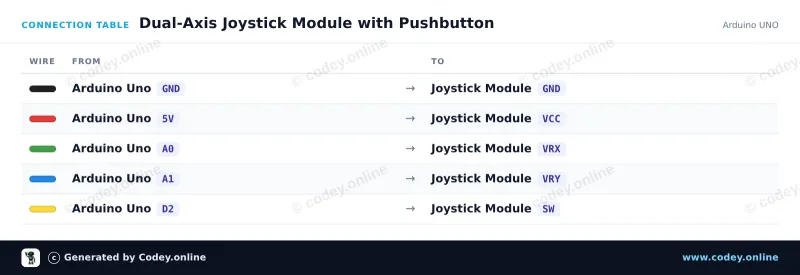

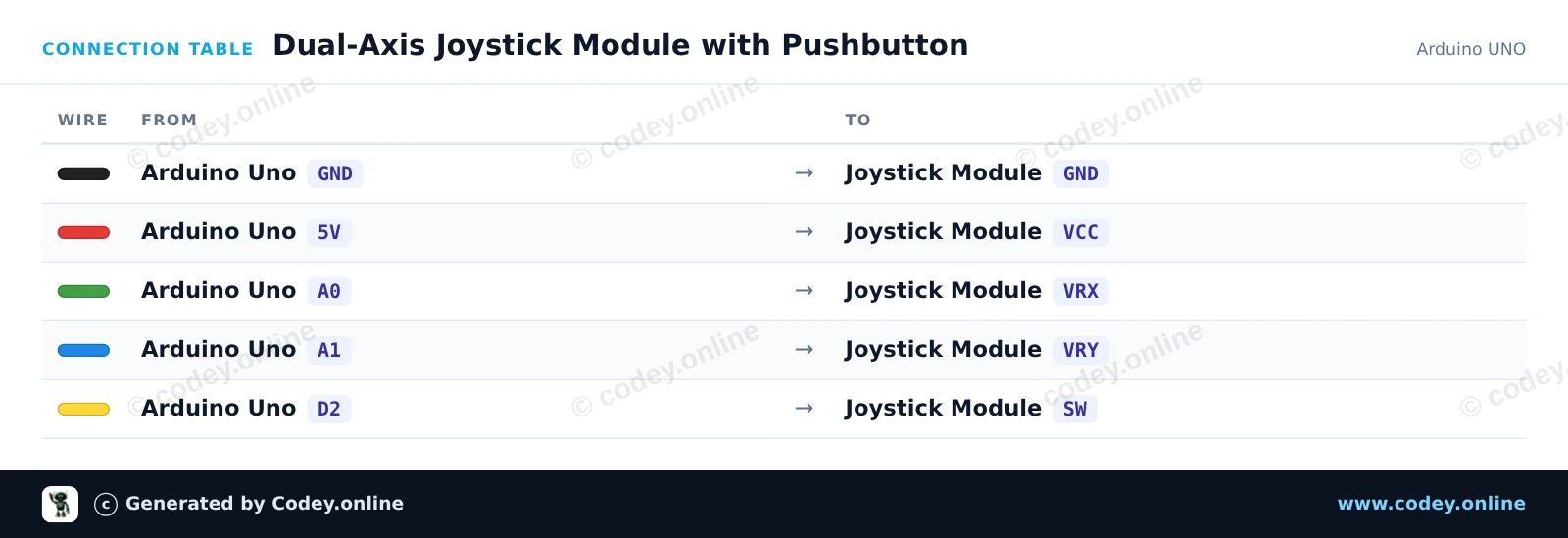

Tabella di collegamento: Modulo joystick su un Arduino UNO — Tabella di collegamento · Clicca per ingrandire

Dual_Axis_Joystick_Module_with_Pushbutto.ino · compilato e testato

/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Dual-Axis Joystick Module with Pushbutton
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Joystick module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Pin definitions
const int PIN_X = A0;
const int PIN_Y = A1;
const int PIN_SW = 2;

void setup() {
  // Enable internal pull-up resistor for the integrated pushbutton
  pinMode(PIN_SW, INPUT_PULLUP);

  Serial.begin(115200);
  Serial.println(F("Joystick Module Demo"));
  Serial.println(F("--------------------"));
}

void loop() {
  // Read analog values for X and Y axes (range: 0 - 1023)
  int xVal = analogRead(PIN_X);
  int yVal = analogRead(PIN_Y);

  // Button is active-low (reads LOW when pressed)
  bool isPressed = (digitalRead(PIN_SW) == LOW);

  // Print the results to Serial Monitor
  Serial.print(F("X: "));
  Serial.print(xVal);
  Serial.print(F(" | Y: "));
  Serial.print(yVal);
  Serial.print(F(" | Button: "));
  Serial.println(isPressed ? F("PRESSED") : F("RELEASED"));

  delay(150);
}

Mostra tutto il codiceMostra meno codice

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Demo modulo joystick analogico ESP32

Questo progetto legge le posizioni X e Y e anche lo stato del pulsante integrato di un modulo joystick analogico a due assi. L’ESP32 legge le tensioni analogiche tramite GPIO 34 e 35, e lo stato del pulsante tramite GPIO 32. Apri il Monitor Seriale a 115200 baud per vedere in tempo reale le coordinate del joystick e le pressioni del pulsante.

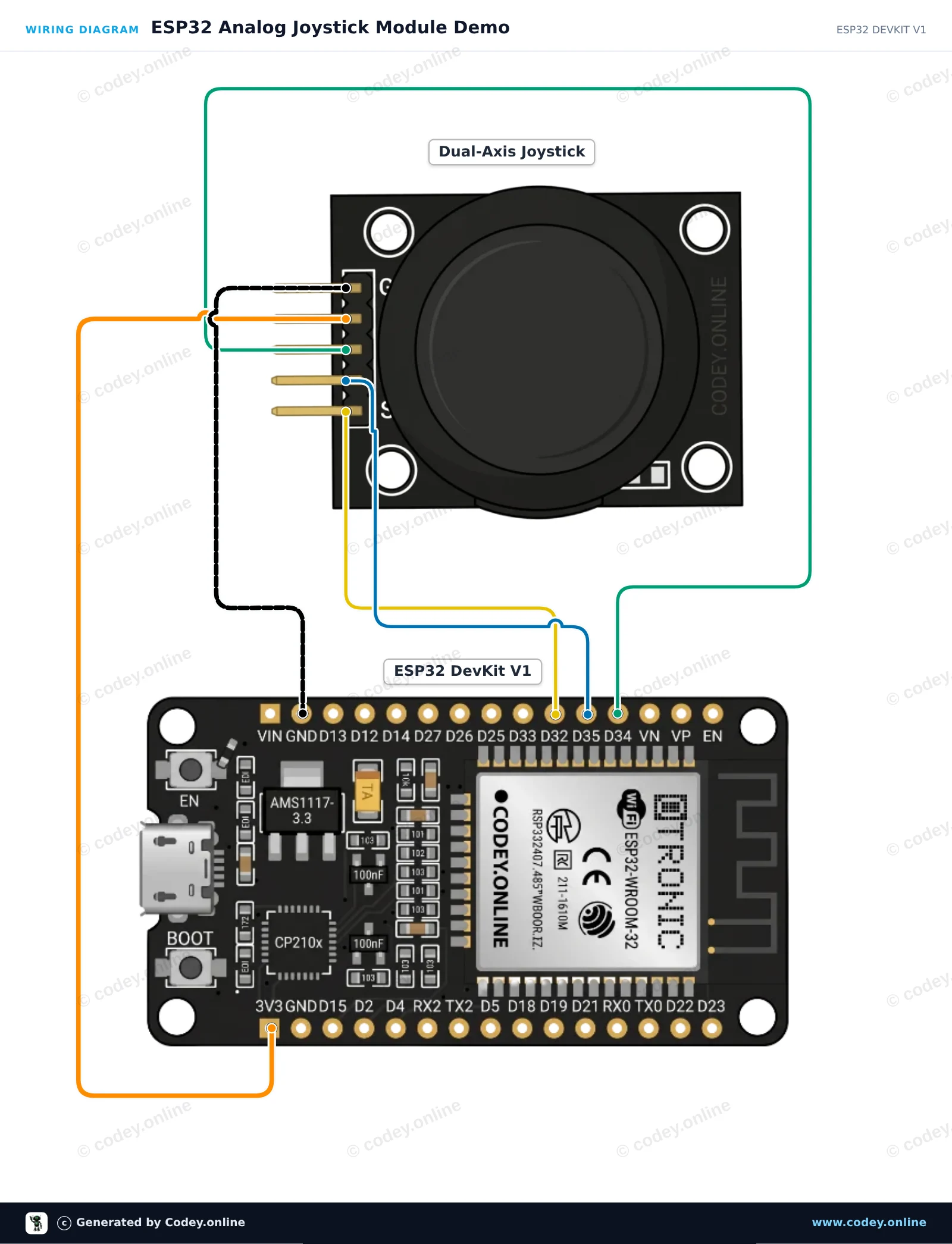

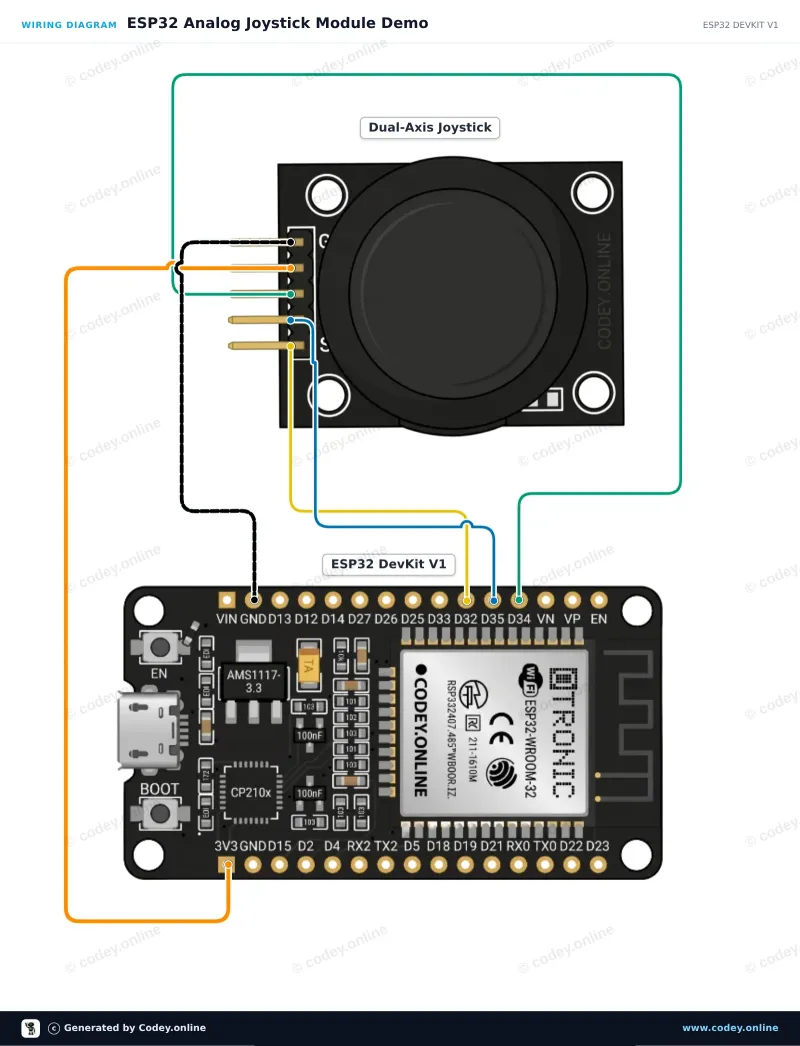

Schema di collegamento: Modulo joystick su un ESP32 DevKit V1 — Schema di collegamento · Clicca per ingrandire

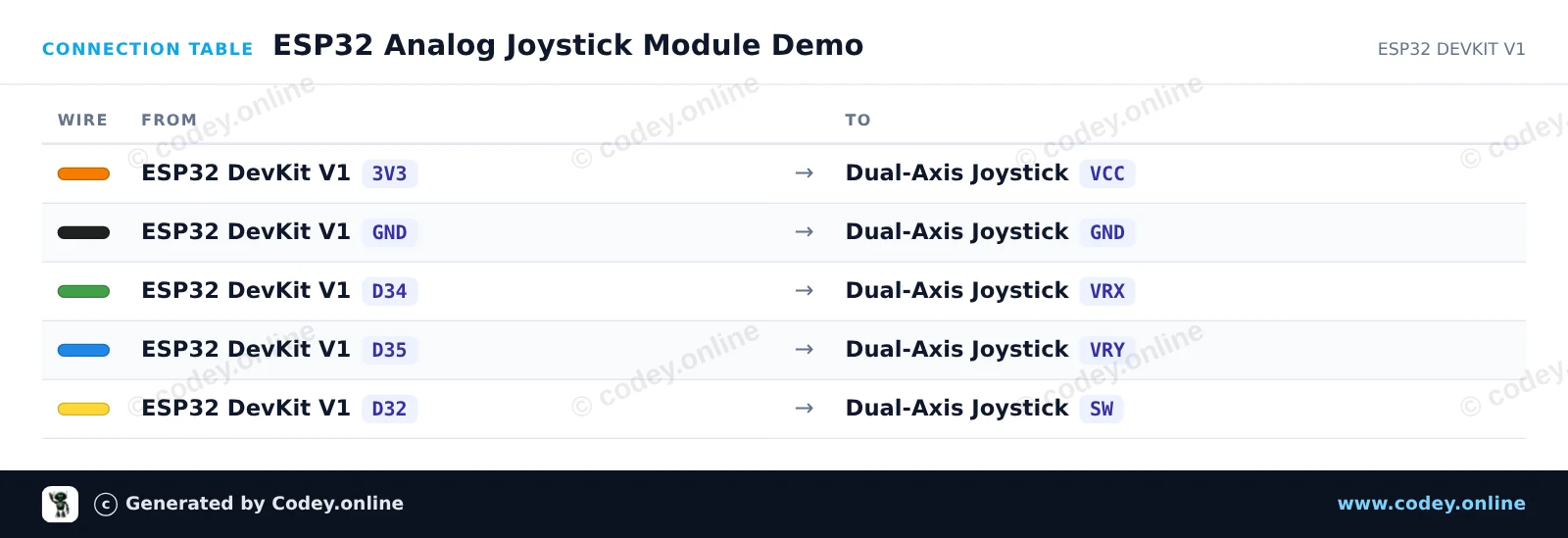

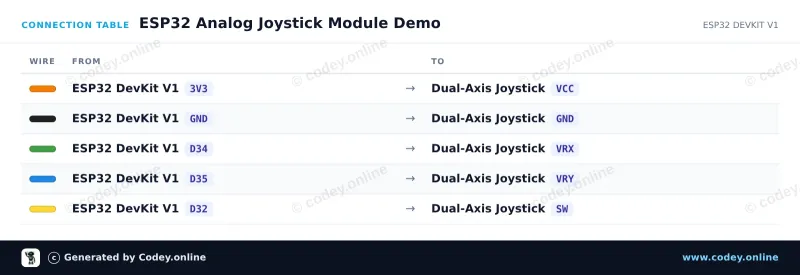

Tabella di collegamento: Modulo joystick su un ESP32 DevKit V1 — Tabella di collegamento · Clicca per ingrandire

ESP32_Analog_Joystick_Module_Demo.ino · compilato e testato

/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 Analog Joystick Module Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Joystick module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Pin definitions (using bare GPIO numbers for ESP32)
const int pinVRX = 34;
const int pinVRY = 35;
const int pinSW  = 32;

void setup() {
  Serial.begin(115200);

  // Configure push-button pin with internal pull-up
  pinMode(pinSW, INPUT_PULLUP);
}

void loop() {
  // Read analog values from joystick potentiometers (0 - 4095 on ESP32)
  int xVal = analogRead(pinVRX);
  int yVal = analogRead(pinVRY);

  // Read digital state of the integrated switch (LOW when pressed)
  bool isPressed = (digitalRead(pinSW) == LOW);

  // Print the readings to the Serial Monitor
  Serial.print("X: ");
  Serial.print(xVal);
  Serial.print(" | Y: ");
  Serial.print(yVal);
  Serial.print(" | Button: ");
  Serial.println(isPressed ? "PRESSED" : "RELEASED");

  delay(100);
}

Mostra tutto il codiceMostra meno codice

Wiring diagram and example code generated by Codey.online — https://www.codey.online
