Schema di collegamento ed esempio di codice

Ecco come collegare il Modulo mini amplificatore audio digitale 2x15W 8-24V | TPA3110 | HW-714 a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Demo amplificatore audio stereo TPA3110

Questo progetto mostra il modulo amplificatore stereo TPA3110 riproducendo toni di prova alternati attraverso i canali audio sinistro e destro. Collega gli altoparlanti alle uscite a morsetto dell'amplificatore per sentire i toni passare da un canale stereo all'altro.

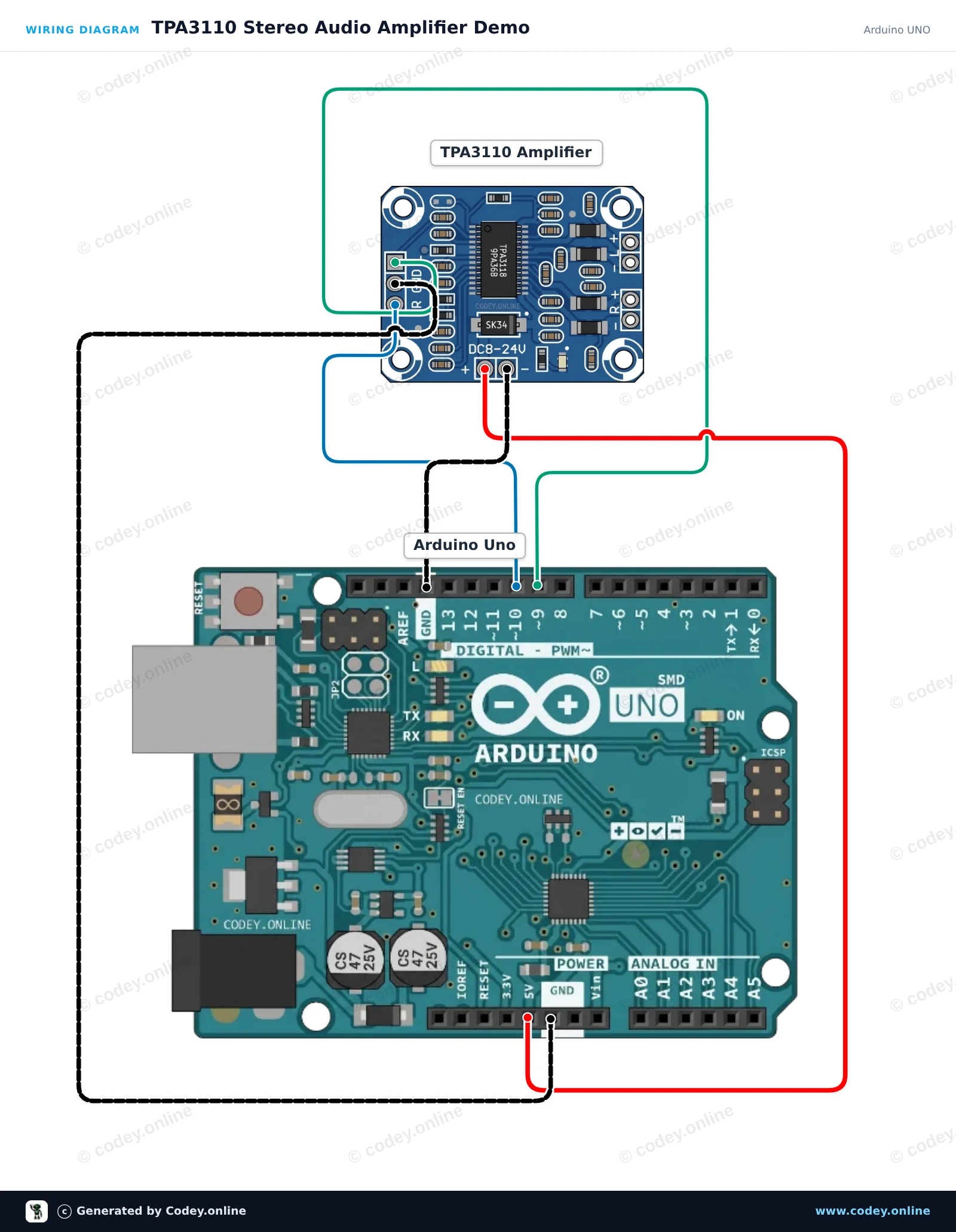

Schema di collegamento: Modulo mini amplificatore audio digitale 2x15W 8-24V | TPA3110 | HW-714 su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

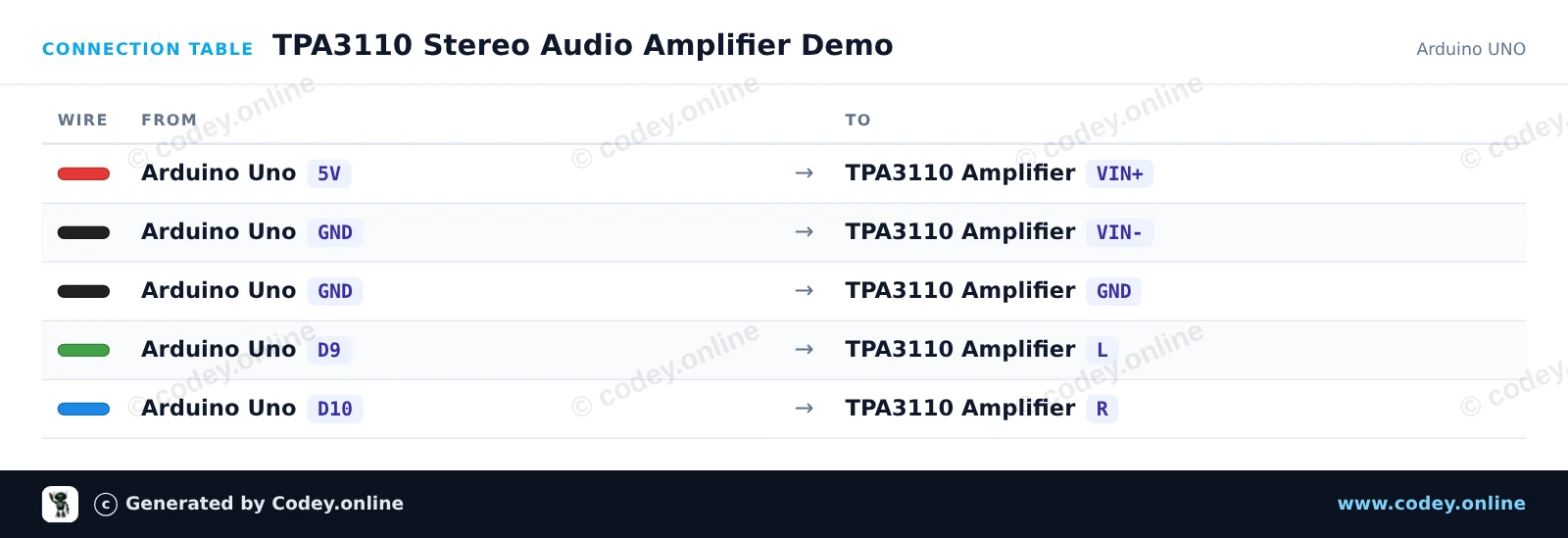

Tabella di collegamento: Modulo mini amplificatore audio digitale 2x15W 8-24V | TPA3110 | HW-714 su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
TPA3110_Stereo_Audio_Amplifier_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : TPA3110 Stereo Audio Amplifier Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : TPA3110 2x15W Amplifier
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Stereo test tone generator for TPA3110 Amplifier
const int LEFT_PIN = 9;
const int RIGHT_PIN = 10;

void setup() {
  Serial.begin(115200);
  Serial.println(F("TPA3110 Amplifier Test Ready"));
}

void loop() {
  // Play tone on Left Channel (440 Hz - A4)
  Serial.println(F("Playing Left Channel (440 Hz)"));
  tone(LEFT_PIN, 440, 500);
  delay(700);

  // Play tone on Right Channel (880 Hz - A5)
  Serial.println(F("Playing Right Channel (880 Hz)"));
  tone(RIGHT_PIN, 880, 500);
  delay(700);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Amplificatore audio stereo TPA3110 2x15W con ESP32

Questo progetto utilizza il DAC integrato dell'ESP32 per generare toni musicali e invia il segnale audio a livello line-level all'amplificatore stereo TPA3110. Il TPA3110 è alimentato da un alimentatore esterno 12V DC per pilotare in modo pulito un altoparlante da 3W ad alto volume. Quando viene acceso, l'ESP32 sintetizza un arpeggio musicale a 4 note ogni pochi secondi.

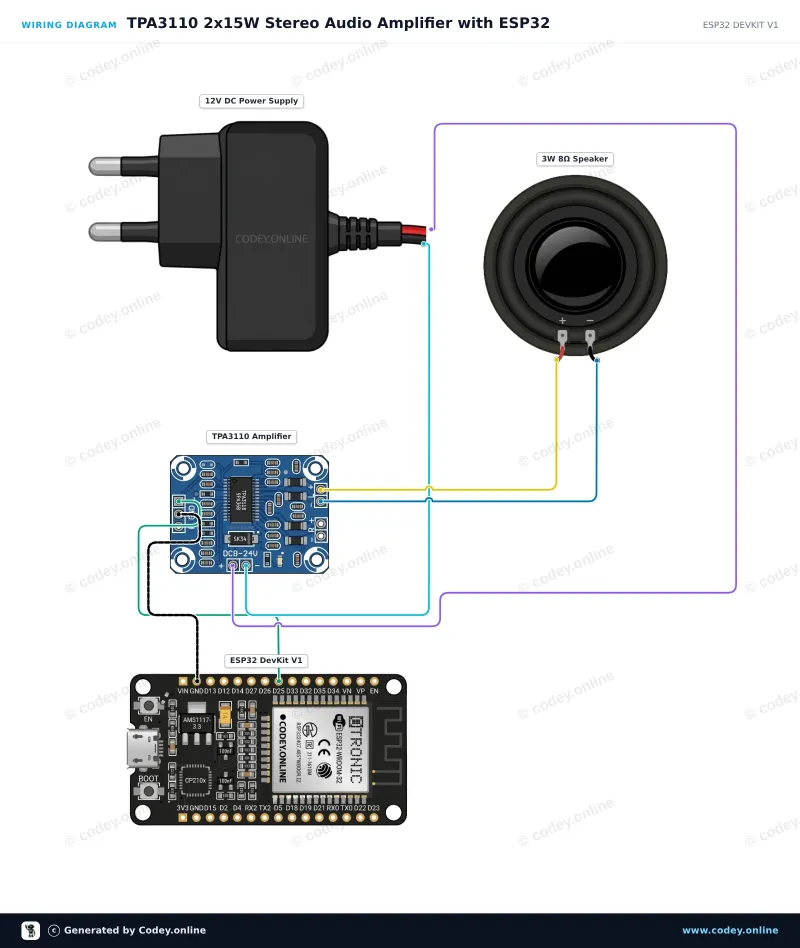

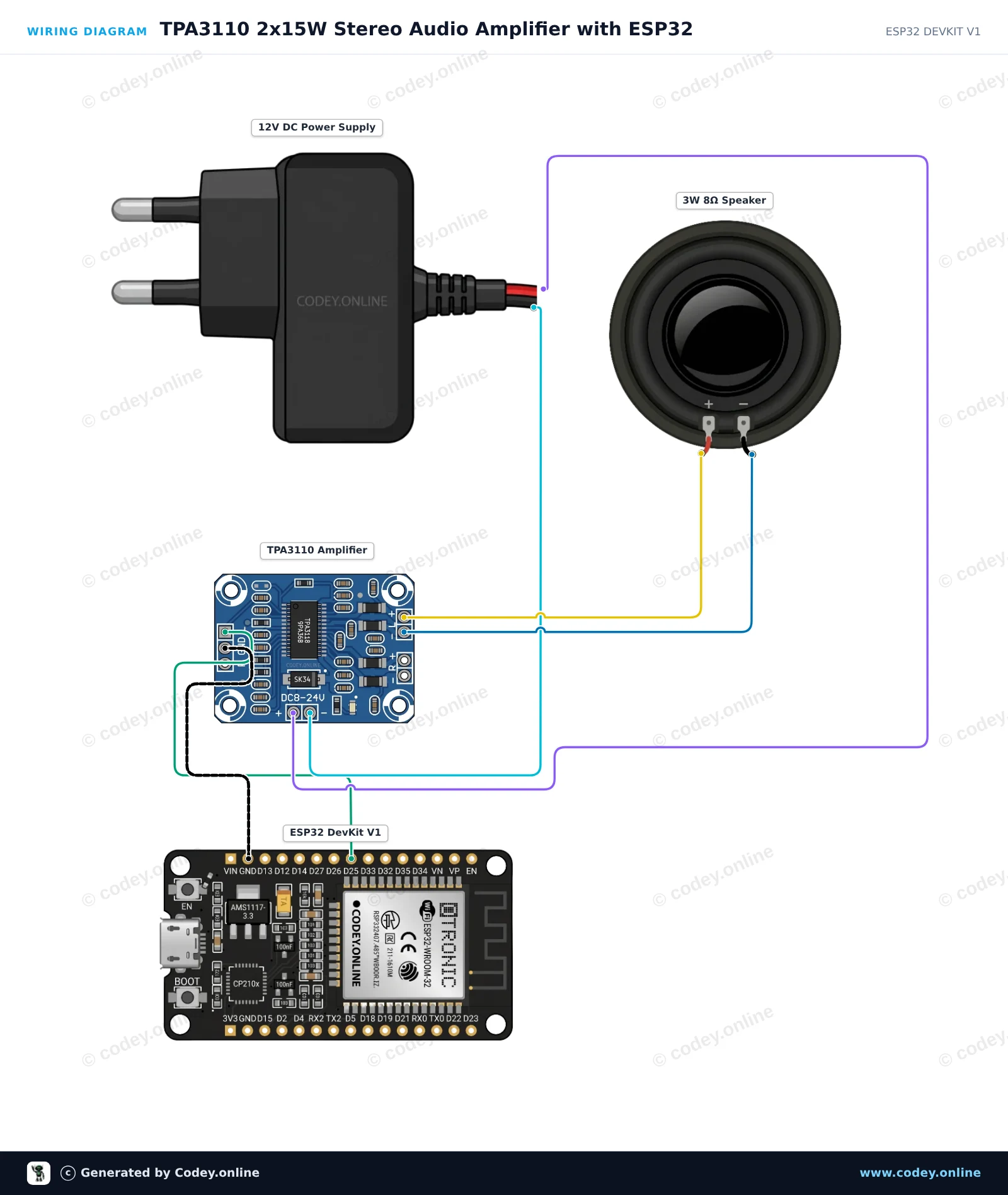

Schema di collegamento: Modulo mini amplificatore audio digitale 2x15W 8-24V | TPA3110 | HW-714 su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

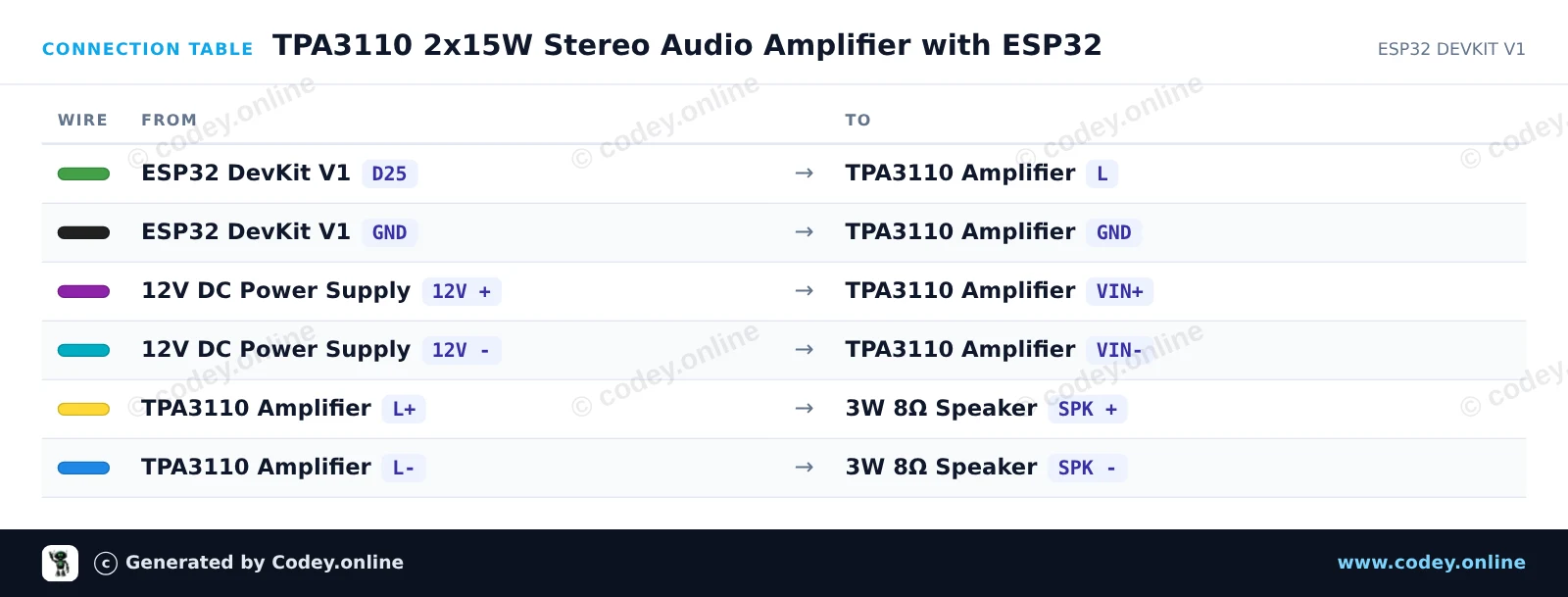

Tabella di collegamento: Modulo mini amplificatore audio digitale 2x15W 8-24V | TPA3110 | HW-714 su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
TPA3110_2x15W_Stereo_Audio_Amplifier_wit.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : TPA3110 2x15W Stereo Audio Amplifier with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : TPA3110 2x15W Amplifier
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// ESP32 DAC Sine Wave Audio Player for TPA3110 Amplifier
#include <Arduino.h>
#include <math.h>

const int AUDIO_DAC_PIN = 25; // ESP32 built-in 8-bit DAC1 (GPIO 25)

void playTone(float freqHz, int durationMs) {
  unsigned long start = millis();
  float phase = 0.0;
  float phaseInc = 2.0 * PI * freqHz / 20000.0; // ~20 kHz sample rate approximation

  while (millis() - start < (unsigned long)durationMs) {
    // Generate centered sine wave for the line-in input
    uint8_t sample = (uint8_t)(128 + 100.0 * sin(phase));
    dacWrite(AUDIO_DAC_PIN, sample);
    phase += phaseInc;
    if (phase >= 2.0 * PI) {
      phase -= 2.0 * PI;
    }
    delayMicroseconds(50); // ~20 kHz sample interval
  }
  dacWrite(AUDIO_DAC_PIN, 128); // Return to neutral line level
}

void setup() {
  Serial.begin(115200);
  Serial.println("TPA3110 Amplifier Demo Initialized");
  dacWrite(AUDIO_DAC_PIN, 128);
}

void loop() {
  Serial.println("Playing arpeggio sequence...");

  playTone(261.63, 250); // C4
  delay(50);
  playTone(329.63, 250); // E4
  delay(50);
  playTone(392.00, 250); // G4
  delay(50);
  playTone(523.25, 400); // C5

  delay(2000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

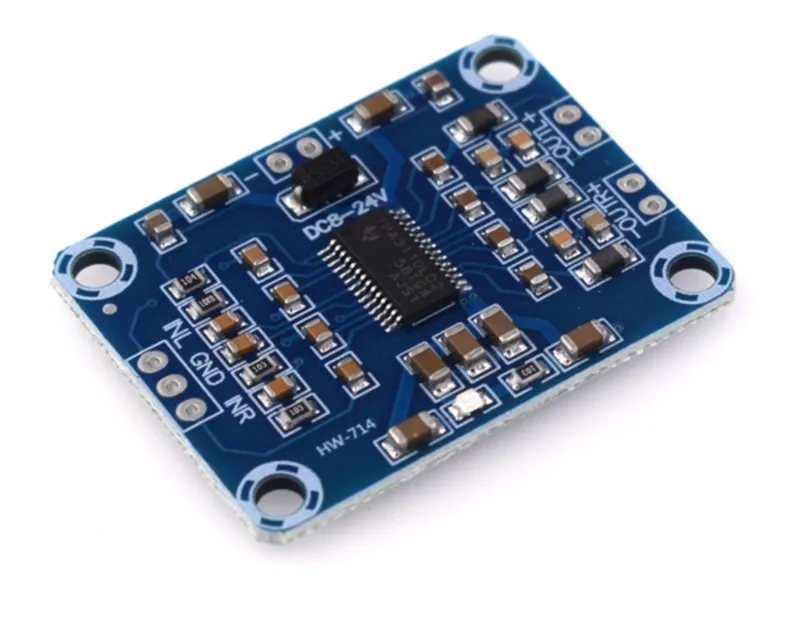

Modulo mini amplificatore audio digitale 2x15W 8-24V | TPA3110 | HW-714

Piccolo amplificatore digitale con una potenza massima di 2x15 Watt.

Impedenza: 8 Ohm
Potenza: 2 x 15 Watt
Canali: 2 / Stereo
Ingresso: Sinistra | Min | Destra

Tensione di esercizio: 8V-24V DC



Dimensioni
Lunghezza: 4,1cm
Larghezza: 3,1cm
Altezza: 0,3cm

  • Amplificatore stereo
  • 2x15 watt
  • 8-24V DC
  • 4,1 x 3,1 x 0,3 cm

Perché scegliere questo prodotto?

  • Audio stereo – Due canali per la riproduzione stereo.
  • Fino a 2x15 watt – Potenza massima di 2x15 Watt.
  • Funziona a 8-24V – Tensione di esercizio da 8V a 24V DC.
  • Adatto per 8 ohm – Impedenza di 8 Ohm.
  • Formato compatto – Dimensioni: 4,1 x 3,1 x 0,3 cm.
Specifiche
Larghezza3,1 cm
Tensione di alimentazione8V-24V DC
Potenza2 x 15 Watt
Lunghezza4,1cm
Altezza0,3 cm
Impedenza8 Ohm
Canali2 / Stereo
