Schema di collegamento ed esempio di codice

Ecco come collegare il Modulo MP3 DFPlayer Mini (clone) con slot per scheda MicroSD a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Demo del lettore MP3 DFPlayer Mini

Questo progetto mostra come riprodurre file audio MP3 utilizzando il modulo DFPlayer Mini e Arduino Uno. Assicurati che la tua scheda microSD sia formattata in FAT32 e che un file MP3 sia inserito in una cartella 'mp3' (oppure nella root con nome 0001.mp3). Quando viene alimentato, Arduino inizializza il player, imposta il volume di riproduzione e avvia la riproduzione della prima traccia audio.

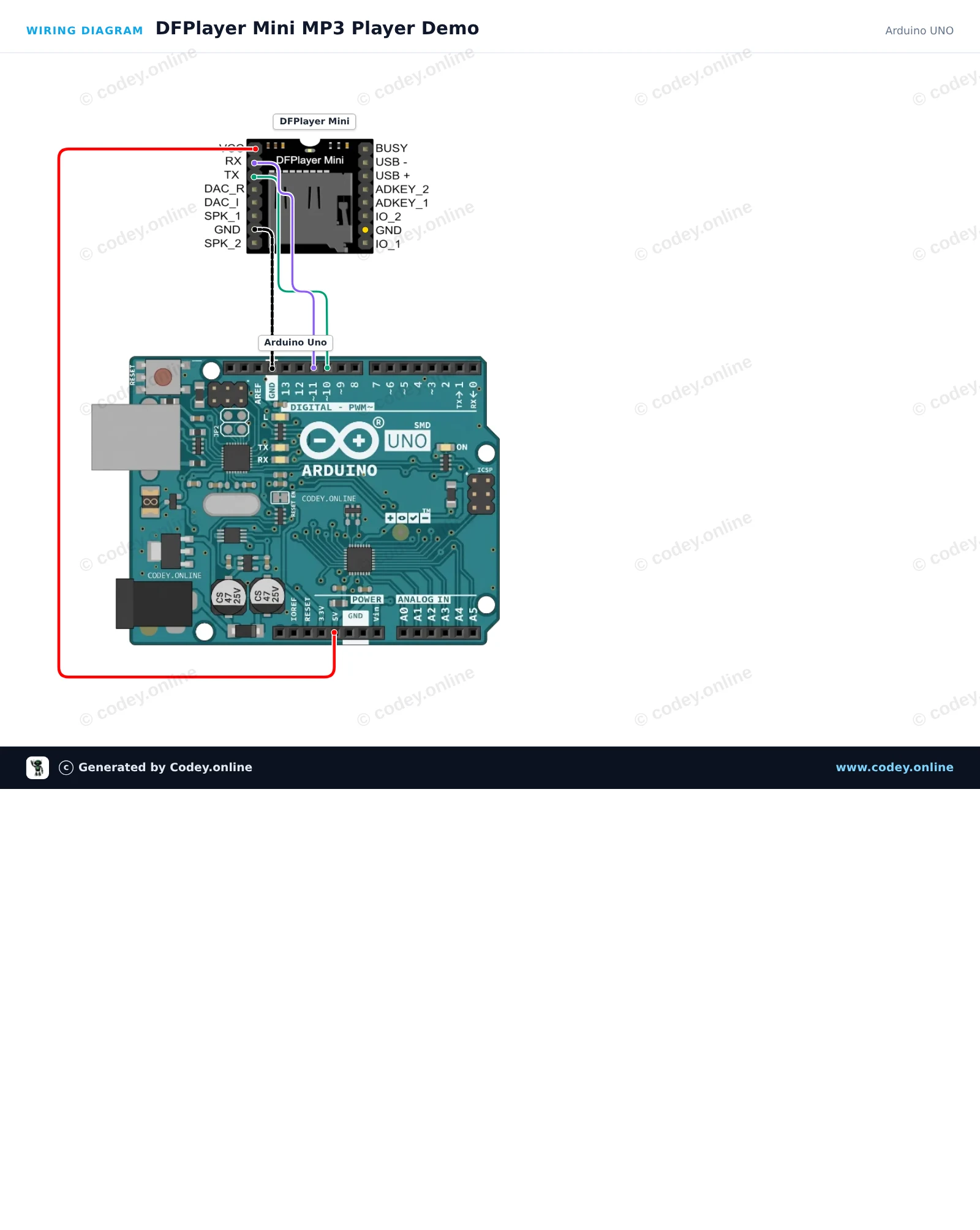

Schema di collegamento: Modulo MP3 DFPlayer Mini (clone) con slot per scheda MicroSD su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

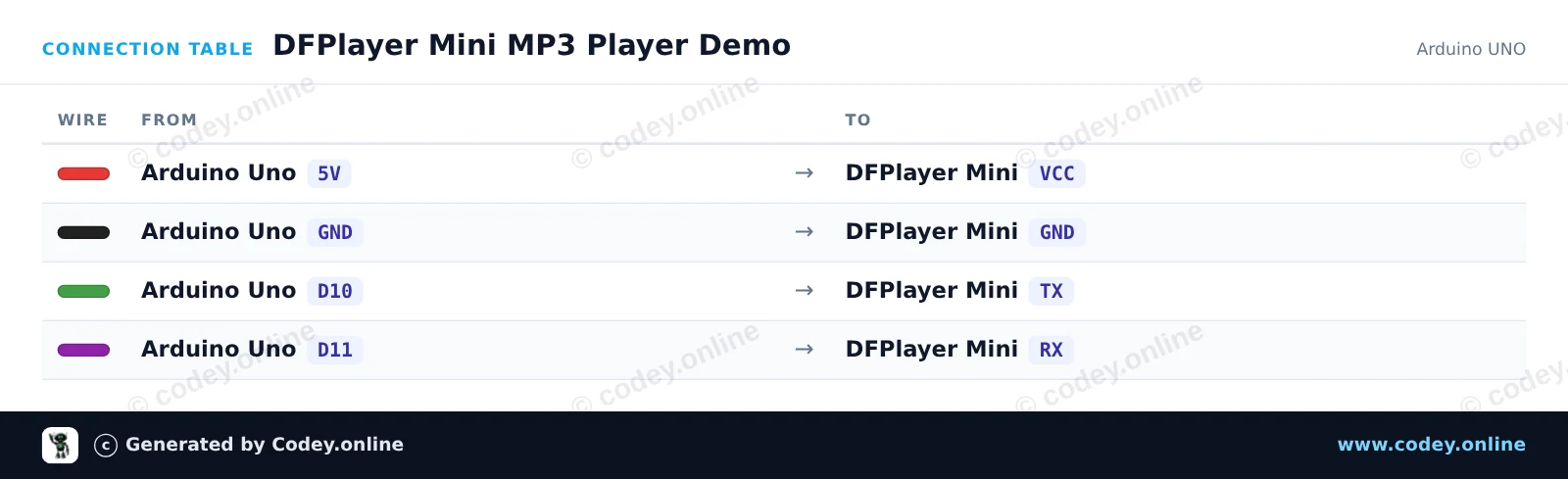

Tabella di collegamento: Modulo MP3 DFPlayer Mini (clone) con slot per scheda MicroSD su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
DFPlayer_Mini_MP3_Player_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : DFPlayer Mini MP3 Player Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : DF Player Mini
 *  Libraries : DFRobotDFPlayerMini 1.0.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SoftwareSerial.h>
#include <DFRobotDFPlayerMini.h>

// Arduino pin 10 connects to DFPlayer TX, pin 11 connects to DFPlayer RX
SoftwareSerial dfSerial(10, 11);
DFRobotDFPlayerMini myDFPlayer;

void setup() {
  Serial.begin(115200);
  dfSerial.begin(9600);

  Serial.println(F("Initializing DFPlayer Mini..."));

  if (!myDFPlayer.begin(dfSerial)) {
    Serial.println(F("Unable to begin DFPlayer Mini:"));
    Serial.println(F("1. Recheck wiring"));
    Serial.println(F("2. Insert formatted micro SD card with MP3 files"));
    while (true) {
      delay(100);
    }
  }

  Serial.println(F("DFPlayer Mini online."));

  // Set volume (0 to 30)
  myDFPlayer.volume(20);

  // Play the first MP3 file on the micro SD card
  myDFPlayer.play(1);
  Serial.println(F("Playing track 1..."));
}

void loop() {
  // Print status messages if received from the player
  if (myDFPlayer.available()) {
    uint8_t type = myDFPlayer.readType();
    int value = myDFPlayer.read();

    if (type == DFPlayerPlayFinished) {
      Serial.print(F("Track finished: "));
      Serial.println(value);
    }
  }
}

Librerie necessarie: DFRobotDFPlayerMini 1.0.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 DFPlayer Mini MP3 Player Demo

Questo progetto collega un ESP32 a un modulo DFPlayer Mini MP3 per riprodurre tracce audio da una scheda micro SD tramite un altoparlante collegato. Il DFPlayer Mini è alimentato a 3.3V e l'ESP32 comunica con esso tramite Serial2 hardware su GPIO 16 (RX2) e GPIO 17 (TX2). Formatta la tua scheda micro SD in FAT32 e inserisci i file audio in una cartella 'mp3' (ad es. 0001.mp3) per avviare la riproduzione.

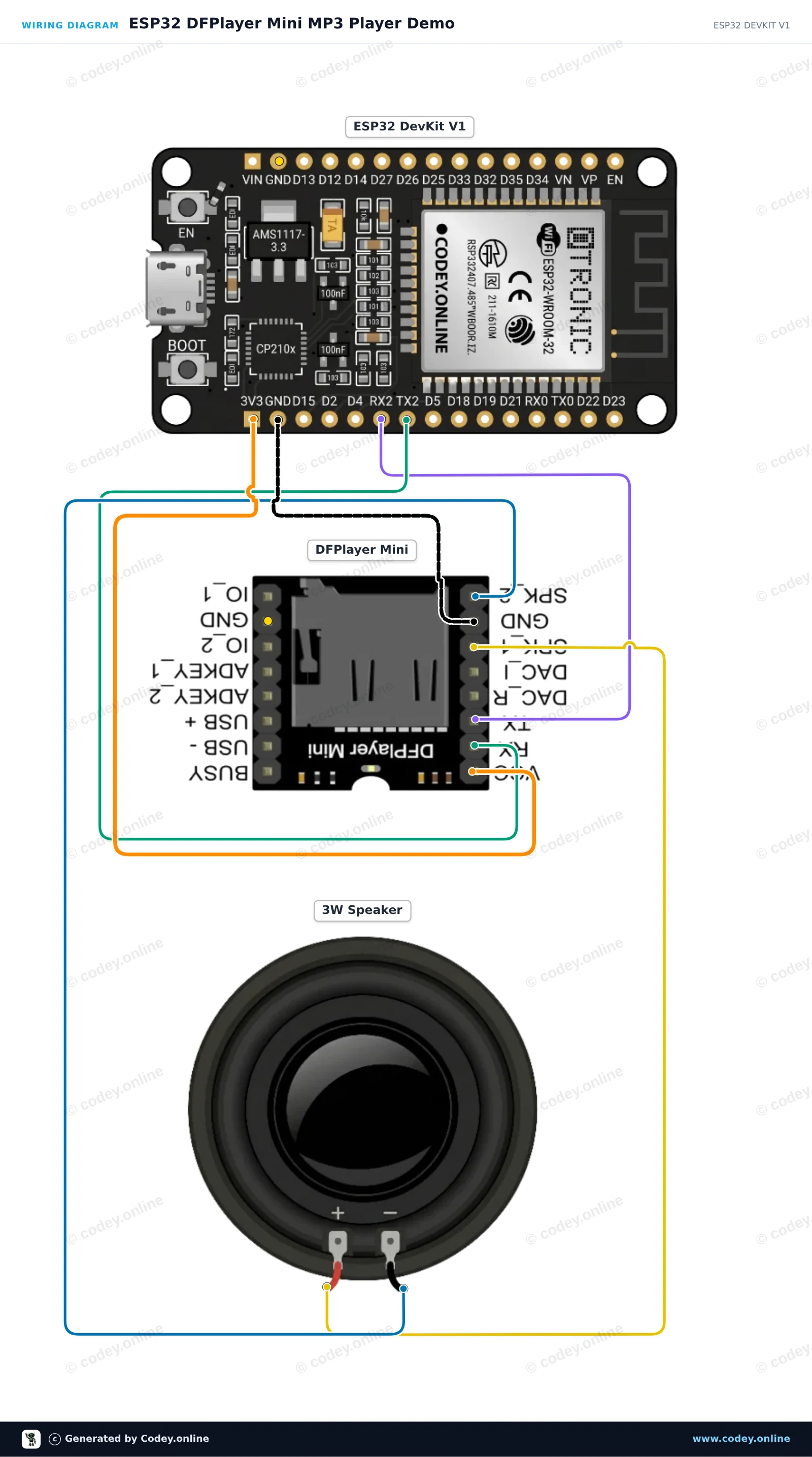

Schema di collegamento: Modulo MP3 DFPlayer Mini (clone) con slot per scheda MicroSD su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

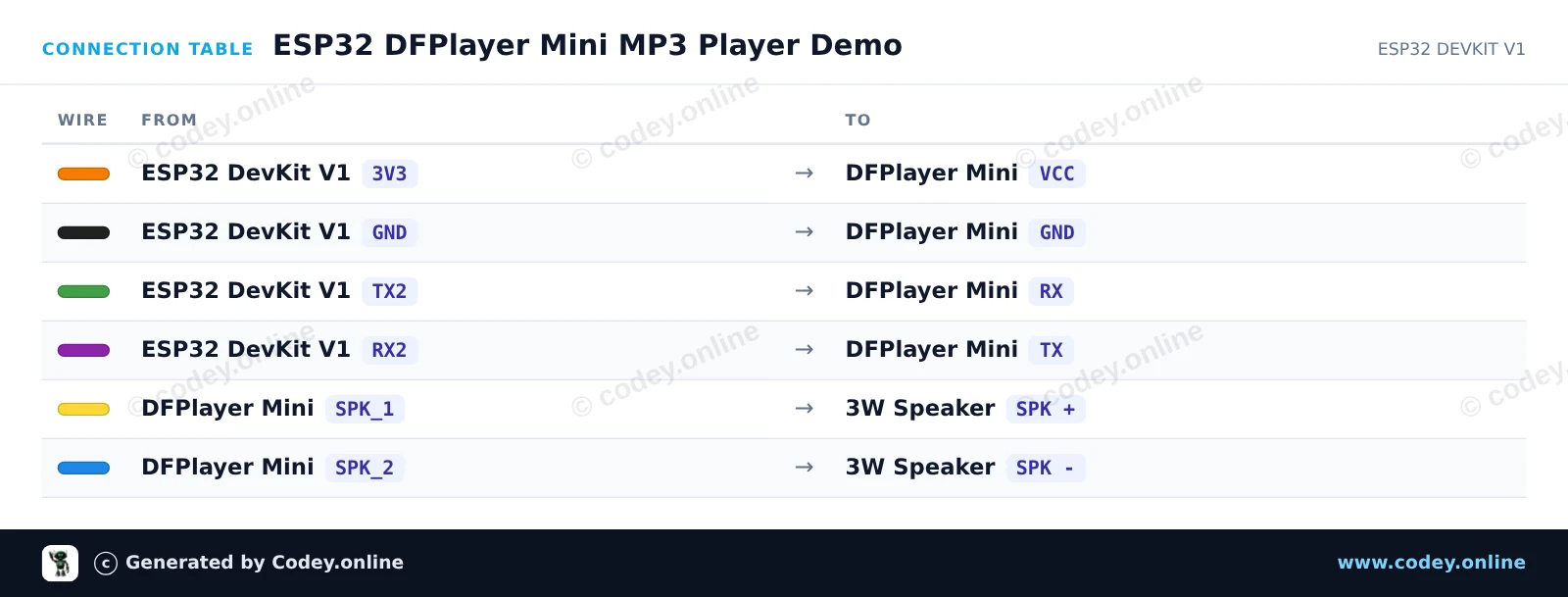

Tabella di collegamento: Modulo MP3 DFPlayer Mini (clone) con slot per scheda MicroSD su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
ESP32_DFPlayer_Mini_MP3_Player_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 DFPlayer Mini MP3 Player Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : DF Player Mini
 *  Libraries : DFRobotDFPlayerMini 1.0.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <DFRobotDFPlayerMini.h>

DFRobotDFPlayerMini myDFPlayer;

void setup() {
  Serial.begin(115200);
  // Serial2: RX on GPIO 16, TX on GPIO 17
  Serial2.begin(9600, SERIAL_8N1, 16, 17);

  Serial.println(F("Initializing DFPlayer Mini..."));

  if (!myDFPlayer.begin(Serial2)) {
    Serial.println(F("Unable to begin. Check SD card and wiring!"));
    while (true) {
      delay(500);
    }
  }

  Serial.println(F("DFPlayer Mini online."));
  myDFPlayer.volume(20);  // Set volume (0 to 30)
  myDFPlayer.play(1);      // Play track 0001.mp3
}

void loop() {
  // Play next track every 10 seconds
  delay(10000);
  Serial.println(F("Playing next track..."));
  myDFPlayer.next();
}

Librerie necessarie: DFRobotDFPlayerMini 1.0.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

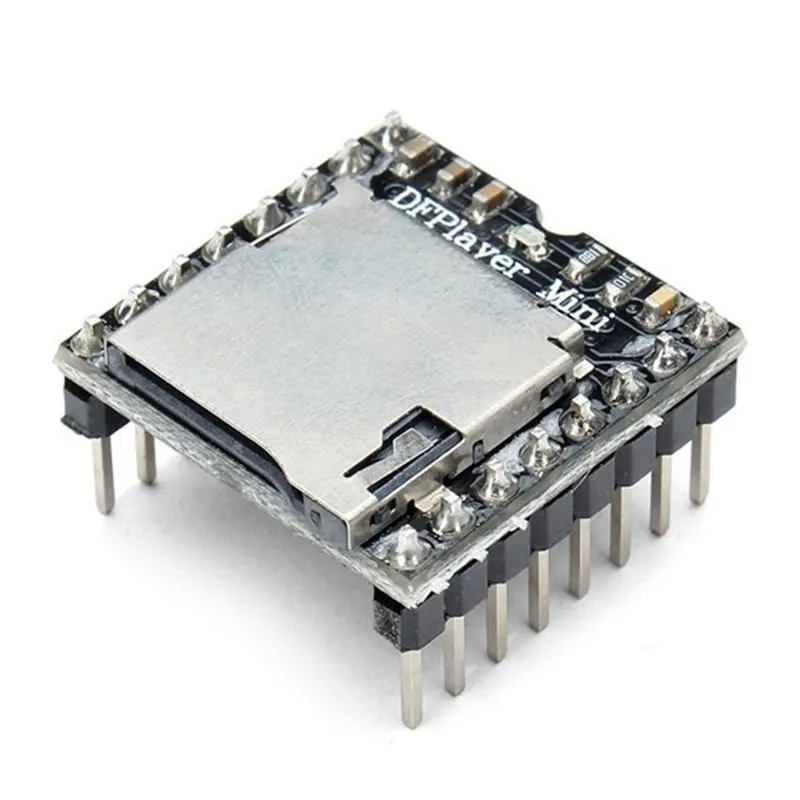

Modulo MP3 DFPlayer Mini (clone) con slot per scheda MicroSD

Il DFPlayer Mini (clone) è un modulo lettore MP3 compatto e potente, ideale per applicazioni audio in progetti come Arduino o altri microcontrollori. Questo modulo può riprodurre direttamente file MP3 da una scheda microSD o da una chiavetta USB, senza bisogno di hardware aggiuntivo.

Caratteristiche principali:

  • Facile da usare: Controllabile tramite comunicazione seriale, pulsanti o una combinazione di entrambi.
  • Supporta più formati: Riproduce file MP3, WAV e WMA.
  • Archiviazione: Funziona con schede microSD fino a 32 GB.
  • Amplificatore integrato: Collega direttamente un altoparlante per un suono chiaro senza amplificatori aggiuntivi.
  • Alimentazione: Funziona da 3.2V a 5V, ideale per progetti portatili.
  • Formato compatto: Si adatta facilmente a piccoli contenitori grazie alle dimensioni di 22mm x 30mm.

Il DFPlayer Mini è una soluzione versatile per tutti i tuoi progetti legati all'audio, sia che tu voglia aggiungere effetti sonori al tuo design o costruire un sistema audio completo!

ATTENZIONE: Questo non è il chip YX5200 originale. Il codice esistente per il chip YX5200 potrebbe dover essere adattato per il corretto funzionamento.



  • Modulo lettore MP3
  • Controllo seriale
  • Slot microSD
  • Formato compatto
La riproduzione carica il video da YouTube.

Perché scegliere questo prodotto?

  • Riproduzione diretta – Riproduce da scheda microSD o chiavetta USB.
  • Facile da usare – Si controlla in serie, con pulsanti o in modo combinato.
  • Più formati – Supporta file MP3, WAV e WMA.
  • Altoparlante diretto – Amplificatore integrato, non serve un amplificatore aggiuntivo.
  • Formato compatto – Si adatta facilmente a piccoli contenitori.
Specifiche
Formato compattoSi adatta facilmente a piccoli contenitori grazie alle dimensioni di 22mm x 30mm
AlimentazioneFunziona da 3.2V a 5V, ideale per progetti portatili
Dimensioni22mm x 30mm
Adatto perArduino e altri microcontrollori
Facile da usareControllabile tramite comunicazione seriale, pulsanti o una combinazione di entrambi
Supporta più formatiRiproduce file MP3, WAV e WMA
MemoriaFunziona con schede microSD fino a 32 GB
Amplificatore integratoCollega direttamente un altoparlante per un suono chiaro senza amplificatori aggiuntivi
Scheda MicroSDfino a 32 GB
