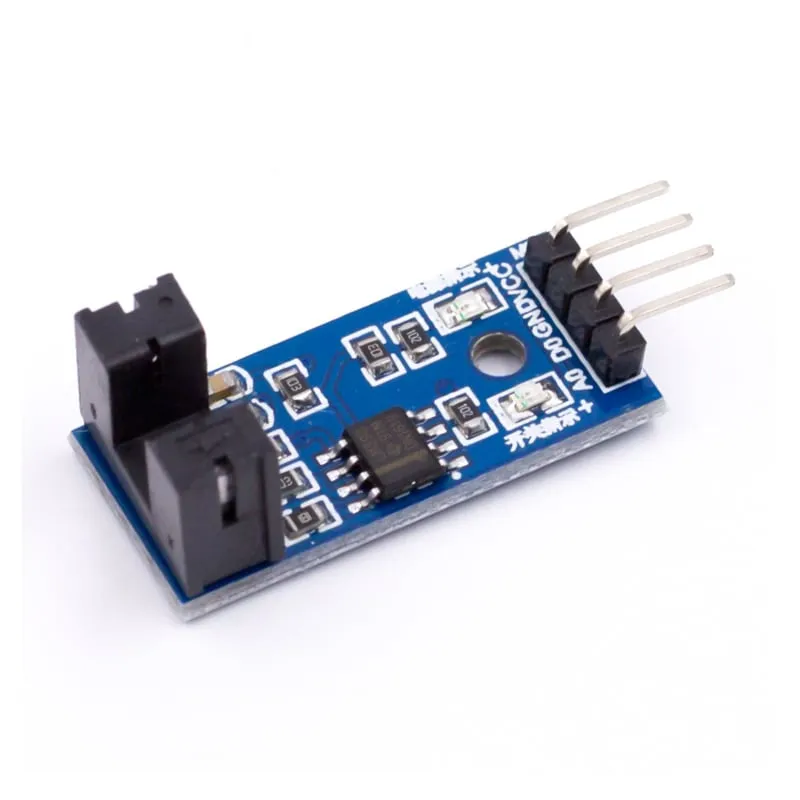

Modulo sensore ottico di velocità

Lo scopo principale di questo modulo è controllare la velocità del motore.

Ampiamente utilizzato nel rilevamento della velocità del motore, nel conteggio degli impulsi, nel limite di posizione, ecc.

Può essere utilizzato con un microcontrollore come un Arduino per il rilevamento della velocità del motore, il conteggio degli impulsi, il limite di posizione, ecc. In pratica, qualsiasi tachimetro misura semplicemente la velocità con cui si verifica un evento.

Di solito questo viene fatto contando gli eventi per un determinato periodo di tempo (intervallo di integrazione) e poi dividendo semplicemente il numero di eventi per il tempo per ottenere la velocità.

Questo è un modulo facile da usare. Interruzione fisica del percorso visivo del sensore ottico da parte di una ruota con fessure o di un meccanismo simile (un sensore ottico è solitamente composto da un diodo luminoso che fornisce l'illuminazione e da un fototransistor che rileva la presenza o l'assenza di tale illuminazione).

Il sensore ottico utilizzato qui è composto da un diodo emettitore di luce infrarossa e da un fototransistor. Ciò previene sia le interferenze di fonti di luce esterne vaganti sia, grazie all'ottimizzazione dei due componenti per una specifica frequenza di radiazione, li rende ancora immuni a interferenze indesiderate.

L'interfaccia di uscita DO può essere collegata direttamente a una porta IO di un microcontrollore, se è presente un sensore di rilevamento di blocco, come può rilevare la velocità dell'encoder del motore.

I moduli DO possono essere collegati al relè, al finecorsa e ad altre funzioni, può anche comporre un allarme con il modulo buzzer attivo.

Dotato di:

Sensore di accoppiamento ottico, larghezza 5 mm;

Spia di stato in uscita:

Se l'uscita è alta, le luci sono spente. Se l'uscita è a livello basso, accesa. (Se è coperto, produrrà un livello alto; altrimenti produrrà un livello basso)
Dotato di foro di fissaggio, facile da installare!
Utilizza il comparatore a tensione ampia LM393
Specifiche:

Tensione di esercizio (VDC): da 3,3 a 5

Comparator: LM393

Uscita: uscita digitale a commutazione (0 e 1)

Lunghezza (mm): 32

Larghezza (mm): 14

Altezza (mm): 13

Peso (g): 2


Specifiche cablaggio:

VCC Collegare il positivo dell'alimentazione 3.3 5 v
GND Collegare il negativo dell'alimentazione
DO Uscita segnale di commutazione TTL:
AO Questo modulo non funziona
La confezione include:
1 x modulo sensore di misurazione della velocità

  • Sensore ottico
  • Emettitore IR
  • Comparatore LM393
  • Uscita DO

Perché scegliere questo prodotto?

  • Misurazione della velocità del motore – Adatto per il rilevamento della velocità del motore.
  • Conteggio degli impulsi – Utilizzabile per il conteggio degli impulsi.
  • Rilevamento del limite di posizione – Impiegabile anche per il limite di posizione.
  • Facile da collegare – Uscita DO direttamente alla porta IO.
  • Facile da installare – Dotato di foro per bullone fisso.
Specifiche
Dimensioni32 × 14 × 13 mm
Larghezza14mm
Tensione di alimentazione3,3 to 5 VDC
Peso2 g
Lunghezza32 mm
Altezza13 mm
ComparatoreLM393
UscitaUscita di commutazione digitale (0 e 1)

Nella confezione

  • Modulo sensore di misurazione della velocità
