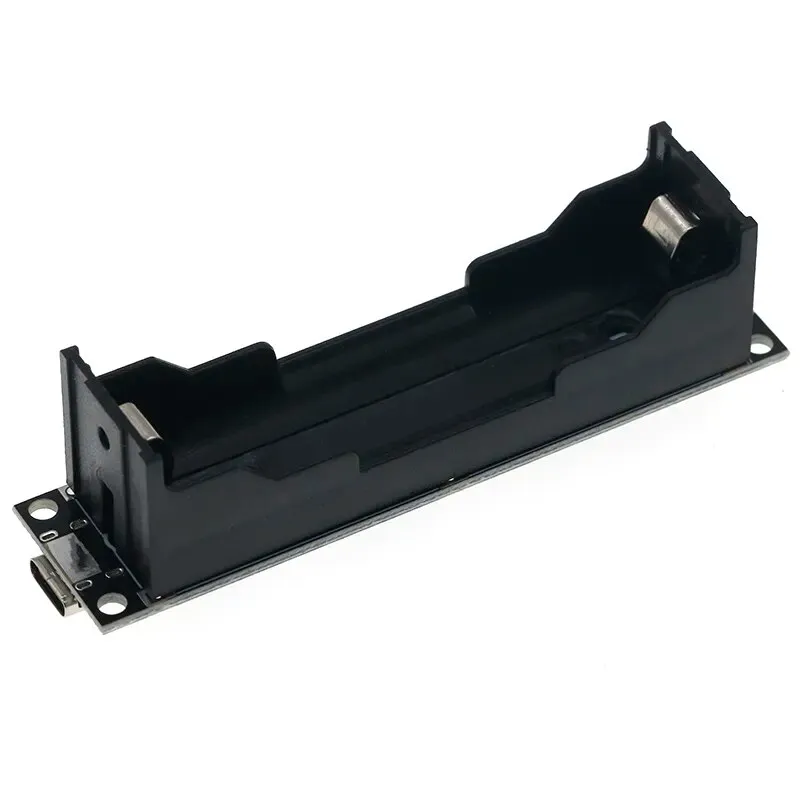

Modulo da incasso per batterie 18650 con caricatore e step-up a 5V, per hobbisti e professionisti.
SKU: OT5781 Numero articolo: YA856 EAN: 8720828223765 Ubicazione: F01.07
Ecco come collegare il Portabatteria 18650 con caricatore e modulo step-up 5V (USB-C) a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.
Questa configurazione mostra come alimentare Arduino Uno in modo portatile usando il 18650 battery shield con convertitore boost 5V integrato. Lo shield aumenta la tensione della batteria fino a una stabile uscita 5V e la invia direttamente ai pin 5V e GND di Arduino. Il LED integrato lampeggia e i messaggi di stato heartbeat vengono inviati via serial per confermare un'alimentazione continua.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Powering Arduino Uno with 18650 Battery Shield
* Board : Arduino UNO (arduino:avr:uno)
* Parts : 18650 Battery Shield with USB-C Charger and 5V Boost Converter
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Powering Arduino Uno from 18650 Battery Shield with 5V Boost Converter
const int LED_PIN = 13;
void setup() {
pinMode(LED_PIN, OUTPUT);
Serial.begin(115200);
Serial.println(F("18650 Battery Shield 5V Power Demo"));
Serial.println(F("Arduino Uno is running from the shield's 5V UPS output."));
}
void loop() {
// Blink onboard LED to visually confirm operation while on battery
digitalWrite(LED_PIN, HIGH);
delay(500);
digitalWrite(LED_PIN, LOW);
delay(500);
Serial.println(F("Operating normally on battery power..."));
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
Questa configurazione alimenta l’ESP32 direttamente dal 18650 battery shield tramite l’uscita UPS boostata 5V. Il modulo fornisce una tensione 5V regolata dalla batteria e supporta la ricarica tramite USB-C senza interrompere l’alimentazione dell’ESP32. Lo sketch fa lampeggiare il LED onboard e mostra l’uptime nel Serial Monitor per dimostrare un funzionamento portatile stabile.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : ESP32 18650 UPS Battery Shield Demo
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : 18650 Battery Shield with USB-C Charger and 5V Boost Converter
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
const int LED_PIN = 2;
unsigned long lastReport = 0;
void setup() {
Serial.begin(115200);
pinMode(LED_PIN, OUTPUT);
Serial.println("ESP32 powered by 18650 Battery Shield!");
Serial.println("Running portable test...");
}
void loop() {
// Blink the onboard LED
digitalWrite(LED_PIN, HIGH);
delay(500);
digitalWrite(LED_PIN, LOW);
delay(500);
// Report status every 2 seconds
if (millis() - lastReport >= 2000) {
lastReport = millis();
unsigned long seconds = millis() / 1000;
Serial.print("Battery-powered uptime: ");
Serial.print(seconds);
Serial.println(" s");
}
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
Questo avanzato portabatteria 18650, con caricatore integrato e modulo step up 5V, è progettato per hobbisti dell'elettronica e professionisti che necessitano di un'alimentazione affidabile senza compromettere le specifiche tecniche. È un modulo da incasso che offre prestazioni elevate e protezione della batteria.
ATTENZIONE: Questo modulo deve essere dotato di un pulsante per essere acceso/spento.
Specifiche Tecniche:
Caratteristiche e Vantaggi:
Prestazioni affidabili: Il portabatteria 18650 fornisce un'uscita stabile 5.1V, ideale per circuiti elettronici e dispositivi che richiedono un'alimentazione costante.
Protezione della batteria: La funzione di cutoff integrata a 2.6V protegge la tua batteria 18650 dalla scarica profonda, prolungandone la durata e prevenendo danni.
Ricarica efficiente: Il circuito di carica integrato garantisce una ricarica efficiente e sicura della tua batteria, con una tensione di carica di 4.2V.
Facilità di montaggio: Questo modulo è progettato per un'integrazione senza soluzione di continuità nei tuoi progetti elettronici, consentendoti di realizzare un'alimentazione affidabile.
Ampia compatibilità: La connessione USB-C rende semplice integrare questo modulo in diverse applicazioni elettroniche.
Questo portabatteria tecnico 18650 è la scelta ideale per hobbisti dell'elettronica e professionisti che necessitano di un'alimentazione affidabile e tecnicamente di alta qualità. Con un'attenzione a prestazioni e protezione, questo modulo soddisferà le tue aspettative e sarà un'aggiunta preziosa ai tuoi progetti.
Dimensioni:
Lunghezza: 90mm
Larghezza: 21.7mm
Altezza: 28.3mm

| Dimensioni | Modulo da incasso compatto per un'integrazione senza soluzione di continuità nei progetti elettronici |
|---|---|
| Larghezza | 21.7 mm |
| Indicatore LED | Indicatore di stato di carica per feedback visivo |
| Tensione di ingresso | 5V (tramite connessione USB-C) |
| Tensione di uscita | 5.1V (uscita step-up stabile 5.1V indipendentemente dalla carica della batteria) |
| Lunghezza | 90 mm |
| Connettività | Connettore USB-C per ampia compatibilità |
| Altezza | 28.3 mm |
| Corrente di carica | Circuito di carica integrato per una ricarica efficiente e sicura |
| Corrente di uscita | Max. 1000mA |
| Tipo di batteria | Adatto per batterie 18650 Li-Ion (non incluse) |
| Protezione batteria | Funzione di cutoff a 2.6V per prevenire la scarica profonda |
| Tensione di carica batteria | 4.2V |
Purtroppo non c'è il pass-through (carica e scarica contemporaneamente). Corrente di carica circa 1100 mA con batteria a metà carica. Per il resto funziona perfettamente.
