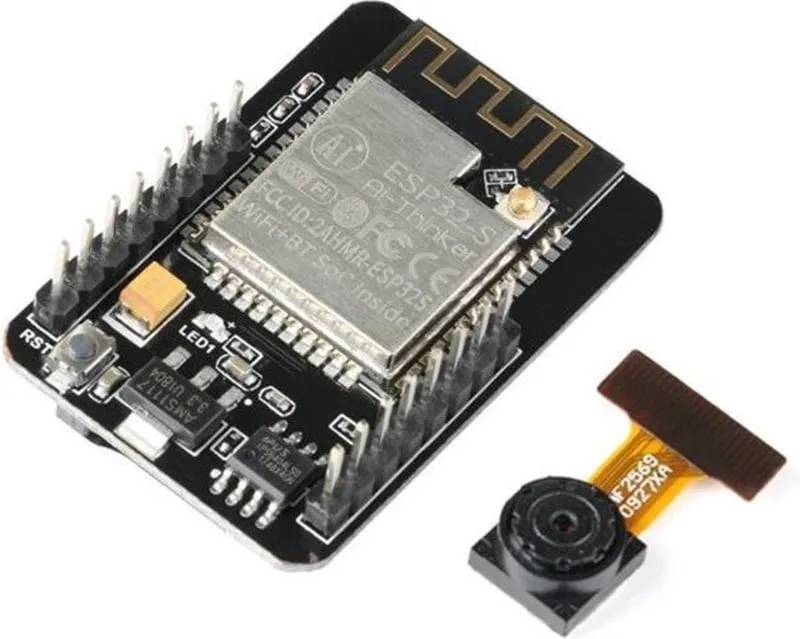

Scheda di sviluppo ESP32-CAM con fotocamera e slot micro SD per chi realizza progetti WiFi e Bluetooth.
SKU: OT103-B53 Numero articolo: NA570 EAN: 6442424726649 Ubicazione: AD06.01
Alternativa
ESP32 WROOM 4Mb Devkit V1 Board con WiFi Bluetooth e processore Dual Core
€ 8,99
Vedi questa alternativa
Una ESP32 completa con un modulo camera e slot per scheda Micro SD.
Il modulo camera OV5640 contiene un sensore d'immagine CMOS UXGA da 1/4 di pollice (1632 x 1232 pixel). È molto piccolo e ha una bassa tensione di esercizio da 1.7 a 3.3V.
Caratteristiche:
ATTENZIONE, questo modulo non dispone di una connessione USB. Per programmarlo è necessario un modulo USB seriale (FT232RL) separato.
Installare ESP32-CAM in Arduino IDE
Di default il software Arduino IDE non riconosce la scheda ESP32. Per programmare l'ESP32-CAM in Arduino IDE, questa deve prima essere installata in Arduino IDE. Segui i seguenti passaggi:
That's it, ora puoi iniziare a lavorare con l'ESP32-CAM.

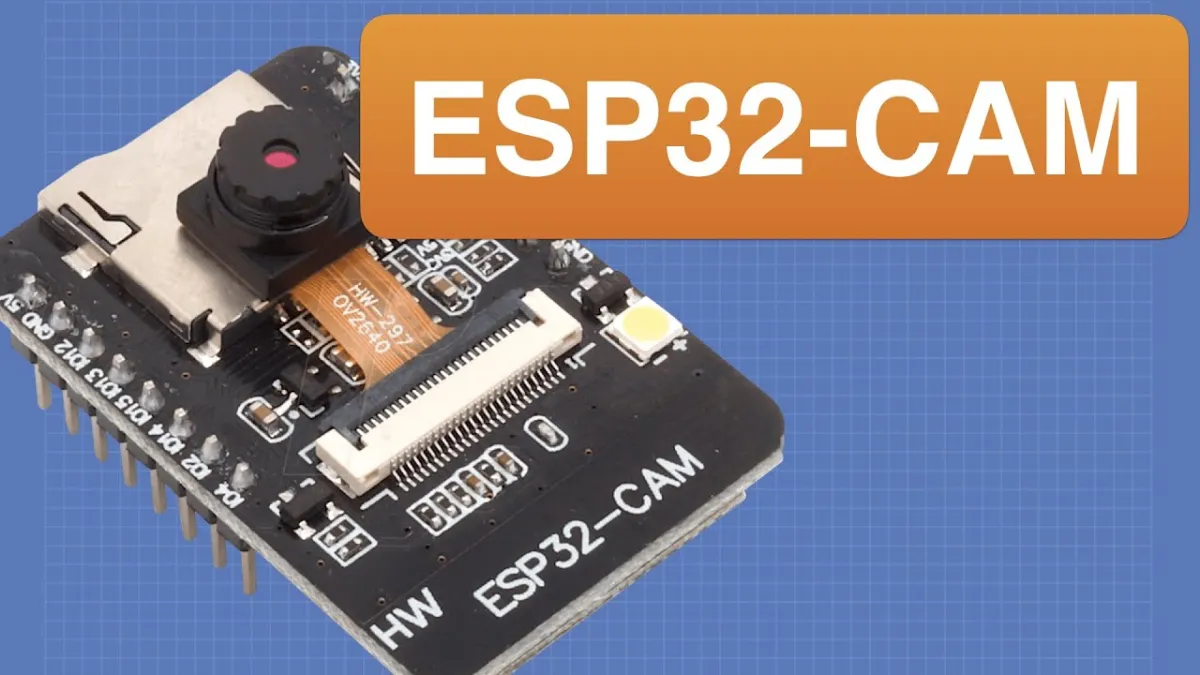

Guarda anche il video Youtube che abbiamo aggiunto con la spiegazione passo-passo in inglese.
Collegare FT232RL all'ESP32-CAM
Per collegare l'FT232RL all'ESP32-CAM puoi usare il seguente schema:
Importante: GPIO 0 deve essere collegato a GND in modo che il codice possa essere caricato.
| ESP32-CAM | FT232RL |
|---|---|
| GND | GND |
| 5V | VCC (5V) |
| U0R | TX |
| U0T | RX |
| GPIO 0 | GND |
| PSRAM | 4 M |
|---|---|
| SRAM | 520 KB |
| Frequenza di clock | 240 MHz |
| Risoluzione | 1632 x 1232 pixel |
| Interfaccia | UART/SPI/I2C/PWM/ADC/DAC |
| Tensione di esercizio | 1.7 a 3.3V |
| Connettività | WiFi 802.11b/g/n, Bluetooth/BLE |
Funziona subito. Con il MB sotto, l'antenna WiFi va peggio. Consiglio: usa un'antenna esterna.
Lo uso come webcam. Tramite WiFi sulla mia rete e così posso vedere al lavoro cosa combinano gli animali domestici quando non sono a casa. Di recente il cane ha pensato bene di rovesciare l’urna della zia Mies e il gatto ha pensato che il contenuto fosse un nuovo tipo di lettiera per gatti.
Molto facile e veloce da mettere in funzione con ESP Home Builder in Home Assistant. Non dimenticare il relativo MB
funziona molto bene
Peccato che non abbia di serie una connessione USB. Per questo bisogna comprare una schedina separata.
Bella cam per sperimentare e programmare.
