Schema di collegamento ed esempio di codice

Ecco come collegare il Sensore di distanza ultrasonico HC-SR04 a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Demo del sensore di distanza a ultrasuoni HC-SR04

Questo progetto misura la distanza utilizzando il sensore a ultrasuoni HC-SR04. Viene emesso un impulso ultrasonico e il tempo di ritorno dell’eco viene misurato per calcolare la distanza in centimetri, che viene poi stampata nel Serial Monitor ogni 500 ms.

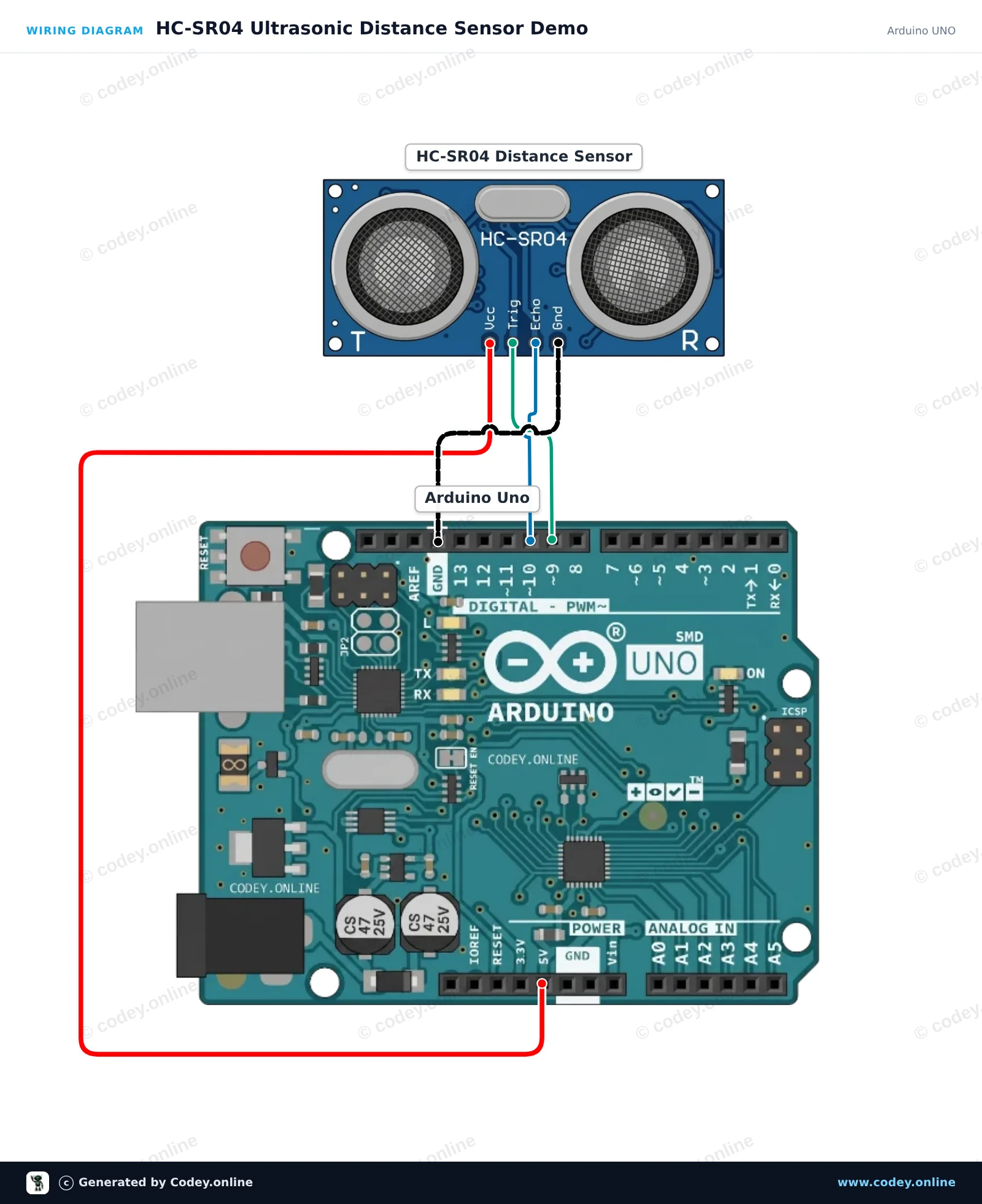

Schema di collegamento: Sensore di distanza ultrasonico HC-SR04 su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

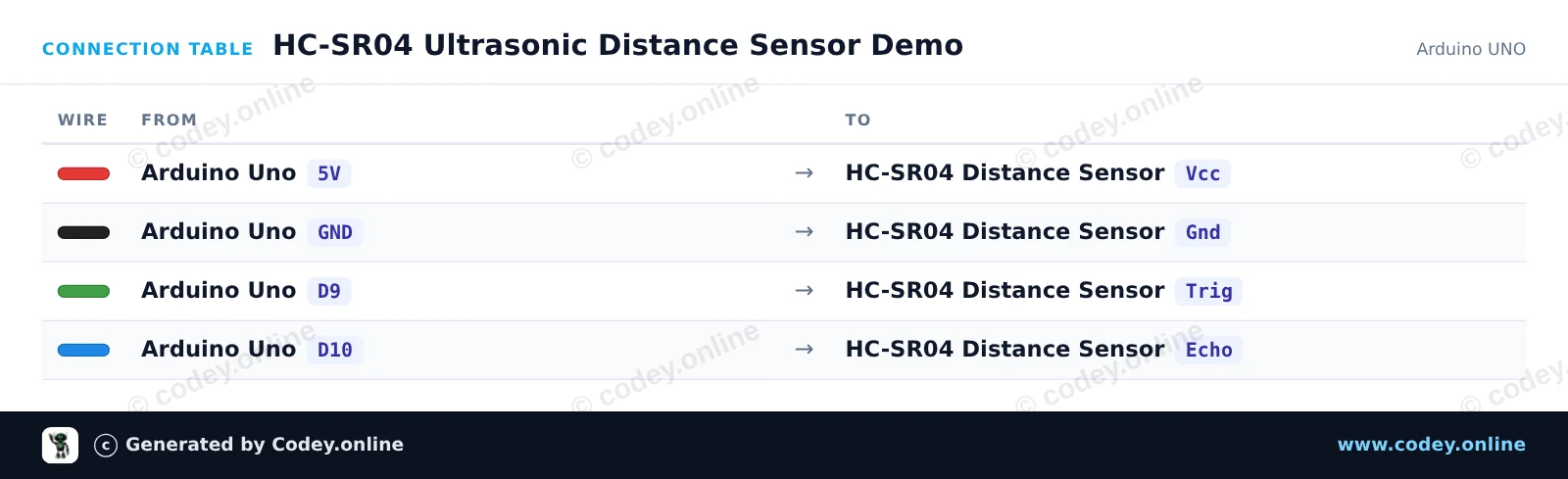

Tabella di collegamento: Sensore di distanza ultrasonico HC-SR04 su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
HC_SR04_Ultrasonic_Distance_Sensor_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : HC-SR04 Ultrasonic Distance Sensor Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : HC-SR04
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// HC-SR04 Ultrasonic Distance Sensor Demo

const int trigPin = 9;
const int echoPin = 10;

void setup() {
  Serial.begin(115200);
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
  digitalWrite(trigPin, LOW);
  Serial.println(F("HC-SR04 Ultrasonic Sensor Ready"));
}

void loop() {
  // Trigger a 10-microsecond high pulse
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  // Measure the duration of the incoming echo pulse (timeout ~30ms / ~5m)
  unsigned long duration = pulseIn(echoPin, HIGH, 30000UL);

  if (duration == 0) {
    Serial.println(F("Out of range"));
  } else {
    // Speed of sound is ~343 m/s -> ~29.15 us per cm (round-trip 58.3 us/cm)
    float distanceCm = duration / 58.2;
    Serial.print(F("Distance: "));
    Serial.print(distanceCm, 1);
    Serial.println(F(" cm"));
  }

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Sensore di distanza a ultrasuoni HC-SR04 con ESP32

Questo progetto misura la distanza utilizzando un sensore di distanza a ultrasuoni HC-SR04. Poiché l'HC-SR04 funziona a 5V e genera un impulso Echo da 5V, un semplice partitore di tensione con resistori da 1kΩ / 2kΩ riduce in modo sicuro il segnale Echo a ~3.3V per l'ESP32. Apri il Serial Monitor a 115200 baud per vedere le misurazioni della distanza in tempo reale in centimetri.

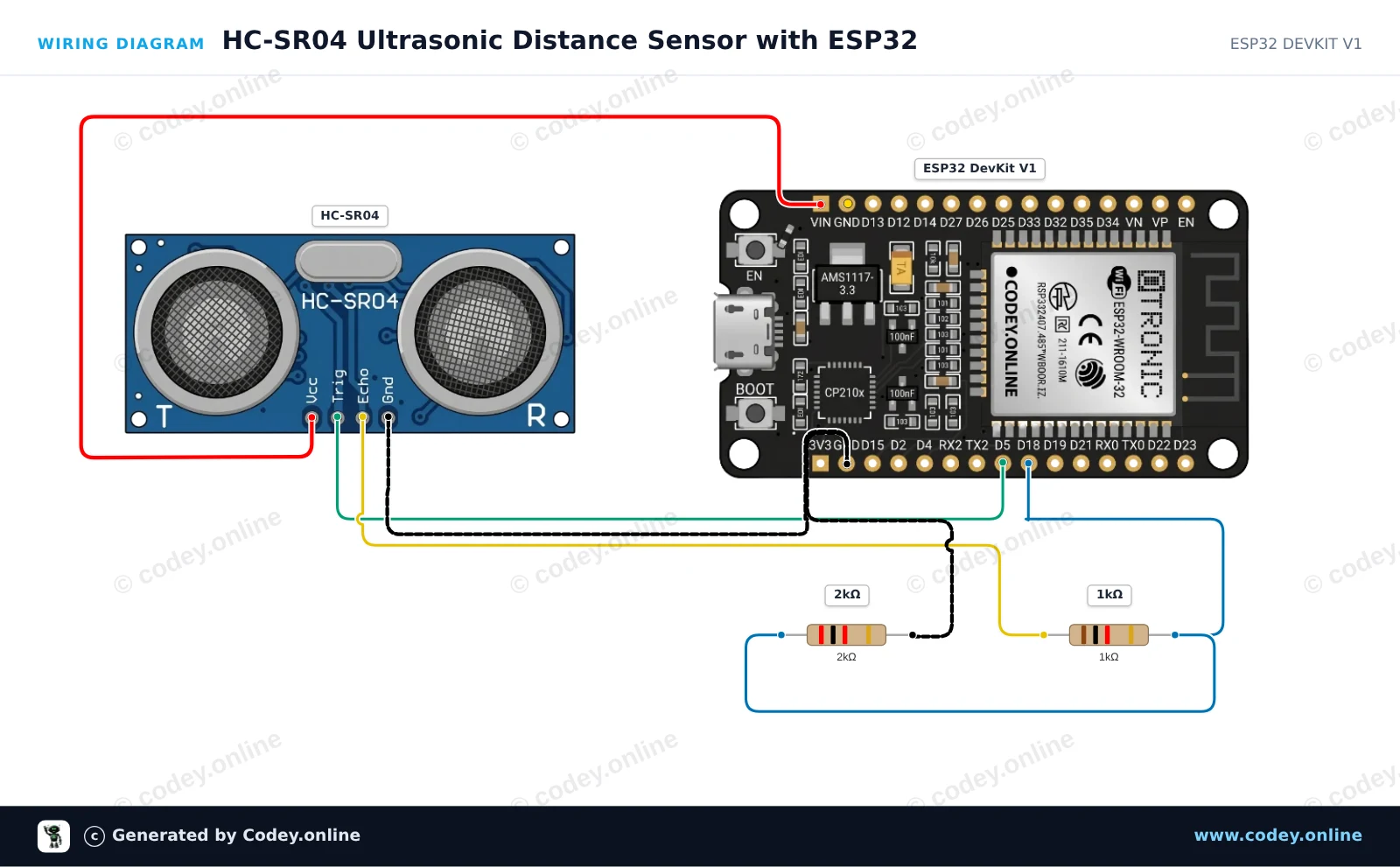

Schema di collegamento: Sensore di distanza ultrasonico HC-SR04 su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

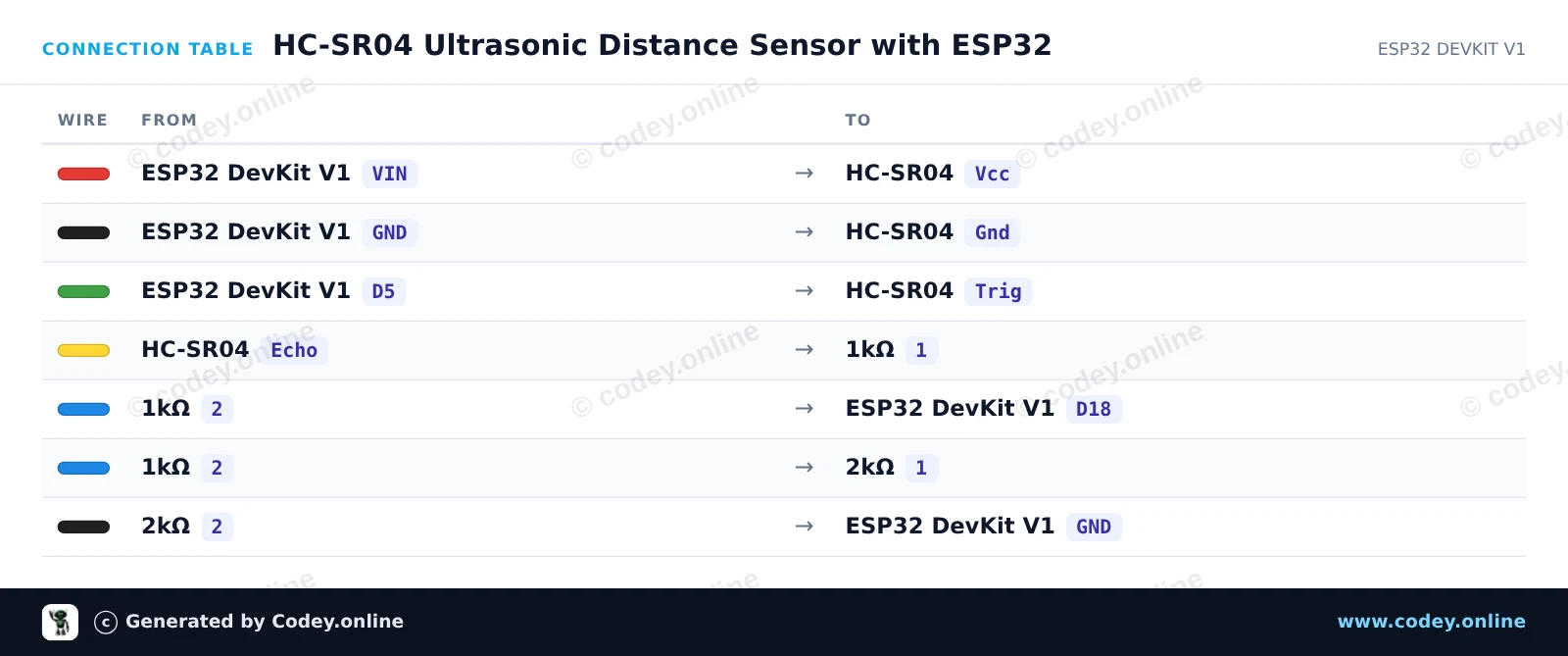

Tabella di collegamento: Sensore di distanza ultrasonico HC-SR04 su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
HC_SR04_Ultrasonic_Distance_Sensor_with_.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : HC-SR04 Ultrasonic Distance Sensor with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : HC-SR04
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// HC-SR04 Ultrasonic Distance Sensor with ESP32
const int TRIG_PIN = 5;
const int ECHO_PIN = 18;

void setup() {
  Serial.begin(115200);
  pinMode(TRIG_PIN, OUTPUT);
  pinMode(ECHO_PIN, INPUT);
  Serial.println("HC-SR04 Distance Sensor Initialized");
}

void loop() {
  // Send a 10-microsecond HIGH pulse to trigger the sensor
  digitalWrite(TRIG_PIN, LOW);
  delayMicroseconds(2);
  digitalWrite(TRIG_PIN, HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIG_PIN, LOW);

  // Measure the round-trip echo pulse duration in microseconds
  long duration = pulseIn(ECHO_PIN, HIGH, 30000); // 30ms timeout (~5m range)

  if (duration == 0) {
    Serial.println("Out of range / no echo received");
  } else {
    // Speed of sound is ~0.0343 cm/us (divide by 2 for one-way distance)
    float distanceCm = (duration * 0.0343) / 2.0;
    Serial.print("Distance: ");
    Serial.print(distanceCm, 1);
    Serial.println(" cm");
  }

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

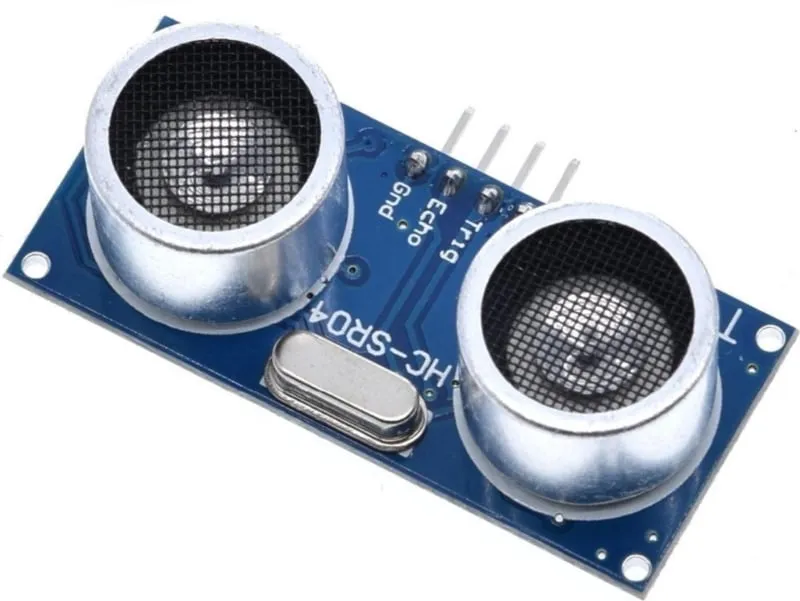

Sensore di distanza ultrasonico HC-SR04

Questo sensore è ideale per realizzare un'auto robot che deve tenere sotto controllo la distanza dagli oggetti. Oppure puoi usarlo per creare il tuo assistente di parcheggio. Possibilità illimitate con questo sensore di distanza a ultrasuoni. Ideale per il tuo progetto Arduino / ESP32 / Wemos o Raspberry Pi.

Guarda qui lo schema di collegamento e il codice di esempio >>>

Angolo del sensore: <15o
Dimensioni: 45x20mm
Risoluzione: 3mm
Campo di rilevamento: 2-450cm
Tensione: 5V
Corrente: <2mA

Il sensore di distanza ultrasonico HC-SR04 è un dispositivo che utilizza onde ultrasoniche per misurare la distanza. Il sensore è composto da un trasmettitore e un ricevitore collegati a un microcontrollore, come un Arduino.

Il sensore funziona facendo emettere al trasmettitore un impulso ultrasonico, che viene poi riflesso dagli oggetti nell'ambiente. Il ricevitore rileva quindi il riflesso e invia il tempo al microcontrollore, che può quindi calcolare la distanza dall'oggetto.

Il sensore di distanza ultrasonico HC-SR04 è adatto per misurare distanze fino a 3 metri con una precisione di circa 3 mm. Il sensore è facile da usare con un microcontrollore Arduino ed è adatto a un'ampia gamma di applicazioni, come la realizzazione di sistemi di parcheggio automatico o il rilevamento di ostacoli in un determinato ambiente.

Il sensore ha dimensioni compatte e un basso consumo energetico, il che lo rende adatto a progetti in cui lo spazio e la gestione dell'energia sono importanti. Il sensore è anche facile da installare grazie ai quattro fori sul retro, che consentono di fissarlo facilmente a una superficie.

In definitiva, il sensore di distanza ultrasonico HC-SR04 è un sensore pratico e versatile che può essere un'ottima aggiunta a qualsiasi progetto Arduino.

Dimensioni
Lunghezza: 4,55cm
Larghezza: 2,05cm
Altezza: 1,53cm

  • Sensore di distanza
  • 45 x 20 mm
  • Rilevamento 2-450 cm

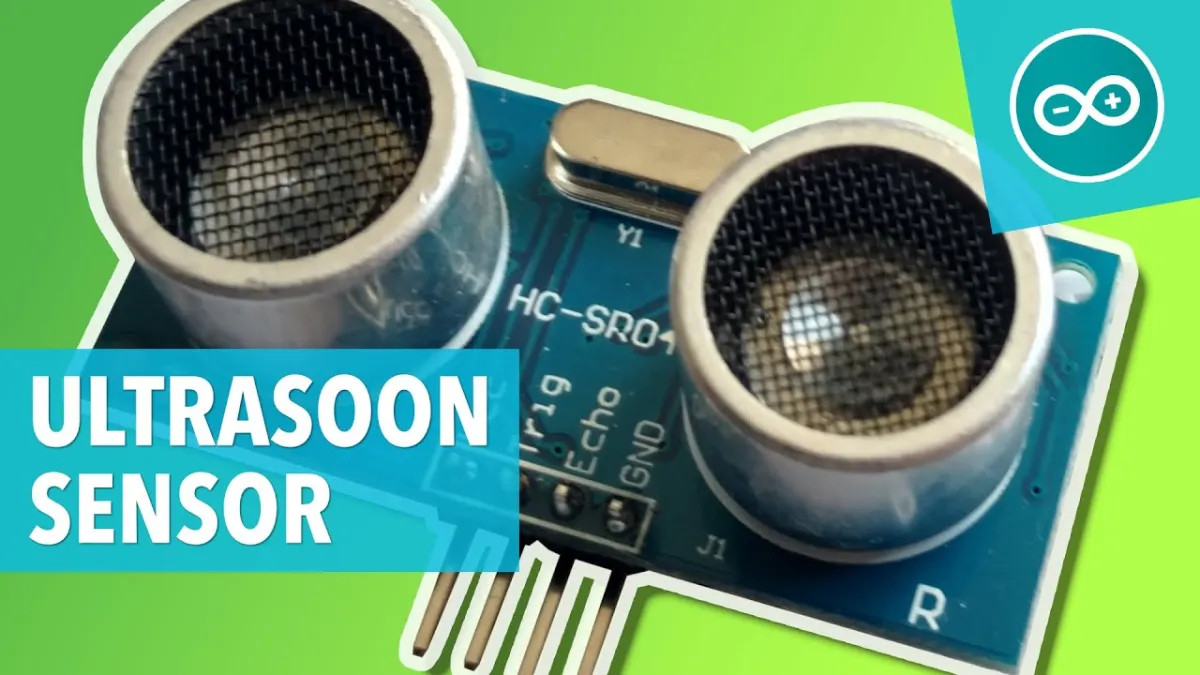

La riproduzione carica il video da YouTube.

Perché scegliere questo prodotto?

  • Misurazione della distanza – Misura gli oggetti con onde ultrasoniche.
  • Costruire un'auto robot – Ideale per costruire un'auto robot.
  • Costruire un aiuto al parcheggio – Adatto per il tuo aiuto al parcheggio personale.
  • Compatibile con Arduino – Adatto per progetti Arduino, ESP32 e Raspberry Pi.
  • Facile da fissare – Quattro fori sul retro.
Specifiche
Larghezza2,05 cm
Risoluzione3 mm
Lunghezza4,55 cm
Altezza1,53 cm
