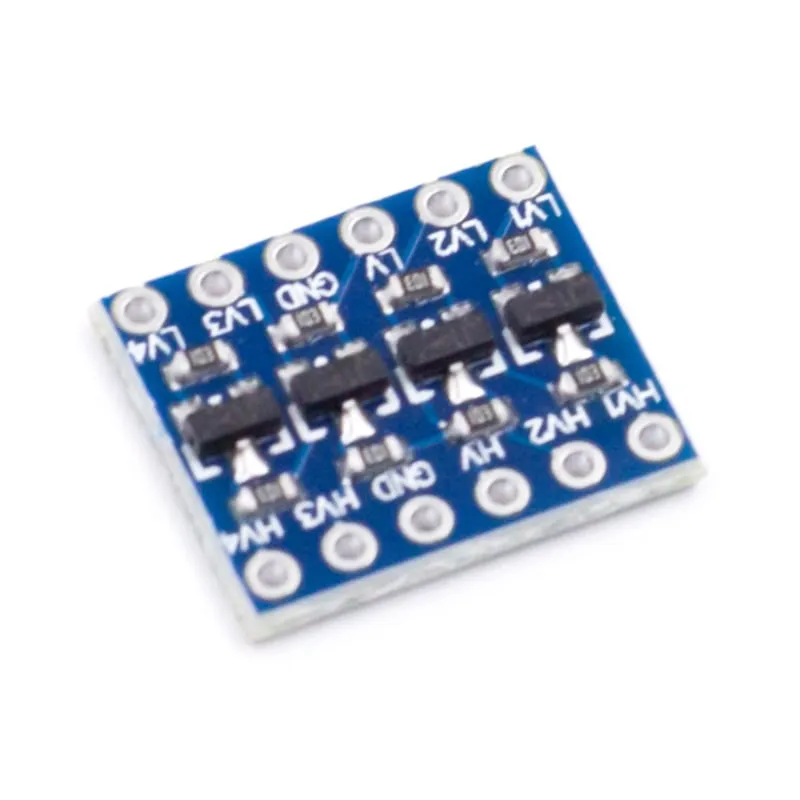

Convertitore di livello logico a 4 canali

Questo modulo può eseguire la conversione di tensione in entrambe le direzioni per 4 canali tra segnali digitali da 1.8V, 2.8V, 3.3V e 5V, come dati seriali, I2C e ISP (<2Mhz). Per ogni canale viene utilizzato un MOSFET a canale N nella seguente configurazione:

Chi collega un circuito proprio invece di un microcontrollore deve ricordare che all'ingresso è necessario un collegamento a massa tra gli impulsi per rappresentare uno 0 logico e ottenere l'uscita LOW. Se non è collegato nulla ai pin, tutto rimane nello stato HIGH tramite le resistenze di pullup da 10K.

Viene fornito con header separati

Dimensioni
Lunghezza: 1,5cm
Larghezza: 1,2cm
Altezza: 0,2cm
