Schema di collegamento ed esempio di codice

Ecco come collegare il Convertitore di livello logico bidirezionale I2C-UART 5V-3.3V a 2 canali a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Convertitore di livello logico a 4 canali con dispositivo 3.3V

Questo circuito collega in modo sicuro l’Arduino Uno 5V a un dispositivo seriale 3.3V usando il convertitore di livello logico bidirezionale a 4 canali. Arduino invia e riceve dati seriali tramite software serial (pins 2 e 3), mentre il level shifter traduce i segnali tra 5V (HV) e 3.3V (LV). Apri il Serial Monitor a 115200 baud per monitorare le comunicazioni.

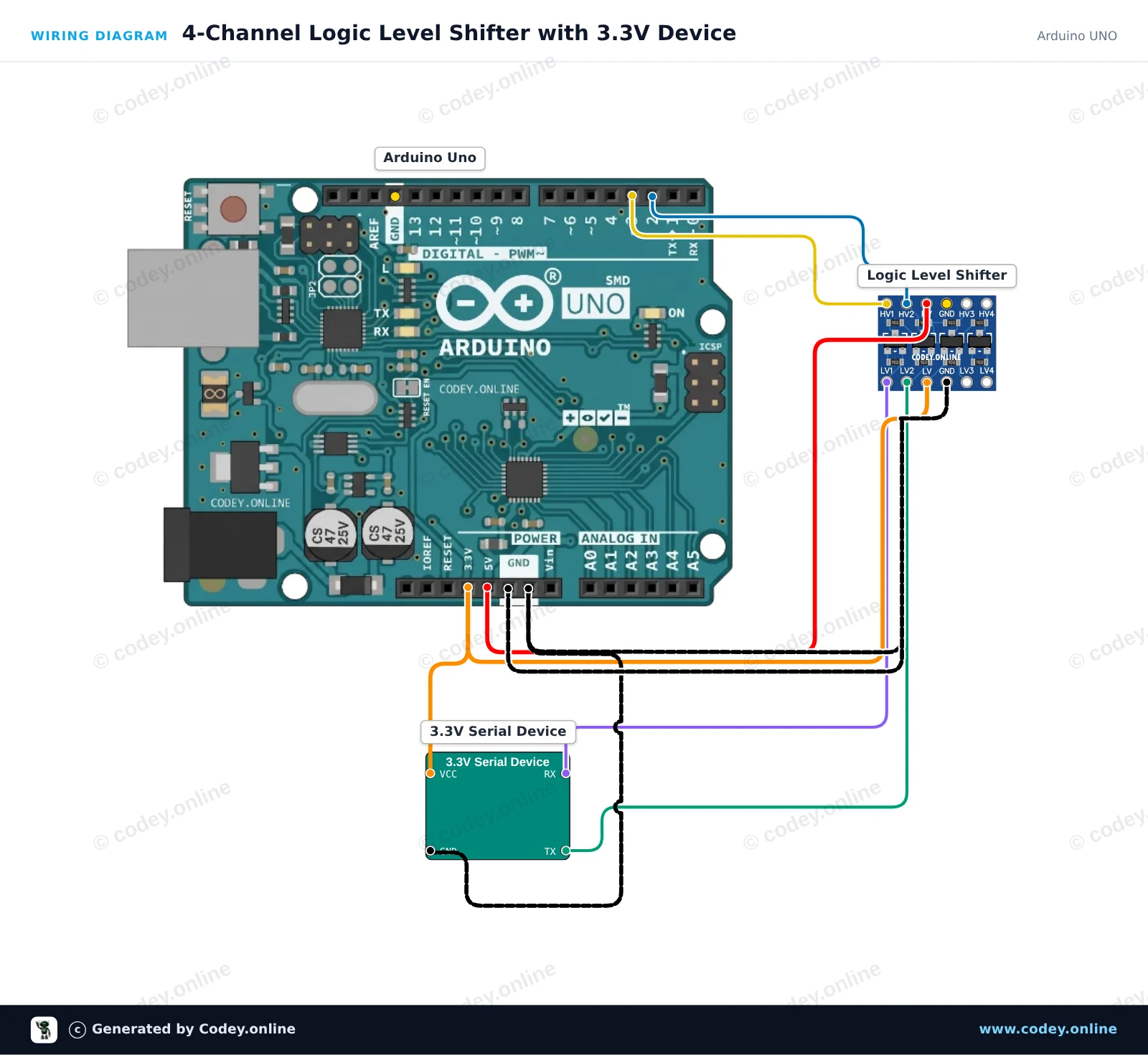

Schema di collegamento: Convertitore di livello logico bidirezionale I2C-UART 5V-3.3V a 2 canali su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

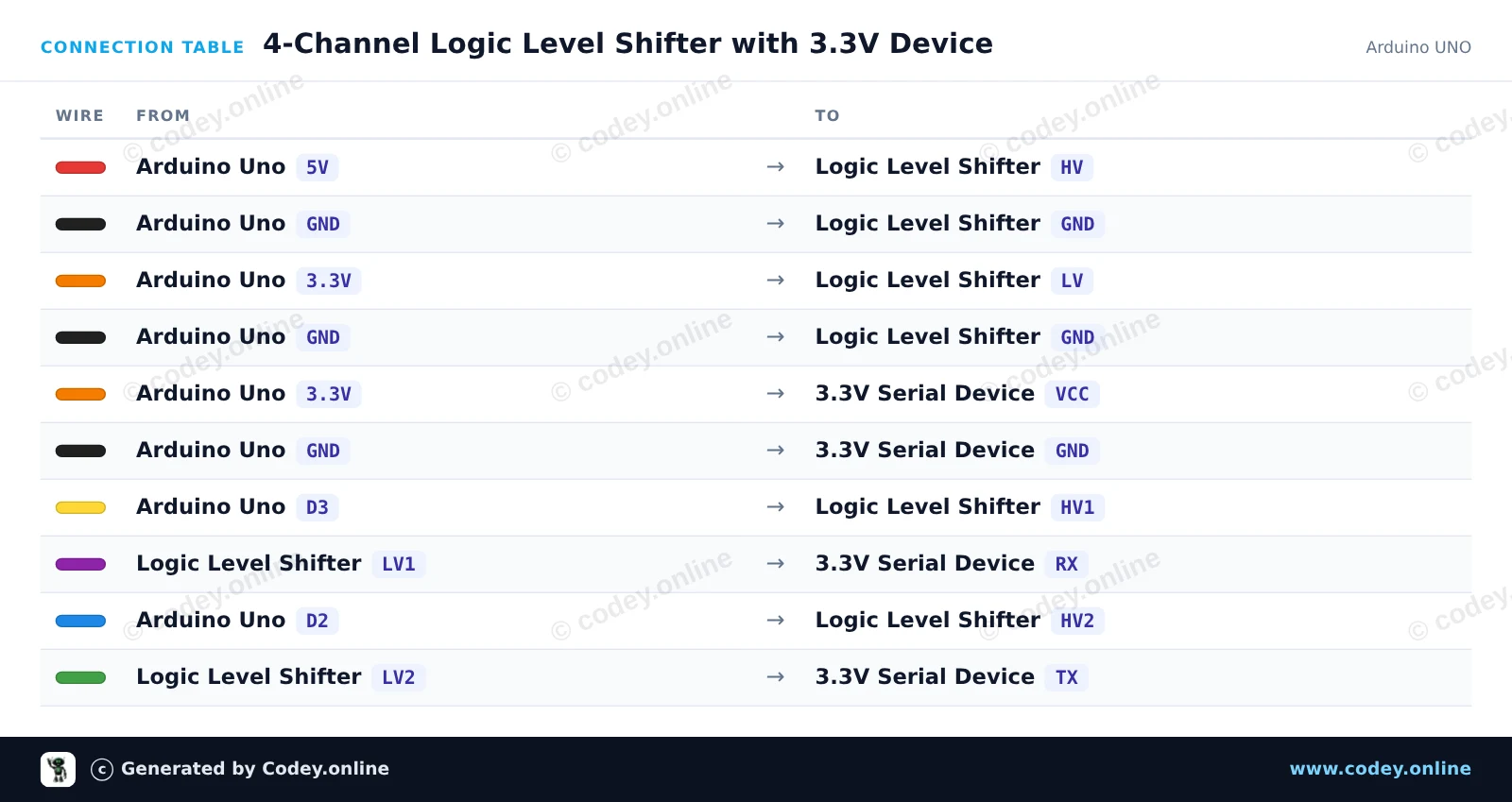

Tabella di collegamento: Convertitore di livello logico bidirezionale I2C-UART 5V-3.3V a 2 canali su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
4_Channel_Logic_Level_Shifter_with_3_3V_.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 4-Channel Logic Level Shifter with 3.3V Device
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Logic Level Shifter 4-channel
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SoftwareSerial.h>

// Arduino Uno pins connected to the HV (5V) side of the level shifter
const int rxPin = 2; // HV2 (receives translated 5V from 3.3V device TX)
const int txPin = 3; // HV1 (transmits 5V to be translated to 3.3V device RX)

SoftwareSerial deviceSerial(rxPin, txPin);

void setup() {
  Serial.begin(115200);
  deviceSerial.begin(9600);

  Serial.println(F("Logic Level Shifter Demo Initialized."));
  Serial.println(F("Forwarding serial data between USB and 3.3V device..."));
}

void loop() {
  // Forward data from USB Serial to 3.3V device
  if (Serial.available()) {
    char c = Serial.read();
    deviceSerial.write(c);
  }

  // Forward data from 3.3V device to USB Serial
  if (deviceSerial.available()) {
    char c = deviceSerial.read();
    Serial.write(c);
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Test loopback del convertitore di livello logico a 4 canali

Questo progetto dimostra la traslazione bidirezionale del livello di tensione con il convertitore di livello logico a 4 canali. L'ESP32 invia un segnale da 3.3V a LV1, che viene portato a 5V su HV1. Un jumper collega HV1 a HV2, riportando il segnale da 5V a 3.3V su LV2, così da poter essere verificato dall'ESP32.

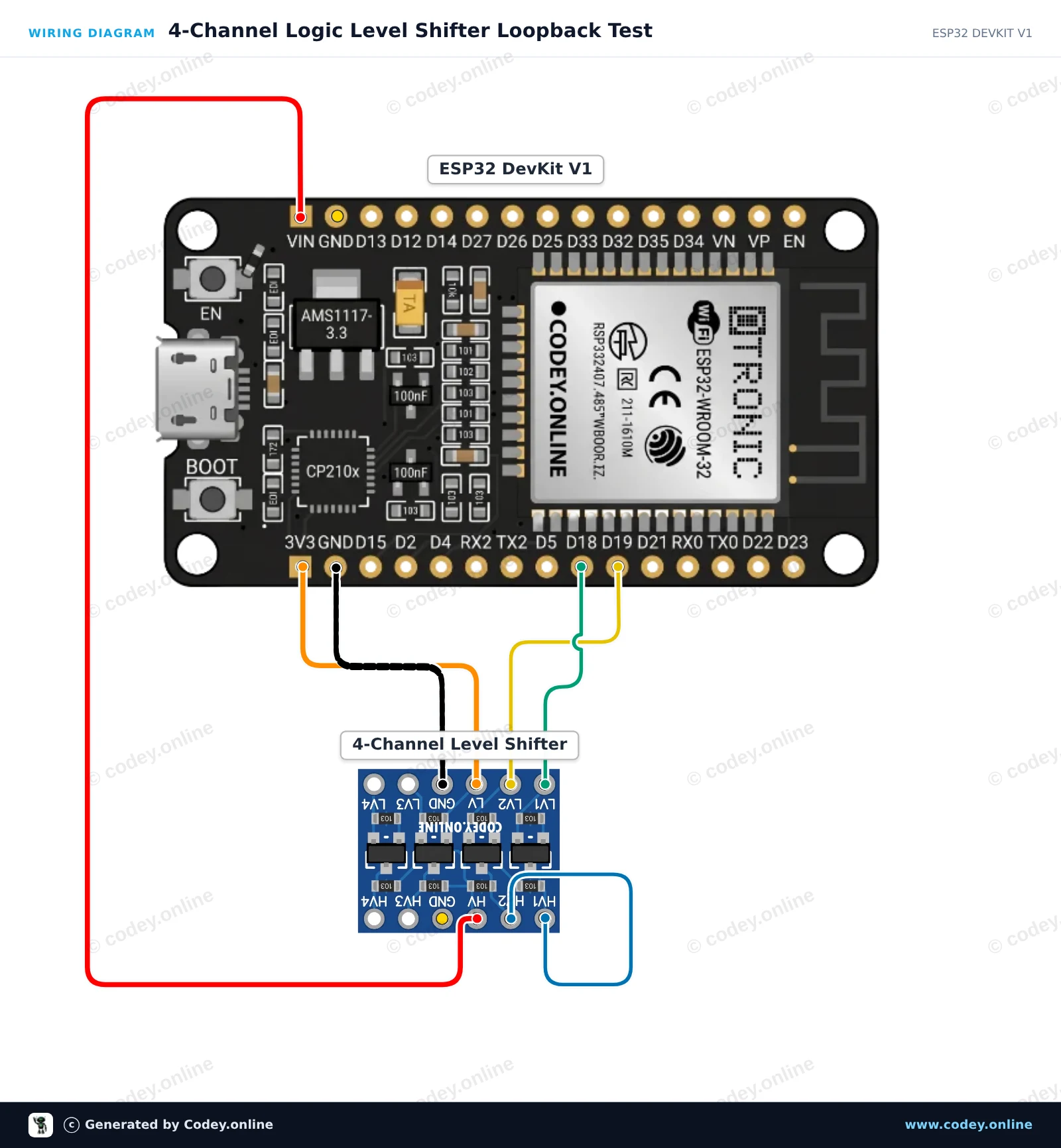

Schema di collegamento: Convertitore di livello logico bidirezionale I2C-UART 5V-3.3V a 2 canali su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

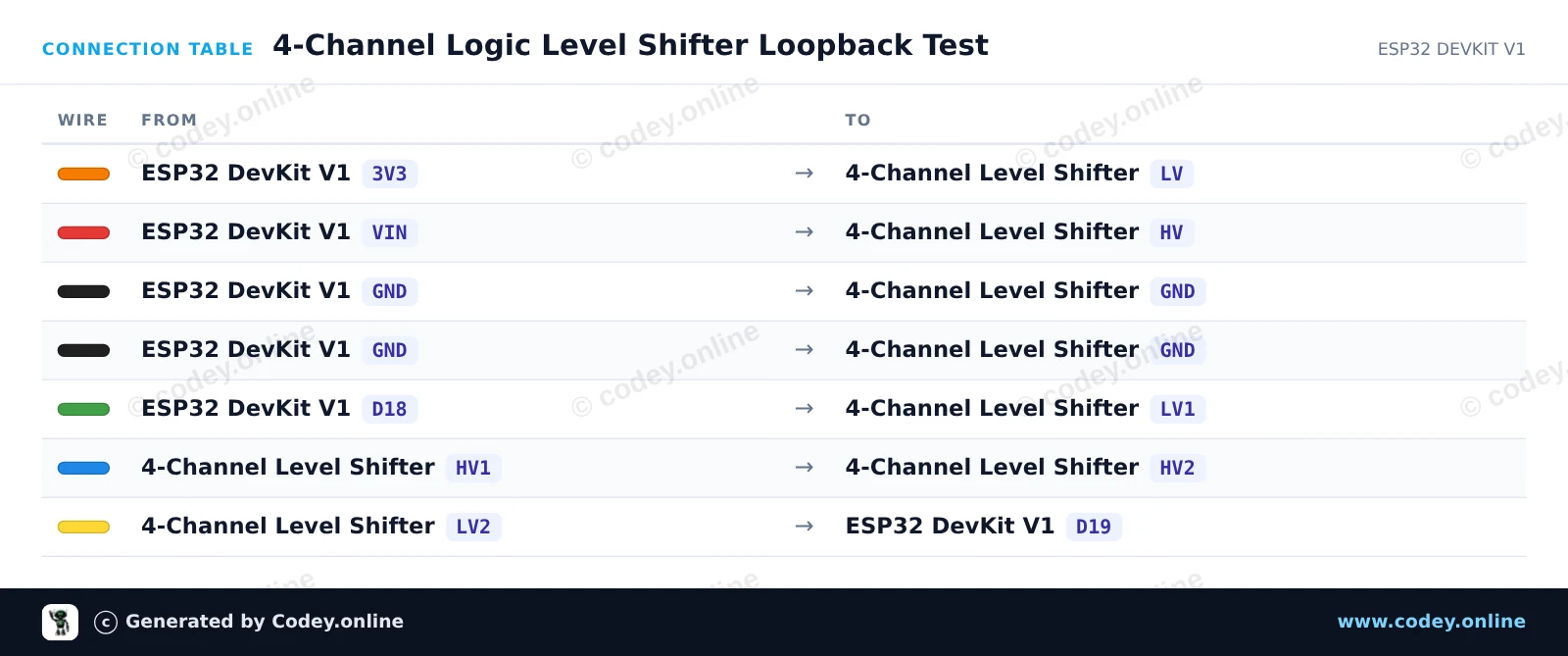

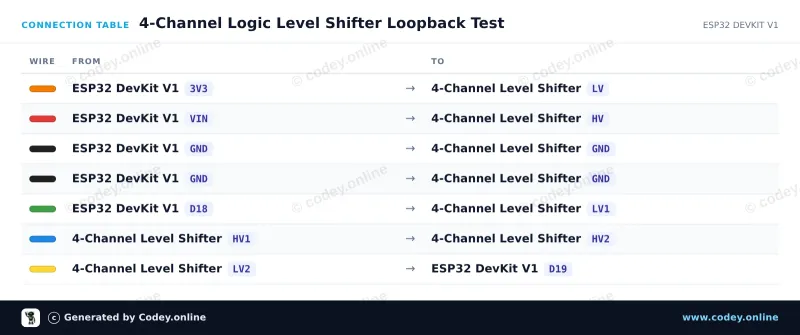

Tabella di collegamento: Convertitore di livello logico bidirezionale I2C-UART 5V-3.3V a 2 canali su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
4_Channel_Logic_Level_Shifter_Loopback_T.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 4-Channel Logic Level Shifter Loopback Test
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Logic Level Shifter 4-channel
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// 4-Channel Logic Level Shifter Loopback Demo
// Sends 3.3V pulses on GPIO 18 (LV1), stepped up to 5V (HV1),
// looped to HV2 (5V), and stepped down to 3.3V on LV2 to read on GPIO 19.

const int TX_PIN = 18; // 3.3V Output to LV1
const int RX_PIN = 19; // 3.3V Input from LV2

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    delay(10);
  }

  pinMode(TX_PIN, OUTPUT);
  pinMode(RX_PIN, INPUT);

  Serial.println("=== Logic Level Shifter Loopback Test ===");
}

void loop() {
  // Test HIGH state
  digitalWrite(TX_PIN, HIGH);
  delay(10);
  int highRead = digitalRead(RX_PIN);

  // Test LOW state
  digitalWrite(TX_PIN, LOW);
  delay(10);
  int lowRead = digitalRead(RX_PIN);

  // Report status
  Serial.print("Sent HIGH -> Read: ");
  Serial.print(highRead == HIGH ? "HIGH [PASS]" : "LOW  [FAIL]");
  Serial.print(" | Sent LOW -> Read: ");
  Serial.println(lowRead == LOW ? "LOW  [PASS]" : "HIGH [FAIL]");

  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

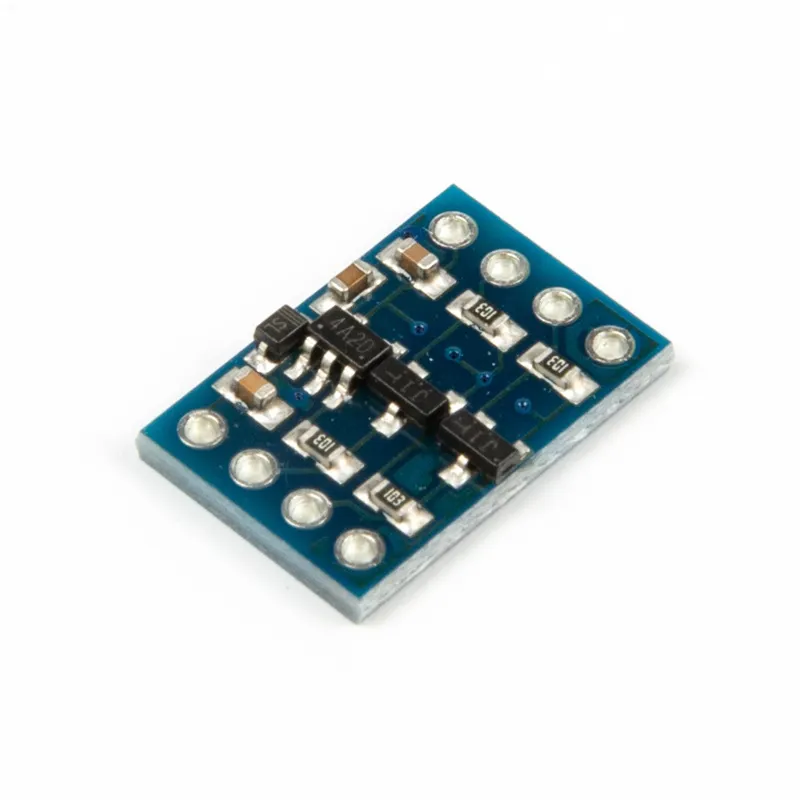

Convertitore di livello logico bidirezionale I2C-UART 5V-3.3V a 2 canali

Alcuni moduli funzionano con I2C o UART a 3.3V, quindi questo modulo può convertire la tensione se il tuo sistema funziona a 5V.(ad es. il tuo Arduino a 5V)

Inoltre è integrato un regolatore di tensione che converte da 5V a 3.3V fino a 100mA, utile anche se devi alimentare un modulo a 3.3V che non ha un regolatore di tensione integrato.

I pin sono indicati sul lato inferiore:

Collegare AVCC a 5V
Collegare ASCL al pin SCL/TX del sistema a 5V
Collegare ASDA al pin SDA/RX del sistema a 5V
Collegare AGND a GND del sistema a 5V

Collegare BVCC a 3.3V del sistema
Collegare BSCL al pin SCL/RX del sistema a 3.3V
Collegare BSDA al pin SDA/TX del sistema a 3.3V
Collegare BGND a GND del sistema a 3.3V

Questo modulo è in linea di principio adatto solo per passare da 5V a 3.3V. Il regolatore di tensione infatti può convertire solo da 5V a 3.3V.
Se il tuo sistema è a 3.3V e vuoi collegare un modulo a 5V, devi collegarlo come segue:

Collegare AVCC a 5V (linea di alimentazione 5V)
Collegare ASCL al pin SCL/TX del sistema a 5V
Collegare ASDA al pin SDA/RX del sistema a 5V
Collegare AGND a GND del sistema a 5V

BVCC non collegare
Collegare BSCL al pin SCL/RX del sistema a 3.3V
Collegare BSDA al pin SDA/TX del sistema a 3.3V
Collegare BGND a GND del sistema a 3.3V

Attenzione: i pin header per questo modulo non sono ancora saldati. Se desideri utilizzare gli header, devono essere saldati manualmente.

  • Conversione di tensione
  • Da 5V a 3.3V
  • I2C e UART
  • Fino a 100mA

Perché scegliere questo prodotto?

  • Convertire la tensione – Converte 5V in 3.3V
  • Utile per i moduli – Funziona con I2C o UART a 3.3V
  • Regolatore integrato – Fornisce 3.3V fino a 100mA
  • Connessioni indicate – I pin sono sul lato inferiore
Specifiche
InterfacciaI2C
Tensione di ingresso5V
Tensione di uscita3.3 V
Corrente100mA
