Schema di collegamento ed esempio di codice

Ecco come collegare il Mini display OLED bianco 1.3 inch 128x64 I2C a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Demo display OLED I2C da 0.96 Inch

Questo progetto mostra come collegare e visualizzare testo, grafica e un contatore su un display OLED I2C da 0.96-inch con un Arduino Uno. Lo sketch usa la leggera libreria U8g2 per mostrare un titolo, una linea di separazione e un contatore incrementale.

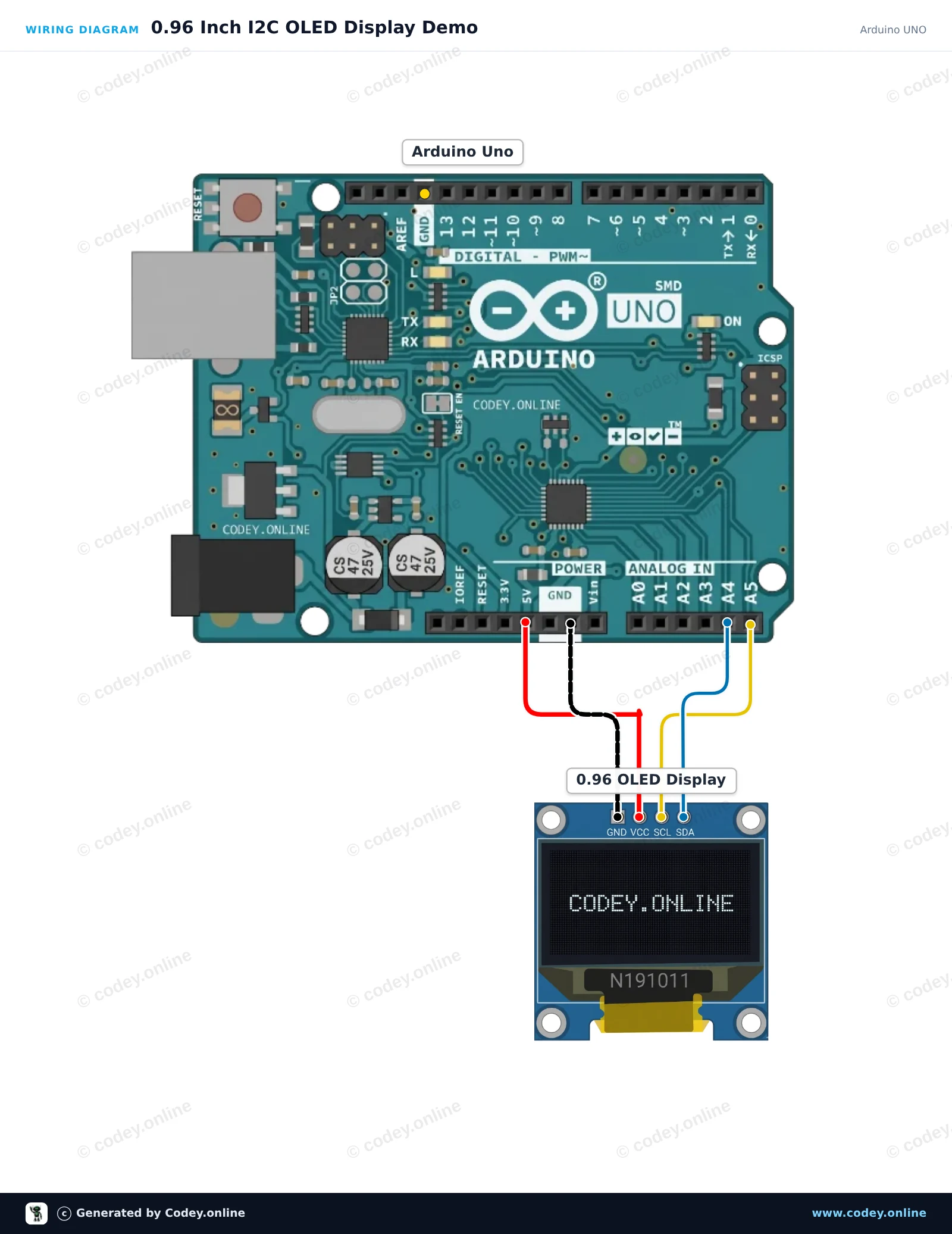

Schema di collegamento: Mini display OLED bianco 1.3 inch 128x64 I2C su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

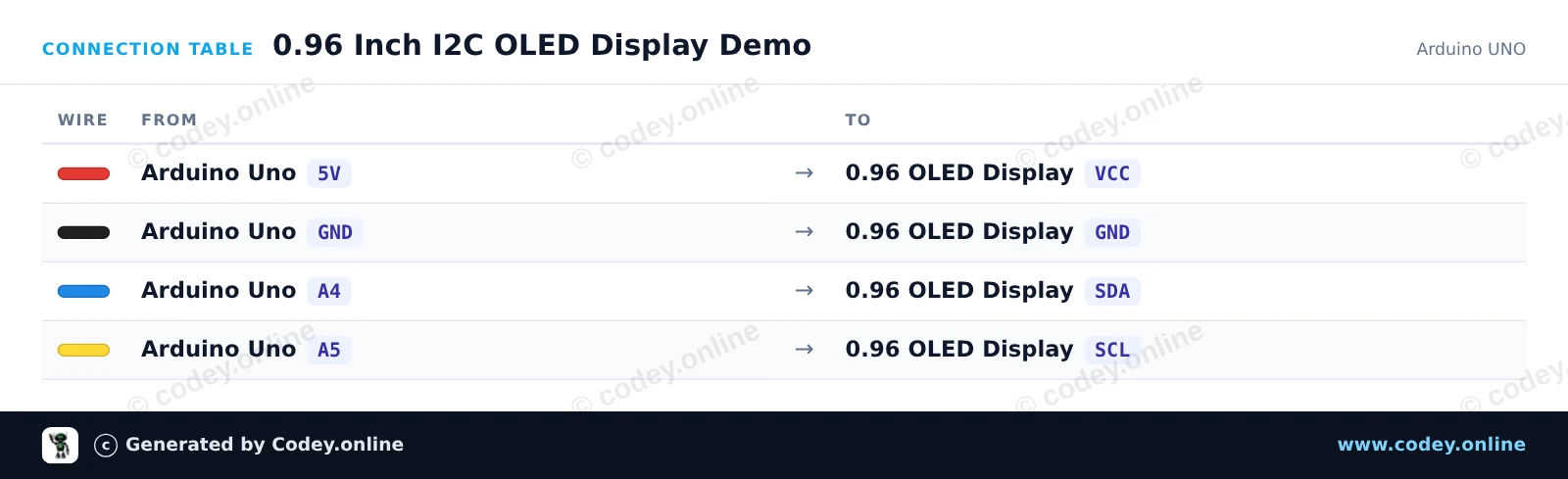

Tabella di collegamento: Mini display OLED bianco 1.3 inch 128x64 I2C su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
0_96_Inch_I2C_OLED_Display_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96 Inch I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

// Initialize U8g2 for 128x64 SSD1306 OLED using hardware I2C
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

int counter = 0;

void setup() {
  Serial.begin(115200);
  u8g2.begin();
  Serial.println(F("OLED display initialized."));
}

void loop() {
  u8g2.firstPage();
  do {
    // Header
    u8g2.setFont(u8g2_font_ncenB08_tr);
    u8g2.drawStr(0, 12, "Arduino Uno + OLED");

    // Dividing line
    u8g2.drawLine(0, 16, 127, 16);

    // Counter value
    u8g2.setFont(u8g2_font_ncenB12_tr);
    u8g2.setCursor(0, 40);
    u8g2.print(F("Count: "));
    u8g2.print(counter);

    // Footer / status
    u8g2.setFont(u8g2_font_6x10_tr);
    u8g2.drawStr(0, 58, "Status: Running");
  } while (u8g2.nextPage());

  counter++;
  delay(1000);
}

Librerie necessarie: U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Demo display OLED I2C da 0.96 inch per ESP32

Questo progetto mostra come collegare un display OLED I2C da 0.96 inch a un ESP32. Il display si inizializza usando i pin I2C predefiniti (GPIO 21 per SDA, GPIO 22 per SCL) e mostra un testo di benvenuto insieme a un contatore live aggiornato.

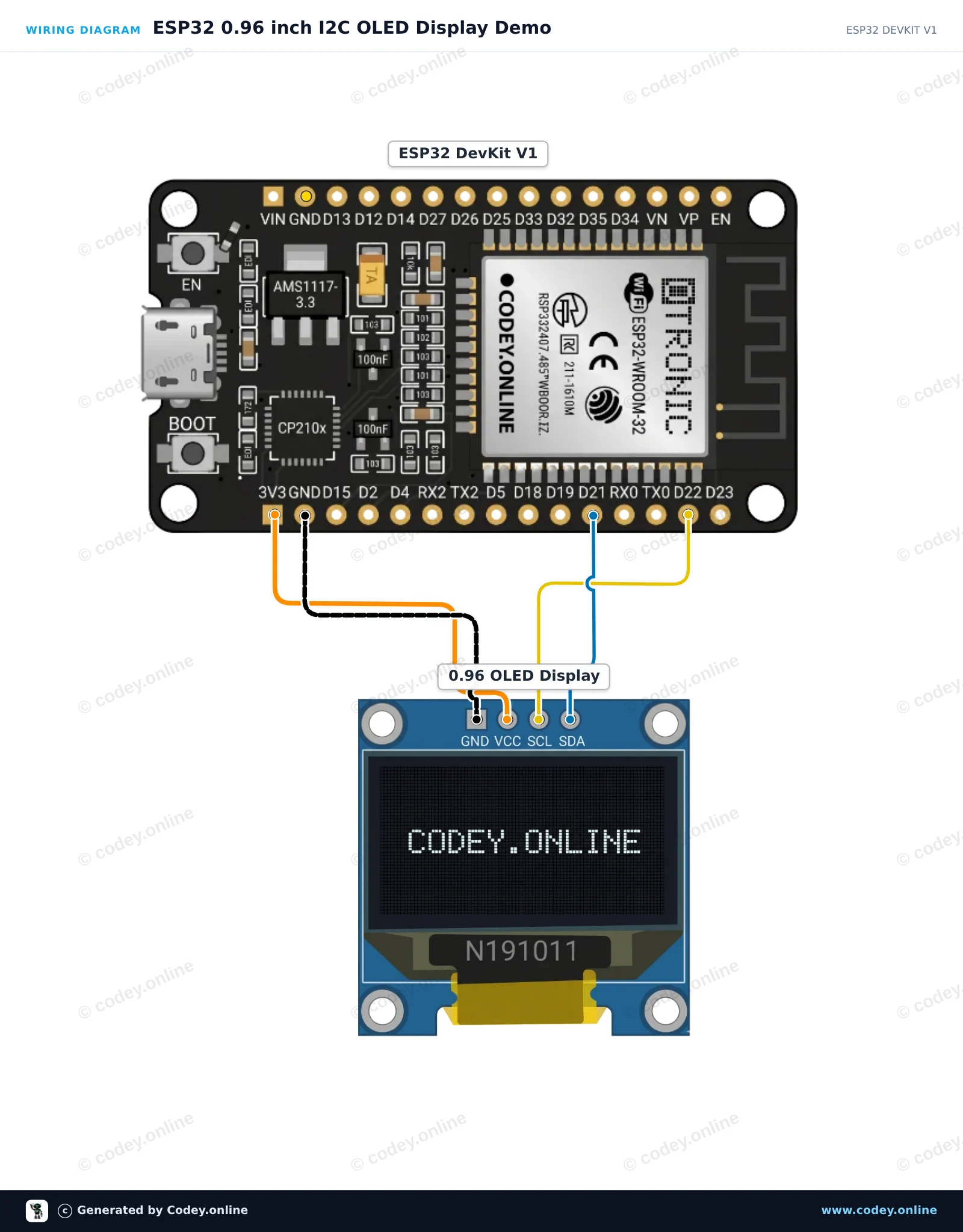

Schema di collegamento: Mini display OLED bianco 1.3 inch 128x64 I2C su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

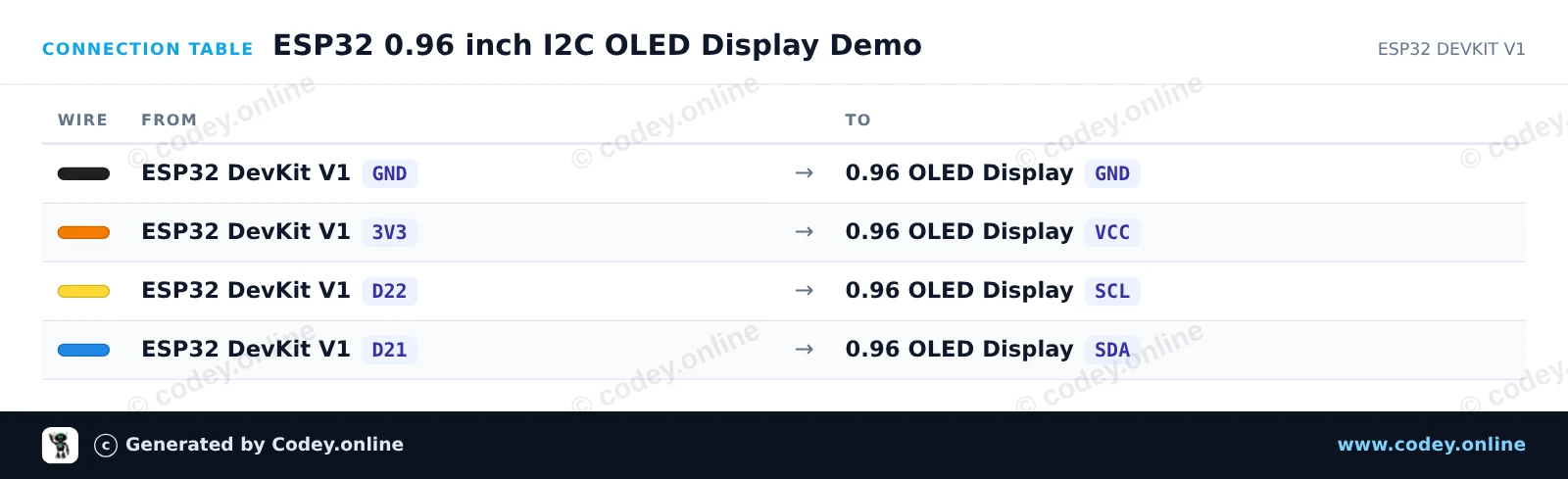

Tabella di collegamento: Mini display OLED bianco 1.3 inch 128x64 I2C su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
ESP32_0_96_inch_I2C_OLED_Display_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 0.96 inch I2C OLED Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Default ESP32 I2C pins: SDA = GPIO 21, SCL = GPIO 22
  Wire.begin(21, 22);

  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    while (true);
  }

  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println(F("ESP32 OLED Demo"));
  display.display();
  delay(1500);
}

void loop() {
  display.clearDisplay();

  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println(F("ESP32 + SSD1306"));

  display.drawLine(0, 12, display.width(), 12, SSD1306_WHITE);

  display.setCursor(0, 20);
  display.print(F("Counter: "));
  display.setTextSize(2);
  display.setCursor(0, 36);
  display.print(counter);

  display.display();

  counter++;
  delay(1000);
}

Librerie necessarie: Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

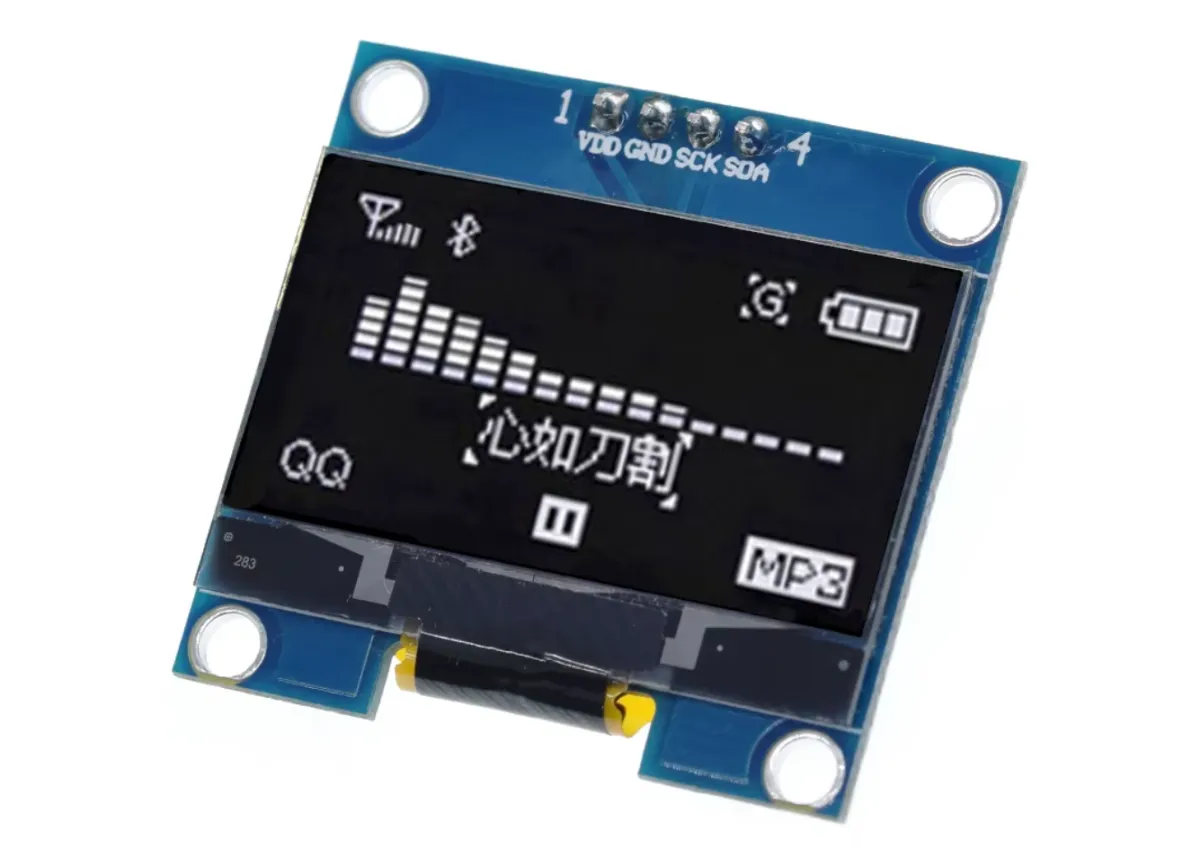

Mini display OLED bianco 1.3 inch 128x64 I2C

Questo display OLED compatto ha una diagonale di 1.3 inch e una risoluzione di 128x64 pixel. Grazie alla visualizzazione bianca, lo schermo è ben leggibile in diverse condizioni di luce.

Caratteristiche principali

  • Dimensione schermo: 1.3 inch
  • Risoluzione: 128 x 64 pixel
  • Colore: bianco
  • Connessione: interfaccia I2C
  • Tensione di alimentazione: DC 3V to 5V
  • Temperatura di esercizio: -30 to 70 °C
  • Chip driver: SH1106 (compatibile con SSD1306)

Il display è ideale per progetti in cui serve uno schermo nitido e luminoso con una semplice connessione I2C. L'ampio intervallo di alimentazione e il robusto funzionamento a temperatura lo rendono adatto a diverse applicazioni.

  • Display bianco
  • 1.3 inch
  • 128 x 64
  • Interfaccia I2C

Perché scegliere questo prodotto?

  • Ben leggibile – Visualizzazione bianca in diverse condizioni di luce.
  • Immagine nitida – Display nitido per informazioni di progetto chiare.
  • Semplice connessione I2C – Collegamento tramite una semplice interfaccia I2C.
  • Ampio intervallo di tensione – Funziona con DC da 3V a 5V.
  • Adatto ai progetti – Ideale dove è necessario uno schermo nitido.
Specifiche
Colorebianco
Connessioneinterfaccia I2C
Risoluzione128 x 64 pixel
Chip driverSH1106 (compatibile con SSD1306)
Dimensione dello schermo1.3 pollici
Tensione di alimentazioneDC 3V a 5V
Temperatura di esercizio-30 a 70 °C
Compatibile conSSD1306
