Schema di collegamento ed esempio di codice

Ecco come collegare il Mini display OLED blu 0.96 inch 128x64 I2C a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Demo display OLED I2C da 0.96"

Collega il display OLED I2C da 0,96 pollici direttamente ai pin I2C dell'Arduino Uno (A4 per SDA, A5 per SCL). Lo sketch inizializza il display usando la libreria U8g2 e aggiorna ogni secondo un contatore sullo schermo.

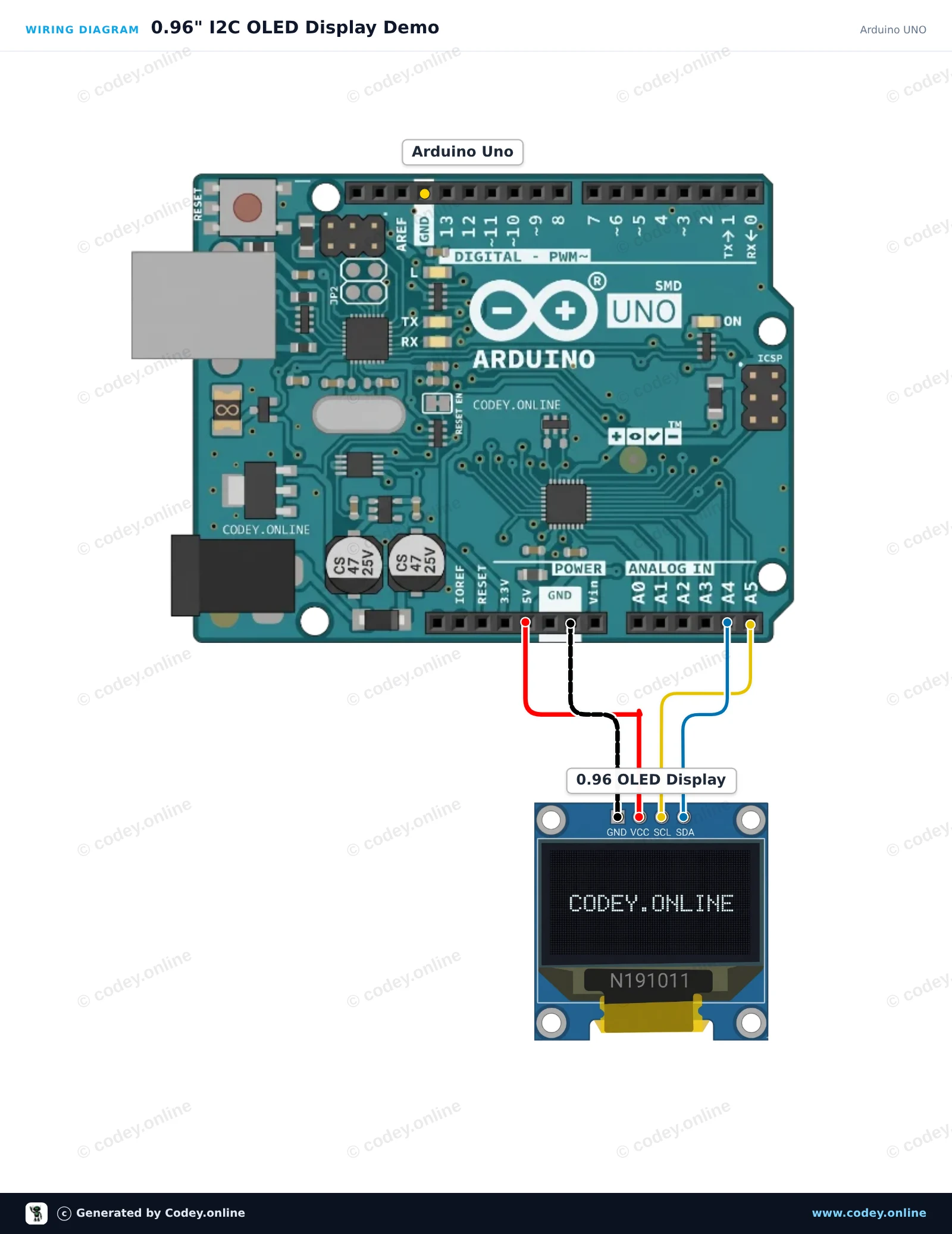

Schema di collegamento: Mini display OLED blu 0.96 inch 128x64 I2C su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

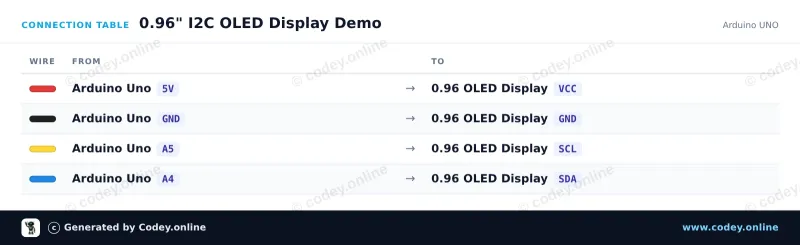

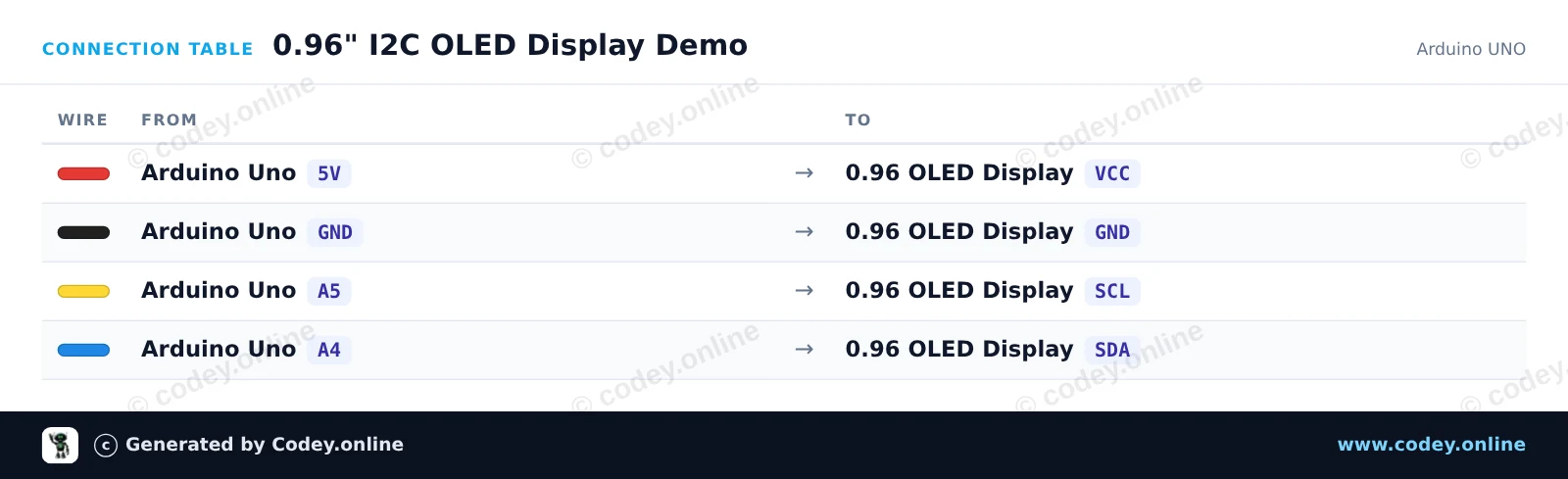

Tabella di collegamento: Mini display OLED blu 0.96 inch 128x64 I2C su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
0_96_I2C_OLED_Display_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96" I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

// Initialize 128x64 SSD1306 I2C display in page-buffer mode (low RAM usage)
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

unsigned int counter = 0;

void setup() {
  Serial.begin(115200);
  u8g2.begin();
  Serial.println(F("OLED display initialized."));
}

void loop() {
  u8g2.firstPage();
  do {
    // Header
    u8g2.setFont(u8g2_font_ncenB08_tr);
    u8g2.drawStr(0, 12, "0.96\" OLED Demo");
    u8g2.drawHLine(0, 16, 128);

    // Content
    u8g2.setFont(u8g2_font_6x10_tf);
    u8g2.drawStr(0, 32, "Arduino UNO + I2C");

    u8g2.drawStr(0, 48, "Count: ");
    u8g2.setCursor(45, 48);
    u8g2.print(counter);

    u8g2.drawStr(0, 62, "Status: Running");
  } while (u8g2.nextPage());

  Serial.print(F("Counter: "));
  Serial.println(counter);

  counter++;
  delay(1000);
}

Librerie necessarie: U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Demo display OLED ESP32 0.96 Inch

Questo progetto collega un display OLED SSD1306 I2C da 0.96-inch all'ESP32. Inizializza il display e aggiorna continuamente un contatore di uptime sullo schermo e una barra di avanzamento visiva. Collega il display direttamente all'ESP32 usando alimentazione 3.3V e i pin I2C predefiniti.

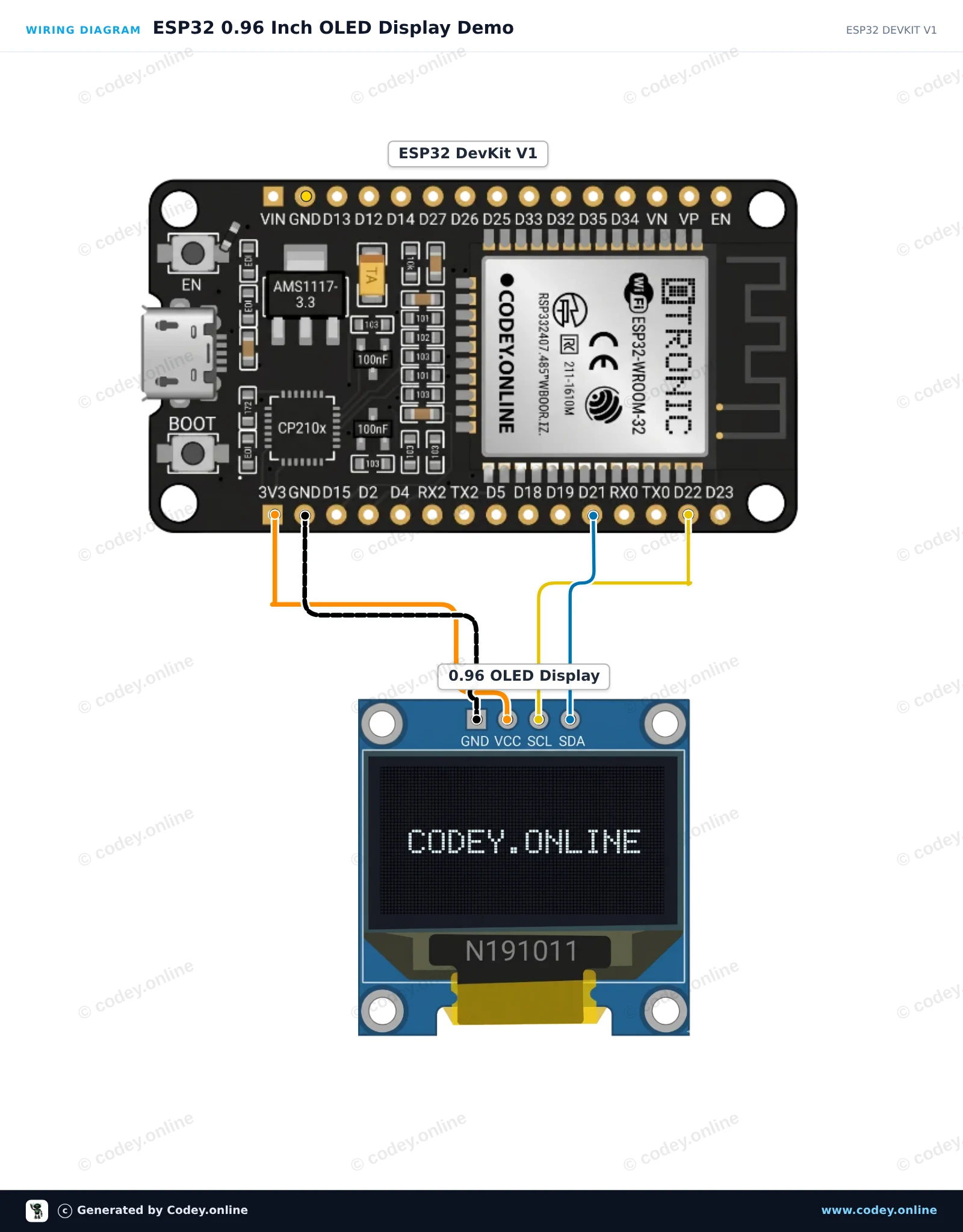

Schema di collegamento: Mini display OLED blu 0.96 inch 128x64 I2C su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

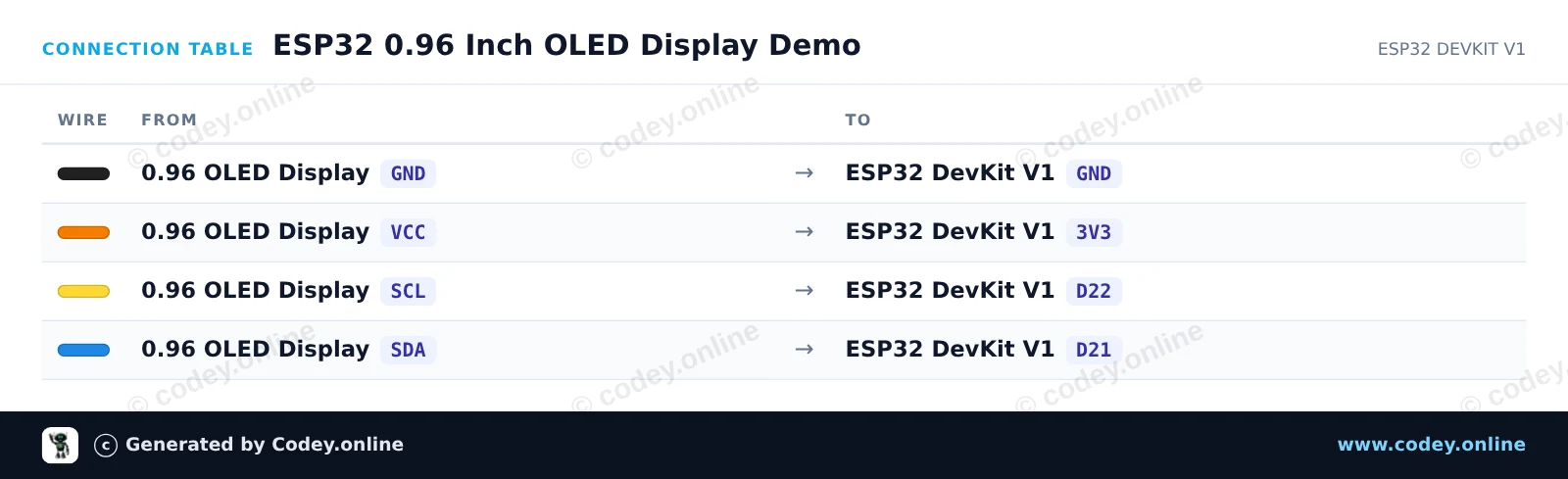

Tabella di collegamento: Mini display OLED blu 0.96 inch 128x64 I2C su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
ESP32_0_96_Inch_OLED_Display_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 0.96 Inch OLED Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Initialize I2C on ESP32 default pins: SDA=21, SCL=22
  Wire.begin(21, 22);

  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    while (true); // Halt
  }

  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);
  display.setTextSize(1);
  display.setCursor(10, 20);
  display.println(F("ESP32 OLED Demo"));
  display.display();
  delay(2000);
}

void loop() {
  display.clearDisplay();

  // Header
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println(F("ESP32 Status:"));
  display.drawLine(0, 10, 128, 10, SSD1306_WHITE);

  // Counter display
  display.setCursor(0, 20);
  display.print(F("Uptime (s): "));
  display.setTextSize(2);
  display.setCursor(0, 32);
  display.print(counter);

  // Progress bar outline and fill
  int barWidth = (counter % 60) * 128 / 60;
  display.drawRect(0, 54, 128, 8, SSD1306_WHITE);
  display.fillRect(0, 54, barWidth, 8, SSD1306_WHITE);

  display.display();

  Serial.print(F("Counter: "));
  Serial.println(counter);

  counter++;
  delay(1000);
}

Librerie necessarie: Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Mini display OLED blu 0.96 inch 128x64 I2C

Mini schermo OLED da 0,96 inch. Immagine nitidissima con una risoluzione di 128x64 pixel.

Funziona con un'alimentazione da 3v-5v. Ideale per progetti Arduino o ESP32 / ESP8266.

Le dimensioni di questa scheda sono solo 26,1 x 26,1 x 3,2mm.

È possibile selezionare 2 indirizzi i2c modificando la resistenza sul retro.
Gli indirizzi disponibili sono: 0x3C (default) e x3D

Se desiderate controllare più display OLED o non volete saldare l'SMD, tramite un i2c mutliplexer potete controllare fino a 8 display i2C con lo stesso indirizzo.



Dimensioni
Lunghezza: 2,61cm
Larghezza: 2,61cm
Altezza: 0,32cm

  • Schermo OLED
  • 0,96 pollici
  • 128 x 64
  • I2C

Perché scegliere questo prodotto?

  • Beeld haarscherp – 128x64 pixel per una visualizzazione chiara.
  • Formato compatto – Si adatta a piccoli progetti.
  • Connessione I2C – Facile da collegare tramite I2C.
  • Doppio indirizzo – Scegli tra 0x3C e 0x3D.
  • Adatto per Arduino – Ideale per Arduino, ESP32 ed ESP8266.
Specifiche
Dimensioni26,1 x 26,1 x 3,2 mm
Larghezza2,61 cm
Coloreblu
Risoluzione128 x 64 pixel
InterfacciaI2C
Adatto perArduino
Lunghezza2,61 cm
Tensione di alimentazione3v-5v
Altezza0,32 cm
