Schema di collegamento ed esempio di codice

Ecco come collegare il Mini display OLED giallo 0.96 inch 128x64 I2C a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Demo del display OLED I2C da 0.96 pollici

Collega il display OLED I2C da 0.96 pollici (SSD1306) all'Arduino Uno per visualizzare testo, linee e un contatore incrementale. Il display comunica tramite I2C usando A4 per SDA e A5 per SCL. U8g2 gestisce il rendering del display tramite un efficiente page buffer.

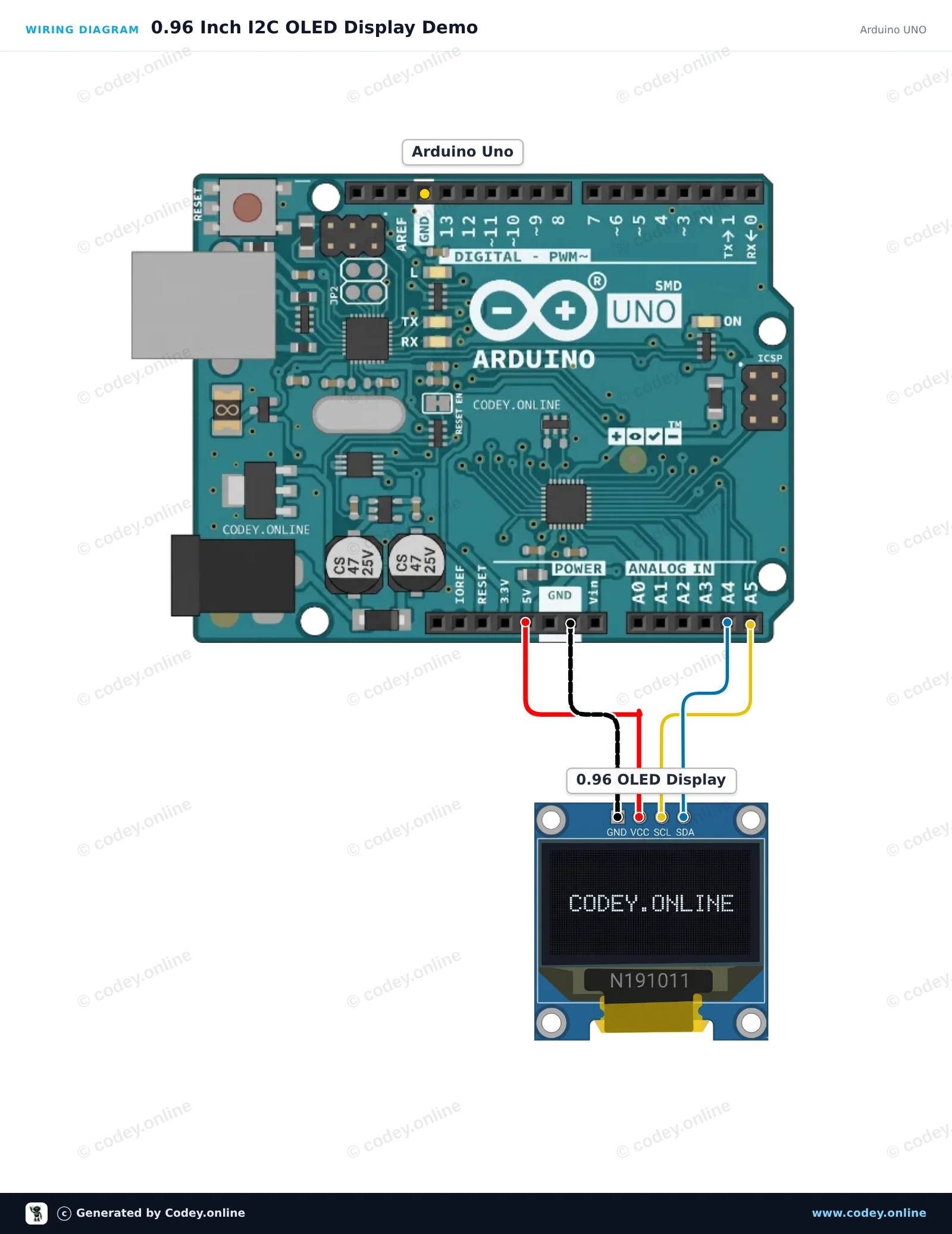

Schema di collegamento: Mini display OLED giallo 0.96 inch 128x64 I2C su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

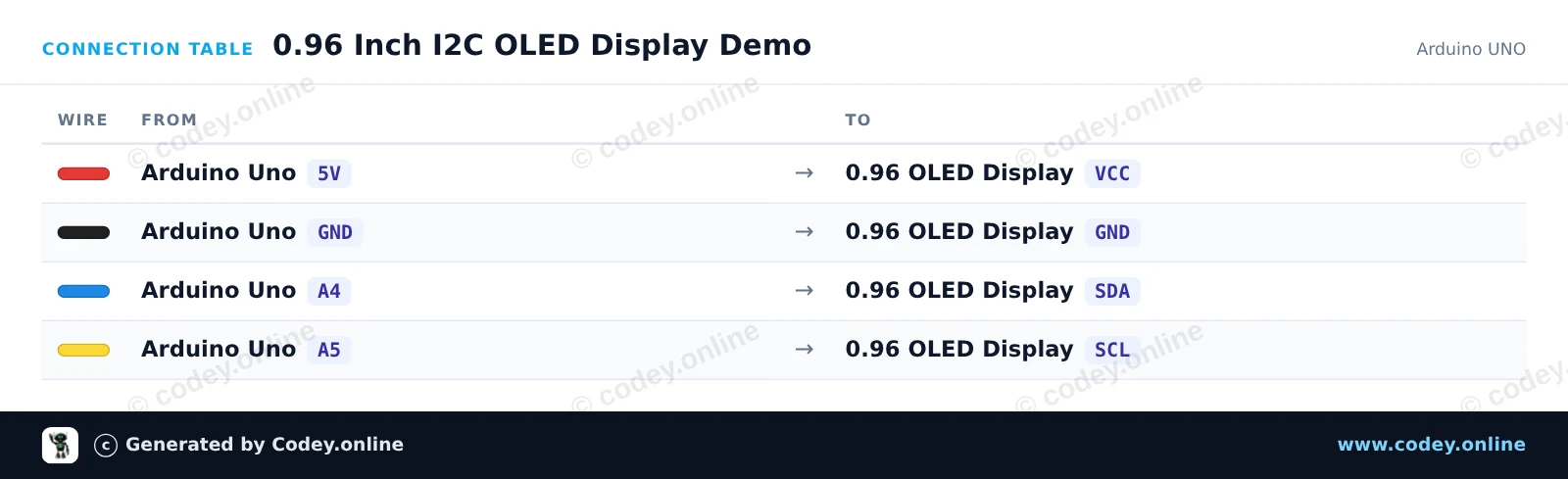

Tabella di collegamento: Mini display OLED giallo 0.96 inch 128x64 I2C su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
0_96_Inch_I2C_OLED_Display_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96 Inch I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

// 128x64 SSD1306 noname I2C display using page buffer (low RAM usage)
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

int counter = 0;

void setup() {
  Serial.begin(115200);
  u8g2.begin();
}

void loop() {
  u8g2.firstPage();
  do {
    u8g2.setFont(u8g2_font_ncenB08_tr);
    u8g2.drawStr(0, 12, "0.96\" OLED Demo");
    u8g2.drawHLine(0, 15, 128);

    u8g2.drawStr(0, 32, "Uptime:");
    u8g2.setCursor(60, 32);
    u8g2.print(millis() / 1000);
    u8g2.print(" s");

    u8g2.drawStr(0, 50, "Count:");
    u8g2.setCursor(60, 50);
    u8g2.print(counter);
  } while (u8g2.nextPage());

  counter++;
  delay(1000);
}

Librerie necessarie: U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Demo display OLED da 0.96 inch su ESP32

Questo progetto collega un display OLED I2C da 0.96 inch (SSD1306) a un ESP32. Lo sketch inizializza il display e mostra un semplice messaggio di benvenuto insieme a un contatore di uptime aggiornato. È un modo rapido e pulito per verificare che il display funzioni.

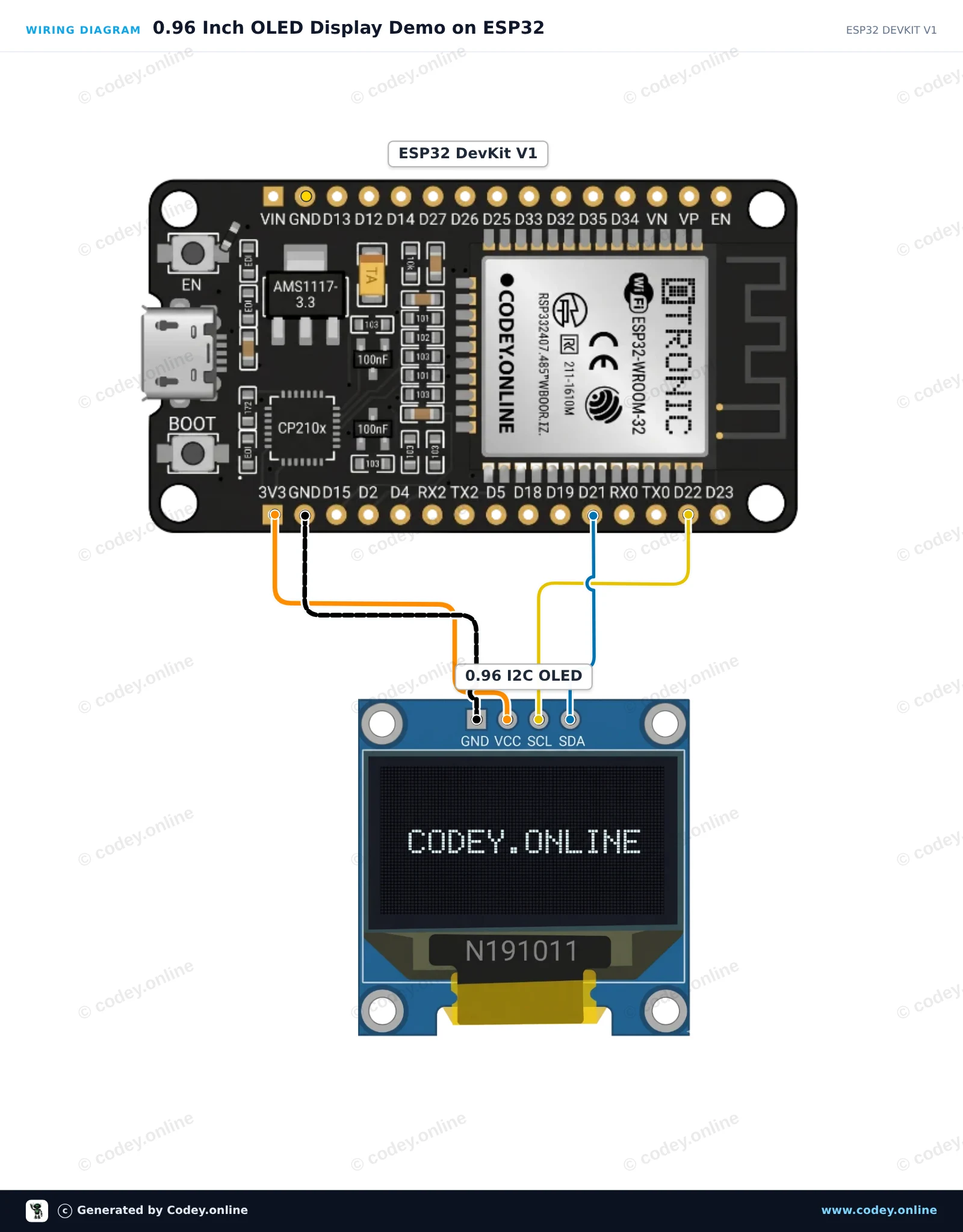

Schema di collegamento: Mini display OLED giallo 0.96 inch 128x64 I2C su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

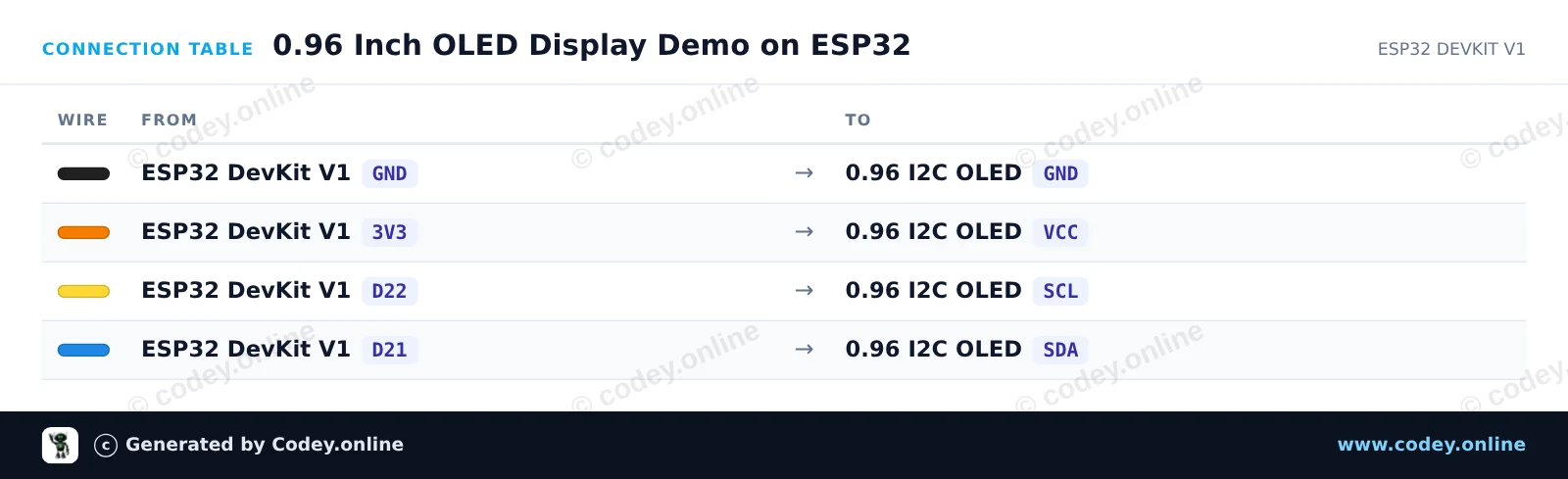

Tabella di collegamento: Mini display OLED giallo 0.96 inch 128x64 I2C su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
0_96_Inch_OLED_Display_Demo_on_ESP32.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96 Inch OLED Display Demo on ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Initialize I2C with default ESP32 pins (SDA=21, SCL=22)
  Wire.begin(21, 22);

  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    while (true); // Freeze if display initialization fails
  }

  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);
  display.setTextSize(1);
  display.setCursor(10, 10);
  display.println("ESP32 OLED Test");
  display.display();
  delay(2000);
}

void loop() {
  display.clearDisplay();

  // Header
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println("ESP32 DevKit V1");
  display.drawLine(0, 10, 127, 10, SSD1306_WHITE);

  // Counter display
  display.setTextSize(2);
  display.setCursor(10, 24);
  display.print("Count: ");
  display.print(counter);

  // Uptime in seconds
  display.setTextSize(1);
  display.setCursor(10, 48);
  display.print("Uptime: ");
  display.print(millis() / 1000);
  display.print(" s");

  display.display();
  counter++;
  delay(1000);
}

Librerie necessarie: Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Mini display OLED giallo 0.96 inch 128x64 I2C

Schermo OLED mini giallo da 0,96 inch. Immagine nitidissima con una risoluzione di 128x64 pixel.

Funziona con un'alimentazione da 3v-5v. Ideale per progetti Arduino o ESP32 / ESP8266.

Le dimensioni di questa scheda sono solo 26,1 x 26,1 x 3,2mm.



Dimensioni
Lunghezza: 2,61cm
Larghezza: 2,61cm
Altezza: 0,32cm

  • schermo OLED
  • 0,96 pollici
  • 128x64 pixel
  • alimentazione 3v-5v
La riproduzione carica il video da YouTube.

Perché scegliere questo prodotto?

  • Immagine nitidissima – 128x64 pixel per una visualizzazione chiara.
  • Formato compatto – Si adatta a una piccola scheda di 26,1 x 26,1 mm.
  • Ampio intervallo di tensione – Funziona con alimentazione da 3v-5v.
  • Per progetti Arduino – Ideale per Arduino, ESP32 ed ESP8266.
Specifiche
Dimensioni26,1 x 26,1 x 3,2 mm
Larghezza2,61 cm
Coloregiallo
Risoluzione128 x 64 pixel
InterfacciaI2C
Adatto perArduino
Lunghezza2,61 cm
Altezza0,32 cm
Formato0,96 pollici
