Schema di collegamento ed esempio di codice

Ecco come collegare il Modulo amplificatore cella di carico HX711 a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Lettura del peso con amplificatore HX711

Questo esempio collega un modulo ADC HX711 a 24 bit all'Arduino Uno per leggere i dati di peso da una cella di carico. All'avvio, il modulo tara (azzera) la bilancia e stampa continuamente le misurazioni del peso nel Monitor Seriale.

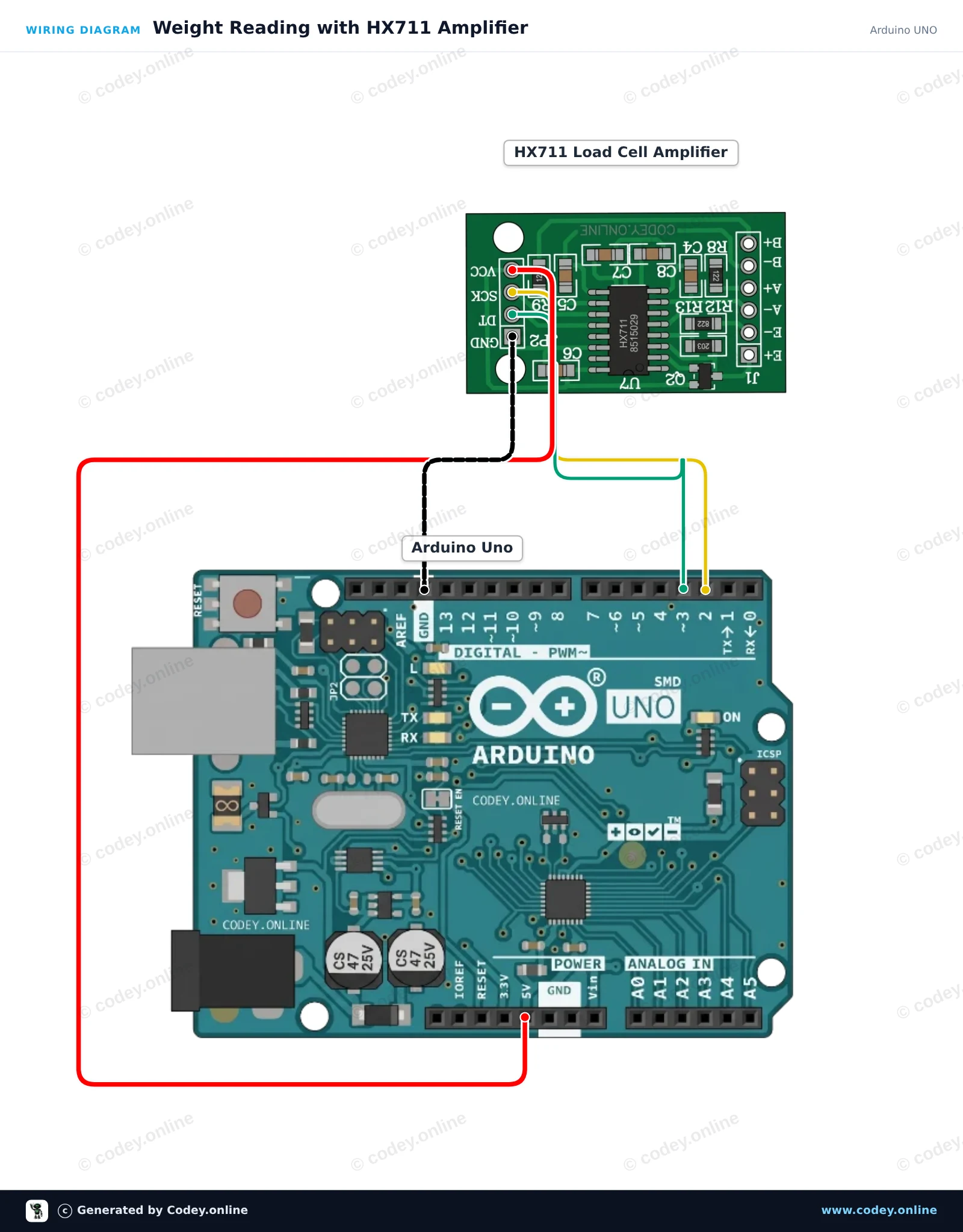

Schema di collegamento: Modulo amplificatore cella di carico HX711 su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

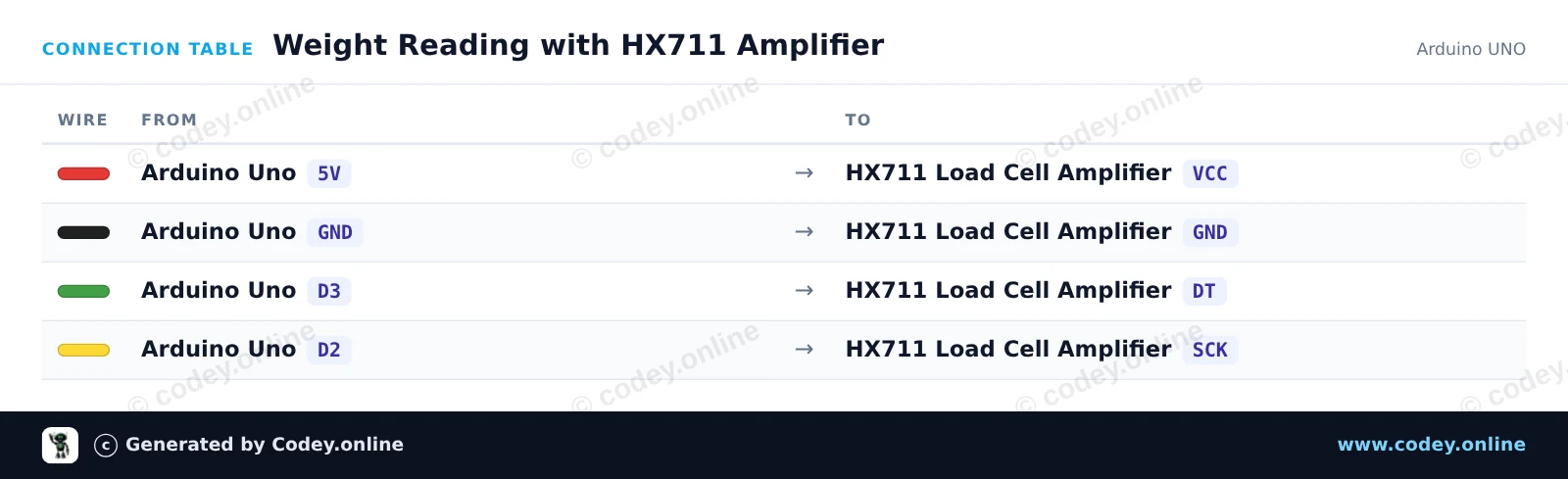

Tabella di collegamento: Modulo amplificatore cella di carico HX711 su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
Weight_Reading_with_HX711_Amplifier.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Weight Reading with HX711 Amplifier
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : HX711 Load Cell Amplifier
 *  Libraries : HX711 Arduino Library 0.7.5
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include "HX711.h"

const int DOUT_PIN = 3;
const int SCK_PIN = 2;

HX711 scale;

void setup() {
  Serial.begin(115200);
  Serial.println(F("HX711 Load Cell Demo"));

  scale.begin(DOUT_PIN, SCK_PIN);

  Serial.println(F("Taring... ensure no weight is on the scale."));
  scale.set_scale();
  scale.tare();
  Serial.println(F("Tare complete. Place weight on load cell."));
}

void loop() {
  if (scale.is_ready()) {
    long reading = scale.get_units(5);
    Serial.print(F("Reading: "));
    Serial.println(reading);
  } else {
    Serial.println(F("HX711 not detected."));
  }
  delay(500);
}

Librerie necessarie: HX711 Arduino Library 0.7.5

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Misurazione del peso con cella di carico HX711

Questo progetto collega un amplificatore per cella di carico HX711 24-bit all'ESP32. All'avvio, lo sketch tara la bilancia e poi invia continuamente le letture grezze della cella di carico al Serial Monitor a 115200 baud. Alimentare l'HX711 da 3.3V garantisce che i livelli del segnale siano direttamente compatibili con i GPIO dell'ESP32.

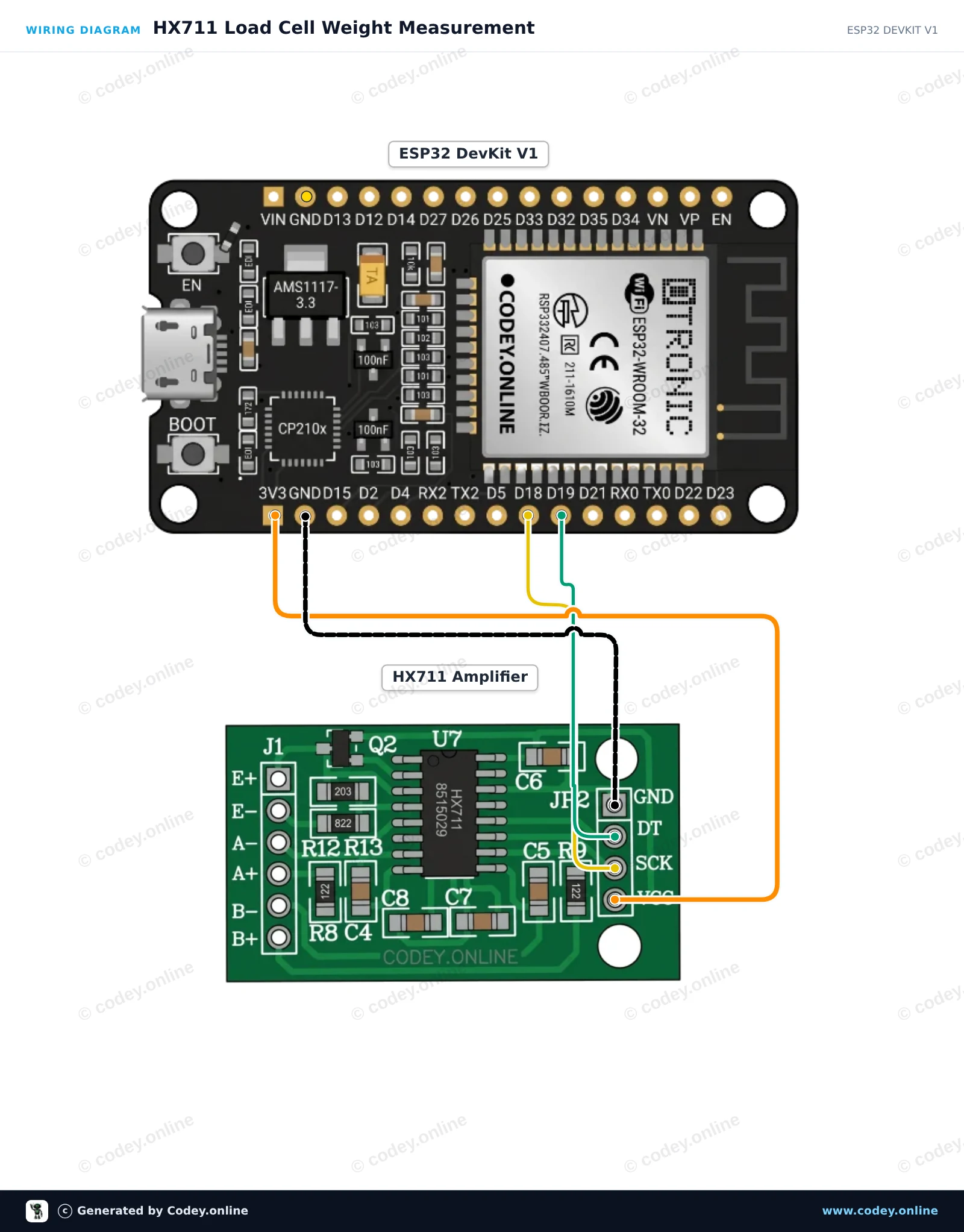

Schema di collegamento: Modulo amplificatore cella di carico HX711 su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

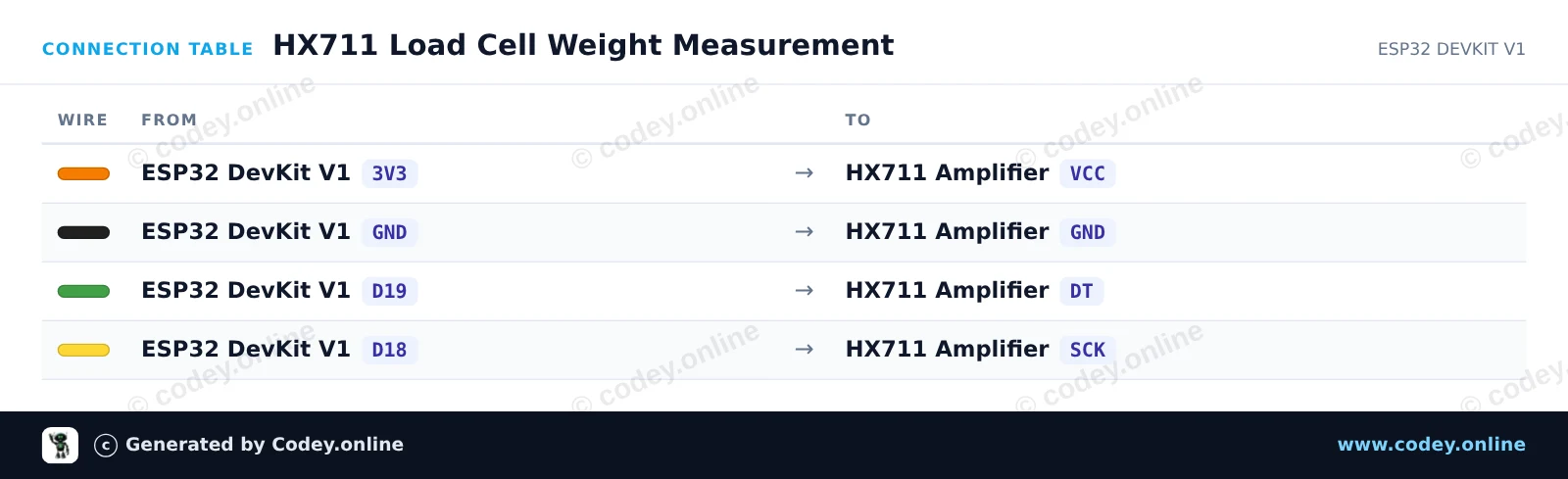

Tabella di collegamento: Modulo amplificatore cella di carico HX711 su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
HX711_Load_Cell_Weight_Measurement.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : HX711 Load Cell Weight Measurement
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : HX711 Load Cell Amplifier
 *  Libraries : HX711 Arduino Library 0.7.5
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include "HX711.h"

// Pin definitions (GPIO 19 for DOUT, GPIO 18 for SCK)
const int DOUT_PIN = 19;
const int SCK_PIN = 18;

HX711 scale;

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(10); }

  Serial.println("HX711 Weight Sensor Demo");
  scale.begin(DOUT_PIN, SCK_PIN);

  Serial.println("Initializing sensor...");
  delay(1000);

  if (scale.is_ready()) {
    scale.set_scale();    // Set default scale factor
    scale.tare();         // Reset the scale to 0 (tare)
    Serial.println("Tare complete. Place weight on the load cell.");
  } else {
    Serial.println("HX711 not detected. Check wiring.");
  }
}

void loop() {
  if (scale.is_ready()) {
    long reading = scale.get_units(5); // Average of 5 readings
    Serial.print("Raw reading: ");
    Serial.println(reading);
  } else {
    Serial.println("HX711 not ready.");
  }
  delay(500);
}

Librerie necessarie: HX711 Arduino Library 0.7.5

Wiring diagram and example code generated by Codey.online — https://www.codey.online

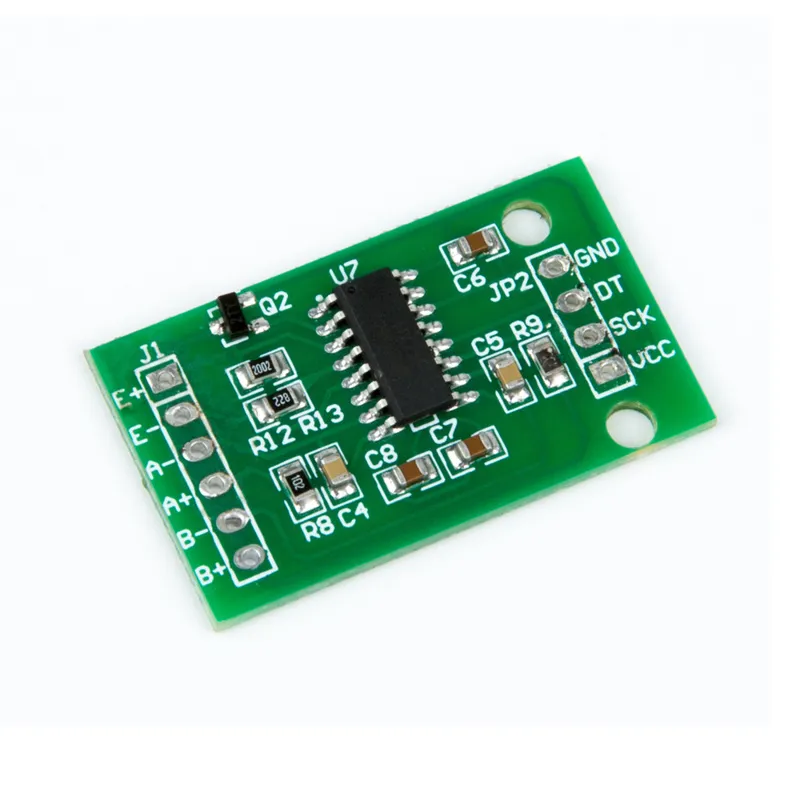

Modulo amplificatore cella di carico HX711

Il modulo utilizza l'HX711 come controller, un chip convertitore S/D a 24 bit progettato appositamente per bilance digitali. Con questo modulo sono compatibili uno o due sensori di peso, che trasmettono una resistenza variabile in base al peso.

Con l'amplificatore HX711 Load Cell puoi leggere in modo semplice i sensori di peso per determinare il peso. Poiché il segnale differenziale di un sensore di peso è molto piccolo, non puoi collegarlo direttamente a un Arduino e devi quindi utilizzare questo amplificatore.

Il modulo HX711 è dotato di un ADC a 24 bit, grazie al quale può rilevare anche le più piccole differenze di peso. Con l'aiuto di pesi di calibrazione potresti quindi realizzare una bilancia molto precisa.

  • Tensione di esercizio: 5V
  • Consumo di corrente: ca. 1.6mA (attivo), < 1 uA (modalità sospensione)
  • Risoluzione ADC: 24 bit
  • Numero di celle di carico: 2 pezzi (4 fili) o 4 pezzi (3 fili)
  • Dimensioni: 33.50 x 20.30 x 3.00 mm
  • Peso: 2.2 grammi

La scheda tecnica HX711 può essere scaricata qui

  • ADC a 24 bit
  • Misurazione calibrabile
  • Per bilance digitali
  • Tensione di esercizio 5V
La riproduzione carica il video da YouTube.

Perché scegliere questo prodotto?

  • Lettura semplice – Legge facilmente i sensori di peso.
  • Amplifica i segnali deboli – Adatto per piccoli segnali differenziali.
  • Misurazione molto precisa – L'ADC a 24 bit rileva piccole differenze di peso.
  • Calibrazione possibile – Con i pesi di calibrazione rendi la bilancia più accurata.
Specifiche
Dimensioni33.50 x 20.30 x 3.00 mm
Peso2.2 grammi
Tensione di esercizio5V
Consumo di correnteca. 1.6mA (attivo), < 1 uA (modalità sospensione)
ModelloHX711
Risoluzione ADC24 bit
Numero di celle di carico2 pezzi (4 fili) o 4 pezzi (3 fili)
