Schema di collegamento ed esempio di codice

Ecco come collegare il Modulo di alimentazione booster step-up DC-DC MT3608 2A Max a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.

Demo del booster step-up MT3608 DC-DC

Questo setup mostra come collegare il convertitore boost step-up MT3608 alle rail di alimentazione e di carico dell’Arduino Uno. Il modulo riceve 5V dalla scheda e li innalza a una tensione più alta regolabile (fino a 28V) tramite il potenziometro multigiro integrato. Usa un multimetro tra VOUT+ e VOUT- per impostare e verificare la tensione di uscita desiderata.

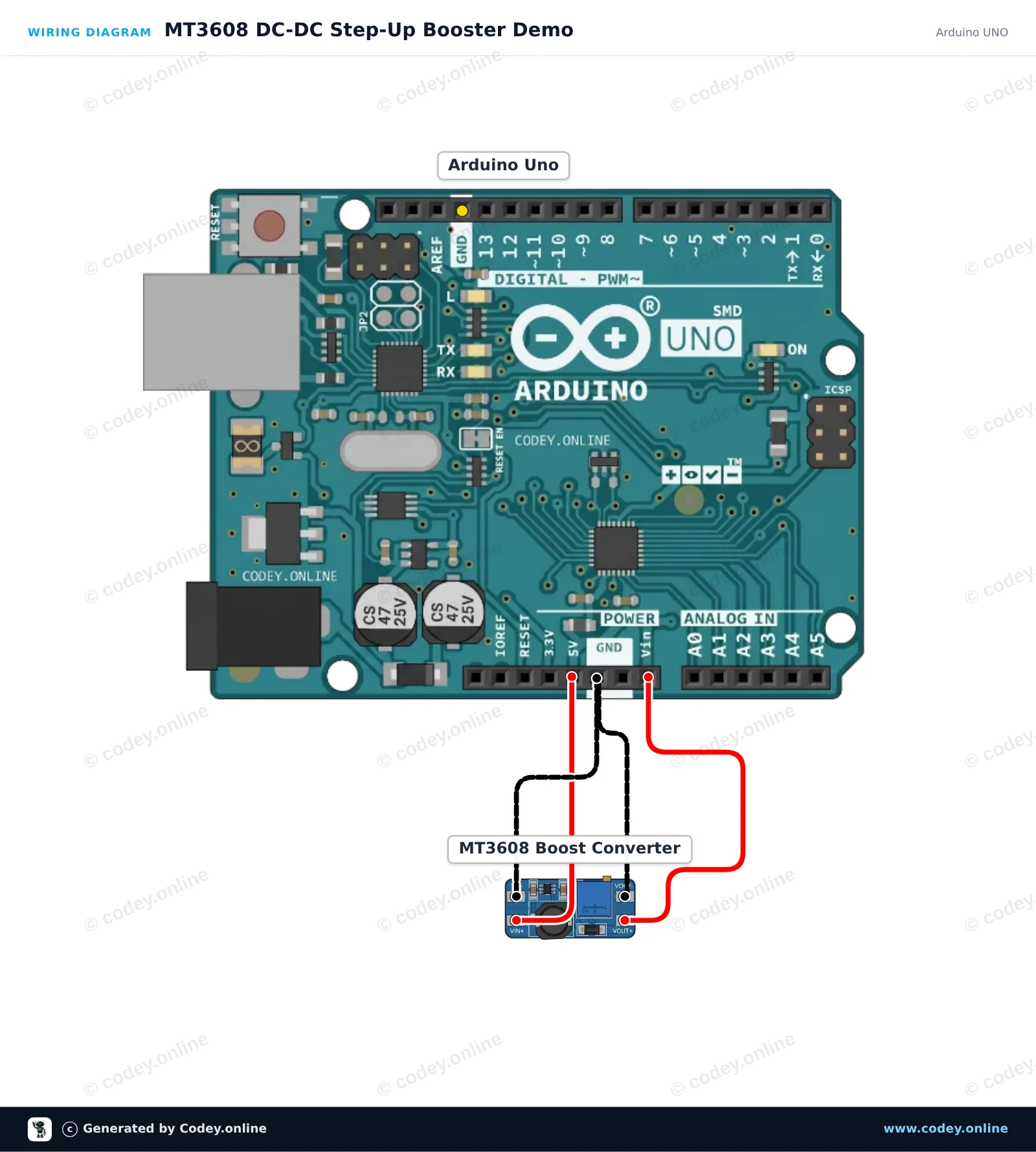

Schema di collegamento: Modulo di alimentazione booster step-up DC-DC MT3608 2A Max su un Arduino UNO
Schema di collegamento · Clicca per ingrandire

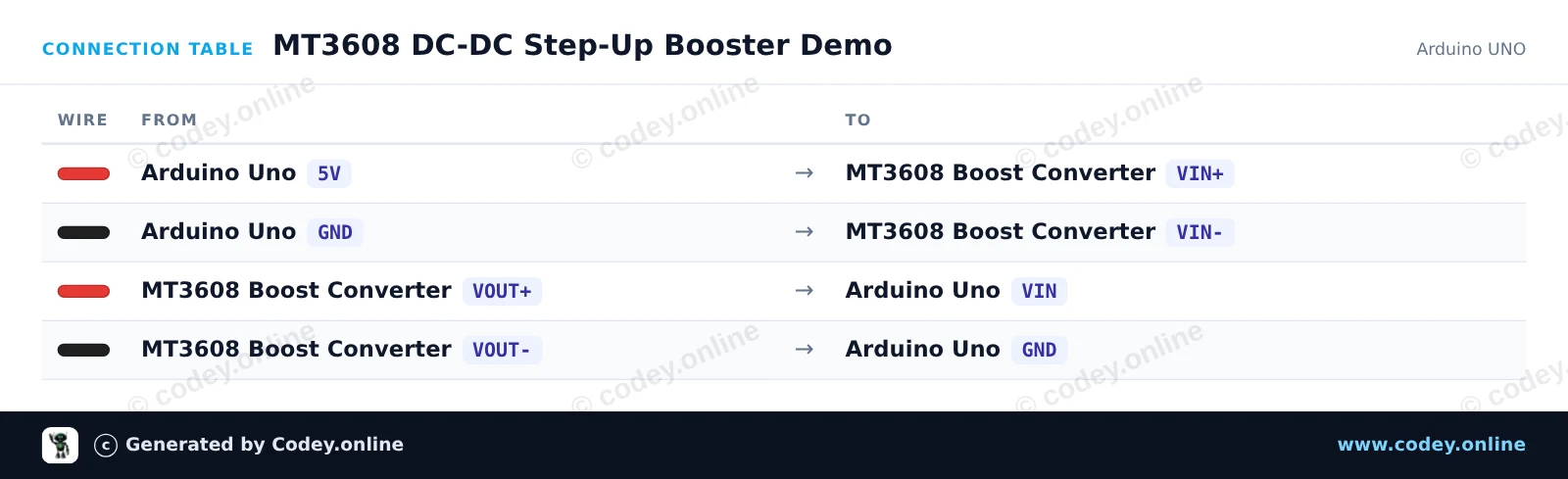

Tabella di collegamento: Modulo di alimentazione booster step-up DC-DC MT3608 2A Max su un Arduino UNO
Tabella di collegamento · Clicca per ingrandire
MT3608_DC_DC_Step_Up_Booster_Demo.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : MT3608 DC-DC Step-Up Booster Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : MT3608 2A Max DC-DC Step Up Power Module Booster Power Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// MT3608 DC-DC Step-Up Converter Demo

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
  Serial.begin(115200);

  Serial.println(F("--- MT3608 Boost Converter Demo ---"));
  Serial.println(F("Input: Arduino 5V -> VIN+, GND -> VIN-"));
  Serial.println(F("Output: VOUT+ / VOUT- provides the boosted DC supply."));
  Serial.println(F("Tip: Turn the onboard potentiometer counter-clockwise"));
  Serial.println(F("     (often 10-20 turns initially) to step up the output."));
  Serial.println(F("Use a multimeter across VOUT+ and VOUT- to calibrate."));
}

void loop() {
  // Heartbeat pulse to confirm the board is active
  digitalWrite(LED_BUILTIN, HIGH);
  delay(500);
  digitalWrite(LED_BUILTIN, LOW);
  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Monitor di tensione step-up DC-DC MT3608

Questo progetto alimenta il booster step-up MT3608 dal pin VIN dell'ESP32 e monitora in tempo reale la tensione di uscita elevata. Un partitore di tensione con due resistori riduce in modo sicuro l'alta tensione di uscita al range ADC dell'ESP32. Ruota il potenziometro trimmer multiturn sul MT3608 per regolare l'uscita e osserva l'aggiornamento della lettura nel Serial Monitor.

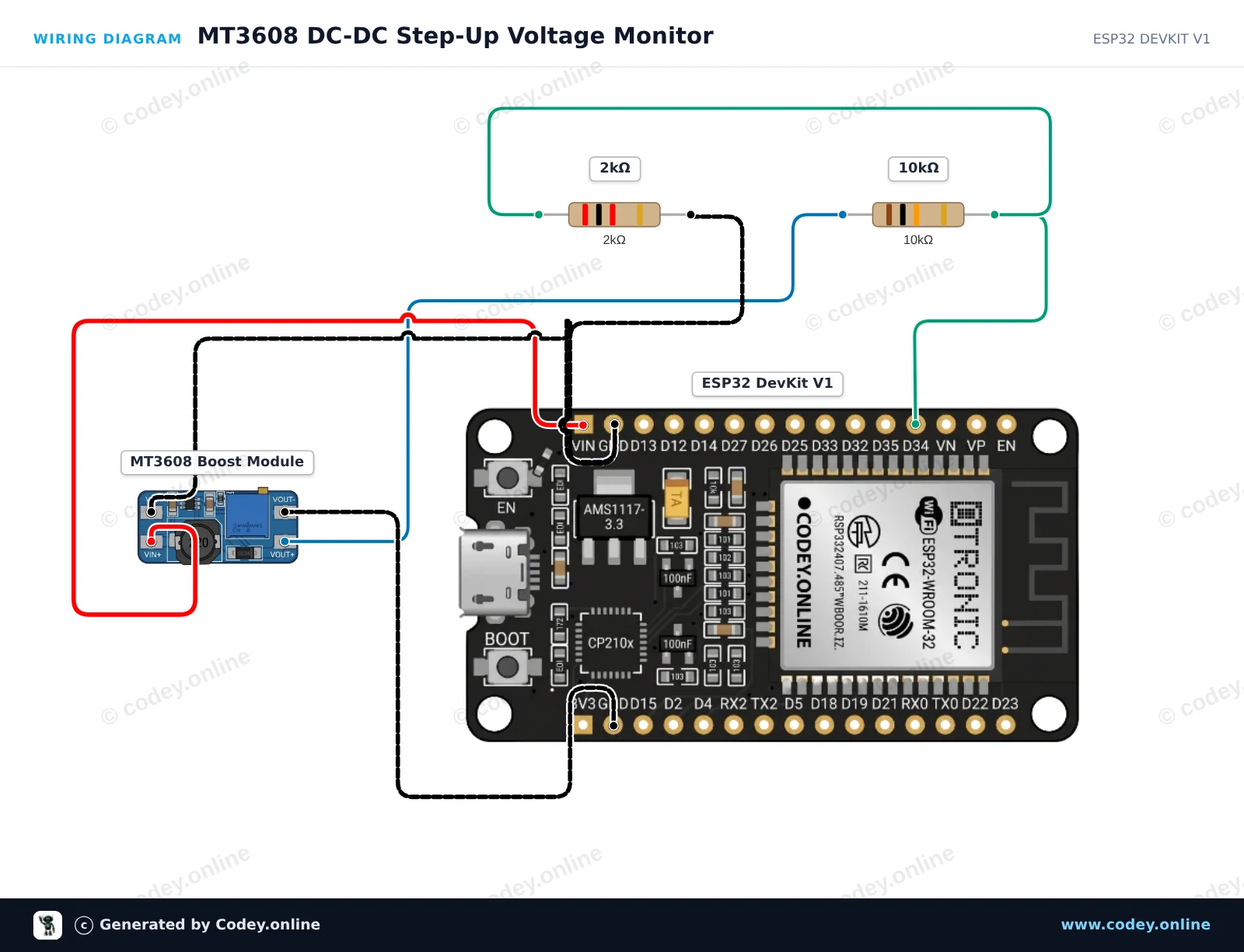

Schema di collegamento: Modulo di alimentazione booster step-up DC-DC MT3608 2A Max su un ESP32 DevKit V1
Schema di collegamento · Clicca per ingrandire

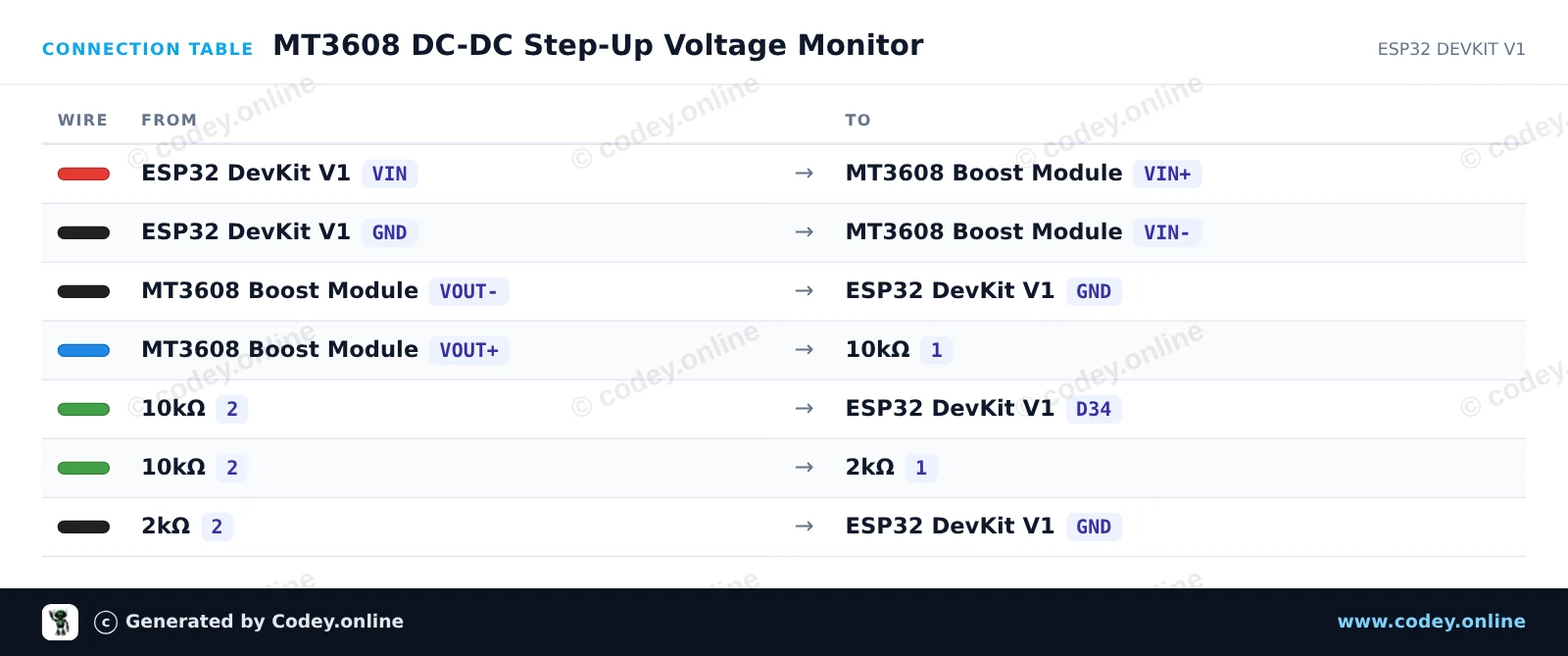

Tabella di collegamento: Modulo di alimentazione booster step-up DC-DC MT3608 2A Max su un ESP32 DevKit V1
Tabella di collegamento · Clicca per ingrandire
MT3608_DC_DC_Step_Up_Voltage_Monitor.ino · compilato e testato
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : MT3608 DC-DC Step-Up Voltage Monitor
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : MT3608 2A Max DC-DC Step Up Power Module Booster Power Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int SENSE_PIN = 34;
const float R1 = 10000.0;
const float R2 = 2000.0;
const float DIVIDER_RATIO = (R1 + R2) / R2;

void setup() {
  Serial.begin(115200);
  delay(1000);
  Serial.println("--- MT3608 Boost Converter Monitor ---");
}

void loop() {
  // Read the scaled voltage from the resistor divider
  int raw = analogRead(SENSE_PIN);
  float pinVoltage = (raw / 4095.0) * 3.3;
  float boostVoltage = pinVoltage * DIVIDER_RATIO;

  Serial.print("ADC Raw: ");
  Serial.print(raw);
  Serial.print(" | Boost Output Voltage: ");
  Serial.print(boostVoltage, 2);
  Serial.println(" V");

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

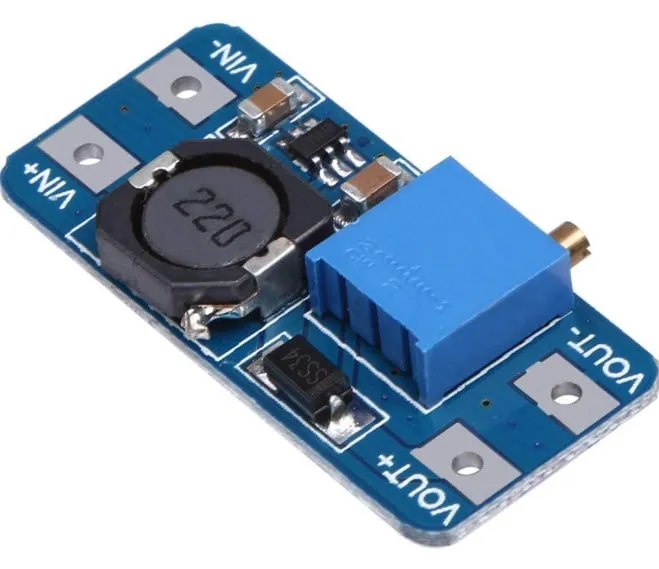

Modulo di alimentazione booster step-up DC-DC MT3608 2A Max

Tensione di ingresso: 2V-24V DC
Tensione di uscita: 5V-28V DC

Nota: Questo modulo non è adatto per alimentare motori elettrici o bobine (solenoidi). Per questo utilizza un potente modulo booster step-up dotato di condensatori.


Corrente di uscita: 1A (max), 0.5A (continuo), <100mA (ingresso <4.0V), <50mA (ingresso <3.5V)
Tipo di modulo: Step-up (boost) non isolato
Rettificazione: Rettificazione non sincrona
Efficienza di conversione: 96% (massima)
Frequenza di commutazione: 1.2MHz
Ripple massimo in uscita: 100mV (specifica di fabbrica)
Regolazione del carico: ±0.5%
Regolazione della tensione: ±0.5%
Protezione da cortocircuito: No
Temperatura di esercizio: -45°C tot +85°C
Dimensioni PCB: 37 x 17mm

Attenzione: Il potenziometro può ruotare circa 25 volte (circa 50 mezzi giri) dall'inizio alla fine. Potrebbe quindi volerci un po' prima che venga raggiunta la tensione desiderata. La prima volta può capitare che siano necessari molti giri prima di vedere qualsiasi cambiamento nella tensione.

Dimensioni
Lunghezza: 3,6cm
Larghezza: 1,7cm
Altezza: 0,6cm

  • Step-up boost
  • Potenziometro regolabile
  • 96% efficienza
  • -45°C a +85°C

Perché scegliere questo prodotto?

  • Tensione di uscita più alta – Aumenta da 2V-24V DC a 5V-28V DC.
  • Fino a 1A di uscita – Fornisce una corrente di uscita massima di 1A.
  • Efficienza molto elevata – Efficienza di conversione fino al 96%.
  • Ampio intervallo di temperatura – Funziona da -45°C a +85°C.
  • Regolazione fine della tensione – Regolazione di carico e tensione ±0,5%.
Specifiche
Larghezza1,7 cm
Temperatura di esercizio-45°C a +85°C
Tensione di ingresso2V-24V DC
Tensione di uscita5V-28V DC
Lunghezza3,6cm
TipoStep-up non isolato
Altezza0,6cm
Corrente di uscita1A (max)
Dimensioni PCB37 x 17mm
Regolazione della tensione± 0,5%
Ondulazione in uscita100mV
Regolazione fiscale± 0.5%
Frequenza di commutazione1.2MHz
