SKU: OT704-C87 Numero articolo: AB039 EAN: 8029313760373

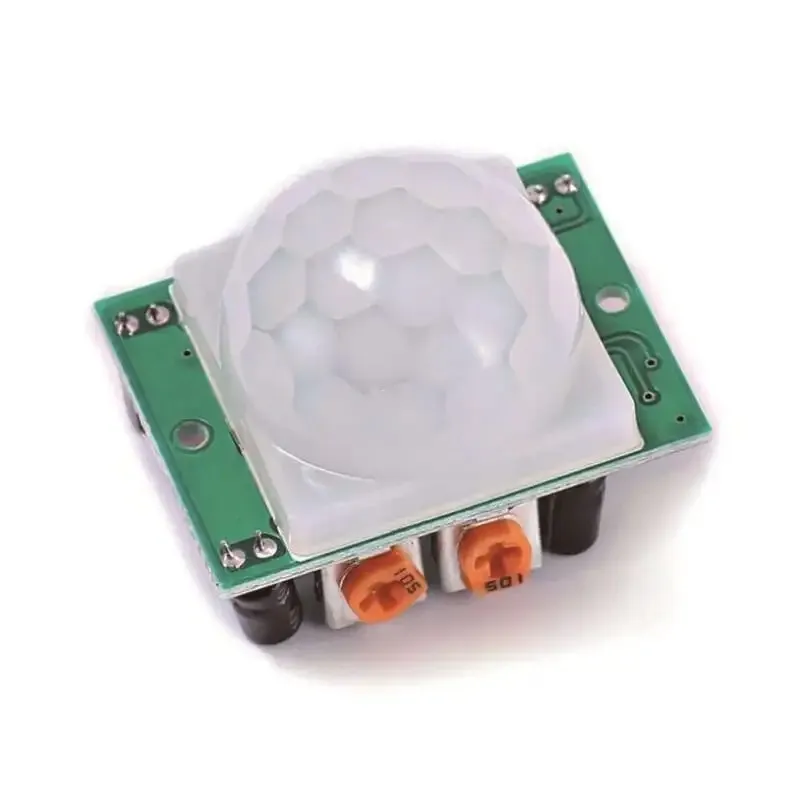

Il sensore di movimento PIR HC-SR501 è un sensore di movimento a infrarossi con le seguenti specifiche:
– Distanza di rilevamento: 3-7m.
– Ritardo: 5-200s
– Tensione di uscita: 3.3V
- Funziona a: 4.5-20V
– Angolo di rilevamento: <140°.
Il sensore di movimento PIR HC-SR501 a infrarossi rileva il movimento. Quando il movimento viene rilevato, fornisce un segnale 3.3v sul pin di uscita; il tempo è regolabile tramite il potenziometro VR1. La distanza di rilevamento è regolabile da 3-7 metri tramite il potenziometro VR2.
La riproduzione carica il video da YouTube.

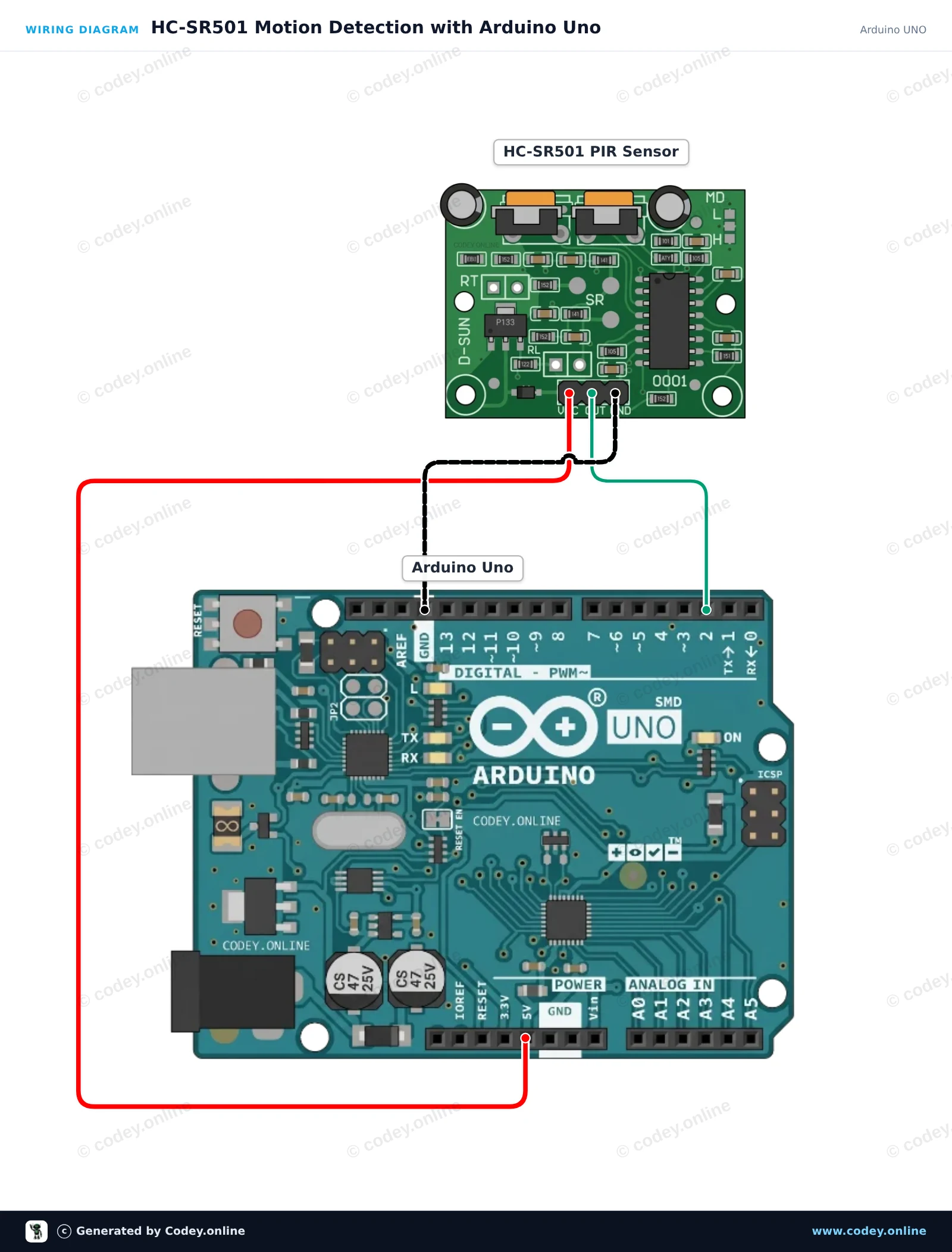

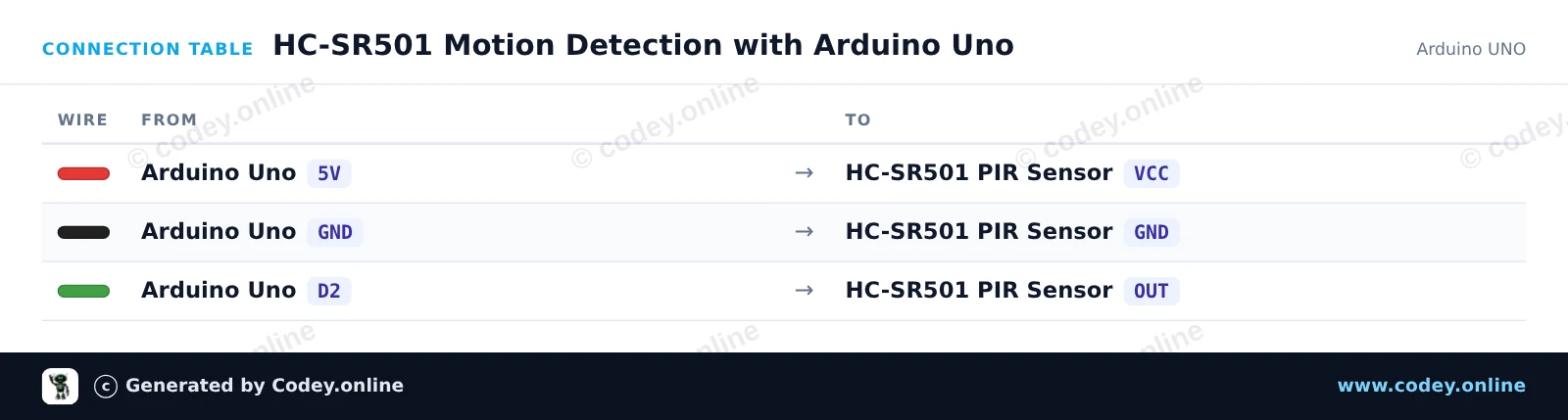

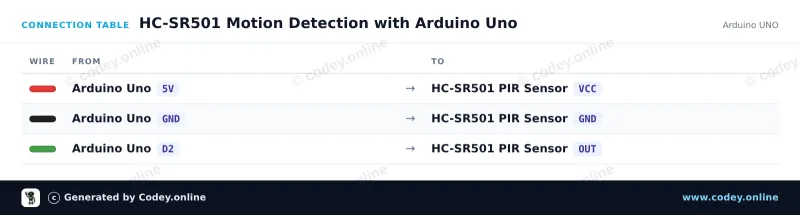

Ecco come collegare il Sensore PIR HC-SR501 Sensore di movimento a un Arduino UNO o ESP32, con uno sketch di esempio che puoi caricare subito.
Questo progetto rileva il movimento umano utilizzando il sensore PIR HC-SR501. Quando viene rilevato un movimento, il pin di uscita del sensore va HIGH, accendendo il LED onboard e stampando un avviso nel Serial Monitor. Apri il Serial Monitor a 115200 baud per visualizzare lo stato del movimento in tempo reale.
English
Nederlands
Frans
Deutsch
Español
Suomi
Polski
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : HC-SR501 Motion Detection with Arduino Uno
* Board : Arduino UNO (arduino:avr:uno)
* Parts : HC-SR501 PIR Motion Sensor
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// HC-SR501 PIR Motion Sensor Demo
const int PIR_PIN = 2;
const int LED_PIN = 13;
int lastState = LOW;
void setup() {
pinMode(PIR_PIN, INPUT);
pinMode(LED_PIN, OUTPUT);
Serial.begin(115200);
Serial.println(F("HC-SR501 PIR Motion Sensor Initialized"));
Serial.println(F("Warming up sensor (approx. 30-60 seconds)..."));
}
void loop() {
int motionState = digitalRead(PIR_PIN);
if (motionState != lastState) {
if (motionState == HIGH) {
digitalWrite(LED_PIN, HIGH);
Serial.println(F("Motion detected!"));
} else {
digitalWrite(LED_PIN, LOW);
Serial.println(F("Motion ended."));
}
lastState = motionState;
}
delay(100);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online

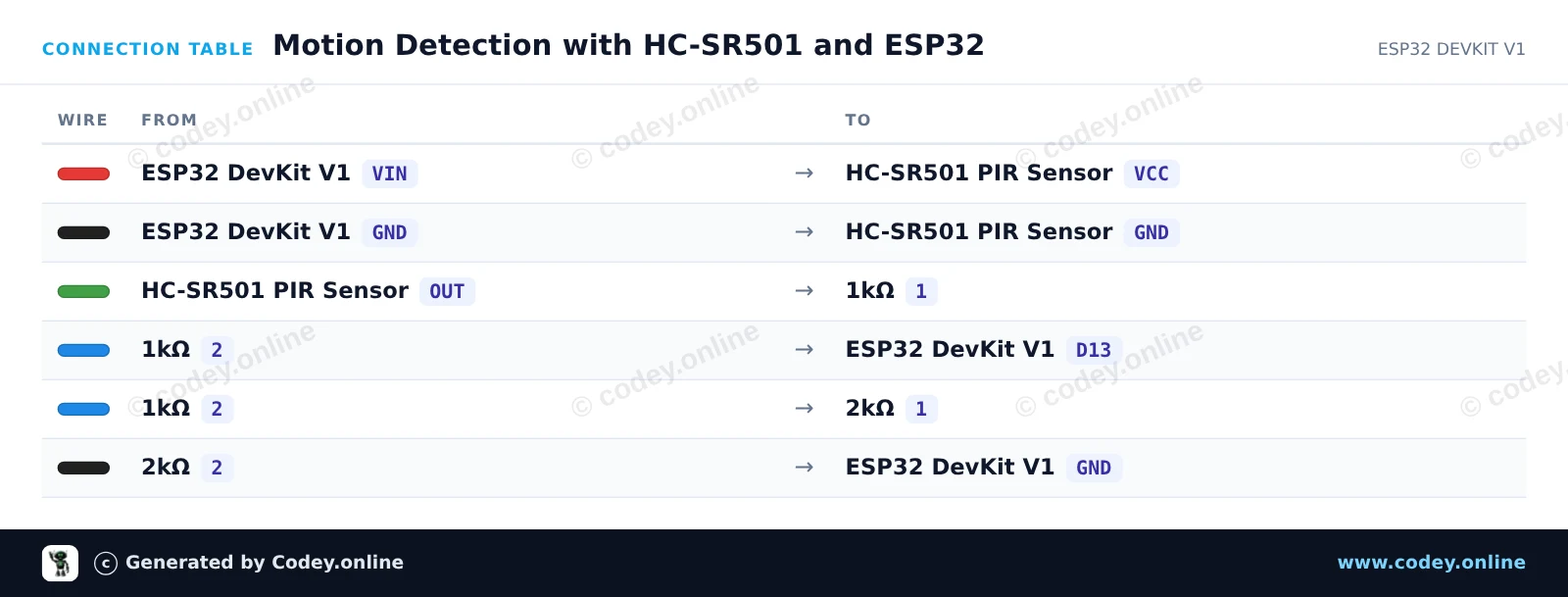

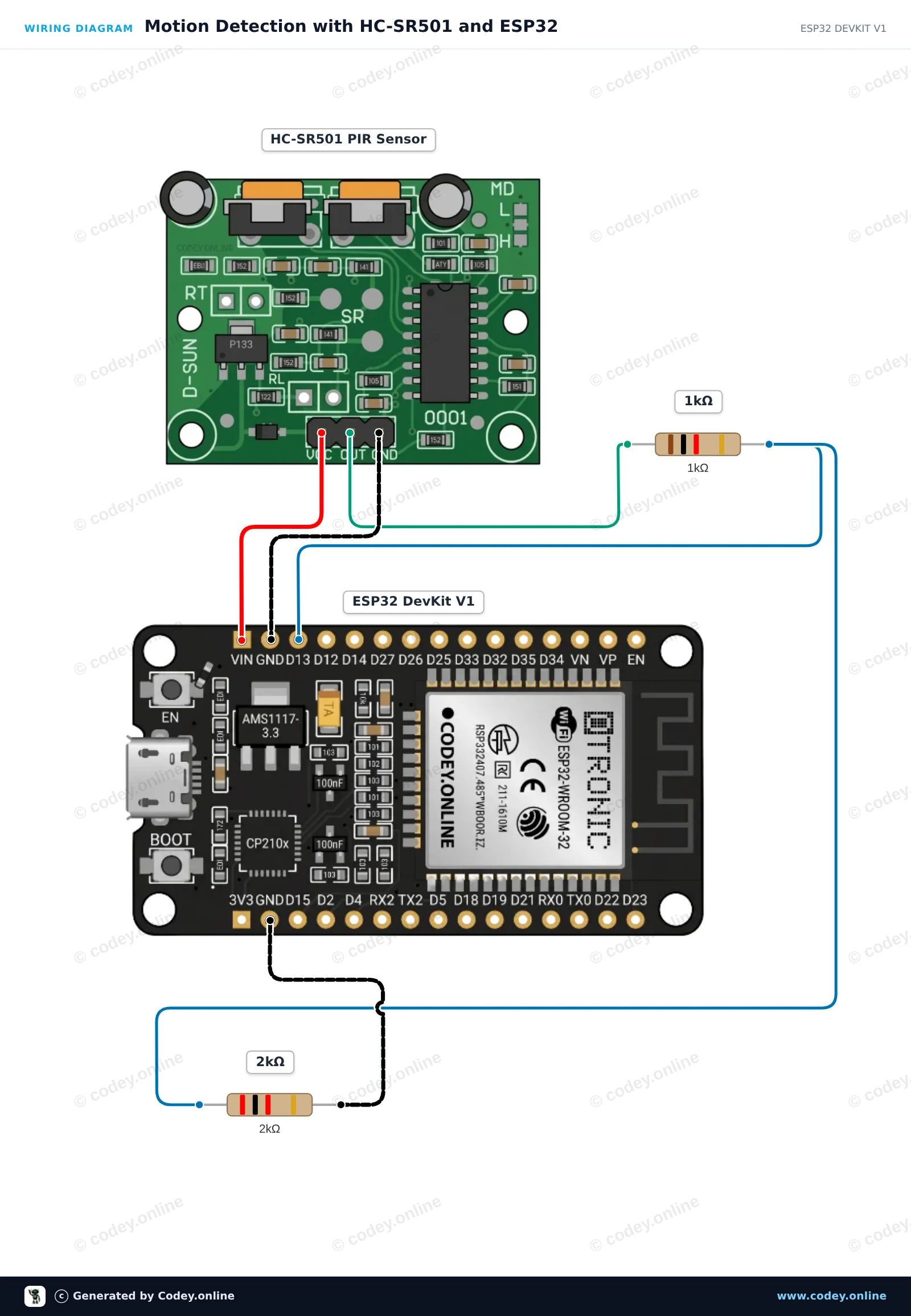

Questo progetto rileva il movimento usando un sensore PIR HC-SR501. Il sensore è alimentato dal pin 5V VIN, e un partitore di tensione con resistenze da 1kΩ/2kΩ interfaccia in modo sicuro l'uscita del sensore con l'ingresso 3.3V dell'ESP32. Quando viene rilevato un movimento, il LED onboard si accende e una notifica viene inviata al Serial Monitor.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Motion Detection with HC-SR501 and ESP32
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : HC-SR501 PIR Motion Sensor
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// HC-SR501 PIR Motion Sensor Demo
const int PIR_PIN = 13; // Connected to HC-SR501 OUT via divider
const int LED_PIN = 2; // Onboard LED
int lastState = LOW;
void setup() {
Serial.begin(115200);
pinMode(PIR_PIN, INPUT);
pinMode(LED_PIN, OUTPUT);
Serial.println("HC-SR501 Sensor warming up (approx. 30-60s)...");
delay(2000);
Serial.println("Ready to detect motion.");
}
void loop() {
int motion = digitalRead(PIR_PIN);
if (motion != lastState) {
if (motion == HIGH) {
digitalWrite(LED_PIN, HIGH);
Serial.println("Motion detected!");
} else {
digitalWrite(LED_PIN, LOW);
Serial.println("Motion ended.");
}
lastState = motion;
}
delay(50);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online
