Sensore di movimento a microonde per applicazioni OEM, rilevamento del movimento e riduzione dei falsi allarmi.
SKU: OT5212 Numero articolo: AB090 EAN: 8720618231291 Ubicazione: E10.05
Alternativa
Sensore di movimento radar a microonde (Doppler) - 5.8Ghz HFS-DC06
€ 11,40
Vedi questa alternativa
Questo HB100 Miniature Microwave Motion Sensor è un modulo transceiver Doppler bi-statico in banda X. Il Dielectric Resonator Oscillator (DRO) integrato e una coppia di array di antenne patch Microstrip lo rendono ideale per l'uso OEM in apparecchiature di rilevamento del movimento. Questo modulo è ideale per la riduzione dei falsi allarmi dei rilevatori di intrusione in combinazione con un sensore a infrarossi passivi (PIR). Può essere utilizzato anche per l'apertura automatica delle porte e per la velocità dei veicoli.
Caratteristiche:
Ottimo sostituto per un modulo sensore di movimento radar Doppler a microonde difettoso o guasto
Molto resistente alle interferenze radiofrequenza
Portata di rilevamento: oltre 20 metri
Potenza di uscita: 5mW
Dimensioni (L x W x T): Circa. 1,75 x 1,45 x 0,3 inch / 4,4 x 3,7 x 0,8 cm
Rilevamento senza contatto
Indipendente da temperatura, umidità, rumore, flusso d'aria, polvere, luce, ecc., adatto ad ambienti difficili
Forte resistenza alle interferenze RF
Basso costo e basso consumo energetico.
Sensore RF a microonde e utilizza il principio Doppler.
specifiche:
Trasmettitore:
Frequenza: 10.525GHz
Precisione dell'impostazione della frequenza: 3MHz
Power Output (Min.): 13dBm EIRP
Tensione di esercizio: + 5V +/- 0,25V
Corrente di esercizio (CW): 60mA max, 37mA tipico
Emissione armonica: -10dBm
Ricevitore:
Sensibilità (rapporto S/N 10dB) nella banda da 3Hz a 80Hz: -86dBm
Rumore nella banda da 3Hz a 80Hz: 10μV
Antenna Gain: 8dBi
Piano E larghezza 3dB: 36 '.
Piano H larghezza 3dB: 72 '
Dimensioni
Lunghezza: 4,62cm
Larghezza: 3,6cm
Altezza: 0,85cm
| Dimensioni | 4,4 x 3,7 x 0,8 cm |
|---|---|
| Larghezza | 3,6cm |
| Tensione di alimentazione | +5V +\/− 0,25V |
| Lunghezza | 4,62 cm |
| Frequenza | 10.525 GHz |
| Potenza di uscita | 5mW |
| Altezza | 0,85 cm |
| Corrente di esercizio | 60mA max, 37mA tipico |
| Precisione di impostazione della frequenza | 3MHz |
| Guadagno antenna | 8dBi |
Devo ancora scoprirlo

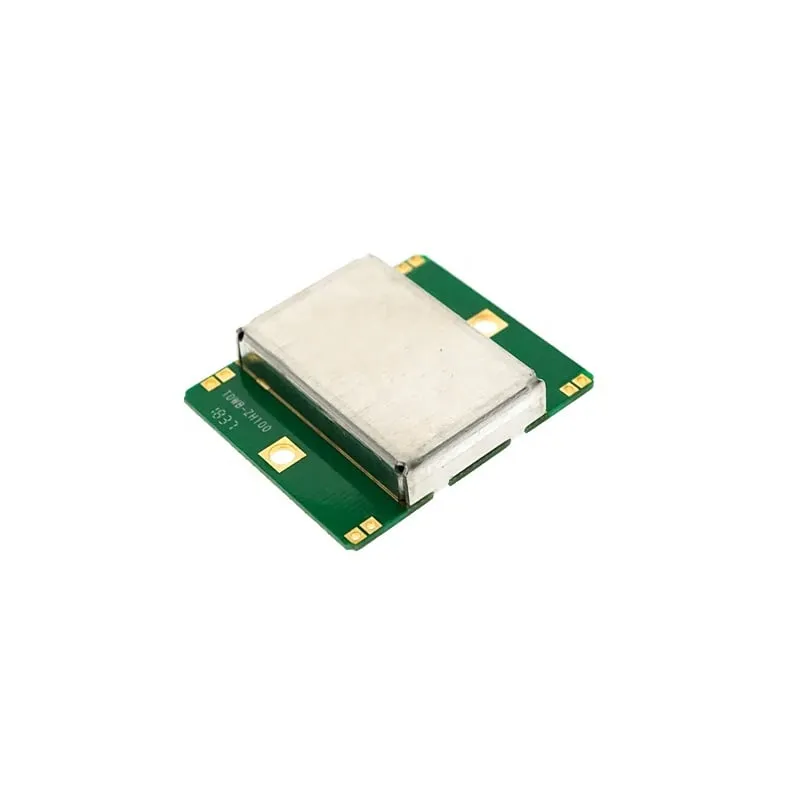

Sensore radar doppler a microonde HB100
